住宅报警系统方案

  • 格式：docx
  • 大小：264.74 KB
  • 文档页数：5

— 1 — 住宅报警系统方案

1 概述

当前，随着经济的发展，人民的生活日益改善，人们对家庭生命财产安全越来越重视，采取了许多措施来保护家庭的安全。以往的做法是安装防盗门、防盗网，但也存在有碍美观，不符合防火要求，不能有效地防止坏人的入侵。现在，全国各地都在如火如荼地开展建设安全文明小区的活动，而且很多地方都提出取消防盗网的口号，家庭住宅监控系统也就应运而生。

住宅监控系统是运用现代通信、自动控制计算机等先进技术，通过对各类探测器及相关处理设备的综合使用，达到对家庭安全提供保障作用。

2系统设计原则

1）防盗报警采用报警安全等级布防

2）火灾与煤气泄漏报警

3）紧急呼救报警

4）可分区布防与撤防

5）可确认报警信息以及报警状态和报警的位置

6）可记录警情

3 系统的组成

该系统主要由防盗探测器，通过住户家中的室内可视安防分机，小区管理中心报警系统组成。该除报警探头外，其余部分均可包含在带安防功能联网可视对讲系统中。

小区报警系统使用的设备为计算机或管理机利用系统总线连接小区的各个楼栋门口主机，最后连接到小区各住户，起到集中监控的目的。并且在小区管理中心，还可使用电脑及专用软件进行监控，更加直观方便。 — 2 — 本系统组成的基本设备如下：

探测器

根据安防需要在住宅中要安装各种自动报警探测器。如防盗用的红外线探测器、红外双鉴探测器、玻璃破碎探测器、煤气（CO）探测器、烟感探测器、防宠物红外探测器和磁控开关（门磁、窗磁）等。

布/撤防设备,该设备内置于室内分机。

系统图示意图如下：

4 系统功能及特点

对于每个家庭可实现功能

※ 室内分机具有8个可由住户布设撤防的防区，二个24小时防区及一个紧急按钮接口。

※ 家中无人时，如上班了，可把家庭报警系统设置在外出布防状态，使所— 3 — 有的探测器都工作起来。当窃贼试图破门而入或从阳台闯入，被动红外探测器和门磁将探测到动作，保安中心立刻接收到警情。

※ 若在家庭分机端加一台电话拔号器，则触发报警后拔号器可以通过电话网络向已设置好的电话或手机发出呼叫信号。

※ 如果主人有紧急情况如急病或受到挟持时，可按动紧急按钮发出警报。

※ 如家中有发生煤气泄漏或是失火，煤气探头、烟感探头将向室内分机发出报警信号，由分机通过总线送到管理中心。如探头结合联动的电磁阀可当发生煤气泄漏报警时，自动关闭煤气。

保安中心功能

保安中心使用振威4400管理主机及专门为小区报警系统开发的软件（可选）进行操作，由当班的保安人员对报警的信息进行核对及处理警情。系统主机并或记录报警及报警的处理情况。

5系统主要设备配置及技术指标

所有探测均选用性能稳定可靠的产品，品牌为豪恩。 豪恩安全科技有限公司成立于1995年，是一家集防盗报警产品的研发、生产、销售为一体的高新技术企业，为CSST（CSST，安防技术中国有限公司，是一家同时在纽约证券交易所和纳斯达克迪拜上市的公司。股票交易代码：CSR。）旗下专业的防盗报警系统供应商。产品涉及防盗报警控制器、监视设备、红外探测器、周界防范产品、烟雾报警器、燃气泄露报警器、玻璃破碎报警器等。

红外探测器

安装在室内各个主要通道的地方，与分机配合使用，着重检测是否有非法进入室内的人员。

功能特点：

安装在室内的主机通道，如客厅、阳台内侧等，红外探测器平时没有检测到人员走动时，输出的开关量为常开，当检测到有人员起动时，输出开关量为常闭，分机通过检测此开关量的变化判定是否有报警。与分机联合使用具有防剪线功能。 — 4 — 技术参数：

• 工作电压：DC9～16V

• 探测距离12m

• 探测角度90°

• 消耗电流：≤20mA(DC 12V时)

• 安装方式：壁挂

• 安装高度：2.2m左右

• 工作温度：－10℃ ～ +50℃

• 报警输出：常闭/常开可选

• 防拆开关：常闭

• 外形尺寸：96mm×50mm×42mm

可然气体探测器

烟感探测器安装在室内与分机配合使用，以达到当室内发生可然气体泄漏时，急时向管理中心报警。

功能特点：

可然气体探测器安装在室内（一般多为安装在厨房），平时正常输出的开关量为常开，当检测到烟火的时候起动时，输出开关量为常闭，

技术参数：

• 感应气体：煤气＼天然气＼液化石油气

• 电 源：AC 220V 50Hz家用电源

• 蜂鸣器声量能级： ≥70dB/m

• 报警浓度：15%LEL

• 恢复浓度：8%LEL

• 工作温度：-10℃ to +40℃

• 相对湿度：≤90%RH

• 稳定性：不大于±5%LEL

• 重复性：不大于±5%LEL

• 报警浓度误差：不大于±5%LEL

• 报警方式：声光报警/切断燃气阀/ — 5 —

紧急按钮

紧急按钮安装在室内客厅或各房间与分机配合使用，以达到当室内发生紧急情况时，住户按下该按钮，急时向管理中心报警。

功能特点：

紧急按钮是用于当发生紧急情况下，住户按下紧急按钮，按下去后自身带有自锁，需钥匙打开才能篡位，以保证不能随意撤消。平常不动作开关量为常开，住户按下时为常闭，分机通过检测此开关量的变化判定是否有报警。

技术参数：

※ 复位方式：钥匙复位

※ 报警方式：常开/常闭（常闭为报警）

※ 外形尺寸：54x54x32mm

合集下载

报警系统施工方案

报警系统施工方案

1 / 2

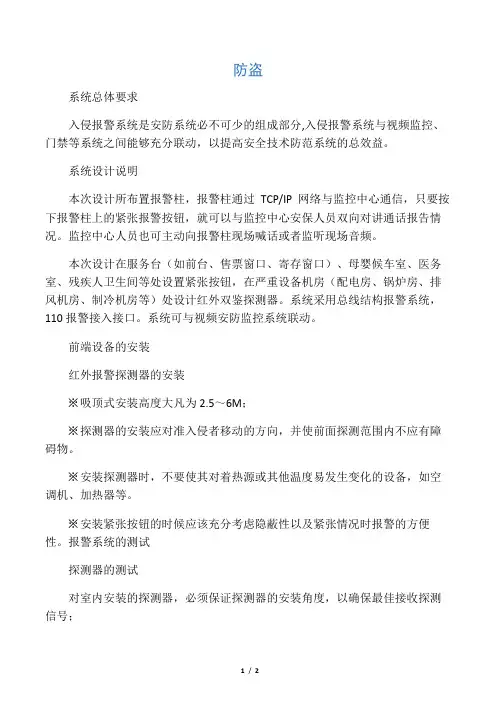

防盗
