pcb 钻孔参数PCB（Printed Circuit Board）钻孔参数是指在PCB制造过程中，钻孔的相关参数设置，包括钻孔直径、钻孔深度、钻孔位置等。

这些参数的合理设定对于保证PCB质量和性能至关重要。

钻孔直径是指钻孔的孔径大小。

在PCB制造中，钻孔直径通常由PCB设计要求确定。

根据不同的应用需求，钻孔直径可以有多种选择。

较小的钻孔直径适用于高密度元件布局，而较大的钻孔直径适用于较大尺寸元件的布局。

在钻孔直径选择时，需要考虑到元件引脚的直径、焊盘的尺寸等因素，以确保钻孔与元件引脚或焊盘的匹配度。

钻孔深度是指钻孔的深度。

钻孔深度的设定应根据PCB设计要求以及板材的厚度来确定。

一般来说，钻孔深度应略大于PCB板材的厚度，以确保在钻孔过程中不会损坏PCB板。

此外，还需要考虑到钻孔深度对后续工艺操作的影响，如插件焊接、贴片等。

钻孔的位置也是钻孔参数中的重要内容之一。

钻孔的位置信息由PCB设计师在设计过程中确定，并在制造过程中准确控制。

钻孔位置的准确性对于保证PCB元件的布局、引脚与焊盘的匹配度以及电路连接的可靠性非常关键。

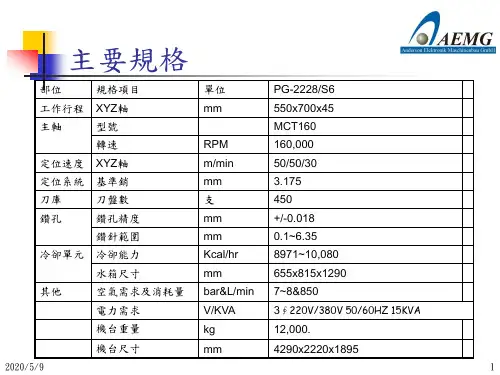

在PCB制造过程中，通常使用CNC钻床进行钻孔操作，通过控制钻头的位置和移动轨迹，实现对钻孔位置的精确控制。

钻孔参数的合理设定对于保证PCB质量和性能至关重要。

合理选择钻孔直径、钻孔深度和钻孔位置，可以确保PCB板的结构强度、电气特性和可靠性。

过小的钻孔直径可能会导致焊盘质量下降、电气连接不可靠等问题；过大的钻孔直径可能会导致元件安装困难、布线不规整等问题。

钻孔深度不足可能导致元件插入不牢固，影响PCB的可靠性；钻孔深度过深则会增加制造成本，同时也可能对PCB板的结构性能造成不利影响。

钻孔位置的精确控制可以保证电路连接的可靠性，避免因钻孔位置偏差而导致的电路故障。

PCB钻孔参数的合理设定对于保证PCB的质量和性能至关重要。

钻孔直径、钻孔深度和钻孔位置的选择应根据PCB设计要求、元件的尺寸和布局以及制造工艺要求等因素进行综合考虑。

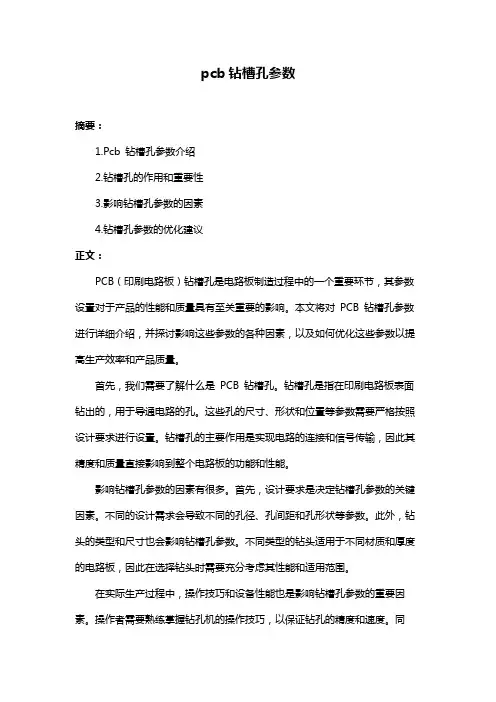

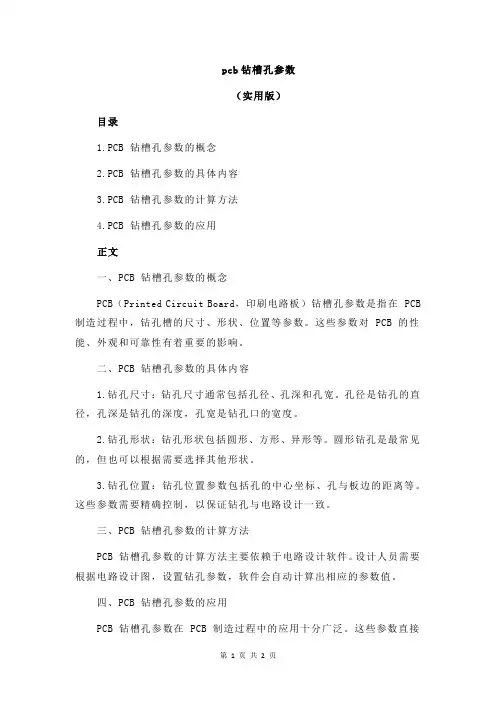

pcb钻槽孔参数摘要：1.Pcb 钻槽孔参数介绍2.钻槽孔的作用和重要性3.影响钻槽孔参数的因素4.钻槽孔参数的优化建议正文：PCB（印刷电路板）钻槽孔是电路板制造过程中的一个重要环节，其参数设置对于产品的性能和质量具有至关重要的影响。

本文将对PCB 钻槽孔参数进行详细介绍，并探讨影响这些参数的各种因素，以及如何优化这些参数以提高生产效率和产品质量。

首先，我们需要了解什么是PCB 钻槽孔。

钻槽孔是指在印刷电路板表面钻出的，用于导通电路的孔。

这些孔的尺寸、形状和位置等参数需要严格按照设计要求进行设置。

钻槽孔的主要作用是实现电路的连接和信号传输，因此其精度和质量直接影响到整个电路板的功能和性能。

影响钻槽孔参数的因素有很多。

首先，设计要求是决定钻槽孔参数的关键因素。

不同的设计需求会导致不同的孔径、孔间距和孔形状等参数。

此外，钻头的类型和尺寸也会影响钻槽孔参数。

不同类型的钻头适用于不同材质和厚度的电路板，因此在选择钻头时需要充分考虑其性能和适用范围。

在实际生产过程中，操作技巧和设备性能也是影响钻槽孔参数的重要因素。

操作者需要熟练掌握钻孔机的操作技巧，以保证钻孔的精度和速度。

同时，钻孔机的性能和稳定性也会对钻槽孔参数产生影响。

高质量的钻孔机能够保证钻孔过程的稳定，从而提高产品的质量和效率。

针对钻槽孔参数的优化，可以从以下几个方面进行考虑。

首先，根据设计要求和产品性能需求，合理设置钻槽孔参数，以满足产品功能和性能要求。

其次，选择合适的钻头和设备，以提高钻孔过程的稳定性和效率。

最后，加强对操作人员的培训，提高其操作技能和质量意识，确保钻槽孔参数的准确性和产品质量。

总之，PCB 钻槽孔参数是印刷电路板制造过程中的一个关键环节，其设置需要充分考虑设计要求、钻头类型、设备性能和操作技巧等多种因素。

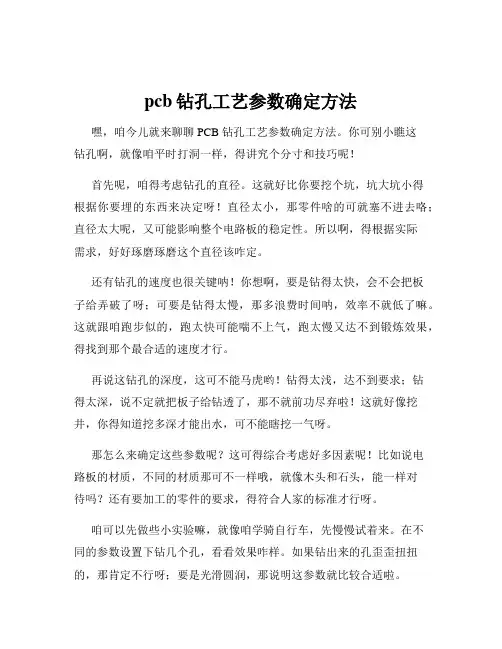

pcb钻孔工艺参数确定方法嘿，咱今儿就来聊聊 PCB 钻孔工艺参数确定方法。

你可别小瞧这钻孔啊，就像咱平时打洞一样，得讲究个分寸和技巧呢！首先呢，咱得考虑钻孔的直径。

这就好比你要挖个坑，坑大坑小得根据你要埋的东西来决定呀！直径太小，那零件啥的可就塞不进去咯；直径太大呢，又可能影响整个电路板的稳定性。

所以啊，得根据实际需求，好好琢磨琢磨这个直径该咋定。

还有钻孔的速度也很关键呐！你想啊，要是钻得太快，会不会把板子给弄破了呀；可要是钻得太慢，那多浪费时间呐，效率不就低了嘛。

这就跟咱跑步似的，跑太快可能喘不上气，跑太慢又达不到锻炼效果，得找到那个最合适的速度才行。

再说这钻孔的深度，这可不能马虎哟！钻得太浅，达不到要求；钻得太深，说不定就把板子给钻透了，那不就前功尽弃啦！这就好像挖井，你得知道挖多深才能出水，可不能瞎挖一气呀。

那怎么来确定这些参数呢？这可得综合考虑好多因素呢！比如说电路板的材质，不同的材质那可不一样哦，就像木头和石头，能一样对待吗？还有要加工的零件的要求，得符合人家的标准才行呀。

咱可以先做些小实验嘛，就像咱学骑自行车，先慢慢试着来。

在不同的参数设置下钻几个孔，看看效果咋样。

如果钻出来的孔歪歪扭扭的，那肯定不行呀；要是光滑圆润，那说明这参数就比较合适啦。

然后呢，多和有经验的师傅交流交流。

他们可是过来人，就像武林高手一样，有好多秘籍呢！听听他们的建议，说不定能让你少走好多弯路呢。

你想想，要是参数没确定好，那生产出来的 PCB 板子能好用吗？那肯定不行呀！就像盖房子，根基没打好，房子能结实吗？所以说呀，这 PCB 钻孔工艺参数确定可真是个技术活，得认真对待，不能马虎！咱可不能小看了这些参数，它们就像电路板的灵魂一样。

只有把这些参数确定好了，才能生产出高质量的 PCB 板子，才能让那些电子设备好好工作呀！所以呀，大家可得重视起来，好好研究研究这个 PCB钻孔工艺参数确定方法，让咱的电路板更完美，让咱的电子世界更精彩！。

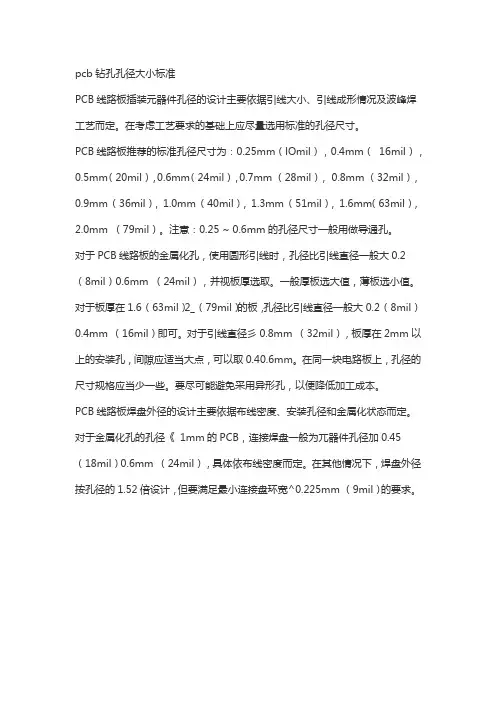

pcb钻孔孔径大小标准
PCB线路板插装元器件孔径的设计主要依据引线大小、引线成形情况及波峰焊工艺而定。

在考虑工艺要求的基础上应尽量选用标准的孔径尺寸。

PCB线路板推荐的标准孔径尺寸为：0.25mm（lOmil），0.4mm（16mil），0.5mm（20mil），0.6mm（24mil），0.7mm （28mil），0.8mm （32mil），0.9mm （36mil），1.0mm （40mil），1.3mm （51mil），1.6mm（63mil），2.0mm （79mil）。

注意：0.25 ~ 0.6mm的孔径尺寸一般用做导通孔。

对于PCB线路板的金属化孔，使用圆形引线时，孔径比引线直径一般大0.2 （8mil）0.6mm （24mil），并视板厚选取。

一般厚板选大值，薄板选小值。

对于板厚在1.6 （63mil）2_ （79mil）的板，孔径比引线直径一般大0.2 （8mil）0.4mm （16mil）即可。

对于引线直径彡0.8mm （32mil），板厚在2mm以上的安装孔，间隙应适当大点，可以取0.40.6mm。

在同一块电路板上，孔径的尺寸规格应当少一些。

要尽可能避免采用异形孔，以便降低加工成本。

PCB线路板焊盘外径的设计主要依据布线密度、安装孔径和金属化状态而定。

对于金属化孔的孔径《1mm的PCB，连接焊盘一般为兀器件孔径加0.45 （18mil）0.6mm （24mil），具体依布线密度而定。

在其他情况下，焊盘外径按孔径的1.52倍设计，但要满足最小连接盘环宽^0.225mm （9mil）的要求。

印制电路板基板材料之BT树脂-深联电路板作者：深圳市深联电路有限公司BT（Bismaleimide Triazine）板，全称BT树脂基板材料，如：BT树脂基覆铜板，是重要的用于PCB（印制电路板）的一种特殊的高性能基板材料。

BT树脂具有以下列优点：1、Tg点高达180℃，耐热性非常好，BT制成覆铜箔板材，同箔的抗撕强度(P eel Strength)、挠性强度也非常理想，钻孔后的胶渣(Smear)甚少。

2、可进行难燃处理，以达到UL94V-0的要求。

3、介质常数及散逸因子小，因此对于高频和高速传输的电路板非常有利;4、耐化学腐蚀性、搞溶剂性好;绝缘性能高。

BT树脂覆铜箔板的应用有以下几个方面：1、BT树脂基板可作为COB设计的电路板COB的芯片内，电极与基板焊盘的互连是用20-40um的金丝或硅铝丝，通过金丝球焊或超声压焊工艺完成的，这种互连工艺在英文中被称为ware bonding。

由于ware bonding过程的高温，会使基板表面变软而造成打线失败。

BT/EPOX Y高性能板材可克服此缺点。

2、BT树脂基板可作为BGA、PGA、MCM-Ls等半导体封装的载板半导体封装测试中，有两个很重要的常见问题，一是漏电现象，或称CAF(co nductive anodic filament)，一是爆米花现象(受湿气及高温冲击)。

这两点也是BT/EPOXY基板可以避免的。

3、BT树脂基板可作为IPD(集成无源元件)的基板IPD(集成无源元件)是在基板内置无源元件的新技术。

电子设备的功能越来越强，而体积和重量越来越小，势必造成元件越来越小，组装密度越来越高，使组装难度达到设备和工艺的极限程度，而且可靠性也受到严重威胁。

最近几年，台湾和日本通过基板与组装工艺之间的结合，在多层板中预埋R、C、L元件，开发出IP D(集成无源元件)，这样既减少了外贴元件的数量，又实现了高密度组装，同时还提高了可靠性。

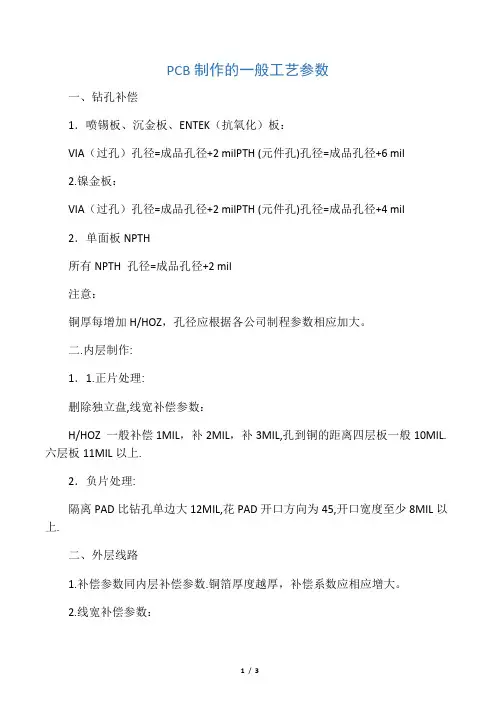

PCB制作的一般工艺参数一、钻孔补偿1．喷锡板、沉金板、ENTEK（抗氧化）板：VIA（过孔）孔径=成品孔径+2 milPTH (元件孔)孔径=成品孔径+6 mil2.镍金板：VIA（过孔）孔径=成品孔径+2 milPTH (元件孔)孔径=成品孔径+4 mil2．单面板NPTH所有NPTH 孔径=成品孔径+2 mil注意：铜厚每增加H/HOZ，孔径应根据各公司制程参数相应加大。

二.内层制作:1．1.正片处理:删除独立盘,线宽补偿参数：H/HOZ 一般补偿1MIL，补2MIL，补3MIL,孔到铜的距离四层板一般10MIL.六层板11MIL以上.2．负片处理:隔离PAD比钻孔单边大12MIL,花PAD开口方向为45,开口宽度至少8MIL以上.二、外层线路1.补偿参数同内层补偿参数.铜箔厚度越厚，补偿系数应相应增大。

2.线宽补偿参数：H/HOZ 一般补偿1MIL，补2MIL，补3MIL铜箔厚度越厚，补偿系数应相应增大。

金板线宽一般不作补偿。

3..线到线的距离:4MIL,线到盘的距离:5MIL,盘到盘的距离:5MIL.4焊环（RING环）制作：PTHxx：8MILVIAxx：6MIL5.NPTHxx铜：比钻孔整体大16MIL，最佳值20MIL。

6外形掏铜：CNC至少掏16MIL，模冲20MIL7.V-CUT掏铜视板厚而定：一般1.6MM掏32MIL，1.2MM掏28MIL,0.8-1.0掏24MIL,0.6MM掏20MIL8.金手指斜边位置和斜边长度依客户要求,一般削铜距成型线47MIL.喷锡金手指注意加假手指及镀金引线,引线线宽为:15MIL.三:防焊制作:1.湿绿油开窗≥3MIL,盖线≥3MIL,UV防焊开窗≥6MIL,盖线≥5MIL.2.IC位绿油桥大于4MIL,不足间距则开通窗.3.NPTH孔加挡点比孔单边大4MIL,≥0.6的孔未有开窗的加比孔小4MIL挡点。

4.所有金手指板（假手指）应全开通窗，应开出Outline线。

PCB 常见的三种钻孔详解我们先来介绍下PCB 中常见的钻孔：通孔、盲孔、埋孔。

这三种孔的含义以及特点。

导通孔（VIA），这种是一种常见的孔是用于导通或者连接电路板不同层中导电图形之间的铜箔线路用的。

比如（如盲孔、埋孔），但是不能插装组件引腿或者其他增强材料的镀铜孔。

因为PCB 是由许多的铜箔层堆迭累积而形成的，每一层铜箔之间都会铺上一层绝缘层，这样铜箔层彼此之间不能互通，其讯号的链接就靠导通孔（via），所以就有了中文导通孔的称号。

特点是：为了达到客户的需求，电路板的导通孔必须要塞孔，这样在改变传统的铝片塞孔工艺中，用白网完成电路板板面阻焊与塞孔，使其生产稳定，质量可靠，运用起来更完善。

导通孔主要是起到电路互相连接导通的作用，随着电子行业的迅速发展，也对印制电路板制作的工艺和表面贴装技术提出了更高的要求。

导通孔进行塞孔的工艺就应用而生了，同时应该要满足以下的要求：1.导通孔内有铜即可，阻焊可塞可不塞。

2.导通孔内必须有锡铅，有一定的厚度要求（4um）不得有阻焊油墨入孔，造成孔内有藏锡珠。

3. 导通孔必须有阻焊油墨塞孔，不透光，不得有锡圈，锡珠以及平整等要求。

盲孔：就是将PCB 中的最外层电路与邻近内层以电镀孔来连接，因为看不到对面，所以称为盲通。

同时为了增加PCB 电路层间的空间利用，盲孔就应用上了。

也就是到印制板的一个表面的导通孔。

特点：盲孔位于电路板的顶层和底层表面，具有一定的深度，用于表层线路和下面的内层线路的链接，孔的深度通常不超过一定的比率（孔径）。

这种制作方式就需要特别注意钻孔的深度（Z 轴）要恰到好处，不注意的话会造成孔内电镀困难所以几乎无厂采用，也可以把事先需要连通的电路层在个别电路层的时候就先钻好孔，最后再黏合起来，可是需要比较精密的定位及对位装置。

埋孔，就是PCB 内部任意电路层间的链接但未导通至外层，也是未延伸到电路板表面的导通孔意思。

特点：在这个制程无法使用黏合后钻孔的方式达成，必须要在个别电路层的时候就执行钻孔，先局部黏合内层之后还的先电镀处理，最后才能全部黏合，比原来的导通孔和盲孔要更费工夫，所以价钱也是最贵的。

PCB板钻孔参数简介—深联电路板
作者：深圳市深联电路有限公司
PCB板钻孔主要作用是为使层与层之间导通及固定零件之用，因此钻孔是PCB板生产中不可缺少的环节，而钻孔参数是决定钻孔品质的关键，PCB板钻孔参数有哪此内容呢?
1、进刀速（F）：每分钟钻头钻进材料的深度。

2、旋转速（S）：每分钟钻头所旋转圈数。

3、退刀速（U）每分钟钻头退出材料的距离。

4、孔限（H）钻针更换是所钻最大孔数。

5、排屑量=进刀速F (in/min)/旋转速S (R/min)。

当F恒定，S越大，则排屑量会变小。

排屑量越小，表示钻头与孔壁摩擦时间越长，钻头摩擦越大，孔壁温度越高，不利于钻孔品质。

当S恒定，F越大，则排屑量会变大。

排屑量越大，表示钻头与孔壁摩擦时间越短，钻头摩擦越小，孔壁温度越低，有利于钻孔品质。

但F过大，易发生断刀现象。

当S,F恒定，U越小钻头在孔内停留时间越长，则孔壁温度越高，不利于钻孔品质。

PCB板孔限数：由于钻头磨损后，对玻璃纤维束的切屑变钝，造成孔壁粗糙。

故钻孔限数越小，孔壁质量越好。

将以上参数调整到一个合适的平衡点，即可控制好PCB板钻孔品质。
