◥路线测量与道路施工放样计算程序◣

◥CASIO fx-4850P/ fx-4800公共部分程序◣

1 1

第一章 道路测量与放样公共部分子程序

第一节基本符号

1. X0----始点横坐标

2. Y0----始点纵坐标

3. X1----终点横坐标

4. Y1----终点纵坐标

5. D-----始点到终点的水平距离

6. F-----始点到终点的方位角

7. X(P1)----P1点的横坐标

8. Y(P1)----P1点的纵坐标

9. X(P2)----P2点的横坐标

10. Y(P2)----P2点的纵坐标

11. D(OP1)----置仪点到P1的水平距离

12. D(OP2)----置仪点到P2的水平距离

13. F(OP2)----置仪点到P2的方位角

14. X(00)----置仪点的横坐标

15. Y(00)----置仪点的纵坐标

16. JD,JD(AB)----选择输入1或2

（1） JD——实交

（2） JD(AB)——虚交

17. IR、IL----选择输入1或2

（1） IR——路线右转

（2） IL——路线左转

18.(1)E——R；（2）T----R------选择输入(1)或(2)

(1)E——R——-E长控制半径R

(2)T——R——-T长控制半径R

19.(1)E——R；（2）END------选择输入(1)或(2)

(1)E——R——-继续E长控制半径R测曲中

(2)END——结束

20.（1）S1,(2)S2,(3)R2——选择输入（1）或（2）或（3）（反向复曲线S型）

（1）S1——进入第一条曲线测量

（2）S2——进入第二条曲线测量

（3）R2——这是由第二条曲线测设后，进入第一条曲线测设，再进入第二条曲线直接测量曲中

21.（1）R1,(2)R2,(3)END——现在输入（1）或（2）或（3）（反向复曲线S型） ◥路线测量与道路施工放样计算程序◣

◥CASIO fx-4850P/ fx-4800公共部分程序◣

2 2 （1）R1——如对曲线一、二的测设皆不满意，可输入1，进入第一条曲线的测设，结束后再输入3，进入第二条曲线的测设

（2）R2——（2）R2:如对曲线二的测设不满意，可输入2，再测曲中

（3）END——结束

22.X(QZ)——曲中的横坐标

23.Y(QZ)——曲中的纵坐标

24.D(QZ)——置仪点到曲中的水平距离

25. F(QZ)——置仪点到曲中的方位角

26.K——输入桩号

27.W(L)——左侧边桩距离中桩的水平距离

28.W(R)——右侧边桩距离中桩的水平距离

29.X(L)——左侧边桩的横坐标

30.X(R)——右侧边桩的横坐标

31.H(L)——左侧边桩的高程

32.D(L)——置仪点到左侧边桩的水平距离

33.F(L)——置仪点到左侧边桩的方位角

34.X(Z)——中桩的横坐标

35.Y(Z)——中桩的纵坐标

36.H(Z)——中桩的高程

37.D(Z)——置仪点到中桩的水平距离

38.F(Z)——置仪点到中桩的方位角

39.X(R)——右侧边桩的横坐标

40.Y(R)——右侧边桩的纵坐标

41.H(R)——右侧边桩的高程

42.D(R)——置仪点到右侧边桩的水平距离

43.F(R)——置仪点到右侧边桩的方位角

44.F1——第一条路线方位角

45.F2——第二条路线方位角

46.JA——虚交JDA转角

47.JB——虚交JDB转角

48.α——路线转角

49.R——平、竖曲线半径

50.R1——第一条曲线半径

51.R2——第二条曲线半径

52.LS——缓和曲线长度

53.LS1——第一缓和曲线长度

54.LS2——第二缓和曲线长度

55.T——平、竖曲线切线长度

56.T1——第一曲线切线长度

57.T2——第二曲线切线长度

58.A——回旋线参数

59.A1——第一回旋线参数

60.A2——第二回旋线参数

61.L——平、竖曲线长度 ◥路线测量与道路施工放样计算程序◣

◥CASIO fx-4850P/ fx-4800公共部分程序◣

3 3 62.L1——第一曲线长度

63.L2——第二曲线长度

64.E——平、竖曲线外距

65.E1——第一平曲线外距

66.E2——第二平曲线外距

67.LY——圆曲线长度

68.LY1——第一圆曲线长度

69.LY2——第二圆曲线长度

70.LF——卵型曲线中间缓和曲线长度

71.K(JD)——交点桩号

72.AB——虚交JDA～JDB的水平距离

73.ZH——直缓点桩号

74.HY——缓圆点桩号

75.QZ——曲中点桩号

76.YH——圆缓点桩号

77.HZ——缓直点桩号

78.GQ——公切点桩号

79.N°——右角顺时针

80.W（+、﹣）——表示P点距设计边坡线的水平距离

81.H(AW)——挖方厚度，单位(m)

82.H(AT)——填方厚度，单位(m)

83.H(JD)——边坡点高程（纵断高程）

84.i1——第一曲线纵坡度。上坡为正，下坡为负（纵断高程）

85.i2——第二曲线纵坡度。上坡为正，下坡为负（纵断高程）

86.W(Z)——中分带宽度（中轴旋转）

87.I1——路拱正常横坡（中轴旋转）

88.IB——超高横坡（中轴旋转）

89.H(Z)——中桩设计高程（中轴旋转）

90.B——混凝土路面全幅宽度，本程序未考虑中分带（边轴旋转）

91.H0——为输入未设超高中桩设计过程（边轴旋转）

92.HN——内侧设计过程（边轴旋转）

93.HZ——中桩设计过程（边轴旋转）

94.HW——外侧设计过程（边轴旋转）

96.A1、B1、C1、A2、B2、C2、A3、B3、C3、A4、B4、C4、A5、B5、C5——角度观测值

97. A11、A21、A31、A41、A51、B11、B21、B31、B41、B51——第一次改正后的角值

98. A12、A22、A32、A42、A52、B12、B22、B32、B42、B52——平差后的角值

◥路线测量与道路施工放样计算程序◣

◥CASIO fx-4850P/ fx-4800公共部分程序◣

4 4 第二节

CASIO FX-4850P/ fx-4800P

公共部分程序

一、主程序文件名

主程序安装在第一节至第二十三节程序清单主程序部分，在此不叙述，仅到处文件名（表4-1）。

CASIO fx-4850P/ fx4800P主程序文件名 表4-1

序号 文件名 序号 文件名 序号 文件名

1 DF 10 DQX-HY 19 ZBPC

2 X1Y1 11 ZD-HY 20 SZPC

3 P1P2-FP2 12 ZDSS-HY 21 QLPC

4 DQX-CL 13 QXQ-HY 22 SDPC

5 TQX-CL 14 ZDGC 23 CSHS

6 HTQX-CL 15 ZZXZ 24 ZBHD

7 TFQX-CL 16 BZXZ 25 M2

8 HFQZX-CL 17 GDK1-KXY

9 ZXD-HY 18 GDK2-XYK

二、子程序文件及其说明

1. 子程序文件名（表4-2）

CASIO fx-4850P/ fx-4800P 公共部分子程序文件名 表4-2

序号 文件名 序号 文件名 序号 文件名 序号 文件名 序号 文件名 序号 文件名

1 ZA 12 YBLR 23 TCL1 34 ZD 45 BXB

2 HA 13 HBLR 24 HCL 35 ZD1 46 GL

3 YA 14 ZBLR 25 HCL1 36 DD 47 JD1

4 LF 15 DB 26 TF 37 DDA 48 JD2

5 YB 16 ZDB 27 TF1 38 DDB 49 JD3

6 HB 17 DFQZ 28 HF 39 DD1 50 GG

7 ZB 18 DFLR 29 SSA 40 GC 51 XX

8 ZALR 19 DT 30 SSB 41 XZ 52 YQX

9 HALR 20 DCL 31 HF1 42 ZXA 53 HHQX

10 YALR 21 DCL1 32 DQX 43 ZXB

11 LFLR 22 TCL 33 DHY1 44 BXA

01. 程序文件名ZA——第一直线段中桩坐标计算程序（CASIO fx-4850P/ fx-4800P）：

L=D﹣K:X=U﹣LcosF:Y=V﹣LsinF

02. 程序文件名HA——第一缓和曲线中桩坐标计算程序（CASIO fx-4850P/ fx-4800P）：

L=K﹣D

I=L﹣L∧5÷40（RS）2+L∧9÷3456（RS）∧4

J=L∧3÷6RS﹣L∧7÷336（RS）∧3+L∧11÷42240（RS）∧5

X=U+IcosF﹣GJsinF ◥路线测量与道路施工放样计算程序◣

◥CASIO fx-4850P/ fx-4800公共部分程序◣

5 5 Y=V+IsinF+GJcosF

03. 程序文件名YA——第一圆曲线中桩坐标计算程序（CASIO fx-4850P/ fx-4800P）：

L=K﹣D

I=Rsin((180L﹣90S) ÷πR）+S÷2﹣S∧3÷240R2

J=R（1﹣cos((180L﹣90S) ÷πR)）+S2÷24R

X=U+IcosF﹣GJsinF

Y=V+IsinF+GJcosF

04. 程序文件名LF——中间缓和曲线中桩坐标计算程序（CASIO fx-4850P/ fx-4800P）：

L=K-D﹣S﹣Q

Z[3]=F+90G（S+2Q）÷πR﹣90GOP÷πR（R﹣P）

Y=OP÷（R﹣P）

X=L+Y

I=L﹣（X∧5﹣Y∧5）÷40（RY）2+（X∧9﹣Y∧9）÷3456（RY）∧4

J=（X∧3﹣Y∧3）÷6RY﹣（X∧7﹣Y∧7）÷336（RY）∧3+（X∧11﹣Y∧11）÷42240（RY）∧5

X=Z[1]+IcosZ[3] ﹣GJsinZ[3]

Y=Z[2]+IsinZ[3]+GJcosZ[3]

05. 程序文件名YB——第二圆曲线中桩坐标计算程序（CASIO fx-4850P/ fx-4800P）：

L=D+W﹣K

I=Psin((180L﹣90H) ÷πP)+H÷2﹣H∧3÷240P2

J=P（1﹣cos((180L﹣90H) ÷πP)）+H2÷24P

X=T﹣IcosE﹣GJsinE

合集下载

测量系统分析程序

测量系统分析程序

测量系统分析程序

1目的和范围

为控制与测量系统变差有关的因素的稳定性和正确性，了解变差的来源，减少或避免系统本身不必要的变差，提高测量数据的质量，确保测量系统满足规定的要求。

本程序适用于公司所有测量系统的分析与管理。

2 术语

2.1 测量系统：用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合；用来获得测量结果的整个过程。

2.2重复性：是指由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性时获得的测量值变差。

2.3再现性：是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性时测量平均值的变差。

2.4稳定性：是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

2.5 偏倚：测量结果的观测平均值与基准值的差值。

2.6 线性：线性是在量具预期的工作量程内，偏倚值的差值。

2.7零件变差：测量过程中各零件测量平均值的变差。

3 职责

3.1技术质量部负责实施测量系统分析和报告。

3.2生产采购部负责配合测量系统分析工作。

4 工作程序

4.1 计量型测量系统操作程序

对计量型测量系统的五性展开分析，具体操作程序为：

4.1.1偏倚法：

1）运用时机: A 生产线本仪器仅供固定的一个人使用； B 本仪器可自动测量。

2）特点:简单,测量范围小, 未能考虑到人的因素.故适用于人的因素影响甚微的测量系统；

3）可接受判定: 是否≤10%

4）如果偏倚较大,从以下方面查找原因: A 基准的误差;

B 磨损的零件; C 制造的仪器尺寸不对;

D 仪器测量了错误的特性; E 仪器校准不当 F 使用仪器不当

5）分析步骤：

4.1.2线性法：

1） 运用时机: A、生产线本仪器仅供固定的一个人使用，测量对象为同一产品族的产品； B、 本仪器可自动测量，测量对象为同一产品族的产品；

2）特点: 适合对同一产品族、人员不发生变更的测量系统；

3）可接受判定: 是否≤10%

常用测量程序设计

常用测量程序设计

《测绘程序设计（）》

上机实验报告

（Visual C++.Net）

班 级：

学 号：

姓 名：

序 号：

二零一零年四月

实验7 常用测量程序设计

一、实验目的

 巩固类的创建与使用

 掌握数组参数的传递

 掌握常用测绘程序设计的技巧

二、实验内容

编写高斯投影正、反算程序

设计思路

基于对话框的设计，添加两个头文件分别是Angle和Gauss ,在角度类中添加角度类的函数，角度类的函数我用了老师的例子，因为我以前写的那个角度类，定义的存贮角度类型的值是一个变量，引用起来不好用。然后就是在Gauss的头文件和cpp中添加代码，我一共定义了四个函数，分别是高斯正算，求X的一个函数，高斯反算，求Bf的一个函数。定义完类之后，就在界面上引用函数即可。

主要代码

Gauss.h

#pragma once

class Gauss

{

/*double a;

double b;*/

//double e=sqrt(a*a-b*b)/a;

//double _e=sqrt(a*a-b*b)/b;

public:

/*Gauss(double a1,double b1);*/ Gauss(void);

~Gauss(void);

public:

void CGaussForward(double dB,double dL,double dCML,int type,double &x,double &y);

double ComptX(double dB);

void CGaussInverse(double x, double y, double dCML,int type, double &dB, double &dL);

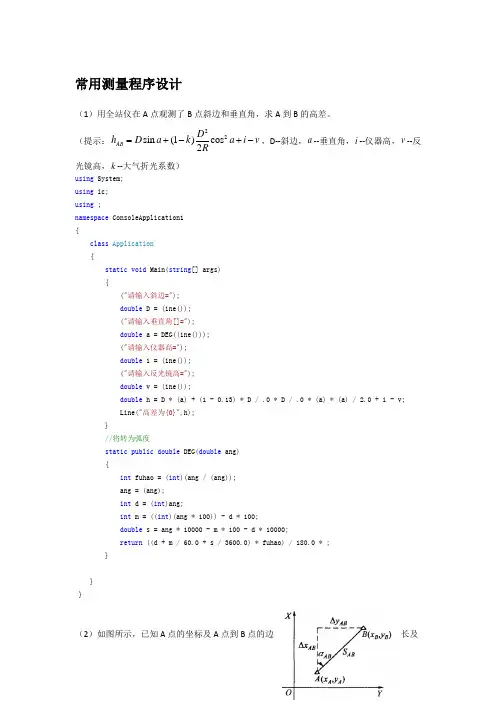

常用测量程序设计 2
