浅谈高层建筑消防给水系统设计

学术论坛　Ｑ：　ＳＯＩＥＮＯＥ＆ＴＥＣＨＮＯＬＯ０Ｙ　ＩＮＦＯＲＭＡＴＩＯＮ　浅谈高层建筑室内消火栓给水系统的设计　徐轶轶　・　（九江市消防支队　江西九江　３３２０００）　摘要：高层建筑消防给水系统是指建筑高度超过消防车有效的灭火高度。当发生火灾时，需要依靠室内消防给水设备扑救火灾的消防给　水系统，这种建筑高度一般是指高度超过２４ｍ以上的住宅民用建筑和工业建筑等。本文结合作者实践经验，对高层建筑室内消火栓供水方　式．室内消火栓的设王和高层建筑室内消火检给水系统设计要求进行了简要探讨。　关键词：高层建筑　室内消火橙　给水秉统设计　中图分类号：ＴＵ２　文献标识码：Ａ　文章编号：１　６７２—３７９１（２０１３）０３（ｃ）一０２２ｌ一０１　常见的建筑消防给水系统主要包括室　内消火栓系统和自动喷水灭火系统，室内　消火栓给水系统设计的合理与否直接关系　到灭火及其人员疏散的成功与否，建筑消　防给水系统是建筑消防安全最重要的消防　设施，因此，对其进行研究具有重要的现实　意义。在实际工作中，由干各方面的原因，　一些不符合《建筑设计防火规范》、《高层民　用建筑设计防火规范》等规定现象仍然存　在，部分消防给水系统设计中也存在一些　易被忽视的技术问题，影响了灭火成功率。　笔者对高层建筑室内消火栓给水系统的设　计谈了一点粗浅的看法，希望同行们予以　指教。　

１．消防水池２．消防水泵３．高位消防水箱　图１　不分区高位水箱供水　

１．消防水池２．消防水泵３．低区消防水箱　４．电动阀５．高压消防水箱　图２减压水箱供水方式　１高层建筑室内消火栓供水方式　１．１不分区高位水箱供水　该方式是高层建筑给水方式中最简　单、最基本的一种，整幢高层建筑采用一个　区供水。其最大优点是系统简单、设备少，　但对管材管件及用水设备等的耐压要求　高。文献要求消火栓栓口的静水压力不应　大干１．００　ＭＰａ，当大于１．００　ＭＰａ，应采取分　区给水系统，栓口的出水压力大于０．５０ＭＰａ　时，应采取减压措施。也就是说不分区供水　方式仅适用于建筑物内最不利点消火栓处　静水压力不大于１．ＯＯ　ＭＰａ的高层建筑。但　随着大量具有自动减压功能的减压稳压消　火栓的使用，不分区供水方式也愈来愈广　泛的被采用。具体如图１所示。　１．２分区减压水箱供水　低区通过降低水箱中的压强来供水，　只需要在地下泵房安置一套消防水泵，根　据该小区内最不好进行消火栓的地方所需　要的水压，来设置减压水箱的安放地点。对　于高层建筑所有水枪的消防射流量均不可　低干５　Ｌ／ｓ，经常被利用的消火栓栓口直径　为６５　ｍｍ，水龙带配长度为２５　ｍ及带有　ｌ９　ｍｍ喷嘴口径的水枪，塔楼层高度常常　设置为３至３．５　ｍ，所以应该将减压水箱设　置在高于分区层７层的地方，方可达到分区　层消火栓所需要的压力。　供水方式：起初火灾十分钟，高区空间　是采用屋顶水箱提供水源，水压欠缺的上　面几层依靠安置在屋顶水箱旁边的增压设　备提供水ｔ低区区域通过减压水箱降低压　强。具体方式如图２所示。　减压水箱供水途径舍掉了消防泵套装　装置，为低区水箱节省了１０　ｍ　消防水量，低　区水箱只是发挥了单薄的减压作用，可容　量为５至ｌ０　ｍ　ｌ最大能力的解决了消防给水　分区分压的分工问题，由于仅仅具有一套　消防泵，所以提供的电负荷不可能上升，加　上高、低区消防栓系统具有同步供给水源　的功能，通过该途径大大降低了水泵房、中　间水箱所占空间及跟水泵相牵连的其余配　电设备，有效缩小了一次性投资风险。　２室内消火栓的设置　（１）如何合理设置室内消火栓。室内消　火栓的设置注意以下几个方面：①消火栓　应放在明显的地方。消火栓可放置在走道、　楼梯附近，位置不宜设置过高，应保证位置　明显且易于取用。②同楼层内消火栓间距　设置应合理。高层建筑，消火栓间距应等于　或小于３０　ｍ，裙房等于或小于５０　ｍ，同层内　消火栓之间的的间距设置应保证任何部位　有两个消火栓的水枪充实水柱同时到达。　③消火栓栓口位置和出水方向设置应合　理。消火栓栓口离地面高度宜为１．１０　Ｉｌｌ，栓　口出水方向宜向下或与设置消火栓的墙面　相垂直。　（２）消防电梯间前室消火栓设置。消防　队员进入高层建筑内扑救火灾的一个重要　设施就是消防电梯，消防电梯间前室设置　消火栓有利于消防队员救火工作的开展，　必不可少。　３高层建筑室内消火栓给水系统设计要求　（１）高层建筑室内消火栓给水系统应保　证其安全性和可靠性，水管道应布置成环　状，引入管应保证在两条或者两条以上，当　其中一条发生出现问题时，其余的引入管　应仍能保证消防流量和水压。消防竖管关　系到火场用水，是供应消火栓用水的管道，　因此，消防竖管也应布置成环状。　（２）室内消防管道阀门设置应合理。设置　室内消防管网的阀门时，需用阀门将室内环　状管网分成若干独立段，使室内消防管网在　任何情况下都能保证消防用水。检修管道　时，阀门的布置应保证关闭的竖管不超过一　条，当竖管在四条反四条以上时，可关闭两　条。另外，室内消防管道上的阀门应处于常　开状态，阀门应设有明显的启闭标志，以防　止检修后忘开阀门，保证管网水流畅通。　４结语　室内消火栓给水系统作为高层建筑灭　火系统之一，它的设计是否合理、完善在很　大程度上影响到灭火及其人员疏散的成功　与否。对于高层建筑采用何种供水方式，工　程设计人员应根据建筑性质、高度等实际　情况，选择安全适用、技术先进、经济合瓒　的供水方式。　参考文献　［１】李文姹．防患未“燃”——专家谈高层建　筑的消防设计　．工程建设与设计，２０１　１　（８）．　［２】郭强，李忠运，陈士玲．次高层建筑二：次　增压供水方案探析【Ｊ】．科技信息，２０ｌｌ　（１８）．　［３】凌虹．对高层建筑商住楼消防给水设计　提高安全性的探讨【Ｊ】．中华建设，２０ｌ　ｌ　（６）．　［４】刘仲平．底层设置商业服务网点的高层　建筑消防设计与管理探讨…．东方企业　文化，２Ｏ１１（１４）．　［５］张殿林，顾太新．对我国高层建筑防火　问题的研究［Ｊ］．黑龙江科技信息，２０１１　（２３）．　［６］赵青华．高层建筑消防登高面设计现状　与对策研究［Ｊ】．武警学院学报，２０１ｌ（８）　科技资讯ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　２２

技术研发　ＴＥＣＨＮ０ＬｏＧＹ　ＡＮＤ　ＭＡＲＫＥＴ　

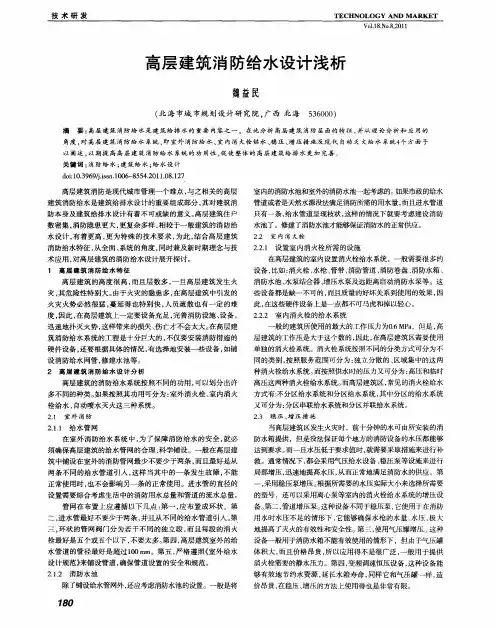

高层建筑消防给水设计浅析　

魏益民　Ｖ０１．１８．Ｎｏ．８．２０１１　

（北海市城市规划设计研究院，广西北海５３６０００）　

摘要：高层建筑消防给水是建筑给排水的重要内容之一。在此分析高层建筑消防层面的特征，并从理论分析和应用的　

角度，对高层建筑消防给水系统，即室外消防给水、室内消火栓供水、稳压、增压措施及现代自动灭火给水系统４个方面予　

以阐述，以期提高高层建筑消防给水系统的功用性，促使整体的高层建筑给排水更加完善。　

关键词：消防给水；建筑给水；给水设计　

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６—８５５４．２０１１．０８．１２７　

高层建筑消防是现代城市管理一个难点，与之相关的高层　

建筑消防给水是建筑给排水设计的重要组成部分，其对建筑消　

防本身及建筑给排水设计有着不可或缺的意义。高层建筑住户　

数密集，消防隐患更大，更复杂多样，相较于一般建筑的消防给　

水设计，有着更高，更为特殊的技术要求，为此，结合高层建筑　

消防给水特征，从全面、系统的角度，同时兼及新时期理念与技　

术应用，对高层建筑的消防给水设计展开探讨。　

１　高层建筑消防给水特征　

高层建筑的高度很高，而且层数多，一旦高层建筑发生火　灾，其危险性特别大。由于火灾的隐患多，在高层建筑中引发的　

火灾火势必然很猛，蔓延得也特别快，人员疏散也有一定的难　

度，因此，在高层建筑上一定要设备充足，完善消防设施、设备，　

迅速地扑灭火势，这样带来的损失、伤亡才不会太大。在高层建　

筑消防给水系统的工程是十分巨大的，不仅要安装消防措施的　

硬件设备，还要根据具体的情况，有选择地安装一些设备，如铺　

设消防给水网管，修建水池等。　

２高层建筑消防给水设计分析　高层建筑的消防给水系统按照不同的功用，可以划分出许　

多不同的种类。如果按照其功用可分为：室外消火栓、室内消火　

栓给水、自动喷水灭火这三种系统。　

２．１　室外消防　

２．１．１给水管网　在室外消防给水系统中，为了保障消防给水的安全，就必　

建筑理论与设计　

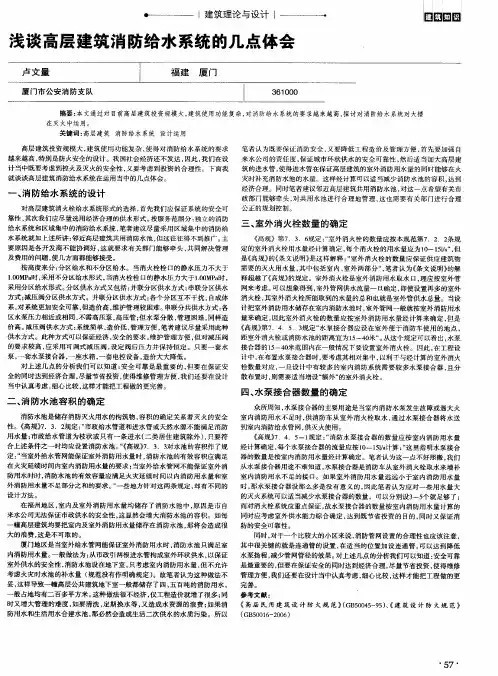

浅谈高层建筑消防给水系统的几点体会　

搞要：本文通过对目前高层建筑投资规模大，建筑使用功能复杂，对消防给水系统的要求越来越高，探讨对消防给水系统对大楼　

在灭火中运用。　

关键词：高层建筑消防给水系统设计运用　

高层建筑投资规模大，建筑使用功能复杂，使得对消防给水系统的要求　

越来越高，特别是防火安全的设计。我国社会经济还不发达，因此，我们在设　

计当中既要考虑到控火及灭火的安全性，又要考虑到投资的合理性。下面我　

就谈谈高层建筑消防给水系统在运用当中的几点体会。　

一、消防给水系统的设计　

对高层建筑消火栓给水系统形式的选择，首先我们应保证系统的安全可　

靠性，其次我们应尽量选用经济合理的供水形式。按服务范围分：独立的消防　

给水系统和区域集中的消防给水系统，笔者建议尽量采用区域集中的消防给　

水系统就如上述所讲：邻近高层建筑共用消防水池，但这往往得不到推广。主　

要原因是各开发商不能协调好，这就要求有关部门能够牵头，共同解决管理　

及费用的问题，使几方面都能够接受。　

按高度来分：分区给水和不分区给水。当消火栓栓口的静水压力不大于　

１．００ＭＰａ时，采用不分区给水形式，当消火栓栓口的静水压力大于１．００ＭＰａ时，　

采用分区给水形式。分区供水方式又包括：并联分区供水方式；串联分区供水　

方式；减压阀分区供水方式。并联分区供水方式：各个分区互不干扰，自成体　

系，对系统更加安全可靠，但造价高，维护管理较困难。串联分共供水方式：各　

区水泵压力相近或相同，不需高压泵，高压管；但水泵分散，管理困难，同样造　价高。减压阀供水方式：系统简单，造价低，管理方便，笔者建议尽量采用此种　

供水方式。此种方式可以保证经济，安全的要求，维护管理方便，但对减压阀　

的要求较高，应采用可调式减压阀，设定阀后压力并保持恒定。只要一套水　

泵，一套水泵接合器，一座水箱，一套电控设备，造价大大降低。　

对上述几点的分析我们可以知道：安全可靠是最重要的，但要在保证安　

建筑理论与设计　

浅谈建筑消防给水系统优化设计　

夏冬青　

云南祥熙消防技术咨询有限公司　

摘要：在高层建筑给排水设计中，既要考虑到工程的投资成本，又要考虑到灭火和防火的可能性，因此给排水系统是一项　比较复杂的工程，本文对高层建筑给水系统进行优化设计分析，为高层建筑工程施工提供一些参考。　

关键词：高层建筑；给排水；优化设计　

０引言　

高层建筑的增长也带来了建筑功能的复杂与多元化，涉及到的电器、　

设备也越发复杂，居住的人群的素质也参差不齐，导致了火灾的隐患来源　

呈现出多元性和复杂性，所以，高层建筑一旦形成火灾，其危害性和经济　

损失是不可估计的。在建筑供水系统设计中，应充分考虑安全因素，保证　安全供水的同时，还要综合考虑经济成本、维护方便等因素。在整体的给　

水系统设计中，应认真考虑各类因素，使工程趋于完善。　

１高层、超高层建筑火灾的特点　

１．１火灾蔓延、扩大迅速　这除了超高层建筑中有较多的可燃物质（装修材料、家具、物品、管道　保温材料，电线包皮）以外，超高层建筑的垂直管道、井筒形成了若干纵向　

的烟筒。火灾时，其拔风抽力效应会助长火焰和烟气的蔓延，而高度愈高、　

抽力愈大，此种烟筒效应就更加强烈。　

１．２人员疏散困难　高层建筑特别是超高层建筑，常常聚集了大量人员在内，工作、生活，　

人员疏散时间比较长、难度相当大。　１　３火灾扑救困难　高层建筑发生火情，从消防灭火的实际经验来看，往往会遇到建筑周　围场地狭小，登高的高度有限等具体的困难。　

因此对高层建筑消防给水系统的设计提出了更高的要求：“高层建筑　

由于从外部扑救困难，应立足自救”。　

２高层建筑消防给水系统设计要求　

高层建筑消防系统设计应严格执行国家现行的《高层民用建筑设计　

防火规范》、《建筑设计防火规范》、《自动喷水灭火系统设计规范》和地方　相关法律法规，要求火灾时能自救。安全可靠的消防给水方式对于高层建　

筑消防灭火至关重要，因此在消防给水系统的设计上应注意以下几点：
