浅谈高层建筑消防给水系统设计

超高层建筑消防给水系统设计要点

摘 要：本文主要探讨列举了超高层建筑中消防系统的设计，主要包括消防中的消火栓给水系统、自动水灭火系统、气体灭火系统。其中重点探讨关于超高层消火栓及自动喷淋系统的分区、以及供水方式。

关键词：超高层建筑 消火栓系统 自动喷水灭火系统 分区供水 气体灭火

1 前言

随着我国经济水平以及城镇化水平的提高，经济发达城市的超高层建筑的建设也逐渐增多。由于消防车的供水高度有限，对于这些超高层建筑，消防车扑救火灾已经无能为力；另一方面消防队员登临起火地点的时间比较长。为此超高层建筑火灾扑救应完全立足于自救，自救主要依靠室内消防给水系统，特别是自动喷水灭火系统。因此可靠的消防给水系统就显得尤为重要。

2 以广东某超高层项目为例简述消防系统的设计

2.1 项目概况

该项目为1栋230m的超高层公建，地上51层、地下4层，共设4个避难层分别为12层、23层、34层及43层。电房设置于23层、43层及地下车库内，屋面设置有配电间。建筑内设有3层通高、高度15m的宴会大厅、办公区域、酒店区域。

2.2 消防系统的设计

根据《建筑设计防火规范》的相关条文规定，该建筑设置以下消防系统：消火栓给水系统、自动喷水灭火系统、大空间智能水泡系统、气体灭火系统、建筑灭火器系统。

2.2．1 消防给水系统 本建筑采用下部楼层常高压、上部楼层临时高压的消防给水系统。分别于负一层、二十三层避难层设置转输水池，在屋顶设备房上方设置高位消防水池，采用转输水池串联加压。具体消防供水方案设计如下：

消防转输用水和室外消火栓用水合用消防水池设置于地下车库负一层，消防水池有效容积V1=室外消火栓用水量+转输水量=40×3600×3÷1000+100=532m3。消防水池按照规范要求分为两格，消防转输泵、室外消火栓泵合用泵房设置于负二层以减少消防水池无效水深。负二层转输泵将水加压提升至二十三层中间转输水池，中间转输水池分两格，总有效容积60m3；再通过中间转输泵加压提升至屋顶消防水池，有效容积V2=室内消火栓用水量+自动喷淋用水量=40×3600×3÷1000 + 45×3600×1÷1000 =594 m3。

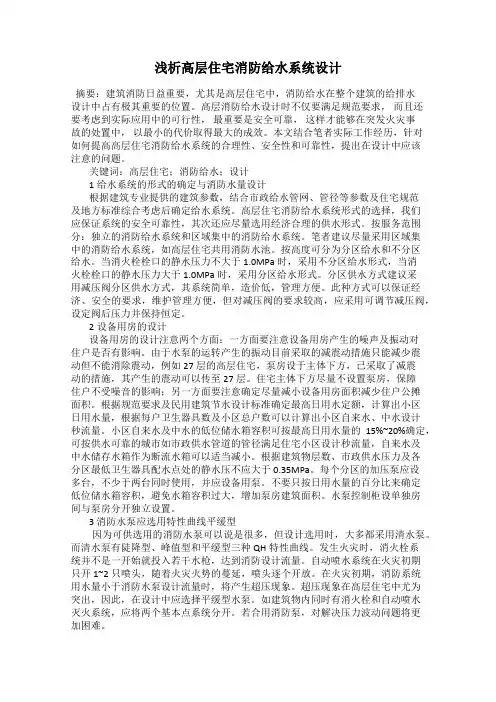

浅析高层住宅消防给水系统设计

摘要：建筑消防日益重要，尤其是高层住宅中，消防给水在整个建筑的给排水设计中占有极其重要的位置。高层消防给水设计时不仅要满足规范要求， 而且还要考虑到实际应用中的可行性， 最重要是安全可靠， 这样才能够在突发火灾事故的处置中， 以最小的代价取得最大的成效。本文结合笔者实际工作经历，针对如何提高高层住宅消防给水系统的合理性、安全性和可靠性，提出在设计中应该注意的问题。

关键词：高层住宅；消防给水；设计

1给水系统的形式的确定与消防水量设计

根据建筑专业提供的建筑参数，结合市政给水管网、管径等参数及住宅规范及地方标准综合考虑后确定给水系统。高层住宅消防给水系统形式的选择，我们应保证系统的安全可靠性，其次还应尽量选用经济合理的供水形式。按服务范围分：独立的消防给水系统和区域集中的消防给水系统。笔者建议尽量采用区域集中的消防给水系统，如高层住宅共用消防水池。按高度可分为分区给水和不分区给水。当消火栓栓口的静水压力不大于1.0MPa时，采用不分区给水形式，当消火栓栓口的静水压力大于1.0MPa时，采用分区给水形式。分区供水方式建议采用减压阀分区供水方式，其系统简单，造价低，管理方便。此种方式可以保证经济、安全的要求，维护管理方便，但对减压阀的要求较高，应采用可调节减压阀，设定阀后压力并保持恒定。

2设备用房的设计

设备用房的设计注意两个方面：一方面要注意设备用房产生的噪声及振动对住户是否有影响。由于水泵的运转产生的振动目前采取的减震动措施只能减少震动但不能消除震动，例如27层的高层住宅，泵房设于主体下方，已采取了减震动的措施，其产生的震动可以传至27层。住宅主体下方尽量不设置泵房，保障住户不受噪音的影响；另一方面要注意确定尽量减小设备用房面积减少住户公摊面积。根据规范要求及民用建筑节水设计标准确定最高日用水定额，计算出小区日用水量，根据每户卫生器具数及小区总户数可以计算出小区自来水、中水设计秒流量。小区自来水及中水的低位储水箱容积可按最高日用水量的15%~20%确定，可按供水可靠的城市如市政供水管道的管径满足住宅小区设计秒流量，自来水及中水储存水箱作为断流水箱可以适当减小。根据建筑物层数、市政供水压力及各分区最低卫生器具配水点处的静水压不应大于0.35MPa。每个分区的加压泵应设多台，不少于两台同时使用，并应设备用泵。不要只按日用水量的百分比来确定低位储水箱容积，避免水箱容积过大，增加泵房建筑面积。水泵控制柜设单独房间与泵房分开独立设置。

施工技术　建材发展导向２０１３年１月　浅谈高层民用建筑消防给水设计相关问题　沈妙芳　广州珠江外资建筑设计院有限公司（广东省广州市５１００６０）　摘要：本文先分析高层民用建筑消防给水设计中应注意的问题，再指出现在我国高层民用建筑消防给水设计及施工的　通病，希望能在今后的设计工作中能避免。　关键词：高层民用建筑消防给水通病　１．概述　随着政府土地供应量的不断紧张，高层住宅作为现在以及未　来城市居住的主要建筑。它的高容积率在一定程度上能够解决土　地供应量少与住房需求多的矛盾问题，但是随之而来也出现了很　多问题。人员居住密度较大，楼层上下通道少以及窄，如遇火灾　等突发情况，疏散困难，消防扑救的难度非常大，对消防设施的　设立以及消防用水的供给都提出了非常大的考验。　２．消防给水设计应注意的问题　２．１室内消火栓系统的设计　室内消火栓系统，应注意消火栓栓口压力超过０．５ＭＰａ时，　②用于抹假石山山体外面和外形的颜色调料应与水泥砂浆同　时调伴，才能不脱色，使用时间延长。至于调料的颜色，要标塑　石假山设计师的要求而定。　４．３真石堆山的顶层施工　山的最上部位即顶层，是山体最重要的观赏部位，无疑在技　术上和艺术手段方面都应作重点处理。在堆山前应预留出姿态和　纹理最好的石块作收顶用。顶层用石，特别是主峰顶的石块体积　应大一些，以便显示出山体气魄之大。不同峰顶及其要求如下：　４．３．１堆秀峰　其结构特点在于利用丰厚强大的压力、镇压全局。它必须保　证山体的重力线垂直底面中心，并起均衡山势的作用。峰石本身　所用单块山石，也可由高块拼接，但要注意不能过大而压塌山体。　４．３．２流云峰　此式偏重于挑、飘、环、透的作法。因在中层已大体有了较为　稳固的结果关系，因此在收头时，只要把环透飞舞的中层收合为　一。峰石本身可能完成一个新的环透体，也可能作为某一挑石的后　坚部分。这样既不破坏流云或轻松的感觉，又能保证叠石的安全。　５．施工注意事项　５．１山石上的衔接　在中层的施工过程中，其上下山石之间的衔接一定要非常的　严密，除了要有意识的进行大块面积上的闪进之外，还要避免在　下层石面上显露出许多破碎的石面，但是这种避免也并非是绝对　的，有时为了体现出假山某些形状或者是美感上的变化，这种破　碎的石面也是会被故意预留的　５．２形状上的错落有致　在中层山石的形状设置上，要尽量避免出现长方形、四方形　等对称的形状，要体现出错综复杂的美感，并且要注重体现各种　方向上的不同规则的三角形变化，从而在假山山体形状上呈现出　各个方向延展的特点。　５．３注重山体上的平衡　会使得消火栓水枪难以操作，故需进行减压，可采用室内减压稳　压消火栓和减压孔板两种方式。还有就是当采用临时高压给水系　统时，在每个消火栓处应设直接启动消防水泵的按钮，并应设有　保护按钮的设施。　２．２室内自动喷水灭火系统的设计　室内自动喷水灭火系统，应注意管网末端试水装置的排水问　题，配水管的入口压力不宜大于０．４ＭＰａ。还有就是综合管线的　布置，从上至下依次为风管一电管一水管，喷头要远离灯具。　２．ａＮ压稳压装置的设计　屋面消防稳压设备，平时稳压，火灾时提供初期灭火水量和　一般在假山施工过程中，等到中层过程中就要考虑到山体的　平衡问题，例如在一些假山悬崖的叠进设计中，由于山体需要一　层层的往外叠加，这样山体的重心就明显前移了，所以就需要在　施工中利用数倍于前沉重心的重力稳压内测，从而将前移的重心　拉回到重心线上来。　５．４注重错落有致和纹理通顺　在假山的整体效果上，无论是水平方向还是垂直方向都必须　要显得错落有致，注重整体上的效果，而不能过于零碎。这种错　落的安置山石的方式不仅会显得美感，而且在石块之间还会达到　互相咬合的效果，从而提高假山山体的稳定性。此外，在山石的　码放上一定要按照自然纹理，保证纹理上的通顺。　６。结语　我公司将配备对景观工程施工、设计非常有经验的工程人　员，组建针对本工程的项目指挥部，精心组织，合理安排，专业　搭配，统筹调度，从图纸审核，到完成施工，并将提出我方的有　益于工程的合理化建议，力争将本工程建成精品。在施工技术管　理方面按我国现行施工验收规范和质量评定标准检查验收，全部　工程质量达到合格以上，硬质铺装、水池及喷泉达到优良工程。　为福州增添一道亮丽的风景线，也为本公司再添精品，共创品牌。　园林绿化工程中假山施工是最普遍、最灵活和最具体的一种　造景手段，是中国自然山水园林一项重要艺术表现且施工技术要　求高的工程，假山的设计和施工方法虽各有差异，要塑造出自然　美观的山石景观，一定要因地制宜、考虑当地文化背景和风俗习　惯，随势赋形，选择适合的设计及施工方案。结合园林工作者设　计水平、审美情趣和施工技巧，展现出我国自然山水园林的高超　艺术表现形式，营造出一个情趣、自然的人文环境。　参考文献　［１】刘志强．水泥稳定碎石基层施工的技术要点和质量控制［Ｊ】．　硅谷，２０１０．　［２】王朋．振冲碎石桩施工技术应用【Ｊ】．经营管理者，２０１０．　・１　５　７・

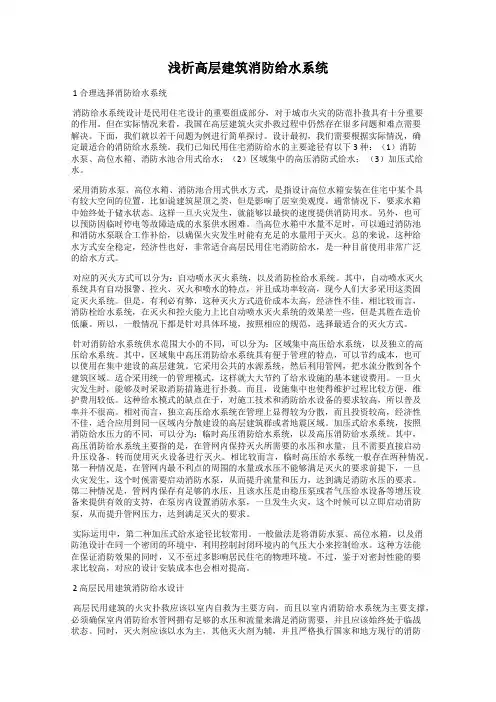

浅析高层建筑消防给水系统

1合理选择消防给水系统

消防给水系统设计是民用住宅设计的重要组成部分，对于城市火灾的防范扑救具有十分重要的作用。但在实际情况来看，我国在高层建筑火灾扑救过程中仍然存在很多问题和难点需要解决。下面，我们就以若干问题为例进行简单探讨。设计最初，我们需要根据实际情况，确定最适合的消防给水系统。我们已知民用住宅消防给水的主要途径有以下3种：（1）消防水泵、高位水箱、消防水池合用式给水；（2）区域集中的高压消防式给水； （3）加压式给水。

采用消防水泵、高位水箱、消防池合用式供水方式，是指设计高位水箱安装在住宅中某个具有较大空间的位置，比如说建筑屋顶之类，但是影响了居室美观度。通常情况下，要求水箱中始终处于储水状态。这样一旦火灾发生，就能够以最快的速度提供消防用水。另外，也可以预防因临时停电等故障造成的水泵供水困难。当高位水箱中水量不足时，可以通过消防池和消防水泵联合工作补给，以确保火灾发生时能有充足的水量用于灭火。总的来说，这种给水方式安全稳定，经济性也好，非常适合高层民用住宅消防给水，是一种目前使用非常广泛的给水方式。

对应的灭火方式可以分为：自动喷水灭火系统，以及消防栓给水系统。其中，自动喷水灭火系统具有自动报警、控火、灭火和喷水的特点，并且成功率较高，现今人们大多采用这类固定灭火系统。但是，有利必有弊，这种灭火方式造价成本太高，经济性不佳。相比较而言，消防栓给水系统，在灭火和控火能力上比自动喷水灭火系统的效果差一些，但是其胜在造价低廉。所以，一般情况下都是针对具体环境，按照相应的规范，选择最适合的灭火方式。

针对消防给水系统供水范围大小的不同，可以分为：区域集中高压给水系统，以及独立的高压给水系统。其中，区域集中高压消防给水系统具有便于管理的特点，可以节约成本，也可以使用在集中建设的高层建筑。它采用公共的水源系统，然后利用管网，把水流分散到各个建筑区域。适合采用统一的管理模式，这样就大大节约了给水设施的基本建设费用。一旦火灾发生时，能够及时采取消防措施进行扑救。而且，设施集中也使得维护过程比较方便，维护费用较低。这种给水模式的缺点在于，对施工技术和消防给水设备的要求较高，所以普及率并不很高。相对而言，独立高压给水系统在管理上显得较为分散，而且投资较高，经济性不佳，适合应用到同一区域内分散建设的高层建筑群或者地震区域。加压式给水系统，按照消防给水压力的不同，可以分为：临时高压消防给水系统，以及高压消防给水系统。其中，高压消防给水系统主要指的是，在管网内保持灭火所需要的水压和水量，且不需要直接启动升压设备，转而使用灭火设备进行灭火。相比较而言，临时高压给水系统一般存在两种情况。第一种情况是，在管网内最不利点的周围的水量或水压不能够满足灭火的要求前提下，一旦火灾发生，这个时候需要启动消防水泵，从而提升流量和压力，达到满足消防水压的要求。第二种情况是，管网内保存有足够的水压，且该水压是由稳压泵或者气压给水设备等增压设备来提供有效的支持，在泵房内设置消防水泵，一旦发生火灾，这个时候可以立即启动消防泵，从而提升管网压力，达到满足灭火的要求。
