PID图例符号说明

1 水电图纸符号图例说明解释

SC:钢管

PC:PVC聚乙烯阻燃性塑料管

CT:桥架

WC:沿墙暗敷设

WS:沿墙明敷设

CC:沿顶板暗敷设

F:暗敷在地板内

CE:沿顶板明敷

YJV:电缆

SYV:电视线

PE:接地(黄绿相兼)

PEN:接零(蓝色)

3项线(火线):A项(黄) B项(绿) C项(红)

KV:(电压)千伏

BV:散线

MEB:总等电位

LEB:局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号 2 LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4)设备标注方法’

⑦配电线路的标注方法

a——b(c×d)e——f其中：a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

表示2根导线

表示3根导线

表示n根导线

⑦照明灯具标注方法

一般标注方法：

灯具吸顶安装标注方法：

其中：a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源种类，白炽灯或荧光灯

水电安装符号

pc：硬质塑料管

ct：电缆桥架

cp：金属软管

SR：钢线槽

RC：水煤气管

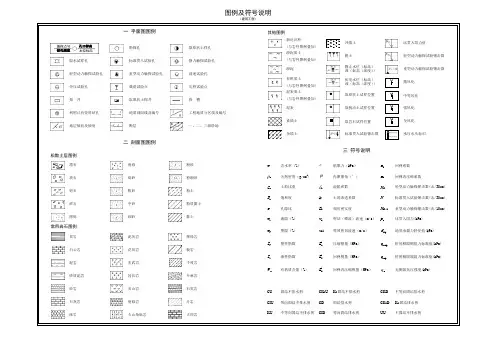

图例及符号说明

（建筑工程）

一 平面图图例

勘探孔 取原状土样孔

取水试样孔 标准贯入试验孔 静力触探试验孔

轻型动力触探试验孔 重型动力触探试验孔 波速试验孔

旁压试验孔 载荷试验点 压桩试验点

探 井 取原状土探井 探 槽

利用已有资料钻孔 地质剖面线及编号 工程地质分区线及编号

地层倾向及倾角 断层 一、二、三级阶地

二 剖面图图例

松散土层图例

漂石 角砾 粉砂

块石 砾砂 粉细砂

卵石 粗砂 粉土

碎石 中砂 粉质黏土

圆砾 细砂 黏土

常用岩石图例

页岩 泥灰岩 辉绿岩

白云岩 花岗岩 板岩

泥岩 玄武岩 千枚岩

砂质泥岩 闪长岩 片麻岩

砂岩 安山岩 石英岩

石灰岩 角砾岩 片岩

砾岩 火山角砾岩 大理岩 其他图例

新近沉积

(与岩性图例叠加) 冲填土 比贯入阻力值

淤泥质土

(与岩性图例叠加) 耕土 轻型动力触探试验锤击数

淤泥 静止水位（标高）

或（标高（深度）） 重型动力触探试验锤击数

有机质土

(与岩性图例叠加) 初见水位（标高）

或（标高（深度）） 微风化

泥炭质土

(与岩性图例叠加) 取原状土试样位置 中等风化

泥炭 取扰动土试样位置 强风化

素填土 取岩石试样位置 全风化

杂填土 标准贯入试验锤击数 承压水头标识

三 符号说明

w 含水率（%） c 粘聚力（kPa） ae 回弹系数

0 天然密度（g/cm3)  内摩擦角（°） aa 回弹再压缩系数

Gs 土粒比重 s 湿陷系数 N10 轻型动力触探锤击数(击/30cm)

Sr 饱和度 k 土的渗透系数 N 标准贯入试验锤击数(击/30cm)

e 孔隙比 Dr 相对密实度 N63.5 重型动力触探锤击数(击/10cm)

wL 液限（%） vs 剪切（横波）波速（m/s） ps 比贯入阻力(kPa)

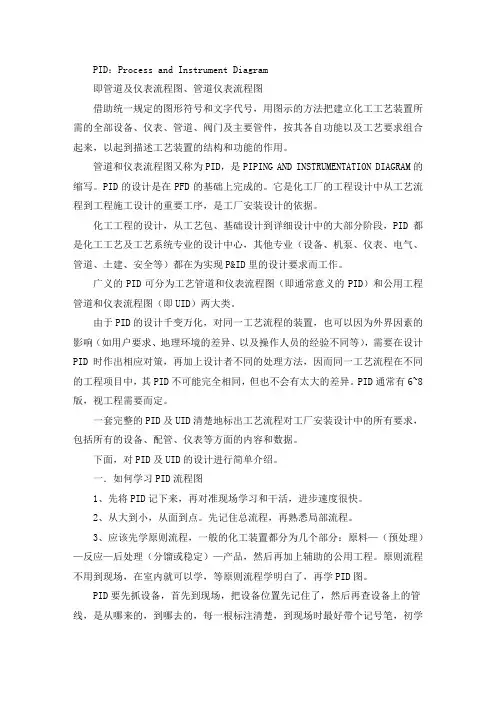

PID：Process and Instrument Diagram

即管道及仪表流程图、管道仪表流程图

借助统一规定的图形符号和文字代号，用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能以及工艺要求组合起来，以起到描述工艺装置的结构和功能的作用。

管道和仪表流程图又称为PID，是PIPING AND INSTRUMENTATION DIAGRAM的缩写。PID的设计是在PFD的基础上完成的。它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。

化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，PID 都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。

广义的PID可分为工艺管道和仪表流程图（即通常意义的PID）和公用工程管道和仪表流程图（即UID）两大类。

由于PID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计PID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其PID不可能完全相同，但也不会有太大的差异。PID通常有6~8版，视工程需要而定。

一套完整的PID及UID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。

下面，对PID及UID的设计进行简单介绍。

一．如何学习PID流程图

1、先将PID记下来，再对准现场学习和干活，进步速度很快。

2、从大到小，从面到点。先记住总流程，再熟悉局部流程。

3、应该先学原则流程，一般的化工装置都分为几个部分：原料—（预处理）—反应—后处理（分馏或稳定）—产品，然后再加上辅助的公用工程。原则流程不用到现场，在室内就可以学，等原则流程学明白了，再学PID图。

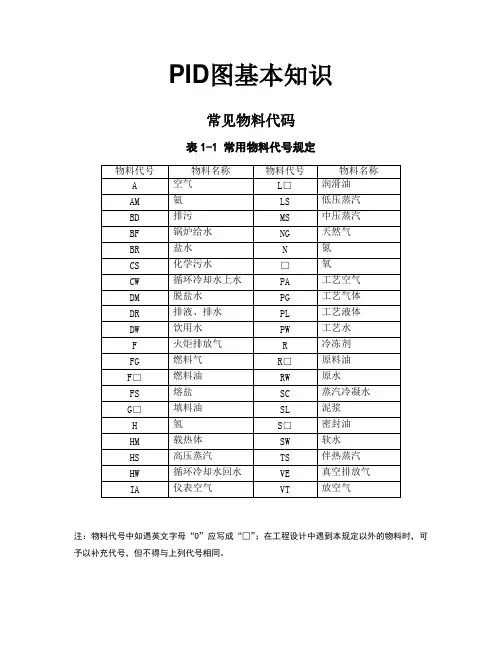

PID图基本知识

常见物料代码

表1-1 常用物料代号规定

物料代号 物料名称 物料代号 物料名称

A 空气 L□ 润滑油

AM 氨 LS 低压蒸汽

BD 排污 MS 中压蒸汽

BF 锅炉给水 NG 天然气

BR 盐水 N 氮

CS 化学污水 □ 氧

CW 循环冷却水上水 PA 工艺空气

DM 脱盐水 PG 工艺气体

DR 排液、排水 PL 工艺液体

DW 饮用水 PW 工艺水

F 火炬排放气 R 冷冻剂

FG 燃料气 R□ 原料油

F□ 燃料油 RW 原水

FS 熔盐 SC 蒸汽冷凝水

G□ 填料油 SL 泥浆

H 氢 S□ 密封油

HM 载热体 SW 软水

HS 高压蒸汽 TS 伴热蒸汽

HW 循环冷却水回水 VE 真空排放气

IA 仪表空气 VT 放空气

注：物料代号中如遇英文字母“O”应写成“□”；在工程设计中遇到本规定以外的物料时，可予以补充代号，但不得与上列代号相同。

表1-2 表示被测变量和仪表功能的字母代号

字母 第一字母 后继字母

被测变量或初始变量 修饰词 功 能

A 分析 报警

B 喷嘴火焰 供选用

C 电导率 控制

D 密度 差

E 电压（电动势） 检出元件

F 流量 比（分数）

G 尺度（尺寸） 玻璃

H 手动（人工触发）

I 电流 指示

J 功率 扫描

K 时间或时间程序 自动、手动操作器

L 物位 指示灯

M 水分或湿度

N 供选用 供选用

O 供选用 节流孔

P 压力或真空 试验点（接头）

Q 数量或件数 积分、计算 积分、积算

R 放射性 记录或打印

S 速度或频率 安全 开关或联锁

T 温度 传达（变送）

U 多变量 多功能

V 粘度 阀、挡板、百叶窗

W 重量或力 套管

X 未分类 未分类

Y 供选用 继动器或计算器

Z 位置 驱动、执行或未分类的执行器

注：“供选用”、“未分类”的字母可供个别设计自行选用，但要在图例中注明；用作修饰词的字母，在容易引起混淆时可改用小写；一台仪表或一个圆圈内，后继字母应按ICGTQSA的顺序标注。
