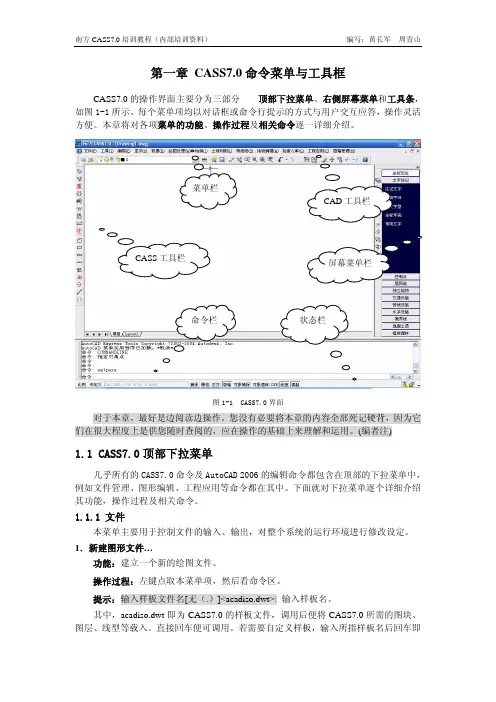

南方CASS入门：［1］数据处理
方法/步骤
1. 1
常见的全站仪数据提取处理,南方Cass可直接连接全站仪导出及处理数据。也可以把部分仪器测量的数据文件直接转换成为CASS格式数据.下面主要介绍如何使用Excel把不规范的数据文件处理在为可以Cass中使用的数据. (完整)CASS学习资料
文档大全 (完整)CASS学习资料
文档大全
2. 2
手动处理数据，手动处理数据需要先弄清楚Cass文件的格式,Cass文件名后缀为"。dat"，用记事本打开后文本格式为：
点号，编码，Y坐标，X坐标，高程
（中间的分隔符逗号为半角逗号），看下面几列数据。 (完整)CASS学习资料
文档大全 1,，365760。368,2936912。007,1118.852
2,,365763.273，2936902.668，1117.255
3,，365762.889，2936899.074，1117。074
4,，365763.195,2936898.847，1116.147
5，,365760.601,2936898。417，1118。924
3. 3
打开Excel,点打开文件,Excel默认文件后缀为“所有Excel文件”,大部分测量数据文件后缀为“.dat”文件，你需要更改文件类型为“所有文件”，测量的数据文件名才会显示在打开对话框中.
4. 4 (完整)CASS学习资料
文档大全 选择文件，点击打开，弹出导入文本对话框,默认选项为分隔符号。点击下一步
5. 5
第二步，选择分隔符号，一般情况下勾上逗号就OK，如果你对测量数据文件不是很清楚，可以把前面四个全勾上，点击完成。 (完整)CASS学习资料
文档大全
6. 6
文件打开后，找到文件中的：点号、X坐标、Y坐标、H高程,如果你的文件中有编码的话,需要把编码也找到。下图中我第一排是我加上去的标注。
(完整)CASS学习资料
文档大全 7. 7
按照下图中排列数据，第一列：点号；第二列:编码；第三列:Y坐标;第四列:X坐标;第五列：H高程，第二列的编码没有可以不填，留空则可.
8. 8
点击菜单栏中的另存为，在弹出的存为菜单中选择CSV格式，文件名中输入:"文件名.dat”,此处值得一提的是，如果你不加双引号,保存的文件名将会是:文件名。dat.csv,加上双引号后，保存的文件名是：文件名.dat，当然你可以直接输入文件名，然后再把保存好的文件包后缀更改为。dat格式，效果是一样的。点击保存,出现提示的话点“是”即可。用事本打开你保存的文件看看格式.现在可以把数据导入cass中了。 (完整)CASS学习资料
文档大全
END
南方CASS入门：［2］测量数据导入 (完整)CASS学习资料
文档大全 方法/步骤
1. 1
新建或打开己有CAD文件，点击菜单栏“绘图处理”,点击展高程点，如果是新建文件或文件中未保存有图型比例尺的话，Cass会提示你输入比例尺。Cass中比例尺保存于CAD文件的系统变量USERR1中。在弹出的对话框中选择处理好的以dat为后缀的数据文件。点击打开，展高程点就完成了.在CAD中相应的坐标位置显示数据文件中的高程。
(完整)CASS学习资料
文档大全
2. 2
展野外测点点号、展野外测点代码、展野外测点点位。这个三个命令步骤和展高程点一样，区别是展野外测点点号在CAD中显示是数据文件中的点号,展野外测点代码显示的是代码、展野外测点点位显示一个点.
在绘图中，展野外测点点位很少使用.因为野外测量，常用的两种方法是绘制草图和使用编码进行记录，所以在绘图时很多一种情况下是先展点号，绘制好草图中的点号绘制地物后，再展高程点绘制等高线。另一种情况是先使用简码引导自行绘制，再展点号和代码对CAD识别的地物进行修改。然后再展高程点绘制等高线。下图为所展的代码及点号。 (完整)CASS学习资料
文档大全
3. 3
展控制点，展控制点主要应用于大面积图形测量，控制点较多的的情况下使用.
点击展控制点后,弹出对话框,坐标数据文件格式和普通点坐标数据文件格式一样，选择好数据文件后，选择你所展点的类型。类型不一样，CAD中显示也不相同.
南方CASS入门:［3］等高线的绘制
方法/步骤1
1. 1
点击cass菜单栏中的等高线菜单下的建立DTM,弹出对话框.你可以有两种方式建立DTM，1、由数据文件生成，2、由图面高程点生成,第一种直接在对话框中选择相应的数据文件，第二种需要先把高程点展绘到CAD中。 (完整)CASS学习资料
文档大全
2. 2
完成第一步的选择，会生成如下图的三角网图形。三角网生成后,在等高线菜单栏下有几个命令可以对三角网进行处理。
1、过滤三角网：三角网中的三角形都是由图中相临的三个点组成，但部分三角形形成的夹角过小，会使生成出来的等高线达不到最终要求。
2、删三角形:生的三角网部分三角形会超出绘制等高线的范围,这部分需要删队。 (完整)CASS学习资料
文档大全
3. 3
处理完三角网，就可以点击等高线菜单栏下的绘制等高线命令来生成等高线了.最小高程和最大高程就是数据文件中的最大高程和最小高程。你可以通过两个高程来检查数据文件中是否有错误的高程，设置好等高距和拟合方式。点击确定 (完整)CASS学习资料
文档大全
4. 4
等高线生成完成，点击等高线菜单栏下的删三角网,删除三角网。
5. 5 (完整)CASS学习资料
文档大全 等高线生成完成了，不过生成的等高线只能算是一个模型。接下来需要对生成的等高线中不合理的位置进行修改。点击等高线菜单下的等高线局部替换,选择新画线,CAD中提示选择等高线时，点击等高线中需要候入的地方，开始画线,在合理的位置画一条线，画完后原等高线位置会调整至新画线的位置.
6. 6
调整完成等高线，需要把经过地物的等高线剪裁掉，如坎、公路，房屋，依比例围墙等。值得一提的是，经过坎的等高线不能直接剪断就行，还需要调整。
7. 7 (完整)CASS学习资料
文档大全 处理完成地物，还需要对等高线进行高程注记,南方CASS提供了批量注记和单独注记.在等高线菜单下的等高线注记，
单独注记：选择需要注记的等高线,再选择相邻的一根等高线。
批量注记：从低往高画一条线，点击沿直线高程注记，CASS会对所画线所经过的等高线进行标注。
高程注记完成后，需要对高程注记下的等高线进行消隐处理，在菜单：等高线->等高线修剪->批量修剪等高线，在弹出的对话框中，按下图进行选择，然后确定完成高程注记的消隐.
这样等高线的处理就完成了。
END (完整)CASS学习资料
文档大全
4. 4
简码识别，这一功能主要针对使用编码测量的的数据。测量者测量时不需要画草图,直接通过编码记录地型要素。测量的数据通过简码识别导入,系统按照编码直接绘制出图型。
点击菜单后，在弹出的对话框中选择带有编码的数据文件，就可以在CAD中生成图型.
E南方CASS入门：[4］地形图的纠正
方法/步骤
1. 1
把地形图插入到CAD中，根据地形图的坐标网格把地形图的实际位置找出来。CASS可以快速生成5千到10万的标准图框。
2. 2 (完整)CASS学习资料
文档大全 CASS中标准图框的生成方法：菜单栏绘图处理-〉小比例尺图幅，点击后会弹出一个对话框，标准图幅的四角都会有经纬度坐标，在对话框中输入左下角的经纬度坐标和中央子午线。就可以生成一个标准的地形图图框了.
(完整)CASS学习资料
文档大全
3. 3
普通非标准分幅的图框不能使用CASS自动绘制，这一类的纠图就是要根据参照底图的图框中的坐标，找出底图中坐标的位置，至少要找到四个。
4. 4
在菜单栏的工具-〉光栅图像—>图像纠正中，选择图像。在弹出的界面中，点击图面后面的拾取，点击参照底图框的左上角，然后点击实际后面的拾取，点击绘制的图框的左上角，然后点击添加，把数据添加到列表框中。以此类推,参照底图图框上的右上角、右下角、左下角分别对应图框中的右上角、右下角、左下角。你也可以添加图中和图框中对应的点,最少四个。 (完整)CASS学习资料
文档大全
5. 5
以上步聚完成后,点击纠正就可以纠正参照底图了。这样纠正底图，有时有些拉伸、扭曲过的图片也可以正常的纠正回来.
(完整)CASS学习资料
文档大全 END南方CASS入门：［5］三角网方量计算
DTM法:也叫三角网法，主要应用于平场的情况.
这种方法计算方量，在计算范围内，高程点越多计算出来的方量值越准确。
使用DTM法计算可以通过坐标文件、高程点、三角网。平时大多情况下使用高程点的居多。
工具/原料 (完整)CASS学习资料
文档大全 • AUTOCAD
• CASS
方法/步骤
1. 1
方量计算的几种方法在CASS菜单栏下工程应用中。
2. 2
把需要计算方量的高程点展绘到CAD中，在图中把需要计算的范围用多段线绘制出来。
(完整)CASS学习资料
文档大全 3. 3
点击第一步菜单中的根据图中高程点，接着CAD会提示你选择计算方量的范围。先把第二步中的范围线.弹出以下界面，在平场标高中填写平场标高及边界采样间距.
4. 4 (完整)CASS学习资料
文档大全 点击确定，CAD会弹出对话框，显示该范围内的挖方量、填方量.第三行文字显示是详细列表文件。该文件位于CASS安装目录下的SYSTEM目录中。文件名dtmtf.log,文件打开后显示如下
(完整)CASS学习资料
文档大全
5. 5
点击确定后CAD会提示你选择一个点，选择好点以后CAD会以这个点为左下角绘制成果表。成果表中列出了方量计算范围的各种信息。
