全自动生化分析仪原理

  • 格式：docx
  • 大小：37.19 KB
  • 文档页数：2

全自动生化分析仪原理

全自动生化分析仪，简称生化仪，是一种常用于临床和科研领域的仪器设备。它主要用于分析生物体内的化学成分，包括血液、尿液、体液等样本中的各种生化指标，如蛋白质、糖类、脂类、酶类等。生化仪的原理涉及光学技术、电子技术以及医学生化分析的基本原理。下面将详细介绍全自动生化分析仪的原理。

全自动生化分析仪的工作原理主要包括：光学测量原理、光电传感器原理、生化反应原理和分析算法原理。

首先，光学测量原理是全自动生化分析仪实现生化分析的基础。该仪器利用了光学测量技术，通过测量样本与特定波长光线的相互作用来得到样本中化学成分的信息。一般来说，生化仪中的光学系统由光源、样本池、入射光束、检测器和数据采集系统组成。当样本进入仪器后，光源会发出特定波长的光，样本会吸收、散射、透射部分光线，这些被样本处理后的光线进入到检测器中，通过检测器接收并转换为电信号。最后，数据采集系统对这些电信号进行处理和分析，从而得到样本中化学成分的浓度等信息。

其次，光电传感器原理是实现全自动生化分析仪的关键技术之一。光电传感器是一种能将光信号转换为电信号的器件。在生化仪中，光电传感器用于将样本处理后的光信号转换为电信号。一般来说，光电传感器直接集成在仪器的光学系统中，能够精确地测量光强度的变化。通过光电传感器的检测，仪器可以获得样本中化学成分的光学信号，并将其转换为电信号进行下一步的计算和分析。

再次，生化反应原理是全自动生化分析仪实现生化分析的基本原理之一。生化反应是指样本中的化学成分与特定试剂发生化学反应，并产生可用于分析和检测的光学信号。生化仪通过预先设定的检测方法，将样本与特定试剂混合，诱发特定的化学反应。这些化学反应会在样本中产生可测量的光学变化，如吸光度、荧光等，从而间接地反映出样本中化学成分的含量和浓度。 最后，分析算法原理是全自动生化分析仪分析样本中化学成分的重要基础。通过对样本处理后的光学信号进行处理、计算和分析，生化仪可以得到样本中各种生化指标的浓度和含量。这些分析算法一般基于统计学原理、测量学原理、比色法、光谱学原理等，通过仪器内部的计算和数据处理系统输出最终的分析结果。

综上所述，全自动生化分析仪的原理主要包括光学测量原理、光电传感器原理、生化反应原理和分析算法原理。通过对样本的光学测量、光电传感器信号转换、生化反应以及计算和分析等步骤，该仪器可以实现高效、精确地分析生物体内的各种化学成分。它在临床和科研领域的应用，对于诊断疾病、评估治疗效果、研究生物体代谢和生化过程等方面都发挥着重要作用。

合集下载

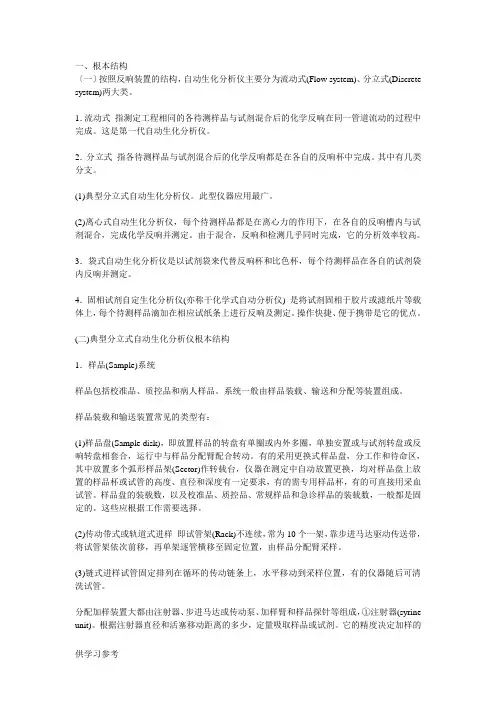

全自动生化分析仪工作原理(1)

全自动生化分析仪工作原理(1)

供学习参考 一、根本结构

〔一〕按照反响装置的结构，自动生化分析仪主要分为流动式(Flow system)、分立式(Discrete

system)两大类。

1．流动式 指测定工程相同的各待测样品与试剂混合后的化学反响在同一管道流动的过程中完成。这是第一代自动生化分析仪。

2．分立式 指各待测样品与试剂混合后的化学反响都是在各自的反响杯中完成。其中有几类分支。

(1)典型分立式自动生化分析仪。此型仪器应用最广。

(2)离心式自动生化分析仪，每个待测样品都是在离心力的作用下，在各自的反响槽内与试剂混合，完成化学反响并测定。由于混合，反响和检测几乎同时完成，它的分析效率较高。

3．袋式自动生化分析仪是以试剂袋来代替反响杯和比色杯，每个待测样品在各自的试剂袋内反响并测定。

4．固相试剂自定生化分析仪(亦称干化学式自动分析仪) 是将试剂固相于胶片或滤纸片等载体上，每个待测样品滴加在相应试纸条上进行反响及测定。操作快捷、便于携带是它的优点。

(二)典型分立式自动生化分析仪根本结构

1．样品(Sample)系统

样品包括校准品、质控品和病人样品。系统一般由样品装载、输送和分配等装置组成。

样品装载和输送装置常见的类型有：

(1)样品盘(Sample disk)，即放置样品的转盘有单圈或内外多圈，单独安置或与试剂转盘或反响转盘相套合，运行中与样品分配臂配合转动。有的采用更换式样品盘，分工作和待命区，其中放置多个弧形样品架(Sector)作转载台，仪器在测定中自动放置更换，均对样品盘上放置的样品杯或试管的高度、直径和深度有一定要求，有的需专用样品杯，有的可直接用采血试管。样品盘的装载数，以及校准品、质控品、常规样品和急诊样品的装载数，一般都是固定的。这些应根据工作需要选择。

(2)传动带式或轨道式进样 即试管架(Rack)不连续，常为10个一架，靠步进马达驱动传送带，将试管架依次前移，再单架逐管横移至固定位置，由样品分配臂采样。

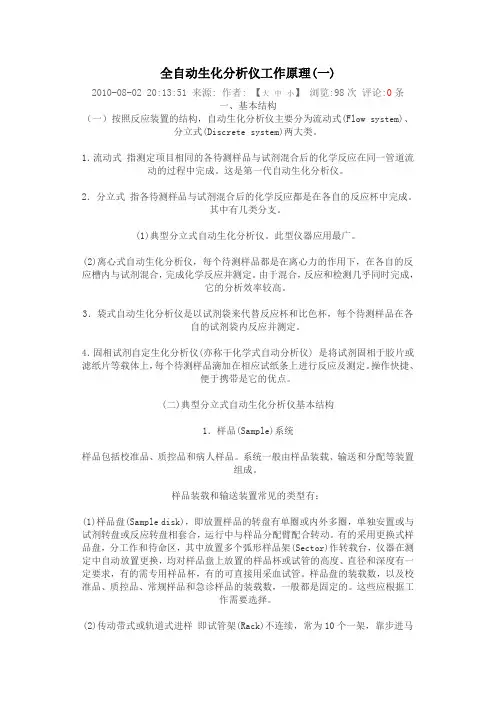

全自动生化分析仪工作原理2

全自动生化分析仪工作原理2

全自动生化分析仪工作原理(一)

2010-08-02 20:13:51 来源: 作者: 【大 中 小】 浏览:98次 评论:0条

一、基本结构

（一）按照反应装置的结构，自动生化分析仪主要分为流动式(Flow system)、分立式(Discrete system)两大类。

1．流动式 指测定项目相同的各待测样品与试剂混合后的化学反应在同一管道流动的过程中完成。这是第一代自动生化分析仪。

2．分立式 指各待测样品与试剂混合后的化学反应都是在各自的反应杯中完成。其中有几类分支。

(1)典型分立式自动生化分析仪。此型仪器应用最广。

(2)离心式自动生化分析仪，每个待测样品都是在离心力的作用下，在各自的反应槽内与试剂混合，完成化学反应并测定。由于混合，反应和检测几乎同时完成，它的分析效率较高。

3．袋式自动生化分析仪是以试剂袋来代替反应杯和比色杯，每个待测样品在各自的试剂袋内反应并测定。

4．固相试剂自定生化分析仪(亦称干化学式自动分析仪) 是将试剂固相于胶片或滤纸片等载体上，每个待测样品滴加在相应试纸条上进行反应及测定。操作快捷、便于携带是它的优点。

(二)典型分立式自动生化分析仪基本结构

1．样品(Sample)系统

样品包括校准品、质控品和病人样品。系统一般由样品装载、输送和分配等装置组成。

样品装载和输送装置常见的类型有：

(1)样品盘(Sample disk)，即放置样品的转盘有单圈或内外多圈，单独安置或与试剂转盘或反应转盘相套合，运行中与样品分配臂配合转动。有的采用更换式样品盘，分工作和待命区，其中放置多个弧形样品架(Sector)作转载台，仪器在测定中自动放置更换，均对样品盘上放置的样品杯或试管的高度、直径和深度有一定要求，有的需专用样品杯，有的可直接用采血试管。样品盘的装载数，以及校准品、质控品、常规样品和急诊样品的装载数，一般都是固定的。这些应根据工作需要选择。

(2)传动带式或轨道式进样 即试管架(Rack)不连续，常为10个一架，靠步进马

半自动生化分析仪参数

半自动生化分析仪参数

FENGHUI 丰 生化试剂半自动生化仪通用参数 汇

Test Name 测试名称 ALT AST ALP γ-GT CHE HBDH LDH-L CK CK-MB AMY UREA UA CRE

Analysis Procedure 分析方法 KIN KIN KIN KIN KIN KIN KIN KIN KIN KIN TWO

POINT END TWO

POINT

Factor 计算因子 -2572 -2572 2713 1158 11730 -4984 9807 4127 8254 2933 NO NO NO

Standard 标 准 NO NO NO NO NO NO NO NO NO NO 17.86 0.36 177

Wavelength(nm) 波 长 340 340 405 405 405 340 340 340 340 405 340 520 510

Reagent blank 试剂空白 NO* NO* YES YES YES NO* YES YES YES YES NO* YES YES

Sample blank 样品空白 NO NO NO NO NO NO NO NO NO NO NO NO NO

Daly time(sec) 延迟时间 60 60 60 30 30 30 30 120 120 60 30 5 60

Measuring time(sec) 测量时间 60 60 60 60 60 60 60 60 60 60 150 --- 120

Temperature(℃) 温 度 37 37 37 37 37 37 37 37 37 37 37 37 37

Unit 单 位 U/L U/L U/L U/L U/L U/L U/L U/L U/L U/L mmol/L μmol/L Μmol/L

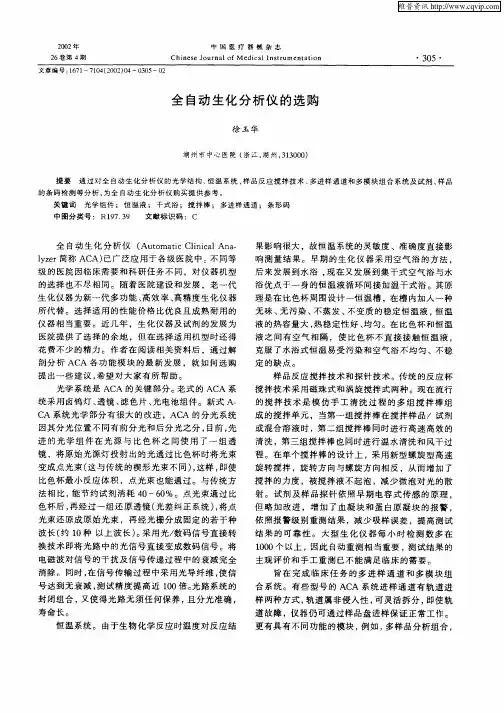

全自动生化分析仪的选购

全自动生化分析仪的选购

２００２年　２６卷第４期　中国医疗器械杂志　Ｃｈｉｎｅｓｃ　Ｊｏｕｒｎａｌ　ｏｆ　Ｍｅｄｉｃａｌ　ｌｎｓｔｒｕｍｅｎｔａｔｉｏｎ　・３０５・　文章编号：１６７１—７１０４（２００２）０４—０３０５一Ｏ２　全自动生化分析仪的选购　徐玉华　湖州市中心医院（浙江，湖州，３１３０００）　提要通过对全自动生化分析仪的光学结构、恒温系统、样品反应搅拌技术、多进样通道和多模块组合系统及试剂、样品　的条码检测等分析，为全自动生化分析仪购买提供参考。　关键词光学组件；恒温液；干式浴；搅拌棒；多进样通道；条形码　中图分类号：Ｒ１９７．３９　文献标识码：Ｃ　全自动生化分析仪（Ａｕｔｏｍａｔｉｃ　Ｃｌｉｎｉｃａｌ　Ａｎａ—　ｌｙｚｅｒ简称ＡＣＡ）已广泛应用于各级医院中。不同等　级的医院因临床需要和科研任务不同，对仪器机型　的选择也不尽相同。随着医院建设和发展，老一代　生化仪器为新一代多功能、高效率、高精度生化仪器　所代替。选择适用的性能价格比优良且成熟耐用的　仪器相当重要。近几年，生化仪器及试剂的发展为　医院提供了选择的余地，但在选择适用机型时还得　花费不少的精力。作者在阅读相关资料后，通过解　剖分析ＡＣＡ各功能模块的最新发展，就如何选购　提出一些建议，希望对大家有所帮助。　光学系统是ＡＣＡ的关键部分。老式的ＡＣＡ系　统采用卤钨灯、透镜、滤色片、光电池组件。新式Ａ—　ＣＡ系统光学部分有很大的改进，ＡＣＡ的分光系统　因其分光位置不同有前分光和后分光之分，目前，先　进的光学组件在光源与比色杯之间使用了一组透　镜，将原始光源灯投射出的光通过比色杯时将光束　变成点光束（这与传统的楔形光束不同），这样，即使　比色杯最小反应体积，点光束也能通过。与传统方　法相比，能节约试剂消耗４０—６０％。点光束通过比　色杯后，再经过一组还原透镜（光差纠正系统），将点　光束还原成原始光束，再经光栅分成固定的若干种　波长（约ｌ０种以上波长）。采用光／数码信号直接转　换技术即将光路中的光信号直接变成数码信号。将　电磁波对信号的干扰及信号传递过程中的衰减完全　消除。同时，在信号传输过程中采用光导纤维，使信　号达到无衰减，测试精度提高近１００倍。光路系统的　封闭组合，又使得光路无须任何保养，且分光准确，　寿命长。　恒温系统。由于生物化学反应时温度对反应结　果影响很大，故恒温系统的灵敏度、准确度直接影　响测量结果。早期的生化仪器采用空气浴的方法，　后来发展到水浴，现在又发展到集干式空气浴与水　浴优点于一身的恒温液循环间接加温干式浴。其原　理是在比色杯周围设计一恒温槽，在槽内加入一种　无味、无污染、不蒸发、不变质的稳定恒温液，恒温　液的热容量大，热稳定性好、均匀。在比色杯和恒温　液之间有空气相隔，使比色杯不直接接触恒温液，　克服了水浴式恒温易受污染和空气浴不均匀、不稳　定的缺点。　样品反应搅拌技术和探针技术。传统的反应杯　搅拌技术采用磁珠式和涡旋搅拌式两种。现在流行　的搅拌技术是模仿手工清洗过程的多组搅拌棒组　成的搅拌单元，当第一组搅拌棒在搅拌样品／试剂　或混合溶液时，第二组搅拌棒同时进行高速高效的　清洗，第三组搅拌棒也同时进行温水清洗和风干过　程。在单个搅拌棒的设计上，采用新型螺旋型高速　旋转搅拌，旋转方向与螺旋方向相反，从而增加了　搅拌的力度，被搅拌液不起泡，减少微泡对光的散　射。试剂及样品探针依照早期电容式传感的原理，　但略加改进，增加了血凝块和蛋白原凝块的报警，　依照报警级别重测结果，减少吸样误差，提高测试　结果的可靠性。大型生化仪器每小时检测数多在　１０００个以上，因此自动重测相当重要，测试结果的　主观评价和手工重测已不能满足临床的需要。　旨在完成临床任务的多进样通道和多模块组　合系统。有些型号的ＡＣＡ系统进样通道有轨道进　样两种方式，轨道属非侵入性，可灵活拆分，即使轨　道故障，仪器仍可通过样品盘进样保证正常工作。　更有具有不同功能的模块，例如，多样品分析组合，
