差分放大电路
一. 实验目的:
1． 掌握差分放大电路的基本概念；
2． 了解零漂差生的原理与抑制零漂的方法；
3． 掌握差分放大电路的基本测试方法。
二. 实验原理:
1. 由运放构成的高阻抗差分放大电路
图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。 最好仔细阅读后下载，感谢您的使用！

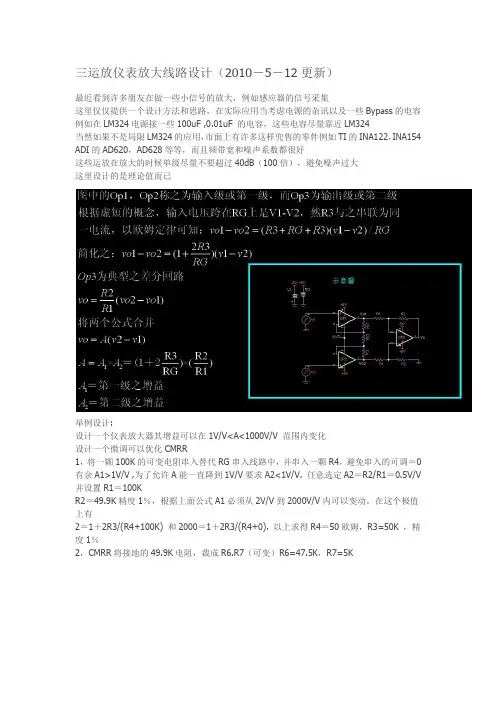

2 / 6 A1A2A3RS1510Rs2510R310KR410KR510KR610KR151KRp1KR251KVi1Vi2Vo
从图中可以看到A1、A2两个同相运放电路构成输入级，在与差分放大器A3串联组成三运放差分防大电路。电路中有关电阻保持严格对称,具有以下几个优点:
(1)A1和A2提高了差模信号与共模信号之比,即提高了信噪比;
(2)在保证有关电阻严格对称的条件下,各电阻阻值的误差对该电路的共模抑制比KCMRR没有影响;
(3)电路对共模信号几乎没有放大作用,共模电压增益接近零。
因为电路中R1=R2、 R3=R4、 R5=R6 ，故可导出两级差模总增益为：
35P1pi2i1ovdRRR2RRuuuA
通常，第一级增益要尽量高，第二级增益一般为1~2倍，这里第一级选择100倍，第二级为1倍。则取R3=R4=R5=R6=10KΩ,要求匹配性好，一般用金属膜精密电阻，阻值可在10KΩ~几百KΩ间选择。则
Avd=(RP+2R1)/RP
先定RP，通常在1KΩ~10KΩ内，这里取RP＝1KΩ，则可由上式求得R1=99RP/2=49.5KΩ
取标称值51KΩ。通常RS1和RS2不要超过RP/2，这里选RS1＝ RS2＝510，用于保护运放输入级。
A1和A2应选用低温飘、高KCMRR的运放，性能一致性要好。
三. 实验内容
1． 搭接电路
2． 静态调试
要求运放各管脚在零输入时，电位正常，与估算值基本吻合。 最好仔细阅读后下载，感谢您的使用！
3 / 6 3． 动态调试
根据电路给定的参数，进行高阻抗差分放大电路的输出测量。可分为差模、共模方式输入，自拟实验测试表格，将测试结果记录在表格中。
1实验数据测量
改变输入信号，测量高阻抗差分放大电路的输出。输入数据表格如下：
输出信号(v) 输入信号(v)
Vi1＝0 Vi1＝0.01 Vi1＝-0.01 Vi1＝0.01 Vi1＝0.03 Vi1＝-0.01 Vi1＝0.03
Vi2＝0 Vi2＝-0.01 Vi2＝0.01 Vi2＝0.01 Vi2＝-0.01 Vi2＝0.03 Vi2＝0.03
VOdA1 1.032 -1.027 2.071 -2.046
VOdA2 -1.027 1.032 2.046 2.071
VOdA3 -2.056 2.061 4.115 4.119
VOcA1 2.249mv 12.249mv 32.248 mv
VOcA2 2.249mv 12.249mv 32.248 mv
VOcA3 2.044mv 2.044mv 2.043mv
KCMRR
输出信号(v) 输入信号(v)
Vi1＝0.01V，F=1KHz Vi2＝0.01V，F=1KHz,相 最好仔细阅读后下载，感谢您的使用！
4 / 6 正弦信号 位与Vi1相反
正弦信号
最好仔细阅读后下载，感谢您的使用！
5 / 6
四．实验仪器及主要器件
1．仪器
示波器
低频信号发生器
直流稳压电源
2．元器件
集成运放OP07 3只
电阻若干 最好仔细阅读后下载，感谢您的使用！
