XX新建工程（1标段)

临近带电体作业施工方案

doc

doc2

XX有限公司

二〇一五年十一月

一、编制说明 .................................................................................................................... 0

二、编制依据 .................................................................................................................... 0

三、适用范围 .................................................................................................................... 1

四、施工概况 .................................................................................................................... 1

1、工程概况 ................................................................................................................ 1

2、临近带电体安全距离 ............................................................................................ 1

3、临近带电体施工具体位置 ..................................................................................... 2

五、安全策划： ................................................................................................................ 4

1、成立施工临近带电体作业安全管理小组，成员构成及其职责分工如下： ....... 4

2、风险分析及预控措施 ............................................................................................ 5

3、安全预控措施： .................................................................................................... 5 doc

doc3 4、施工中临近高压带电体作业安全风险及风险预控措施 ...................................... 7

六、发生事故的应急预案 .............................................................................................. 11

1、基本原则 .............................................................................................................. 11

2、紧急联络 .............................................................................................................. 11

3、应急措施 .............................................................................................................. 12

doc

doc0 一、编制说明

为确保XX工程临近带电体施工的安全管理，保证人员、设备安全，防止发生停电事故。特制定本专项施工方案。

二、编制依据

1. 《电力建设安全工作规程第2部分：架空电力线路》（DL 5009·2-2004）

2. 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2014

3. 《关于印发〈国家电网公司电力建设起重机械安全管理重点措施(试行)〉的通知》(国家电网基建〔2008〕696号

4. 《国家电网公司基建安全管理规定》国网（基建/2）173-2014

5. 《起重机械安全规程》（GB 6067.1-2010）

6. 《国家电网公司电力建设起重机械安全监督管理办法》国家电网安监【2008】891号

7. 《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）176-2014

8. 《建筑起重机械安全监督管理规定》中华人民共和国建设部令第166号

9. 《中国南方电网有限责任公司电力安全工作规程》Q/CSG510001-2015

10. 本工程施工总说明书及其他设计文件

doc

doc1 三、适用范围

本施工方案适用于XX工程临近带电体作业施工。

四、施工概况

1、工程概况

我公司承接XX新建工程，是从XX500kV站220kV构架起，至XX，全程均为XX双回线路。

本工程XX标段，按同塔双回路建设铁塔共计XX基，其中：双回路耐张、转角塔10基，其余31基为直线塔；全长约XXkm。导线采用2×JL/LB1A-630/45型铝包钢芯铝绞线，地线采用2根24芯OPGW-24B1-128[80;199.]型光缆。

2、临近带电体安全距离

2、1临近带电体工作时，作业人员活动范围及其所携带的工具、材料等，与带电体的最小安全距离应不小于表1的规定。

表1 作业人员活动范围及其所携带的工具、材料等，与带电体的最小安全距离

电压（kV） 10及以下 20、35 66、110 220 500

最小安全距离（m） 1.0 2.5 3.0 4.0 6.0

2、2采用挖掘机、起重机等机械设备作业时能确保机械与架空线路的安全距离应不小于表1规定。 doc

doc2 表2 机械设备与架空线路的最小安全距离

电压（kV） <1 35-66 110 220 500

最小安全距离（m） 3.0 4.0 5.0 6.0 8.5

3、临近带电体施工具体位置

XX临近带电体施工及措施

序号杆号临近带电体架线作业措施临近带电体立塔作业措施

1 P3-P4 跨越XX线G13-G14 设置安全区域、停电、派专人看守 P3 设置安全区域、派专人看守

2 P5-P6 跨越通信线1条，跨越公路2条设置安全区域、搭设跨越架，派专人看守 P6 设置安全区域、派专人看守

3 P6-P7 跨越XX线43#-45# 设置安全区域、搭设跨越架、派专人看守 P7 设置安全区域、派专人看守

4 P10-P11 跨越XX线39#-41#，380V线1条设置安全区域、搭设跨越架、派专人看守 P11 设置安全区域、派专人看守

5 P11-P12 跨越380V线 1条设置安全区域、P11 设置安全区doc

doc3 派专人看守域、派专人看守

6 P13-P14 跨越380V线 1条，220V线1条设置安全区域、派专人看守 P13 设置安全区域、派专人看守

7 P14-P15 跨越380V线 1条设置安全区域、派专人看守 P15 设置安全区域、派专人看守

8 P16-P17 跨越通信线1条设置安全区域、派专人看守 P16 设置安全区域、派专人看守

9 P17-P18 跨越通信线1条，220V线1条设置安全区域、派专人看守 P18 设置安全区域、派专人看守

10 P18-P19 跨越XX线20#-21#杆设置安全区域、搭设跨越架、派专人看守 P18 设置安全区域、派专人看守

11 P26-P27 跨越380V线 3条设置安全区域、派专人看守 P26 设置安全区域、派专人看守

12 P30-P31 跨越XX线20#-21#杆，380V线1条设置安全区域、搭设跨越架、派专人看守 P30 设置安全区域、派专人看守

13 P31-P32 跨越380V线 3条设置安全区域、派专人看守 P32 设置安全区域、派专人看守 doc

doc4 14 P33-P34 跨越XX线61#-62#杆，水泥路1条设置安全区域、搭设跨越架、派专人看守 P34 设置安全区域、派专人看守

15 P37-P38 跨越380V线1条设置安全区域、派专人看守 P37 设置安全区域、派专人看守

16 P38-P39 跨越220V线1条设置安全区域、派专人看守 P38 设置安全区域、派专人看守

17 P40-P41 跨越220V线2条设置安全区域、派专人看守 P40 设置安全区域、派专人看守

五、安全策划：

1、成立施工临近带电体作业安全管理小组，成员构成及其职责分工如下：

姓名职务职责联系电话

XX 组长负责联络、协调各单位和相关方工作

XX 副组长负责现场施工临近高压带电体作业指导工作，全面负责现场各项安全措施落实工作。

XX 成员负责技术交底和现场检查工作

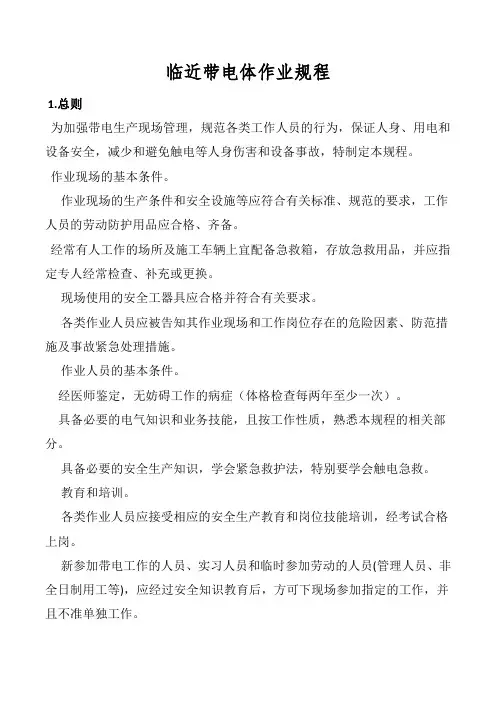

临近带电体作业规程

1.总则

为加强带电生产现场管理，规范各类工作人员的行为，保证人身、用电和设备安全，减少和避免触电等人身伤害和设备事故，特制定本规程。

作业现场的基本条件。

作业现场的生产条件和安全设施等应符合有关标准、规范的要求，工作人员的劳动防护用品应合格、齐备。

经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应指定专人经常检查、补充或更换。

现场使用的安全工器具应合格并符合有关要求。

各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。

作业人员的基本条件。

经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。

具备必要的电气知识和业务技能，且按工作性质，熟悉本规程的相关部分。

具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。

教育和培训。

各类作业人员应接受相应的安全生产教育和岗位技能培训，经考试合格上岗。

新参加带电工作的人员、实习人员和临时参加劳动的人员(管理人员、非全日制用工等)，应经过安全知识教育后，方可下现场参加指定的工作，并且不准单独工作。任何人发现有违反本规程的情况，应立即制止，经纠正后才能恢复作业。各类作业人员有权拒绝违章指挥和强令冒险作业；在发现直接危及人身、用电和设备安全的紧急情况时，有权停止作业或者在采取可能的紧急措施后撤离作业场所，并立即报告。

电气设备分为高压和低压两种。高压电气设备：电压等级在1000V及以上者；低压电气设备：电压等级在1000V以下者。

本规程适用于南水北调范围内临近带电体作业的工作人员。所谓临近带电作业是指在运行中的电压在250V及以上的发电、变电、输配电和带电运行的电气设备附近进行的可能影响电气设备和人员安全的一切作业。

2.一般规定

作业前，应对现场周边环境、作业部位进行检查，确认带电体及其电压等级，明确最小安全距离。

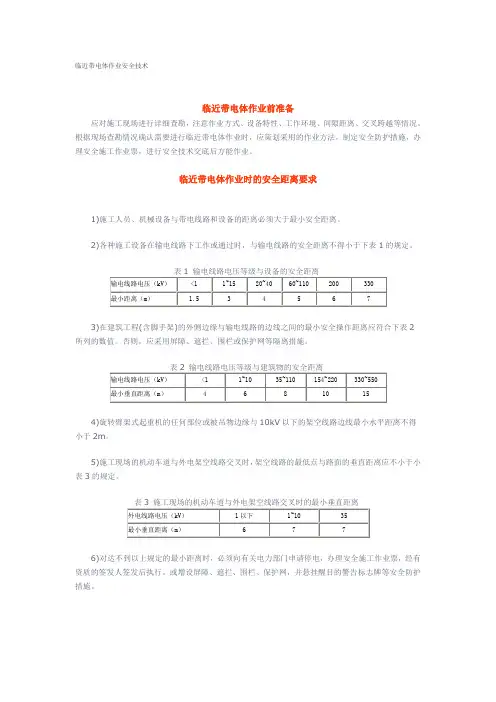

临近带电体作业安全技术

临近带电体作业前准备

应对施工现场进行详细查勘，注意作业方式、设备特性、工作环境、间隙距离、交叉跨越等情况。根据现场查勘情况确认需要进行临近带电体作业时，应策划采用的作业方法，制定安全防护措施，办理安全施工作业票，进行安全技术交底后方能作业。

临近带电体作业时的安全距离要求

1)施工人员、机械设备与带电线路和设备的距离必须大于最小安全距离。

2)各种施工设备在输电线路下工作或通过时，与输电线路的安全距离不得小于下表1的规定。

表1 输电线路电压等级与设备的安全距离

输电线路电压（kV） <1 1~15 20~40 60~110 200 330

最小距离（m） 1.5 3 4 5 6

3)在建筑工程(含脚手架)的外侧边缘与输电线路的边线之间的最小安全操作距离应符合下表2所列的数值。否则，应采用屏障、遮拦、围栏或保护网等隔离措施。

表2 输电线路电压等级与建筑物的安全距离

输电线路电压（kV） <1 1~10 35~110 154~220 330~550

最小垂直距离（m） 4 6 8 10

4)旋转臂架式起重机的任何部位或被吊物边缘与10kV以下的架空线路边线最小水平距离不得小于2m。

5)施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的垂直距离应不小于小表3的规定。

表3 施工现场的机动车道与外电架空线路交叉时的最小垂直距离

外电线路电压（kV） 1以下 1~10 35

最小垂直距离（m） 6 7 7

6)对达不到以上规定的最小距离时，必须向有关电力部门申请停电，办理安全施工作业票，经有资质的签发人签发后执行。或增设屏障、遮拦、围栏、保护网，并悬挂醒目的警告标志牌等安全防护措施。

临近带电体作业人员要求

1)临近带电体作业现场应安排专人监护，对于复杂工作，应增设监护人。

2)临近带电体作业时施工人员应穿长袖衣和长裤。
