Omp磁力齿轮泵使用说明书一、概述：磁力齿轮泵是一种通过磁力耦合传动的齿轮泵。
壳体采用优质不锈钢316L制造，齿轮由PEEK 塑料精密注塑制成。
具有高压力，小流量无渗漏，耐腐蚀，耐高温的特点。
齿轮泵与微型电机组成的齿轮泵单元。
广泛用于医疗、化工、科研、食品加工、清洗、印刷、水处理、喷涂、包装计量等领域。
二、型号说明二、安装与使用：1.打开泵进口的封口，注意打开封口后务必保持泵内的清洁，以免造成泵卡死。
2.泵的进出管道，请按泵壳上箭头表示位置安装，3.泵的进出管应加密封处理和固定。
（特别是进口如有漏气现象会造成泵工作时的噪音增大）。
4.泵在工作前应先将泵内充满液体，以保证泵能可靠的吸入液体。
禁止泵在无液体状态下空转。
5.泵应安装在有减震装置的基础上，以减少泵的震动和噪音。
6.泵吸入的液体中颗粒的直径必须小于40微米。
7.电机的接线：⑴三相交流电机：Y型接法输入380V三相交流电源。
△型接法输入三相220V交流电源。
⑵单相交流电机：接线端子：D1 K1 D2 K2:接220V单相电源，（MG200系列接2微法电容，MG300系列接4微法电容）,短接。
(3)直流无刷电机：A:MG200系列a.外置驱动器①：红色粗导线接DC24V+ ，黑色粗导线接地②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。
③：白，蓝色二根细线与黑色细线同时短接，泵正转，同时断开，泵处于制动状态。
白色细线与黑色细线短接，泵反转，断开，泵处于制动状态④：黄色细线与黑色细线短接，泵停转，断开，泵运转。
b.内置驱动器①：红色导线接DC24V+ ，黑色导线接地，②：C，D，F三根细线连接的电位器为泵的流量调节控制。
③：白色细线为方向控制于黑色线短接时为正转，反之为反转④：附加说明红色粗线接+24V 黑色粗线接负端红色细线接电位器一端，黑色细线接电位器一端，绿色细线接电位器中心抽头。
白色细线短接正转，断开反转。
B:MG300系列a. 外置驱动器①：红色粗导线接DC24V+ ，黑色粗导线接地②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。

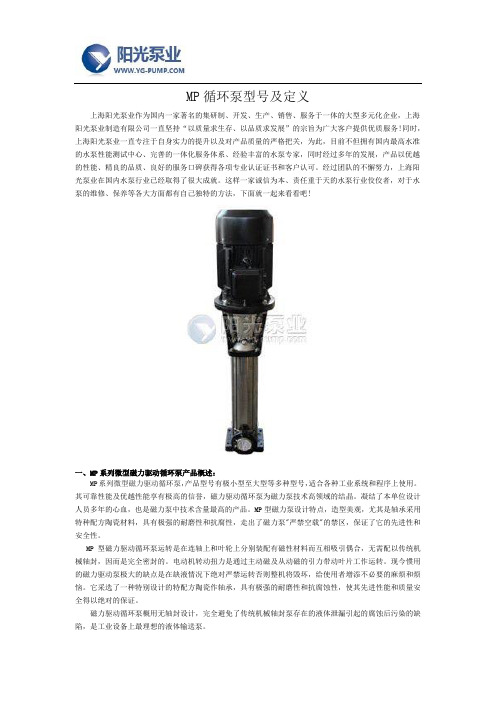

MP循环泵型号及定义上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、MP系列微型磁力驱动循环泵产品概述：MP系列微型磁力驱动循环泵，产品型号有极小型至大型等多种型号，适合各种工业系统和程序上使用。
其可靠性能及优越性能享有极高的信誉，磁力驱动循环泵为磁力泵技术高领域的结晶。
凝结了本单位设计人员多年的心血，也是磁力泵中技术含量最高的产品。
MP型磁力泵设计特点，造型美观，尤其是轴承采用特种配方陶瓷材料，具有极强的耐磨性和抗腐性，走出了磁力泵"严禁空载"的禁区，保证了它的先进性和安全性。
MP型磁力驱动循环泵运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合，无需配以传统机械轴封，因而是完全密封的。
电动机转动扭力是通过主动磁及从动磁的引力带动叶片工作运转。
现今惯用的磁力驱动泵极大的缺点是在缺液情况下绝对严禁运转否则整机将毁坏，给使用者增添不必要的麻烦和烦恼。
它采选了一种特别设计的特配方陶瓷作轴承，具有极强的耐磨性和抗腐蚀性，使其先进性能和质量安全得以绝对的保证。
磁力驱动循环泵概用无轴封设计，完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷，是工业设备上最理想的液体输送泵。
二、MP系列微型磁力驱动循环泵型号定义：三、MP系列微型磁力驱动循环泵产品用途：化学工业：碳酸钠化工业（盐酸、次氯酸、二次化学品的生产）；氟化物、化学肥料的生产；气体吸收塔反应液体循环；油脂提炼（硫酸）；废酸类的回收及再生系统；化工厂和运输车辆间的强酸类输送。
i【IMC(CIH)型不锈钢磁力泵】产品：【IMC(CIH)型不锈钢磁力泵】产品简介：IMC(CIH)型磁力传动离心泵是我公司最新研究开发的新型完全无泄漏耐腐蚀泵，其技术指标与国外同类产品水平相当。
性能、尺寸和标记符合ISO2858/GB5662/DIN24256标准。
外形安装尺寸与IH型泵一致，方便用户IMC(CIH)型磁力传动离心泵适用与石油、化工、环保、制药、食品、造纸、印染、电镀、污水处理等行业，是易燃、易爆、易汽化、有毒、稀有贵重和各种和各种腐蚀液体输送的理想设备。
【IMC(CIH)型不锈钢磁力泵】型号意义：【IMC(CIH)型不锈钢磁力泵】性能参数：型号流量扬程转速轴功率效率气蚀余量配带电动机型号功率Q (m^3/h)H(m)n(r/min)Pa(kw)η(%)(NPSH)rm输送介质比重g/cm^3≤1≤1.3≤1.84IMC50-32-1257.512.515222018.529001.491.621.633042433.53.54.0YYB90L-22.2YYB100L-23.0YYB112M-24.0IMC50-32-1607.512.51534322929002.482.792.962839403.53.54.0YYB100L-23.0YYB112M-24.0YYB132S1-25.5IMC50-32-2007.512.51552.5504829005.105.496.132131322.52.53.0YYB132S2-257.5YYB132S2-27.5YYB160M1-211IMC50-32-2507.512.515222018.529009.5710.8913.3217.525263.53.54.0YYB160M2-215YYB160L-218.5YYB180M-222IMC65-50-125152530222018.529002.252.672.914051523.53.54.0YYB100L-23.0YYB112M-24.0YYB132S1-25.5IMC65-50-160152530343229.529004.345.075.483243443.53.54.0YYB132S1-25.5YYB132S2-27.5YYB160M1-211IMC65-40-20015203053504729008.669.2010.12537383.53.54.0YYB160M1-211YYB160M2-215YYB160L1-218.5IMC65-40-250152530828078.5290013.414.7216.882537383.53.54.0YYB160L-218.5YYB180M-222YYB200L1-230IMC65-40-315152530127125123290027.3327.4430.441931333.53.54.0YTB200l2-237YYB225M-245YYB280S-275IMC80-65-12530506022.5201829004.485.245.554152534.04.04.5YYB132S1-25.5YYB132S2-27.5YYB160M1-211IMC80-65-16030506034322929007.729.089.673648494.04.04.5YYB160M1-211YYB160M2-215YYB160L1-218.5IMC80-50-200305060535047290012.0314.8016.343646474.04.04.5YYB160M1-211YYB160M2-215YYB160L1-218.5IMC80-50-250305060848075290019.0623.6826.073646474.04.04.5YYB200L1-230YYB200L2-237YYB225M-245IMC80-50-315305060128125123290036.0540.5644.752942454.04.04.5YYB250M-255YYB280S-215YYB280M-290IMC100-80-12560100232029008.359.7345564.04.0YYB160M1-2YYB160M2-2YYB160L-212016.59.4657 4.5111518.5IMC100-80-16060100120353228290012.4315.8516.344655564.04.04.5YYB160L-218.5YYB180M-222YYB200L1-230IMC100-65-20060100120545047290021.0125.6928.444253564.04.04.5YYB200L1-230YYB200L2-237YYB225M-245IMC100-65-25060100120898074.5290037.9845.3949.693748494.04.04.5YYB255M-245YYB250M-255YYB280S-275【IMC(CIH)型不锈钢磁力泵】型谱图：【IMC(CIH)型不锈钢磁力泵】安装尺寸图：怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
