直流电路及其计算

直流电路的分析与计算直流电路是指电流方向不变的电路，它由直流电源、电阻、电感和电容等元件组成。

在实际应用中，对直流电路的分析与计算具有重要意义，能够帮助我们理解电路的工作原理、计算电路参数以及解决相关问题。

本文将对直流电路的分析与计算进行详细阐述。

一、基本理论1. 电压、电流和电阻的关系在直流电路中，电压和电流之间的关系可以通过欧姆定律进行描述。

欧姆定律指出，电阻两端的电压与电流成正比，比例系数为电阻的电阻值，即V=IR。

其中，V表示电压，I表示电流，R表示电阻。

2. 串联与并联电阻在直流电路中，电阻之间的串联和并联可以通过串并联电阻公式来计算。

串联电阻的计算公式为R=R1+R2+...+Rn，表示各个电阻的电阻值之和。

而并联电阻的计算公式为1/R=1/R1+1/R2+...+1/Rn，表示各个电阻的倒数之和的倒数。

3. 电路的功率与电能功率表示单位时间内产生的能量，电路的功率可以通过乘法关系计算，即P=VI。

其中，P表示功率，V表示电压，I表示电流。

电能表示单位时间内电路所消耗或产生的能量，可以通过功率与时间的乘积进行计算，即E=Pt。

其中，E表示电能，P表示功率，t表示时间。

二、直流电路分析方法1. 基尔霍夫电流定律基尔霍夫电流定律指出，在电路中，任意一个节点的电流进出代数和为零。

此定律可以用来分析节点电流的分布情况。

当直流电路中的各个元件与电源连接形成环路时，还可以运用基尔霍夫电流定律来计算环路电流。

2. 基尔霍夫电压定律基尔霍夫电压定律指出，在电路中，沿着任意一个闭合回路，各个电压源和电阻所产生的电压代数和等于零。

此定律可以用来分析闭合回路中的电压分布情况。

当直流电路中存在多个闭合回路时，可以运用基尔霍夫电压定律来计算闭合回路中的电压。

三、直流电路计算实例为了更好地理解直流电路的分析与计算方法，下面将通过一个实例进行阐述。

假设有一个简单的直流电路，电源电压为10伏特，电阻为5欧姆。

我们需要计算电路中的电流和功率。

直流电压功率电流计算公式在电路中，计算直流电压、功率和电流是非常重要的。

这些参数可以帮助我们了解电路的性能和工作状态。

在本文中，我们将讨论直流电压、功率和电流的计算公式，以及它们在电路分析中的应用。

首先，让我们来看一下直流电压的计算公式。

直流电压是电路中电压的基本参数，它表示电路中电压的大小。

直流电压的计算公式如下：V = I R。

其中，V表示电压，单位为伏特（V）；I表示电流，单位为安培（A）；R表示电阻，单位为欧姆（Ω）。

根据这个公式，我们可以通过电流和电阻的数值来计算电路中的电压。

这个公式也可以用来计算电阻的大小，只需将公式改写为：R = V / I。

这样，我们就可以通过电压和电流的数值来计算电路中的电阻。

接下来，让我们来看一下功率的计算公式。

功率是电路中能量转换的速率，它表示电路中能量的消耗或产生情况。

在直流电路中，功率的计算公式如下：P = V I。

其中，P表示功率，单位为瓦特（W）。

根据这个公式，我们可以通过电压和电流的数值来计算电路中的功率。

这个公式也可以用来计算电阻的功率消耗，只需将公式改写为：P = I^2 R。

或者。

P = V^2 / R。

这样，我们就可以通过电流和电阻的数值来计算电路中的功率消耗。

最后，让我们来看一下电流的计算公式。

电流是电路中电荷的流动情况，它表示电路中电荷的数量和速率。

在直流电路中，电流的计算公式如下：I = V / R。

其中，I表示电流，单位为安培（A）。

根据这个公式，我们可以通过电压和电阻的数值来计算电路中的电流。

这个公式也可以用来计算电路中的电阻大小，只需将公式改写为：R = V / I。

这样，我们就可以通过电压和电流的数值来计算电路中的电阻。

以上就是直流电压、功率和电流的计算公式，它们在电路分析中有着非常重要的应用。

通过这些公式，我们可以计算电路中的电压、功率和电流，从而了解电路的工作状态和性能。

在实际应用中，我们可以通过这些公式来设计电路、分析电路性能，甚至解决电路故障。

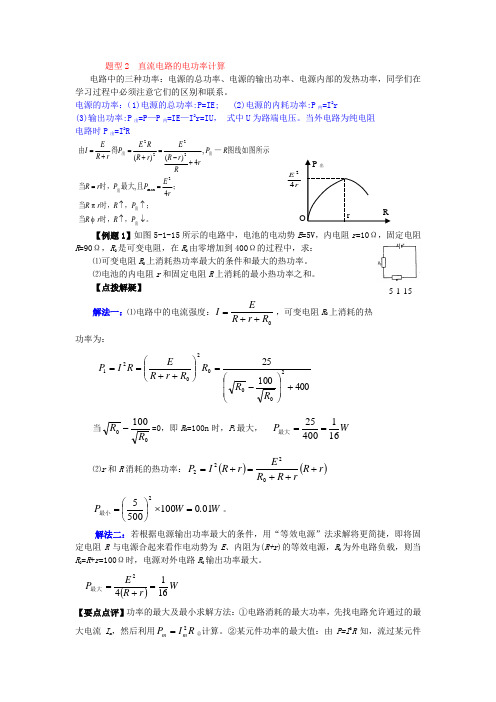

题型2 直流电路的电功率计算电路中的三种功率：电源的总功率、电源的输出功率、电源内部的发热功率，同学们在学习过程中必须注意它们的区别和联系。

电源的功率：（1)电源的总功率:P=IE; (2)电源的内耗功率:P 内=I 2r(3)输出功率:P 出=P —P 内=IE —I 2r=IU ， 式中U 为路端电压。

当外电路为纯电阻 电路时P 出=I 2R【例题1】如图5-1-15所示的电路中，电池的电动势E =5V ，内电阻r =10Ω，固定电阻R =90Ω，R 0是可变电阻，在R 0由零增加到400Ω的过程中，求： ⑴可变电阻R 0上消耗热功率最大的条件和最大的热功率。

⑵电池的内电阻r 和固定电阻R 上消耗的最小热功率之和。

【点拨解疑】解法一：⑴电路中的电流强度：0R r R E I ++=，可变电阻R 0上消耗的热功率为：400002520002021+⎪⎪⎭⎫⎝⎛1-=⎪⎪⎭⎫ ⎝⎛++==R R R R r R E R I P当0000R R 1-=0，即R 0=100n 时，P 1最大， WP 16140025==最大⑵r 和R 消耗的热功率：()()r R rR R Er R IP +++=+=0222W .W P 010********=⨯⎪⎭⎫⎝⎛=最小。

解法二：若根据电源输出功率最大的条件，用“等效电源”法求解将更简捷，即将固定电阻R 与电源合起来看作电动势为E 、内阻为(R+r )的等效电源，R 0为外电路负载，则当R 0=R +r =100Ω时，电源对外电路R 0输出功率最大。

()W r R EP 16142=+=最大【要点点评】功率的最大及最小求解方法：①电路消耗的最大功率，先找电路允许通过的最大电流I m ，然后利用R I P m m 2=总计算。

②某元件功率的最大值：由P=I 2R 知，流过某元件。

，时，当；，时，当；且最大时，当图线如图所示—得由出出出出出↓↑↑↑==+-=+=+=P R r R P R r R rEP P r R R P rR r R E r R R E P rR E I 4,,4)()(2max 2222的电流最大时，它的功率就最大。

直流电路的分析直流电路是指电流方向保持不变的电路，其中所有的电流和电压都是恒定的。

在电子学和电气工程中，直流电路分析是基础且重要的一部分，它涉及电流、电压、电阻、电源和电感等元件之间的相互作用和运作原理。

直流电路的基本原理是欧姆定律，它描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（V）与电阻（R）之间的比值，可以用以下公式表示：I = V/R。

这个公式是直流电路分析的核心。

除了欧姆定律，直流电路分析还涉及基本的串并联电路和电压分压定律、电流分流定律。

串联电路是指多个电阻依次连接在一起，电流在每个电阻中是相同的，而总电压等于各个电阻的电压之和。

并联电路是指多个电阻平行连接，电压在每个电阻上是相同的，而总电流等于各个电阻电流之和。

在直流电路分析中，电压分压定律和电流分流定律是非常有用的工具。

电压分压定律表明，电压在分压电路中按照电阻值的比例分配。

电流分流定律说明，电流在分流电路中按照电阻的倒数比例分配。

除了以上基本原理和定律，直流电路分析还需要掌握戴维南定理和基尔霍夫定律。

戴维南定理是一种简化电路分析的方法，它可以将复杂的电路转化为简单的等效电路，从而更容易进行计算。

基尔霍夫定律是描述电路中节点电流和环路电压之间关系的定律。

直流电路分析也需要使用理想电压源和理想电流源的概念。

理想电压源提供恒定的电压输出，不受电路负载的影响；理想电流源提供恒定的电流输出，不受电路负载的影响。

在实际的直流电路中，还会存在电阻、电容和电感等元件。

电阻是电流和电压之间的阻碍物，电容可以存储和释放电荷，电感可以存储和释放磁能。

这些元件在直流电路中会产生不同的电压和电流响应，需要通过分析和计算来理解它们的行为和性质。

直流电路分析在实际应用中非常重要，它涉及到电路设计、电路优化、故障诊断和电子设备运作等方面。

对于电子工程师和电路设计师来说，掌握直流电路分析的方法和技巧是必不可少的。

总之，直流电路分析是电子学和电气工程中的基础知识，它涉及电流、电压、电阻、电源和电感等元件之间的相互作用和运作原理。

直流电路的分析与计算方法直流电路是电流方向一直不变的电路，其中的元件都是直流元件。

分析和计算直流电路的方法主要包括基尔霍夫定律、欧姆定律以及功率计算等。

本文将介绍直流电路的分析与计算方法，帮助读者更好地理解和应用这些方法。

1. 基尔霍夫定律基尔霍夫定律是分析直流电路中电流和电压分布的基本原理。

根据基尔霍夫定律，电路中的每个节点的电流之和等于0，即电流在节点的进出口之间守恒。

在应用基尔霍夫定律时，我们需要确定电流的方向，并使用代数法表示电流的正负。

基尔霍夫定律可以用来解决复杂电路中的节点电流分布问题。

2. 欧姆定律欧姆定律是直流电路分析的基础，它描述了电压、电流和电阻之间的关系。

根据欧姆定律，电流等于电压与电阻的比值，即I = V/R。

欧姆定律可以用来计算电路中的电流、电压和电阻值。

3. 串联电路和并联电路串联电路是指电路中各个元件按照顺序连接的电路，电流在元件之间保持不变。

并联电路是指电路中各个元件按照并行连接的电路，电压在元件之间保持不变。

对于串联电路，我们可以将电阻值相加来计算总电阻；对于并联电路，我们可以将电阻值的倒数相加然后取倒数来计算总电阻。

串联和并联电路可用于简化复杂电路的分析和计算。

4. 节点电压法节点电压法是一种分析直流电路的有效方法，它基于基尔霍夫定律和欧姆定律。

在使用节点电压法时，我们将每个节点都看作是一个未知电压的结点，通过列写节点电压方程，并利用基尔霍夫定律和欧姆定律进行求解。

节点电压法可以用于分析复杂的直流电路，求解各个节点的电压。

5. 功率计算在直流电路中，功率计算是十分重要的。

根据功率的定义，功率等于电流乘以电压，即P = IV。

根据此公式，我们可以计算电路中各个元件的功率，以及总功率。

功率计算对于电路的设计和分析都具有重要意义。

结论直流电路的分析与计算方法包括基尔霍夫定律、欧姆定律、串联电路和并联电路、节点电压法以及功率计算等。

通过合理应用这些方法，我们可以准确地分析和计算直流电路中的电流、电压、电阻和功率等参数。
