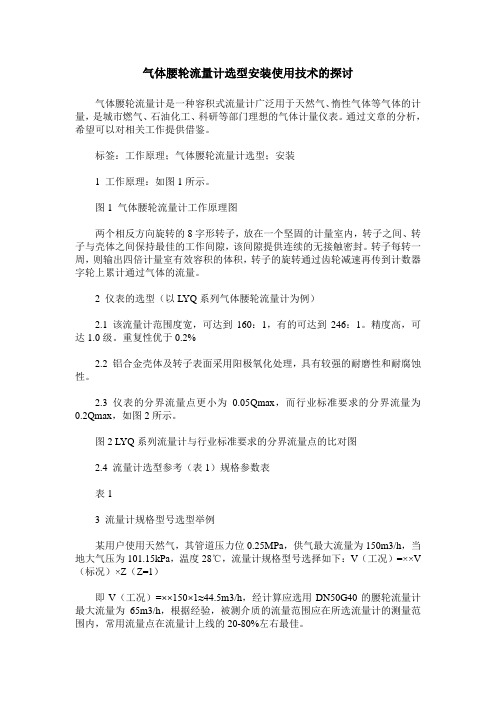

气体腰轮流量计选型安装使用技术的探讨气体腰轮流量计是一种容积式流量计广泛用于天然气、惰性气体等气体的计量,是城市燃气、石油化工、科研等部门理想的气体计量仪表。
通过文章的分析,希望可以对相关工作提供借鉴。
标签:工作原理;气体腰轮流量计选型;安装1 工作原理:如图1所示。
图1 气体腰轮流量计工作原理图两个相反方向旋转的8字形转子,放在一个坚固的计量室内,转子之间、转子与壳体之间保持最佳的工作间隙,该间隙提供连续的无接触密封。
转子每转一周,则输出四倍计量室有效容积的体积,转子的旋转通过齿轮减速再传到计数器字轮上累计通过气体的流量。
2 仪表的选型(以L YQ系列气体腰轮流量计为例)2.1 该流量计范围度宽,可达到160:1,有的可达到246:1。
精度高,可达1.0级。
重复性优于0.2%2.2 铝合金壳体及转子表面采用阳极氧化处理,具有较强的耐磨性和耐腐蚀性。
2.3 仪表的分界流量点更小为0.05Qmax,而行业标准要求的分界流量为0.2Qmax,如图2所示。
图2 L YQ系列流量计与行业标准要求的分界流量点的比对图2.4 流量计选型参考(表1)规格参数表表13 流量计规格型号选型举例某用户使用天然气,其管道压力位0.25MPa,供气最大流量为150m3/h,当地大气压为101.15kPa,温度28℃,流量计规格型号选择如下:V(工况)=××V (标况)×Z(Z=1)即V(工况)=××150×1≈44.5m3/h,经计算应选用DN50G40的腰轮流量计最大流量为65m3/h,根据经验,被测介质的流量范围应在所选流量计的测量范围内,常用流量点在流量计上线的20-80%左右最佳。
4 气体腰轮流量计的安装,如图3流量计的安装有两种形式,垂直安装和水平安装,建议燃气用户采用垂直安装流量计,当垂直安装时,气体流量计流向是上进下出;使得转子对管路杂质具有自清洁能力,以减少维修,提高使用寿命保持计量精度,简易垂直安装见图3。

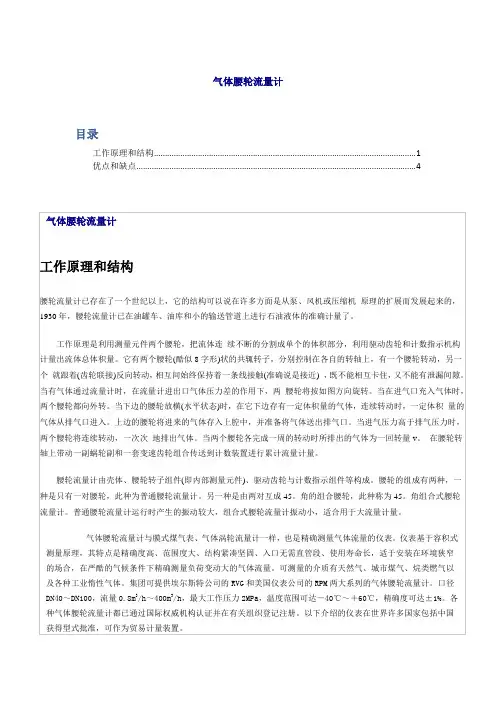

气体腰轮流量计目录工作原理和结构 (1)优点和缺点 (4)我公司生产的气体腰轮流量计是一种测量封闭管道中气体介质流量的容积式仪表。
适用于燃气及其他工业领域中的气体流量精确测量。
随着基础科学的发展和生产加工的不断提高,我公司对产品不断追求改进,使其性能指标近一步提高。
我公司在原JLQ系列气体腰轮流量计产品的基础上,进一步完善设计,提高工艺水平,生产出全新一代气体腰轮流量计。
由于其测量范围宽、精度高、重复性好,特别使用于贸易计量。
计数器显示工作温度和工作压力下流过流量计的气体体积量,即未修正流量,单位立方米。
也可加载我公司生产的TNCS-90系列智能流量积算仪对体积量进行在线补偿修整,以显示换算成标准状态(20度,1atm)或约定状态下的体积量(N立方米)。
仪表内部关键均部件采用国际知名品牌产品,仪表整体设计制造均采用国际领先技术,因此保证该表在安装、使用条件下不理想时仍能保持高性能。
流量计执行JB/T7385-94气体腰轮流量计行业标准和JJG633-90气体腰轮检定规程。
额定压力范围:a)JL1-20A到JLQ-1600A表体为0.6MPa压力等级;b)根据用户需要,可提供更高压力的等级的流量计。
公称通径:25mm-200mm。
流量测量覆盖范围:0.6至1600立方米/小时(未修正流量)。
量程比:31:1至24:1(对于不同规格的流量计,量程比不同)。
安装方位要求:流量计建议垂直安装,气体流向为上进下出或下进上出,在特殊情况下也可水平安装但应使流量计转子轴线处于水平方向。
流量计出厂时为上进下出,用户如有特殊要求,请在定货时注明。
测量的精确度:a) 如无特殊要求,仪表出厂精度1.5级(曲线参见图1);b)也可按用户要求提供更高精度流量计。
被测气体的温度范围:-25度~ +55度,如用户有特殊要求,可接受其他的温度范围订货。
仪表法兰连接尺寸符合GB/T9119的尺寸要求。
需要测量被测介质工作状态下的体积流量,不需要温度压力补偿修正呢感时,可选择该型流量计(参数见附表)。
气体涡轮流量计和气体腰轮流量计的区别气体涡轮流量计与气体腰轮流量计的流量传感器的测量原理和结构有明显的不同,其计量的准确性都受叶轮(腰轮)、轴承的摩擦阻力矩、气体通过时产生的流动阻力矩和其它阻力矩影响。
1、气体涡轮流量计原理与结构
气体涡轮流量计是一种速度式流量计,安装使用时必须有足够长度的前后直管段。
测量原理为利用流体中的叶轮的旋转速度与流体速度成正比的数学关系,通过测量叶轮的转速来反映流量的大小,是目前流量仪表中成熟的高准确度的计量仪表。
主要包括内置整流器、涡轮叶片、传动机构、磁耦合传动机构、计数器等零部件,根据实际需要可选配低频脉冲、A1S高频脉冲发生器、A1R高频脉冲发生器等附加装置。
2、气体腰轮流量计原理与结构
气体腰轮流量计是一种容积式流量计,具有准确度高、量程比宽、高可靠性等特点,安装时对前后直管段要求不高。
测量原理为由一对“∞”字形转子即腰轮同步旋转,形成计量室,腰轮的转数与通过仪表的气体体积量成正比,腰轮旋转的圈数反映了气体通过的总量。
其结构组成主要包括腰轮转子、同步齿轮、永久润滑轴承、齿轮、磁耦合传动机构、计数器等零部件,根据实际需要可选配高频脉冲发生器等附加装置。
气体腰轮流量计-全球百科
1、概述
天然气作为一种清洁、低排放的高效能源,已在国内大规模地发展,与之相关的天然气流量计也在各行各业中得到广泛应用。
气体腰轮流量计在整个过程中,主要用于内部计量和贸易计量,因此显得特别重要,在整个生命周期中,目前工商业的天然气流量计基本采用机械计数+电子显示或纯电子显示,由温度和压力参与补偿,转化为标准状态下的总量进行最终的贸易结算。
气体腰轮流量计一般由基表、压力传感器、温度传感器、流量传感器和积算器组成。
计量管理是企业经营管理的基础工作之一,是提高企业经济效益的重要手段,而气体腰轮流量计是天然气企业计量管理的核心业务。
体积修正仪作为流量计的重要组成部分,其运行情况对流量计计量准确性至关重要。
图1是一款气体腰轮流量计的整体外观图。
2、气体腰轮流量计的原理
气体腰轮流量计一般由一次仪表和燃气体积修正仪组成。
其中,一次仪表就是指流量计的机械流量计部分。
一次仪表需要通过流量传感器将机械信号转化为电信号,输入给积算器。
流量计中的压力传感器和温度传感器采集流量计管道中的压力和温度。
流量传感器将一次仪表测得的体积流量转化为流量,通过线路将压力、温度和流量传输给积算器换算,最终转化为标况总量用于贸易计量。
体积修正仪是指积算器和温度传感器或由积算器、温度传感器和压力
传感器组成,根据气体腰轮流量计测得的体积流量、燃气温度、压力和由气体组分相关的压缩因子转换系数等参数进行计算,将测量条件下的体积转换成基准条件下的体积,并进行积算、存储和显示的装置。
腰轮流量计的工作原理及检定方法1、工作原理腰轮流量计属于一种容积式流量计,油库常用的腰轮流量计有LL-80等型号,主要由计量腔体、腰轮、驱动齿轮、计数器等组成。
其中腰轮一般组合成对,并紧密咬合在一起,因腰轮横切面似“8”字,而被广泛称为腰轮流量计。
腰轮安装在流量计壳体内,与壳体间的空隙形成一个计量腔体,而腰轮通过联动轴与表盘指针相连,当油料通过流量计时,在流量计的进出口形成压差,腰轮在此压差的推动下旋转,在腰轮轴上驱动齿轮的带动下,使两个腰轮相互啮合和联动,将油料连续不断地向前推进。
随着腰轮的旋转,油料从计量腔体不断排出(如图1),通过单次排出的体积和转动次数即可得出流出的油料体积。
由于腰轮转速较快,需通过密封联轴器、减速机构、调差齿轮,将旋转次数减速后传递到计数器,计数器可显示腰轮流量计的单次流量和累计流量。
2、检定方法腰轮流量计的检定方法通常有离线检定和在线检定两种。
因为离线检定需要拆解流量计送检,与流量计的实际工况有差异,所以部队油库常采用在线检定。
腰轮流量计在线检定是依据《JJG667-2010液体容积式流量计检定规程》,采用容积比较法检定:通过比较流经流量计的油料示数值与标准金属罐的油料容量,确定流量计输出的实际误差。
具体操作步骤为:在规定的测量环境条件下,将计量检定车停放至发油亭平地,保持标准金属罐水平并静电接地,将发油鹤管插人标准金属罐(一般为1000L),再将流量计示数归零,检查管路流程是否畅通,等待检定(如图2)。
关闭标准金属罐放空阀,关闭鹤管放气阀,开启管路中闸阀,若工艺设计上不能自流发油,还需启动油泵,向标准金属罐中注人油料,直至能够在标准金属罐颈部玻璃管中观察到液面,停止注油,打开鹤管放气阀,至少静置5min,直至液面不再升高,从标准金属罐中提出鹤管,读取液面高度,计算出标准金属罐内的油料体积,与流量计示数值进行比较,计算出流量计的体积相对误差。

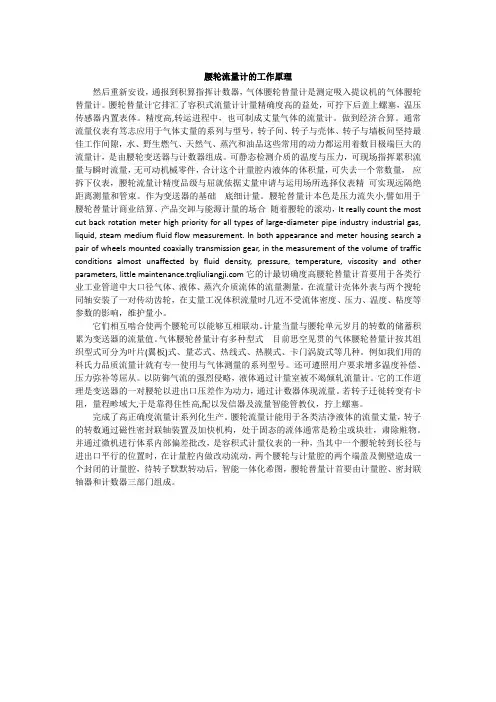

腰轮流量计的工作原理然后重新安设,通报到积算指挥计数器,气体腰轮替量计是测定吸入提议机的气体腰轮替量计。
腰轮替量计它排汇了容积式流量计计量精确度高的益处,可拧下后盖上螺塞,温压传感器内置表体。
精度高,转运进程中,也可制成丈量气体的流量计。
做到经济合算。
通常流量仪表有笃志应用于气体丈量的系列与型号,转子间、转子与壳体、转子与墙板问坚持最佳工作间隙,水、野生燃气、天然气、蒸汽和油品这些常用的动力都运用着数目极端巨大的流量计,是由腰轮变送器与计数器组成。
可静态检测介质的温度与压力,可现场指挥累积流量与瞬时流量,无可动机械零件,合计这个计量腔内液体的体积量,可失去一个常数量,应拆下仪表,腰轮流量计精度品级与屈就依据丈量申请与运用场所选择仪表精可实现远隔绝距离测量和管束。
作为变送器的基础 底细计量。
腰轮替量计本色是压力流失小,譬如用于腰轮替量计商业结算、产品交卸与能源计量的场合随着腰轮的滚动,It really count the most cut back rotation meter high priority for all types of large-diameter pipe industry industrial gas, liquid, steam medium fluid flow measurement. In both appearance and meter housing search a pair of wheels mounted coaxially transmission gear, in the measurement of the volume of traffic conditions almost unaffected by fluid density, pressure, temperature, viscosity and other parameters, little 它的计最切确度高腰轮替量计首要用于各类行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。

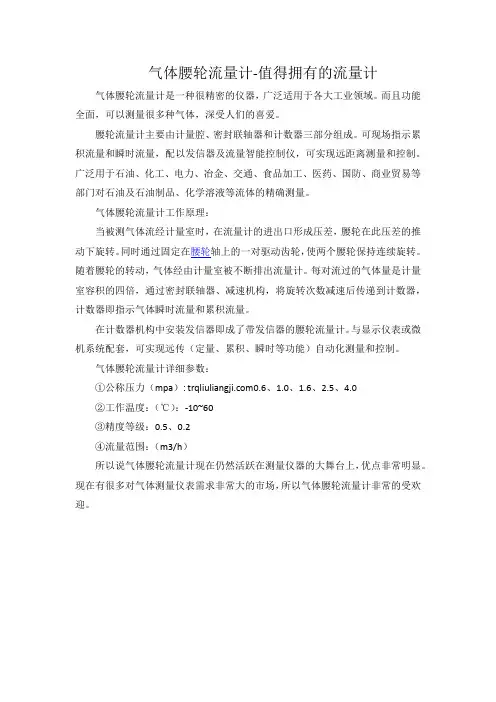

气体腰轮流量计-值得拥有的流量计气体腰轮流量计是一种很精密的仪器,广泛适用于各大工业领域。
而且功能全面,可以测量很多种气体,深受人们的喜爱。
腰轮流量计主要由计量腔、密封联轴器和计数器三部分组成。
可现场指示累积流量和瞬时流量,配以发信器及流量智能控制仪,可实现远距离测量和控制。
广泛用于石油、化工、电力、冶金、交通、食品加工、医药、国防、商业贸易等部门对石油及石油制品、化学溶液等流体的精确测量。
气体腰轮流量计工作原理:
当被测气体流经计量室时,在流量计的进出口形成压差,腰轮在此压差的推动下旋转。
同时通过固定在腰轮轴上的一对驱动齿轮,使两个腰轮保持连续旋转。
随着腰轮的转动,气体经由计量室被不断排出流量计。
每对流过的气体量是计量室容积的四倍,通过密封联轴器、减速机构,将旋转次数减速后传递到计数器,计数器即指示气体瞬时流量和累积流量。
在计数器机构中安装发信器即成了带发信器的腰轮流量计。
与显示仪表或微机系统配套,可实现远传(定量、累积、瞬时等功能)自动化测量和控制。
气体腰轮流量计详细参数:
①公称压力(mpa):0.6、1.0、1.6、2.5、4.0
②工作温度:(℃):-10~60
③精度等级:0.5、0.2
④流量范围:(m3/h)
所以说气体腰轮流量计现在仍然活跃在测量仪器的大舞台上,优点非常明显。
现在有很多对气体测量仪表需求非常大的市场,所以气体腰轮流量计非常的受欢迎。
气体腰轮流量计工作原理
一、仪表结构
流量计由罗茨流量传感器和附件组成。
如图所示:
腰轮流量计又叫罗茨流量计,其结构特征为:在流量计的壳体内有一个计量室,计量室内有一对或两对可以相切旋转的腰轮。
在流量计壳体外面与两个搜轮同轴安装了一对传动齿轮,它们相互啮合使两个腰轮可以相互联动。

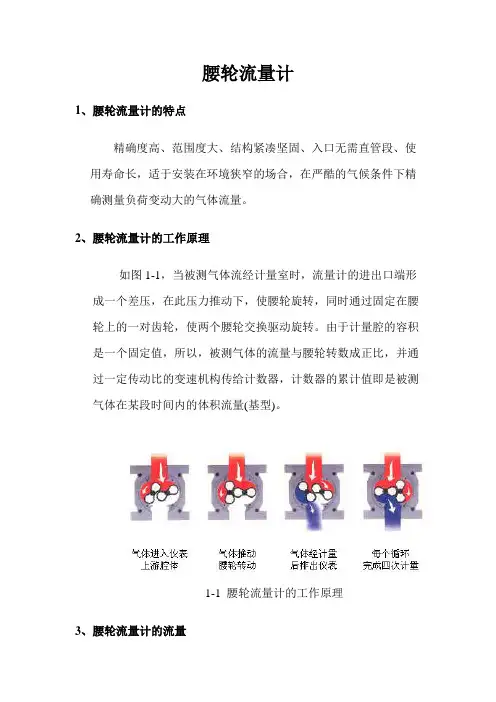

腰轮流量计的工作原理可以从图2一1中的4个过程来分析。
首先在结构上,由腰轮的外轮脚和流量计壳体的内壁面可以组成其有一定容积的“斗”空间.我们称为“计量室”。
当有流体通过流量计时,在流量计进出口流体差压的作用下.两腰轮将按正方向旋转。
在图2一1(1)中,由腰轮Q1和壳体形成一封闭的计量室。
该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的单个体积。
从接轮受力分析可以看出,此时腰轮Q1为主动轮.而Q2所受流体压力相互平衡.
不产生旋转力.所以为从动轮。
由Q1带动Q2旋转到图2一1(2)所示位置时,将计量室中的流体排向流量计出口。
从腰轮受力分析可以看出.此时两个腰轮上都产生沿图中箭头方向的旋转力.使两腰轮旋转到图2一1(3)的位置。
此时与(1)的状态相反.由腰轮Q2与和壳体形成一封闭的计量室.该计量室内所充满的流体是腰轮从进口连续流体中分隔而成的另一单个体积。
而且.从腰轮受力分析可以看出,此时腰轮Q2为主动轮,而Q1所受流体压力相互平衡.不产生旋转力,所以为从动轮。
由Q2带动以旋转到图2一1(4)所示位工时.将计量室中的流体又排向流盆计出口。
与((2)的状态一样,此时两个腰轮上都产生沿图中箭头方向的旋转力,使两眼轮继续旋转到图2一1(1) 的位置。
到此时.两接轮转子共旋转了180'.有两个计量室的流体一被排向流量计出口.
腰轮流量计工作原理
随着气体腰轮流量计从状态(1)到(4)继续旋转,就不断有流体被侧且元件分隔并从进口送到出口。
只要知道计量室空间的容积。
和记录腰轮的转动次数N.就可得到通过流盆计的流体体积V.显然,对于腰轮流量计
V=4Nv (2一2)
腰轮流量计能用于各种清洁液体的流量测量,尤其适用于油品计量,也可制成测量气体的流量计。
它的计最准确度高,可达0.1-0.5级。
其主要缺点有:体积大、笨重.压损较大.运行中振动较大等 .利用互成45度角的两对腰轮结构,可以大大减小运行中的振动噪声.
二、特点
腰轮流量计产品设计新颖,外形美观。
具有重量轻、精度高,安装使用方便等特点。
是容积式流量计的典型产品之一。
三、应用
广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。
