最全面的显微镜物镜分类

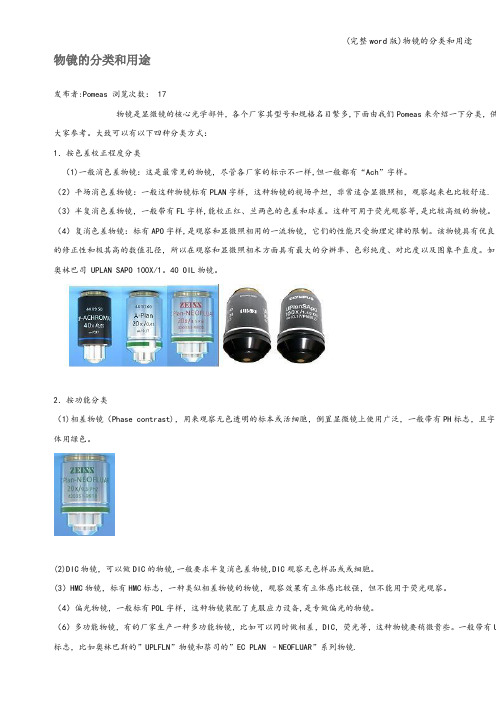

物镜的分类和用途发布者:Pomeas 浏览次数： 17物镜是显微镜的核心光学部件，各个厂家其型号和规格名目繁多,下面由我们Pomeas来介绍一下分类，供大家参考。

大致可以有以下四种分类方式：1．按色差校正程度分类（1)一般消色差物镜：这是最常见的物镜，尽管各厂家的标示不一样,但一般都有“Ach”字样。

（2）平场消色差物镜：一般这种物镜标有PLAN字样，这种物镜的视场平坦，非常适合显微照相，观察起来也比较舒适. （3）半复消色差物镜，一般带有FL字样,能校正红、兰两色的色差和球差。

这种可用于荧光观察等,是比较高级的物镜。

（4）复消色差物镜：标有APO字样,是观察和显微照相用的一流物镜，它们的性能只受物理定律的限制。

该物镜具有优良的修正性和极其高的数值孔径，所以在观察和显微照相术方面具有最大的分辨率、色彩纯度、对比度以及图象平直度。

如奥林巴司 UPLAN SAPO 100X/1。

40 OIL物镜。

2．按功能分类（1)相差物镜（Phase contrast)，用来观察无色透明的标本或活细胞，倒置显微镜上使用广泛，一般带有PH标志，且字体用绿色。

(2)DIC物镜，可以做DIC的物镜,一般要求半复消色差物镜,DIC观察无色样品或或细胞。

(3）HMC物镜，标有HMC标志，一种类似相差物镜的物镜，观察效果有立体感比较强，但不能用于荧光观察。

（4）偏光物镜，一般标有POL字样，这种物镜装配了克服应力设备,是专做偏光的物镜。

（6）多功能物镜，有的厂家生产一种多功能物镜，比如可以同时做相差，DIC，荧光等，这种物镜要稍微贵些。

一般带有U 标志，比如奥林巴斯的”UPLFLN”物镜和蔡司的”EC PLAN –NEOFLUAR”系列物镜.3．按工作距离分类（1)普通物镜:工作距离可以看切片，但不能看培养皿.（2）长工作距离物镜：一般有LD标志，例如奥林巴斯的LUCPLFLN—PH物镜和蔡司的LD—A—PLAN PH物镜。

显微镜物镜的分类与用途
显微镜是生物研究、医学、材料科学等领域中必不可少的仪器。

而显微镜中的物镜是显微镜的主要组成部分。

根据不同的功能和特点，物镜可以分为以下几类：
1. 平面物镜
平面物镜是一种透镜，其内部的光路是平行的。

这种物镜的主要用途是在显微镜中的照明系统中使用。

平面物镜可以使显微镜的照明系统中的光线更加均匀地分布，并消除一些光线污染。

2. 定倍物镜
定倍物镜是一种物镜，其放大倍数是固定的。

这种物镜的主要用途是在显微镜的实验中使用。

定倍物镜可以帮助实验者观察到更小的细胞和组织结构。

3. 变倍物镜
变倍物镜是一种物镜，其放大倍数可以根据需要进行调整。

这种物镜的主要用途是在显微镜的实验中使用。

变倍物镜可以帮助实验者观察到更小的细胞和组织结构，并根据需要进行放大或缩小。

4. 特殊物镜
特殊物镜是一类用于特定用途的物镜，如相差干涉显微镜、荧光显微镜等。

这种物镜的主要用途是在特殊领域的研究中使用。

特殊物镜可以帮助实验者观察到更小的细胞和组织结构，并根据需要进行调整。

显微镜物镜的分类和用途是非常广泛的，适用于不同领域的研究。

因此，在选择显微镜物镜时，应根据研究领域的不同需求，选择合适的物镜，从而更好地实现研究的目的。

显微镜各个部位名称及应用显微镜是一种用于放大细微物体的光学仪器，主要由光学系统和机械系统两大部分组成。

下面我将详细介绍显微镜的各个部位名称和应用。

1. 物镜系统：物镜位于显微镜的下方，是放大被观察物体的最重要的镜头。

物镜的放大倍数一般为4倍、10倍、20倍、40倍、60倍等。

物镜有多种类型，如消色差物镜、高倍物镜、超大视场物镜等。

通过调节物镜可以改变显微镜的放大倍数，从而观察到更加清晰的细节。

2. 目镜系统：目镜位于显微镜的上方，是用于观察物体的部分。

目镜的放大倍数一般为10倍。

通过目镜可以放大物镜所放大的图像，使观察者能够更加清晰地看到被观察物体的细节。

3. 照明系统：照明系统用于照亮被观察物体，让其发出光线。

照明系统一般包括光源、准直器、聚光器等部分。

常见的光源有白炽灯和LED灯。

准直器和聚光器可以调节光线的方向和强度，确保被观察物体能够被充分照亮。

4. 细动系统：细动系统包括调焦机构和样品移动平台。

调焦机构用于调节物镜和目镜的距离，从而改变焦距，使被观察物体能够被聚焦。

样品移动平台用于移动被观察物体，以便于观察不同位置的细节。

5. 显示系统：显示系统用于显示被观察物体的图像。

一般使用电子显示器或照相机来观察和记录显微镜观察到的图像。

通过显示系统，可以实时观察和记录被观察物体的细节，便于后续分析和研究。

显微镜是一种广泛应用于生物学、医学、材料科学等领域的重要仪器。

具体的应用包括但不限于以下几个方面：1. 细胞学研究：显微镜可以放大细胞和细胞器的图像，从而观察细胞的结构和功能。

通过显微镜，可以研究细胞的形态、组织结构、代谢过程等。

2. 病理学研究：显微镜可以观察和分析组织和细胞的异常变化，从而帮助诊断和治疗疾病。

病理学家经常使用显微镜来观察肿瘤组织、病理标本等。

3. 材料科学研究：显微镜可以观察和分析材料的微观结构和性质。

材料科学家经常使用显微镜来观察金属、陶瓷、聚合物等材料的晶格、晶粒大小和形态等。

显微镜各构件的说明和使用方法一、显微镜的光学系统显微镜的光学系统主要包括物镜、目镜、反光镜和聚光器四个部件。

广义的说也包括照明光源、滤光器、盖玻片和载玻片等。

（一）、物镜物镜是决定显微镜性能的最重要部件，安装在物镜转换器上，接近被观察的物体，故叫做物镜或接物镜。

1、物镜的分类物镜根据使用条件的不同可分为干燥物镜和浸液物镜；其中浸液物镜又可分为水浸物镜和油浸物镜（常用放大倍数为90—100倍）。

根据放大倍数的不同可分为低倍物镜（10倍以下）、中倍物镜（20倍左右）高倍物镜（40—65倍）。

根据像差矫正情况，分为消色差物镜（常用，能矫正光谱中两种色光的色差的物镜）和复色差物镜（能矫正光谱中三种色光的色差的物镜，价格贵，使用少）。

2、物镜的主要参数：物镜主要参数包括：放大倍数、数值孔径和工作距离。

①、放大倍数是指眼睛看到像的大小与对应标本大小的比值。

它指的是长度的比值而不是面积的比值。

例：放大倍数为100×，指的是长度是1μm的标本，放大后像的长度是100μm，要是以面积计算，则放大了10,000倍。

显微镜的总放大倍数等于物镜和目镜放大倍数的乘积。

②、数值孔径也叫镜口率，简写NA 或A，是物镜和聚光器的主要参数，与显微镜的分辨力成正比。

干燥物镜的数值孔径为0.05-0.95，油浸物镜（香柏油）的数值孔径为1.25。

③、工作距离是指当所观察的标本最清楚时物镜的前端透镜下面到标本的盖玻片上面的距离。

物镜的工作距离与物镜的焦距有关，物镜的焦距越长，放大倍数越低，其工作距离越长。

例：10倍物镜上标有10/0.25和160/0.17，其中10为物镜的放大倍数；0.25为数值孔径；160为镜筒长度（单位mm）；0.17为盖玻片的标准厚度（单位mm）。

10倍物镜有效工作距离为6.5mm，40倍物镜有效工作距离为0.48mm 。

3、物镜的作用是将标本作第一次放大，它是决定显微镜性能的最重要的部件——分辨力的高低。

显微镜的主要分类、功能及应用领域一、显微镜的分类(一)、按使用目镜的数目可分为单目、双目和三目显微镜。

单目价格比较便宜，可以作为初学爱好者的选择，双目稍贵点，观察的时候两眼可以同时观察，观察得舒适些，三目又多了一目，它的作用主要是连接数码相机或电脑用，比较适合长时间工作的人员选用。

(二)、根据其用途以及应用范围分为生物显微镜、金相显微镜、体视显微镜等。

1、生物显微镜是最常见的一种显微镜，在很多实验室中都可以见到，主要是用来观察生物切片、生物细胞、细菌以及活体组织培养、流质沉淀等的观察和研究，同时可以观察其他透明或者半透明物体以及粉末、细小颗粒等物体。

生物显微镜供医疗卫生单位、高等院校、研究所用于微生物、细胞、细菌、组织培养、悬浮体、沉淀物等的观察，可连续观察细胞、细菌等在培养液中繁殖分裂的过程等。

在细胞学、寄生虫学、肿瘤学、免疫学、遗传工程学、工业微生物学、植物学等领域中应用广泛。

2、体视显微镜又称为实体显微镜、立体显微镜，是一种具有正像立体感的目视仪器，广泛的应用于生物学、医学、农林等。

它具有两个完整的光路，所以观察时物体呈现立体感。

主要用途有：①作为动物学、植物学、昆虫学、组织学、考古学等的研究和解剖工具。

②做纺织工业中原料及棉毛织物的检验。

③在电子工业，做晶体等装配工具。

④对各种材料气孔形状腐蚀情况等表面现象的检查。

⑤对文书纸币的真假判断。

⑥透镜、棱镜或其它透明物质的表面质量，以及精密刻度的质量检查等。

3、金相显微镜主要是用来鉴定和分析金属内部结构组织，是金属学研究金相的重要仪器，是工业部门鉴定产品质量的关键设备，专门用于观察金属和矿物等不透明物体金相组织的显微镜。

这些不透明物体无法在普通的透射光显微镜中观察，故金相和普通显微镜的主要差别在于前者以反射光，而后者以透射光照明。

不仅可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材、纤维、表面喷涂等的一些表面状况，金相显微镜还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质和透明的物质。

显微镜分类简介光学显微镜有多种分类方法：按使用目镜的数目可分为双目和单目显微镜；按图像是否有立体感可分为立体视觉和非立体视觉显微镜；按观察对像可分为生物和金相显微镜等；按光学原理可分为偏光、相衬和微差干涉对比显微镜等；按光源类型可分为普通光、荧光、紫外光、红外光和激光显微镜等；按接收器类型可分为目视、数码（摄像）显微镜等。

常用的显微镜有双目体视显微镜、金相显微镜、偏光显微镜、荧光显微镜等。

1．双目体视显微镜双目体视显微镜又称"实体显微镜"或"解剖镜"，是一种具有正象立体感地目视仪器。

在生物、医学领域广泛用于切片操作和显微外科手术；在工业中用于微小零件和集成电路的观测、装配、检查等工作。

它利用双通道光路，双目镜筒中的左右两光束不是平行，而是具有一定的夹角－－体视角（一般为12度－－15度），为左右两眼提供一个具有立体感的图像。

它实质上是两个单镜筒显微镜并列放置，两个镜筒的光轴构成相当于人们用双目观察一个物体时所形成的视角，以此形成三维空间的立体视觉图像。

目前体视镜的光学结构是：由一个共用的初级物镜，对物体成象后的两光束被两组中间物镜－－－－变焦镜分开，并成一体视角再经各自的目镜成象，它的倍率变化是由改变中间镜组之间的距离而获得的，因此又称为"连续变倍体视显微镜"（Zoom-stereomicroscope）。

随着应用的要求，目前体视镜可选配丰富的选购附件，如荧光，照相，摄象，冷光源等等。

2．金相显微镜金相显微镜是专门用于观察金属和矿物等不透明物体金相组织的显微镜。

这些不透明物体无法在普通的透射光显微镜中观察，故金相和普通显微镜的主要差别在于前者以反射光，而后者以透射光照明。

在金相显微镜中照明光束从物镜方向射到被观察物体表面，被物面反射后再返回物镜成像。

这种反射照明方式也广泛用于集成电路硅片的检测工作。

3．偏光显微镜（Polarizingmicroscope）偏光显微镜是用于研究所谓透明与不透明各向异性材料的一种显微镜。

最全的显微镜分类光学显微镜有多种分类方法：按使用目镜的数目可分为双目和单目显微镜；按图像是否有立体感可分为立体视觉和非立体视觉显微镜; 按观看对像可分为生物和金相显微镜等；按光学原理可分为偏光、相衬和微差干涉对比显微镜等；按光源类型可分为一般光、荧光、紫外光、红外光和激光显微镜等；按接收器类型可分为目视、数码（摄像）显微镜等。

常用的显微镜有双目体视显微镜、金相显微镜、偏光显微镜、荧光显微镜等。

1.双目体视显微镜双目体视显微镜又称实体显微镜或解剖镜，是一种具有正象立体感地目视仪器。

在生物、医学领域广泛用于切片操作和显微外科手术；在工业中用于微小零件和集成电路的观测、装配、检查等工作。

它利用双通道光路，双目镜筒中的左右两光束不是平行，而是具有肯定的夹角一一体视角（一般为12度一一15度），为左右两眼供应一个具有立体感的图像。

它实质上是两个单镜筒显微镜并列放置，两个镜筒的光轴构成相当于人们用双目观看一个物体时所形成的视角，以此形成三维空间的立体视觉图像。

目前体视镜的光学结构是：由一个共用的初级物镜，对物体成象后的两光束被两组中间物镜--------- 变焦镜分开，并成一体视角再经各自的目镜成象，它的倍率变化是由转变中间镜组之间的距离而获得的, 因此又称为连续变倍体视显微镜（Zoom-stereomicroscope）o随着应用的要求，目前体视镜可选配丰富的选购附件，如荧光，照相，摄象，冷光源等等。

2.金相显微镜金相显微镜是特地用于观看金属和矿物等不透亮物体金相组织的显微镜。

这些不透亮物体无法在一般的透射光显微镜中观看, 故金相和一般显微镜的主要差别在于前者以反射光，而后者以透射光照明。

在金相显微镜中照明光束从物镜方向射到被观看物体表面，被物面反射后再返回物镜成像。

这种反射照明方式也广泛用于集成电路硅片的检测工作。

3.偏光显微镜（Polarizingmicroscope）偏光显微镜是用于讨论所谓透亮与不透亮各向异性材料的一种显微镜。

光学显微镜各部分名称及作用光学显微镜是一种常用的实验仪器，它通过利用光学原理来观察微小的物体。

光学显微镜主要由以下几个部分组成，每个部分都有其特定的作用。

1. 物镜（Objective Lens）：物镜是光学显微镜中最重要的部分之一，它负责收集和聚焦光线。

物镜通常由多个透镜组成，不同的物镜具有不同的倍率，例如10倍、40倍、100倍等。

通过切换不同的物镜，可以获得不同的放大倍率，以便观察不同尺寸的物体。

2. 目镜（Eyepiece）：目镜是位于光学显微镜顶部的镜片，用于放大物镜所形成的像。

通常，目镜的放大倍率为10倍。

通过目镜，我们可以看到被观察物体的放大图像，同时也可以调节目镜的焦距，以便获得清晰的视野。

3. 反射镜（Mirror）：反射镜是位于物镜和目镜之间的镜片。

它的作用是将从被观察物体反射回来的光线反射到物镜上，进而形成物体的放大图像。

反射镜通常是一个倾斜的平面镜，它不仅可以反射光线，还可以调整光路的角度，以便观察不同角度的样本。

4. 灯光源（Light Source）：光学显微镜需要一种光源来照亮被观察的物体。

通常，灯光源是一个位于显微镜底部的白炽灯或LED灯。

通过调节灯光的亮度和方向，可以改变物体的照明条件，以获得更清晰的图像。

5. 焦距调节装置（Focusing Mechanism）：焦距调节装置是用来调节物镜和样本之间的距离，以便获得清晰的图像。

通常，焦距调节装置由一个粗调节旋钮和一个细调节旋钮组成。

通过旋转这些旋钮，可以使物镜向上或向下移动，从而改变物镜和样本之间的距离，以获得最佳焦点。

6. 载物台（Stage）：载物台是光学显微镜上用来放置样本的平台。

它通常是一个可移动的平台，可以在不同的方向上移动样本，以便观察样本的不同区域。

载物台通常还配有夹持装置，以确保样本的稳定性。

7. 光学系统（Optical System）：光学系统是光学显微镜中所有光学元件的总称。

它包括物镜、目镜、反射镜等。
