浙江2004年10月高等教育自学考试单片机原理及应用试题

（完整版）单片机原理及应用考试试题及答案单片机原理及应用试题一一、填空题（每空 1 分，共20 分）1、计算机的系统总线有地址总线、控制总线和数据总线。

2、通常、单片机上电复位时PC= OOOOH SP= 07H;而工作寄存器则缺省采用第00组，这组寄存器的地址范围是从00H~ 07H。

3、JZ e的操作码地址为1000H，e=20H,它转移的目标地址为1022H。

4、汇编语言中可以使用伪指令，它们不是真正的指令，只是用来对汇编过程进行某种控制。

5、假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中。

6、MCS51单片机访问外部存储器时，利用ALE信号锁存来自P0 口的低8位地址信号。

7、MCS-51 单片机8031 中有2 个16 位的定时/计数器，可以被设定的工作方式有四种。

8、MCS-51 单片机有5 个中断源，可分为2 个中断优先级。

上电复位时外部中断0 中断源的最高。

9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。

10、半导体存储器的最重要的两个指标是存储容量和存储速度。

11、若某8位D/A转换器的输出满刻度电压为+5V,则D/A转换器的分辨率为5/255=0.0196V。

12、写8255A控制字时，需将A1、A0置为11。

二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。

每题 1 分，共10分）1、在CPU内部，反映程序运行状态或反映运算结果的一些特征寄存器是（B）（A）PC （B）PSW （C） A （D）SP2、要用传送指令访问MCS51片外RAM,它的指令操作码助记符应是（B）（A）MOV （B）MOVX （C）MOVC （D）以上都是3、指令ALMP 的跳转范围是（C）（A）256B （B）1KB （C）2KB （D）64KB4、要使MCS51能够响应定时器T1中断，串行接口中断，它的中断允许寄存器IE的内容应是（ A ）（A）98H （B）84H （C）42H （D）22H5、各中断源发出的中断请求信号,都会记在MCS-51 系统中的（B ）（A）IE （B）IP （C）TCON （D）SCON6、CPU寻址外设端口地址的方法有两种，一种是统一编址，还有一种是（C）（A ）混合编址（B）动态编址（C）独立编址（D）变址编址7、下列四条叙述中,有错误的一条是（ A ）（A）16 根地址线的寻址空间可达1MB（B）内存储器的存储单元是按字节编址的（C）CPU中用于存放地址的寄存器称为地址寄存器（D）地址总线上传送的只能是地址信息8、MCS-51 外扩一个8255 时,需占用（D）个端口地址（A） 1 个（B） 2 个（C） 3 个（D） 4 个9、用MCS-51 串行口扩展并行I/O 口时,串行口工作方式应选择（A）（A）方式0 （B）方式1 （C）方式2 （D）方式310、某种存储器芯片是8KB*4/片，那么它的地址线根数是（C ）（A）11 根（B）12 根（C）13 根（D）14 根三、问答题（每题5分，共20 分）1 、MCS-51 单片机的时钟周期与振荡周期之间有什么关系？一个机器周期的时序如何划分？答：时钟周期是单片机最基本的时间单位。

单片机原理与应用考试试题一、填空题（每空 2 分，共 40 分）1、单片机是将_____、＿____、＿____和_____等部件集成在一个芯片上的微型计算机。

2、单片机的存储器分为_____和_____，其中_____存储器在掉电后数据会丢失。

3、单片机的并行 I/O 口有_____个，分别是_____、＿____、＿____和_____。

4、单片机的复位方式有_____复位和_____复位两种。

5、单片机的中断源有_____个，分别是_____、＿____、＿____、＿____和_____。

6、单片机的定时器/计数器有_____个，分别是_____和_____。

7、单片机指令系统中，数据传送指令有_____、＿____和_____等。

二、选择题（每题 3 分，共 30 分）1、单片机的工作频率主要取决于（）A 晶振频率B 复位电路C 电源电压D 存储容量2、以下不是单片机特点的是（）A 集成度高B 功耗低C 性价比高D 运算速度快3、单片机的程序计数器 PC 是（）位的。

A 8B 16C 32D 644、单片机的中断优先级可以通过（）设置。

A 中断允许寄存器B 中断优先级寄存器C 定时器控制寄存器D 串行口控制寄存器5、要使单片机的 P1 口输出低电平，应执行的指令是（）A MOV P1,0FFHB MOV P1,00HC CLR P1D SETB P16、单片机的堆栈指针 SP 复位后指向（）A 00HB 07HC 30HD 7FH7、以下指令中，属于逻辑运算指令的是（）A ADDB SUBBC ANLD MOV8、单片机在执行 MOVX 指令时，相关的控制信号是（）A RD 和 WR 均为低电平B RD 为低电平，WR 为高电平C RD 为高电平，WR 为低电平 D RD 和 WR 均为高电平9、若单片机的晶振频率为 12MHz，机器周期为（）A 1μsB 2μsC 4μsD 8μs10、要使单片机能够响应外部中断 0，需要设置的寄存器是（）A IEB IPC TCOND SCON三、简答题（每题 10 分，共 30 分）1、简述单片机的工作过程。

浙江省2006年10月高等教育自学考试单片机原理及应用试题课程代码：02358一、单项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.MCS-51的并行I/O口读-改-写操作，是针对该口的（）A.引脚B.缓冲器C.地址线D.内部锁存器2．假定设置堆栈指针SP的值为36H，在执行指令PUSH 20H后SP的值为（）A.35HB.38HC.37HD.20H3.若MCS-51单片机的晶振频率为6MHz，定时器/计数器作计数器使用时，其最高的输入计数频率是（）A.1MHzB.500KHzC.250KHzD.125KHz4.MOVX A,@DPTR指令中源操作数的寻址方式是（）A.寄存器寻址B.寄存器间接寻址C.直接寻址D.立即寻址5.在远距离数据传送时，一般采用______传送方式。

（）A.串行B.并行C.模拟D.数字二、填空题(本大题共9小题，每空1分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

6.MCS-51单片机中有两个16位寄存器，其中一个是______，它没有地址，用户不能对其读写；另一个是______，常用于存放基址地址。

7.若不使用MCS-51片内程序存储器，引脚EA必须接______。

8.当（RS1，RS0）=（1，0）时，工作寄存器R2对应内部RAM中的______字节单元。

9.执行当前指令后，PC内容为______。

10.单片机与外部数据进行信息交换时，通过______总线交换信息的内容。

11.MCS-51响应______中断时，其中断标志只能由软件清除。

12.汇编语言程序一般有四种结构形式，即：顺序结构、分支结构、______和子程序结构。

13.用串行口扩展并行口时，串行口工作方式应选为______。

14.ADC0809是______位逐次逼近型A/D转换芯片。

单片机原理及应用考试题及参考答案一、单选题（共30题，每题1分，共30分）1、MOVC A, @A+PC是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：A2、指令MUL AB 执行前（A）=18H ，（B）=05H，执行后，A、B的内容是（）。

A、90H，05HB、90H，00HC、78H，05HD、78H，00H正确答案：D3、5转换成十六进制数是（）。

A、111HB、94.8HC、49.8HD、49H正确答案：C4、已知晶振频率为6MHz,在P1.0引脚上输出周期为500微秒的等宽矩形波，若采用T1中断，工作方式2。

TMOD=#( )A、19HB、20HC、21HD、22H正确答案：B5、A7H和5BH两个立即数相加后，和为（），（CY）是（）。

A、1CH，0B、C1H，0C、02H，1D、C1H，1正确答案：C6、INTEL 8051 CPU是（）位的单片机.A、16B、4C、8D、32正确答案：C7、执行LACLL 4000H指令时, MCS-51所完成的操作是( )A、保护ＰＣB、（PC ）=4000HC、保护现场D、PC+3入栈,（PC ）=4000H正确答案：D8、下列指令能使R0的最高位置0的是（）。

A、ANL A，#7FHB、ANL A，#80HC、ORL A，#7FHD、ORL A，#80H正确答案：A9、MOV @Ri ， direct 是（）A、控制转移指令B、逻辑运算指令C、算术运算指令D、数据传送指令E、位操作指令正确答案：D10、汇编结束指令是（）：A、ORGB、BITC、EQUD、END正确答案：D11、SJMP rel 是（）A、逻辑运算指令C、算术运算指令D、控制转移指令E、数据传送指令正确答案：D12、下列各条指令其源操作数的寻址方式是什么？各条指令单独执行后，A中的结果是什么？设（60H）=35H，（A）=19H，（R0）=30H，（30H）=0FH。

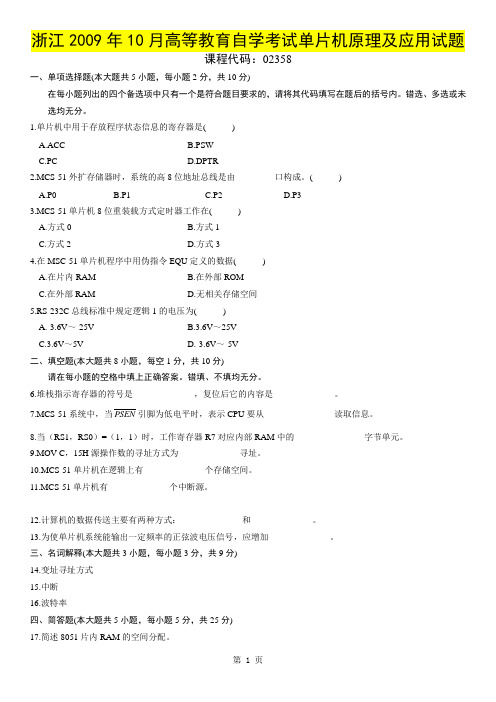

浙江2009年10月高等教育自学考试单片机原理及应用试题课程代码：02358一、单项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.单片机中用于存放程序状态信息的寄存器是( )A.ACCB.PSWC.PCD.DPTR2.MCS-51外扩存储器时，系统的高8位地址总线是由_________口构成。

( )A.P0B.P1C.P2D.P33.MCS-51单片机8位重装载方式定时器工作在( )A.方式0B.方式1C.方式2D.方式34.在MSC-51单片机程序中用伪指令EQU定义的数据( )A.在片内RAMB.在外部ROMC.在外部RAMD.无相关存储空间5.RS-232C总线标准中规定逻辑1的电压为( )A.-3.6V～-25VB.3.6V～25VC.3.6V～5VD.-3.6V～-5V二、填空题(本大题共8小题，每空1分，共10分)请在每小题的空格中填上正确答案。

错填、不填均无分。

6.堆栈指示寄存器的符号是______________，复位后它的内容是______________。

7.MCS-51系统中，当PSEN引脚为低电平时，表示CPU要从________________读取信息。

8.当（RS1，RS0）=（1，1）时，工作寄存器R7对应内部RAM中的________________字节单元。

9.MOV C，15H源操作数的寻址方式为______________寻址。

10.MCS-51单片机在逻辑上有______________个存储空间。

11.MCS-51单片机有______________个中断源。

12.计算机的数据传送主要有两种方式：______________和______________。

13.为使单片机系统能输出一定频率的正弦波电压信号，应增加______________。

三、名词解释(本大题共3小题，每小题3分，共9分)14.变址寻址方式15.中断16.波特率四、简答题(本大题共5小题，每小题5分，共25分)17.简述8051片内RAM的空间分配。

大学期末考试试卷《单片机原理及应用》大学考试试题A卷及参考答案一、填空题(每空格1分，共10分)1.MCS—51布尔处理机的存储空间是_______。

2.P2口通常用作_______，也可以作通用的I/O口使用。

3.若由程序设定RS1、RS=01，则工作寄存器R～R7的直接地址为______。

4.8051的堆栈区一般开辟在_______。

5.所谓寻址，其实质就是_______。

6.存储器映象是_______。

7.定时器中断请求发生在_______。

8.中断响应时间是指______。

9.通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为_______。

10.在中断服务程序中现场保护和现场恢复期间，中断系统应处在____状态。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.MCS-51单片机复位操作的主要功能是把PC初始化为( )。

A.0100HB.2080HC.0000HD.8000H2.若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为( )。

A.500B.1000C.216-500D.216-10003.定时器1工作在计数方式时，其外加的计数脉冲信号应连接到( )引脚。

A.P3.2 B.P3.3C.P3.4D.P3.54.当外部中断请求的信号方式为脉冲方式时，要求中断请求信号的高电平状态和低电平状态都应至少维持( )。

A.1个机器周期B.2个机器周期C.4个机器周期D.10个晶振周期5.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应( )。

A.外部中断0B.外部中断1C.定时器0中断D.定时器1中断6.定时器若工作在循环定时或循环计数场合，应选用( )。

A.工作方式0B.工作方式1C.工作方式2D.工作方式37.MCS-51单片机的外部中断1的中断请求标志是( )。

单片机原理及应用考试题及答案一、单选题（共54题，每题1分，共54分）1.5转换成十六进制数是（）。

A、49HB、94.8HC、111HD、49.8H正确答案：D2.指令MUL AB 执行前（A）=18H ，（B）=05H，执行后，A、B的内容是（）。

A、90H，05HB、90H，00HC、78H，05HD、78H，00H正确答案：D3.MCS-51单片机的总线不包含（）：A、通信总线B、数据总线C、地址总线D、控制总线正确答案：A4.用8051的定时器T1作计数方式，用模式2，则工作方式控制字为A、20HB、06HC、60HD、02H正确答案：C5.8031单片机的内部主要组成部分不包含（）：A、CPUB、ROMC、I/O接口D、定时计数器正确答案：B6.已知(A)=59H，(PSW)=80H，执行指令ADDC A,#4CH后CY和AC的内容为（）：A、0,1B、1,1C、0,0D、1,0正确答案：A7.若（SP）＝40H，当执行一条RET指令后，SP的值为（）：A、3EHB、42HC、38HD、41H正确答案：A8.当RS1RS0=10时，Rn的地址是（）：A、08H～0FHB、18H～1FHC、00H～07HD、10H～17H正确答案：D9.DIV AB 是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：B10.当（IP）=14H时，优先级最低的中断源是（）：A、外部中断0B、定时计数器0C、外部中断1D、定时计数器1正确答案：D11.单片机应用程序一般存放在（）。

A、RAMB、ROMC、寄存器D、CPU正确答案：B12.在中断服务程序中至少应有一条（）A、转移指令B、加法指令C、传送指令D、中断返回指令正确答案：D13.指令MOVC A，＠A+DPTR 源操作数的寻址方式是（）：A、寄存器寻址B、直接寻址C、立即数寻址D、寄存器间接寻址E、变址寻址F、相对寻址G、位寻址正确答案：E14.MOVC A, @A+PC是（）A、数据传送指令B、算术运算指令C、逻辑运算指令D、控制转移指令E、位操作指令正确答案：A15.已知(A)=88H，(PSW)=80H，执行指令SUBB A,#66H后PSW的内容为（）：A、C4HB、04HC、C0HD、00H正确答案：B16.要用传送指令访问MCS-51片外RAM，它的指令操作码助记符是（）A、MOVB、MOVXC、MOVCD、以上都行正确答案：B17.反码9AH的真值是（）：A、-102B、-101C、102D、101正确答案：B18.下列指令能使R0的最高位置0的是（）。

单片机原理及应用一、填空题：（20分）1、微处理器包括两个主要部分运算器和控制器。

2、总线是连接系统中各扩展部件的一组公共信号线。

按照功能，通常把系统总线分为三组：地址总线、数据总线、控制总线。

3、89C51单片机访问片外程序存储器时，所用的控制信号有：ALE、PSEN、EA，其中ALE用于低8位地址锁存控制，PSEN是片外程序存储器读选通控制信号，EA是片内、片外程序存储器访问的控制信号。

4、89C51单片机访问片外数据存储器时，所用的控制信号有_ALE_、_WR 、RD 。

5、CPU访问片内、片外ROM指令用MOVC,访问片外RAM指令用MOVX，访问片内RAM指令用MOV。

6、定时器共有两个控制字，由软件写入TMOD和TCON两个8位寄存器，用来设置T0或T1的操作模式和控制功能。

7、中断处理过程可分为三个阶段中断响应、中断处理、中断返回。

8、复位是单片机的初始化操作，其主要功能是把PC初始化为0000H。

复位操作有上电自动复位和按键手动复位两种方式。

9、89C51的P0口除作为一般I/O口使用外，还可作为低8位地址使用。

当系统扩展片外EPROM和RAM时，由P2口输出高8位地址。

10、89C51中断系统的五个中断源为外中断0 、外中断1 、定时器0溢出中断、定时器1溢出中断、串行口中断。

11、89C51单片机的寻址方式通常指对源操作数进行寻址。

二、简答题：（30分）1、80C51单片机的EA信号有何功能？在使用8031时，EA信号引脚应如何处理？答：EA引脚为外部程序存储器地址允许输入端/固化编程电压输入端。

（2分）当EA引脚接高电平时，CPU只访问片内EPROM/ROM并执行内部程序存储器中的指令（1分），但当PC的值超过0FFFH时，将自动执行片外程序存储器中的内容（1分）。

当EA引脚接低电平时，CPU只访问外部EPROM/ROM中的内容，而不管是否有片内程序存储器（1分）。

在使用8031时，EA信号引脚应接地（1分）。

物机院（系）级专业班《单片机原理与应用技术》试卷注意事项：1、学生的院（系）别、专业、班级、姓名、学号必须填写在考生信息栏内指定的位置。

2、学生在考试之前必须填写考试时间和地点。

3、答题字迹要清楚，并保持卷面清洁。

一、填空题(本大题共10小题，每空2分，共30分)请在每小题的空格中填上正确答案。

错填、不填均无分。

5．在AT89S51单片机中，一个机器周期包括12个时钟周期，如果采用12MHZ晶振，一个机器周期为1us6、通常、单片机上电复位时PC= 0000H ，SP= 07H ；7. 51系列单片机的CPU是由和构成。

8. 51系列单片机的存储器包括：数据存储器和程序存储器。

9.堆栈数据写入和读出遵守“先入后出，后进先出”的规则。

二、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

2.对某单元的部分位取反，应采用下面哪种逻辑操作（）。

A. ANLB. XRLC. CPLD. ORL3．程序计数器PC和堆栈指针SP两个寄存器的位数分别是（）A．PC-8位，SP-8位 B．PC-8位，SP-16位C．PC-16位，SP-8位 D. PC-16位，SP-16位4. 若（A）=40H, (CY)=0, 则执行RLC A 指令后，（A）=( ) 。

A. 56HB. 0C0HC. 80HD. 0B3H5、以下哪一条指令的写法是错误的（）。

A. INC DPTRB. DEC AC. MOV R0,#0FEHD. PUSH A6、以下哪一条是位操作指令（）。
