眼视光技术综合验光流程一、初始检查。
咱得先和顾客聊聊天,了解一下基本情况,像平时用眼多不多呀,有没有啥不舒服的地方。
这就像是交朋友,先知道对方的小烦恼。
然后呢,看看顾客的旧眼镜,看看度数、镜片磨损情况啥的。
这时候呀,咱心里就大概有个数了。
接下来就是视力检查啦,让顾客坐在视力表前面,遮上一只眼睛,先右眼再左眼,看看能看到第几行。
这个过程就像是玩猜数字游戏,只不过咱猜的是眼睛能看清的程度。
二、电脑验光。
这一步就比较高科技啦。
让顾客把下巴放在仪器的托架上,眼睛盯着里面的小亮点或者小图案。
电脑验光仪就会像个小机灵鬼一样,快速给出一个初步的度数。
不过呢,这个度数可不能全信,它就像是个小提示,给咱们后面的检查指个方向。
有时候它可能会有点小误差,就像小朋友第一次算数,可能会算错一点点。
三、综合验光仪检查。
1. 度数置入。
把电脑验光的度数放到综合验光仪上,就像把食材放到锅里准备做饭一样。
这时候呢,我们要先检查球镜度数,就是近视或者远视的度数。
让顾客看视力表,然后慢慢调整度数,看看哪一个度数能让顾客看得最清楚。
这个过程就像是在找宝藏,一点点调整,直到找到最合适的那个点。
2. 柱镜和轴位检查。
如果顾客有散光,那就得检查柱镜度数和轴位啦。
这可有点像转魔方,要找到那个最正确的方向。
我们通过调整柱镜的度数和轴位,让顾客看那些有线条的视标,顾客会告诉我们哪一组线条看起来最清晰或者最均匀,这样我们就能确定散光的度数和轴位了。
这个过程可能要试几次,就像试衣服一样,要找到最合身的那一件。
3. 双眼平衡检查。
两只眼睛就像一对小伙伴,要让它们配合得好才行。
我们会用一些特殊的视标,比如红绿视标,来检查双眼的平衡。
让顾客看这些视标,然后调整两只眼睛的度数,直到双眼看到的视标清晰度差不多。
这就像是让两个小伙伴分到一样多的糖果,这样他们才不会闹别扭。
四、试戴调整。
把我们在综合验光仪上确定好的度数放到试戴镜架上,让顾客戴着走一走,看看远近的视力怎么样,有没有头晕、不舒服的感觉。

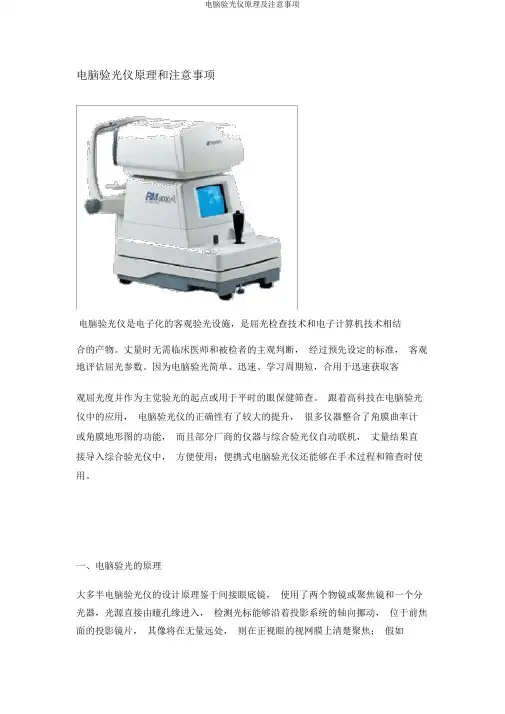

电脑验光仪原理和注意事项电脑验光仪是电子化的客观验光设施,是屈光检查技术和电子计算机技术相结合的产物。
丈量时无需临床医师和被检者的主观判断,经过预先设定的标准,客观地评估屈光参数。
因为电脑验光简单、迅速、学习周期短,合用于迅速获取客观屈光度并作为主觉验光的起点或用于平时的眼保健筛查。
跟着高科技在电脑验光仪中的应用,电脑验光仪的正确性有了较大的提升,很多仪器整合了角膜曲率计或角膜地形图的功能,而且部分厂商的仪器与综合验光仪自动联机,丈量结果直接导入综合验光仪中,方便使用;便携式电脑验光仪还能够在手术过程和筛查时使用。
一、电脑验光的原理大多半电脑验光仪的设计原理鉴于间接眼底镜,使用了两个物镜或聚焦镜和一个分光器,光源直接由瞳孔缘进入,检测光标能够沿着投影系统的轴向挪动,位于前焦面的投影镜片,其像将在无量远处,则在正视眼的视网膜上清楚聚焦;假如被检眼为屈光不正眼,检测光标前后挪动,使得其像在视网膜上聚焦,大多半电脑验光仪就是经过改变进入眼睛的光芒聚散度来使光标清楚地成像在视网膜上而自动计算眼的屈光度。
现代的电脑验光仪设计往常有两个主要特色:1.调理控制关于大多半验光方法,调理的控制特别重要。
几乎全部的验光仪都要求被检者凝视测试光标或光标像,结果刺激了调理而使得检测结果近视过矫或远视欠矫,固然测试光标经过光路设计在无量远处,因为仪器特别凑近被检者的脸部,就引发了近感知性调理,所以在设计过程中,将测试光标“雾视化”,在丈量开始前,被检者先看到一个“雾视”光标,以此来放松调理,但没法完整去除近感知性调理。
2.检测光芒为红外光当前使用的电脑验光仪的检测光芒均采纳波长为 800~ 950 nm的红外光。
原由为:①红外线被眼内组织汲取较可见光少,经眼底反射的光线许多。
所以,检测光芒经过眼内媒质后光芒能量损失较少,特别是丈量屈光媒质浑浊的眼睛来说比较重要。
②对被检眼来说,检测视标和检测光芒不行见,较好地战胜了丈量视标惹起的调理问题。

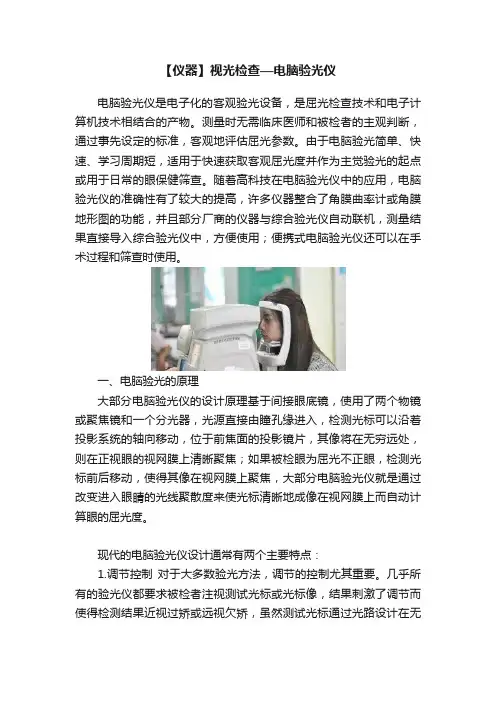

【仪器】视光检查—电脑验光仪电脑验光仪是电子化的客观验光设备,是屈光检查技术和电子计算机技术相结合的产物。
测量时无需临床医师和被检者的主观判断,通过事先设定的标准,客观地评估屈光参数。
由于电脑验光简单、快速、学习周期短,适用于快速获取客观屈光度并作为主觉验光的起点或用于日常的眼保健筛查。
随着高科技在电脑验光仪中的应用,电脑验光仪的准确性有了较大的提高,许多仪器整合了角膜曲率计或角膜地形图的功能,并且部分厂商的仪器与综合验光仪自动联机,测量结果直接导入综合验光仪中,方便使用;便携式电脑验光仪还可以在手术过程和筛查时使用。
一、电脑验光的原理大部分电脑验光仪的设计原理基于间接眼底镜,使用了两个物镜或聚焦镜和一个分光器,光源直接由瞳孔缘进入,检测光标可以沿着投影系统的轴向移动,位于前焦面的投影镜片,其像将在无穷远处,则在正视眼的视网膜上清晰聚焦;如果被检眼为屈光不正眼,检测光标前后移动,使得其像在视网膜上聚焦,大部分电脑验光仪就是通过改变进入眼睛的光线聚散度来使光标清晰地成像在视网膜上而自动计算眼的屈光度。
现代的电脑验光仪设计通常有两个主要特点:1.调节控制对于大多数验光方法,调节的控制尤其重要。
几乎所有的验光仪都要求被检者注视测试光标或光标像,结果刺激了调节而使得检测结果近视过矫或远视欠矫,虽然测试光标通过光路设计在无穷远处,由于仪器非常靠近被检者的脸部,就诱发了近感知性调节,因此在设计过程中,将测试光标“雾视化”,在测量开始前,被检者先看到一个“雾视”光标,以此来放松调节,但无法完全去除近感知性调节。
2.检测光线为红外光目前使用的电脑验光仪的检测光线均采用波长为800~ 950 nm的红外光。
原因为:①红外线被眼内组织吸收较可见光少,经眼底反射的光线较多。
因此,检测光线经过眼内媒质后光线能量损失较少,尤其是测量屈光媒质混浊的眼睛来说比较重要。
②对被检眼来说,检测视标和检测光线不可见,较好地克服了测量视标引起的调节问题。

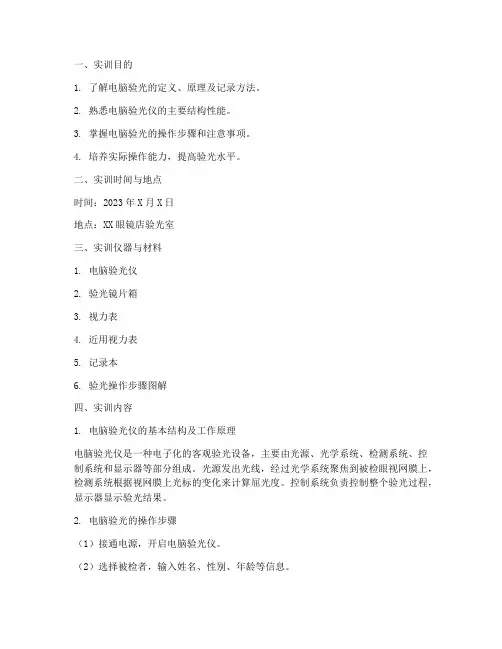

一、实训目的1. 了解电脑验光的定义、原理及记录方法。
2. 熟悉电脑验光仪的主要结构性能。
3. 掌握电脑验光的操作步骤和注意事项。
4. 培养实际操作能力,提高验光水平。
二、实训时间与地点时间:2023年X月X日地点:XX眼镜店验光室三、实训仪器与材料1. 电脑验光仪2. 验光镜片箱3. 视力表4. 近用视力表5. 记录本6. 验光操作步骤图解四、实训内容1. 电脑验光仪的基本结构及工作原理电脑验光仪是一种电子化的客观验光设备,主要由光源、光学系统、检测系统、控制系统和显示器等部分组成。
光源发出光线,经过光学系统聚焦到被检眼视网膜上,检测系统根据视网膜上光标的变化来计算屈光度。
控制系统负责控制整个验光过程,显示器显示验光结果。
2. 电脑验光的操作步骤(1)接通电源,开启电脑验光仪。
(2)选择被检者,输入姓名、性别、年龄等信息。
(3)调整验光仪高度,使被检者眼睛与验光仪视线平行。
(4)将被检者眼睛调整到合适距离,注视验光仪中的光标。
(5)开始验光,电脑验光仪自动检测屈光度。
(6)记录验光结果,包括近视、远视、散光、瞳距等参数。
(7)根据验光结果,为被检者推荐合适的眼镜。
3. 电脑验光的注意事项(1)确保被检者眼睛与验光仪视线平行,避免斜视。
(2)调整被检者距离,使眼睛与验光仪的距离保持在标准范围内。
(3)确保被检者注视光标,避免眨眼或移动眼球。
(4)根据被检者年龄和视力状况,调整验光仪参数。
(5)注意观察被检者眼睛反应,如出现不适,立即停止验光。
五、实训结果与分析1. 通过本次实训,我了解了电脑验光的原理和操作步骤,掌握了电脑验光仪的使用方法。
2. 在实训过程中,我学会了如何调整验光仪,使被检者眼睛与验光仪视线平行,以及如何观察被检者眼睛反应。
3. 通过实际操作,我提高了自己的验光水平,为今后从事眼镜行业奠定了基础。
六、实训总结本次电脑验光仪实训使我受益匪浅,不仅掌握了电脑验光仪的使用方法,还提高了自己的验光水平。
综合验光仪验光操作方法及流程裸眼视力标准如下:1.0.1-0.5视标,需要全部辨认。
2.0.6-0.9视标,允许错一个。
3.1.0-1.5视标,允许错两个。
处方原则如下:1.青少年单眼1.0,双眼1.2.2.成年人单眼0.8,双眼1.0.3.老年人(看远)单眼0.6-0.8,双眼0.8-1.0.综合验光仪验光流程如下:1.电脑验光仪打出数据,先右后左,以下验光同样先右后左,测瞳距。
也可直接采用旧眼镜光度数据。
2.调整验光仪瞳距,置入低于验光仪50度的数据或高于原眼镜25度数据,双眼置于O位。
3.双眼雾视,投放0.3视标,双眼同时加+0.25至无法辨认。
4.单眼消雾视,左眼OC位,右眼O位,双眼去除散光度数,投放0.6视标,逐步加度数到能辨认0.6视标。
5.投放三行视标,询问顾客视标有无上弓下弯、歪斜、重影现象,上下再排视标间距是否一样,如有异常,需进一步排查散光。
6.投放射线散光视标,询问线条是否有深浅、粗细之分,颜色深的在几点钟方向X30就是大概轴位。
7.置入散光直至线条深浅粗细一样(散光度数不超过验光单度数)。
8.红绿视标平衡,(红加绿减),直至红绿等清。
9.投放圆点散光视标,精调散光轴位,手轮与轴位重合,翻转追红,进10退5,直到两面清晰度一样。
10.精调散光度数,P点和轴位重合,翻转两面比较清晰度,红加白减,散光+ - 50度球镜- + 25度,红加白减,散光+ - 50度球镜- + 25度,直至两面一样清晰或一样模糊为止。
11.相同方法检测左眼,将右眼置OC,左眼置O位测左眼。
12.双眼平衡测试:右眼置入135偏振片,左眼置入45偏振片,投放偏振视标,比较上下视标的清晰度,清晰的眼降低度数至等清,如果无法等清,让主导眼略清楚一些(也可用棱镜分离法)。

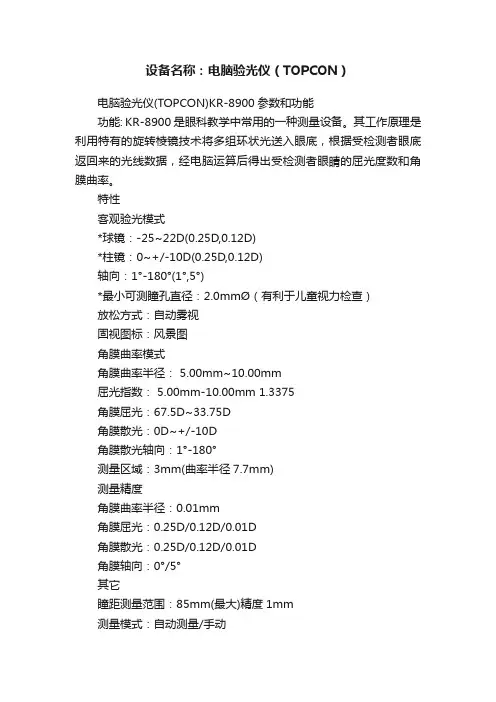

设备名称:电脑验光仪(TOPCON)电脑验光仪(TOPCON)KR-8900参数和功能功能: KR-8900是眼科教学中常用的一种测量设备。
其工作原理是利用特有的旋转棱镜技术将多组环状光送入眼底,根据受检测者眼底返回来的光线数据,经电脑运算后得出受检测者眼睛的屈光度数和角膜曲率。
特性客观验光模式*球镜:-25~22D(0.25D,0.12D)*柱镜:0~+/-10D(0.25D,0.12D)轴向:1°-180°(1°,5°)*最小可测瞳孔直径:2.0mmØ(有利于儿童视力检查)放松方式:自动雾视固视图标:风景图角膜曲率模式角膜曲率半径: 5.00mm~10.00mm屈光指数: 5.00mm-10.00mm 1.3375角膜屈光:67.5D~33.75D角膜散光:0D~+/-10D角膜散光轴向:1°-180°测量区域:3mm(曲率半径7.7mm)测量精度角膜曲率半径:0.01mm角膜屈光:0.25D/0.12D/0.01D角膜散光:0.25D/0.12D/0.01D角膜轴向:0°/5°其它瞳距测量范围:85mm(最大)精度1mm测量模式:自动测量/手动角膜直径测量:可以(瞳孔直径):范围—1~13mm/步长0.25mm测量显示:电视屏幕测量记录:内置式打印机(每眼最多可存10次测量结果)对焦方式:屏幕显示顶点距离:0,12.0,13.75mm(选择)节电方式:10分钟未进行操作自动黑屏人工晶体模式:IOL模式可测人工晶体眼电源:AC100~120,220~240V输出:RS-232C,视频输出尺寸:475(厚)x275(宽)x450(高)mm重量:20公斤。

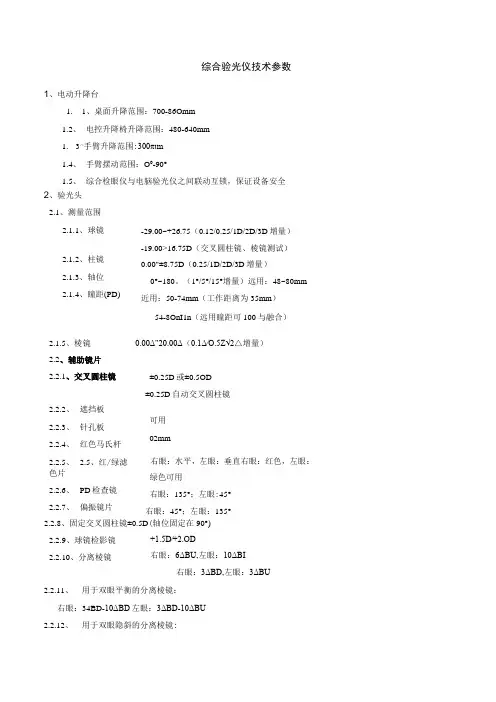

综合验光仪技术参数1、电动升降台1.1、桌面升降范围:700-86Omm1.2、电控升降椅升降范围:480-640mm1.3^手臂升降范围:300πιm1.4、手臂摆动范围:O0-90°1.5、综合检眼仪与电脑验光仪之间联动互锁,保证设备安全2、验光头2.1、测量范围2.1.1、球镜-29.00~+26.75(0.12/0.25/1D/2D/3D增量)-19.00>16.75D(交叉圆柱镜、棱镜测试)2.1.2、柱镜2.1.3、轴位2.1.4、瞳距(PD) 0.00"±8.75D(0.25/1D/2D/3D增量)0°~180。
(1°/5°/15°增量)远用:48~80mm 近用:50-74mm(工作距离为35mm)54-8OnI1n(远用瞳距可100与融合)2.1.5、棱镜2.2、辅助镜片2.2.1、交叉圆柱镜0.00Δ"20.00Δ(0.1Δ∕O.5Z√2△增量)±0.25D或±0.5OD±0.25D自动交叉圆柱镜2.2.2、遮挡板2.2.3、针孔板2.2.4、红色马氏杆2.2.5、 2.5、红/绿滤色片2.2.6、PD检查镜2.2.7、偏振镜片可用02mm右眼:水平,左眼:垂直右眼:红色,左眼:绿色可用右眼:135°;左眼:45°右眼:45°;左眼:135°2.2.8、固定交叉圆柱镜±0.5D(轴位固定在90°)2.2.9、球镜检影镜2.2.10、分离棱镜+1.5D∕+2.OD右眼:6ΔBU,左眼:10ΔBI右眼:3ΔBD,左眼:3ΔBU2.2.11、用于双眼平衡的分离棱镜:右眼:34BD-10ΔBD左眼:3ΔBD-10ΔBU 2.2.12、用于双眼隐斜的分离棱镜:右眼:BD-10ΔBD左眼:BD-10ΔBU2.2.13、用于垂直隐斜的分离棱镜:右眼:5ΔBD-15∆BD左眼:5ΔBD-15∆BU2.3、使用距离350πu∏-700mm(5Omn1增量)2.4、视野范围40o(VD=12mm),39o(VD=13.75mm)2.5、额托调整14mm,÷2mm2.6、 VD调整12mm、14πιm>16mm>18mm、20mm 2.7、水平调整±2.502.8、显示屏8.4英寸彩色1CD液晶触摸屏2.9、打印方式外置热敏行式打印(打印纸宽带:58mπι) 2.10、接口RS-2323、视力表投影仪3.1、投射距离:2.9到6.Im3.2、投射尺度:30×typeM,typeT,typeG,typePhM(在5米距离)25XtypeUK(在5m距离)3.3、视示:33种fortypeM,typeT,typeG,typePhM27种fortypeUK3.4、显示方式:全显示、水平单行、垂直单列、单一图像3.5、滤片:红绿滤光器3.6、图像尺寸:UK型:250(W)X225(H)mm.直径25Omm(在5m的距离处)其他型:330(W)X225(H)mm.直径275mm(在5m的距离处) 3.7、灯:3W,白色1ED,波长:373至80Inn13.8、图像亮度:230cd∕m2(在5m距离)3.9、图像转换时间:0.3秒/Iframe3.10、自动休眠功能:5分钟/15分钟/不休眠4、质保三年,合同签订后30日到货安装。

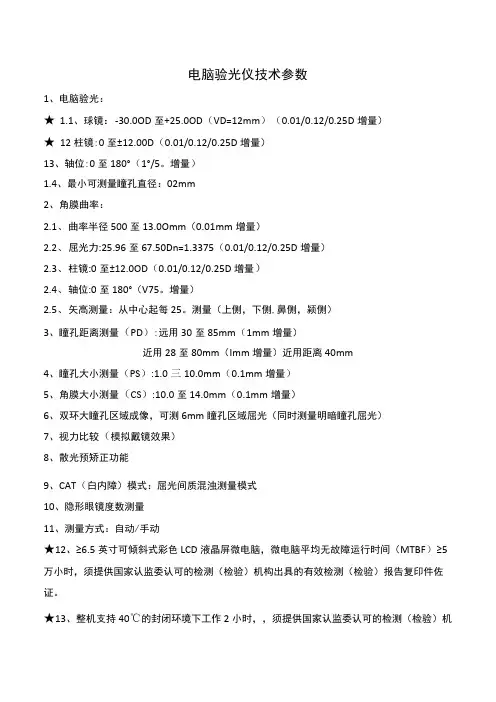

电脑验光仪技术参数1、电脑验光:★1.1、球镜:-30.0OD至+25.0OD(VD=12mm)(0.01/0.12/0.25D增量)★12柱镜:0至±12.00D(0.01/0.12/0.25D增量)13、轴位:0至180°(1°/5。
增量)1.4、最小可测量瞳孔直径:02mm2、角膜曲率:2.1、曲率半径500至13.0Omm(0.01mm增量)2.2、屈光力:25.96至67.50Dn=1.3375(0.01/0.12/0.25D增量)2.3、柱镜:0至±12.0OD(0.01/0.12/0.25D增量)2.4、轴位:0至180°(V75。
增量)2.5、矢高测量:从中心起每25。
测量(上侧,下侧,鼻侧,颍侧)3、瞳孔距离测量(PD):远用30至85mm(1mm增量)近用28至80mm(Imm增量)近用距离40mm4、瞳孔大小测量(PS):1.0三10.0mm(0.1mm增量)5、角膜大小测量(CS):10.0至14.0mm(0.1mm增量)6、双环大瞳孔区域成像,可测6mm瞳孔区域屈光(同时测量明暗瞳孔屈光)7、视力比较(模拟戴镜效果)8、散光预矫正功能9、CAT(白内障)模式:屈光间质混浊测量模式10、隐形眼镜度数测量11、测量方式:自动/手动★12、≥6.5英寸可倾斜式彩色LCD液晶屏微电脑,微电脑平均无故障运行时间(MTBF)≥5万小时,须提供国家认监委认可的检测(检验)机构出具的有效检测(检验)报告复印件佐证。
★13、整机支持40℃的封闭环境下工作2小时,,须提供国家认监委认可的检测(检验)机构出具的有效检测(检验)报告复印件佐证。
14、配置要求14.1、主机:1台14.2、球面模型眼;1个14.3、电动桌:1台。

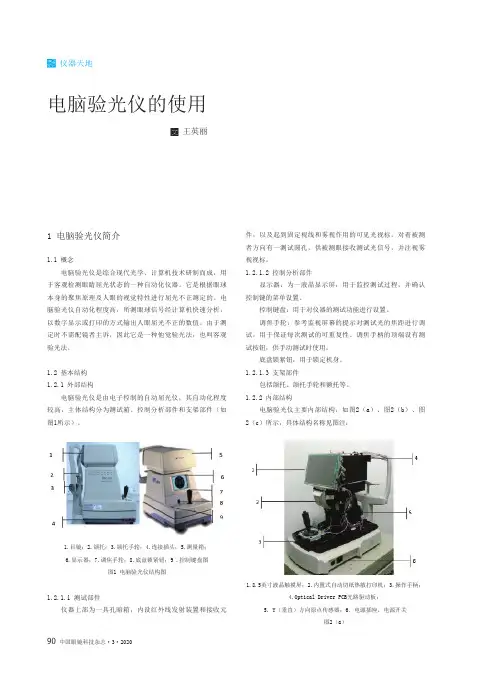

1 电脑验光仪简介1.1 概念电脑验光仪是综合现代光学、计算机技术研制而成,用于客观检测眼睛屈光状态的一种自动化仪器。
它是根据眼球本身的聚焦原理及人眼的视觉特性进行屈光不正测定的。
电脑验光仪自动化程度高,所测眼球信号经计算机快速分析,以数字显示或打印的方式输出人眼屈光不正的数值。
由于测定时不需配镜者主诉,因此它是一种他觉验光法,也叫客观验光法。
1.2 基本结构1.2.1 外部结构电脑验光仪是由电子控制的自动屈光仪,其自动化程度较高,主体结构分为测试箱、控制分析部件和支架部件(如图1所示)。
1.目镜;2.颌托;3.颌托手轮;4.连接插头;5.测量箱;6.显示器;7.调焦手轮;8.底盘锁紧钮;9 .控制键盘图图1 电脑验光仪结构图1.2.1.1 测试部件仪器上部为一具孔暗箱,内设红外线发射装置和接收元件,以及起到固定视线和雾视作用的可见光视标。
对着被测者方向有一测试圆孔,供被测眼接收测试光信号,并注视雾视视标。
1.2.1.2 控制分析部件显示器:为一液晶显示屏,用于监控测试过程,并确认控制键的菜单设置。
控制键盘:用于对仪器的测试功能进行设置。
调焦手轮:参考监视屏幕的提示对测试光的焦距进行调试,用于保证每次测试的可重复性。
调焦手柄的顶端设有测试按钮,供手动测试时使用。
底盘锁紧钮:用于锁定机身。
1.2.1.3 支架部件包括颌托、颌托手轮和额托等。
1.2.2 内部结构电脑验光仪主要内部结构,如图2(a)、图2(b)、图2(c)所示,具体结构名称见图注:1.8.5英寸液晶触摸屏;2.内置式自动切纸热敏打印机;3.操作手柄;4.Optical Driver PCB光路驱动板;5. Y(垂直)方向原点传感器;6. 电源插座,电源开关图2(a)电脑验光仪的使用王英丽90中国眼镜科技杂志·3·20201.3 系统总成电脑验光仪的指令由中央控制PCB板进行收发,内置E2PROM芯片,电源模块为系统供电,不同类型的LED提供不同光路的照明,LED由中央PCB板控制,包括测量光源、对中LED、固视标LED、眼前节照明LED、平行透射点LED、Kerato LED。
电脑验光仪的使用流程1. 简介•电脑验光仪是一种专业医疗设备,用于测试人眼的屈光度和视力等参数。
•通过使用电脑验光仪,医生可以准确评估患者的视力状况,并制定相应的治疗方案。
2. 准备工作•确保电脑验光仪处于正常工作状态。
•调整电脑验光仪以适应患者的身高和坐姿。
•准备好测试所需的文件和记录表格。
3. 患者登记•在电脑验光仪的软件界面上输入患者的个人信息,包括姓名、年龄和性别等。
•对于复查患者,可加载之前的记录以便进行比对。
4. 初始测试•让患者坐在电脑验光仪的测试椅上,调整好坐姿。
•在软件界面上选择初始测试选项。
•指导患者将眼睛对准电脑验光仪的显示屏。
5. 自动屈光度测试•在软件界面上选择自动屈光度测试选项。
•患者分别盯住电脑验光仪显示屏上的具体点位,完成测试。
6. 自动视力测试•在软件界面上选择自动视力测试选项。
•患者按照提示,依次报出不同距离和大小的字符。
•结果将自动记录在软件界面上。
7. 附加测试•根据患者的情况,可以选择进行一些附加的测试,例如眼压测量和眼底检查等。
•选择相应的附加测试选项,按照软件界面的指引进行操作。
8. 结果分析•等待所有测试结束后,软件界面将会显示患者的测试结果。
•可以查看眼睛的屈光度、视力状况等参数。
•结果会以图示和文字的形式呈现。
9. 记录和报告•在软件界面上可以生成患者的报告。
•将测试结果和其他相关信息记录在报告中。
•可以打印或导出报告,方便后续参考和归档。
10. 结束测试•测试完毕后,关闭电脑验光仪的软件和设备。
•清理测试椅和电脑验光仪的周围环境。
•确保测试记录已经保存并妥善存放。
11. 注意事项•操作电脑验光仪前,医生需要熟悉设备的操作手册和相关规范。
•在进行测试时,要确保患者的舒适和安全。
•定期对电脑验光仪进行维护和保养,保证其正常工作。
通过以上的步骤,您可以了解到电脑验光仪的使用流程。
使用电脑验光仪可以帮助医生更准确地评估患者的视力状况,并制定个性化的治疗方案。
