YB17系列直流稳压电源使用书(免费)
- 格式：pdf
- 大小：216.91 KB
- 文档页数：18
下载文档原格式
合集下载
稳压直流电源产品说明书
一、 方案设计方案原理框图如图1所示。
图1 方案原理框图二、电路设计1、整流滤波电路设计整流滤波电路如图2所示。
交流220V 电压经T1降压、VD1～VD4整流及C1滤波后，为后续电路提供20V 直流工作电源。
图2 整流滤波电路2、稳压电路设计稳压电路如图3所示。
稳压电路是个具有电压串联负反馈的闭环系统。
其稳压过程为，当电网电压波动或负载变动引起输出直流电压发生变化时，取样电路取出输出电压的一部分送入比较放大器，并与基准电压进行比较，产生的误差信号经T2放大后送至调整管T1的基极，使调整管改变其管压降，以补偿输出电压的变化，从而达到稳定输出电压的目的。
L50%图3 稳压电路3、输出参数调节及负载电路输出参数调节及负载电路如图4所示。
（1）输出电压Uo 及输出电压调节范围：）U （U R R R R R U BE2Z W 22W 1O +"+++=调节Rw 可以改变输出电压Uo 。
（2）最大负载电流Iomax 。
稳压电源正常工作时能输出的最大电流。
调节Rl 可以改变Io 。
50%Q1图4 输出参数调节及负载电路三、电路测试切断工频电源，连接好被测电路。
1、初测。
稳压器输出端负载开路，断开保护电路，接通220V工频电源，调节电位器Rw，观察Uo的大小和变化情况。
观察结果显示，Uo岁Rw线性变化，说明该稳压电路各反馈环路工作基本正常。
2、测量输出电压可调节范围。
接入负载，并调节Rl，使输出电流Io≈100mA，此时接入的负载阻值为156Ω，满足驱动负载在120Ω～240Ω的范围内，如图5所示。
再调节电位器Rw。
当将电位器Rw调节到最大值时，测量输出电压达到限定范围的最小值，此时Uo为6V左右，如图6所示；当将电位器Rw调节到最小值时，测量输出电压达到限定范围的最大值，此时Uo为15V左右，如图7所示，即满足稳压电源输出直流可调电压6V<Uo<15V这一技术指标的要求。
该过程中如不满足要求，可适当调整R1、R2的值。
直升机直流电源装置使用维护说明书
直升机直流电源装置 使用维护说明书常熟瑞特电气股份有限公司二〇二〇年安全警告页警告⏹使用过程中严禁触摸装置内部带电部位，以免造成安全事故。
⏹操作时严禁佩带手表、手链等易导电物体。
⏹进行电气连接之前，必须先将设备可靠接地。
注意⏹维护前必须断开交流电源，以隔离电力输入。
最好在进行维护之前用万用表检装置的输入输出，确保输入电源已被关闭且处于安全状态。
⏹即使所有外部电力都断开，电源装置内部的电容上还残留电荷，接线排上可能有危及人生安全的高压。
因此需将电源装置静置长时间（≥10分钟），等待电荷释放完后才能维护内部元器件。
⏹确保电源柜的进风孔、出风口武其他物体遮挡，保持良好的通风。
修改和变更记录页章节页码更改号更改时间更改描述修改取消增加目 录1 设备概况 (1)1.1 基本情况 (1)1.2 基本参数 (1)1.2.1 工作条件 (1)1.2.2 能源要求 (1)2 主要功能、工作原理和接口情况 (1)2.1 主要功能和特性 (1)2.1.1 主要功能 (1)2.1.2 特性 (1)2.1.3 系统设备名称、尺寸及重量 (2)2.2 工作原理 (2)2.3 接口情况 (3)3 基本构成和布置情况 (3)3.1 基本构成 (3)3.2 布置情况 (3)4 操作使用 (3)4.1 操作指南 (3)4.1.1 使用前的准备和检查 (3)4.1.2 使用过程中的安全防护、标志说明 (3)4.1.3 起动及运行过程中的操作程序 (3)4.1.3.1 起动 (3)4.1.3.2 停止 (4)4.1.3.3 带载 (4)4.1.3.4 报警保护 (4)4.1.3.4.1 输出欠压 (4)4.1.3.4.2 输出过压 (4)4.1.3.4.3 输出过载 (4)4.1.3.4.4 输入缺相 (4)4.1.4 运行中的监测和记录 (4)4.2 操作安全注意事项 (4)5 日常维护、保养 (5)5.1 日常维护、保养要求 (5)5.2 日常维护、保养方法 (5)5.2.1 运行时的维护保养 (5)5.2.2 日常维护保养 (5)5.2.3 长期停放时的维护保养 (5)5.2.4 日常维护保养 (5)6 常见故障、原因分析及排除方法 (5)6.1 故障类别一 (5)6.1.1 故障现象 (5)6.1.2 原因分析 (5)a) 控制电源输入端熔断器熔芯松动 (5)b) 控制电源输入端熔断器熔芯损坏。
YB17B安装调试手册-1

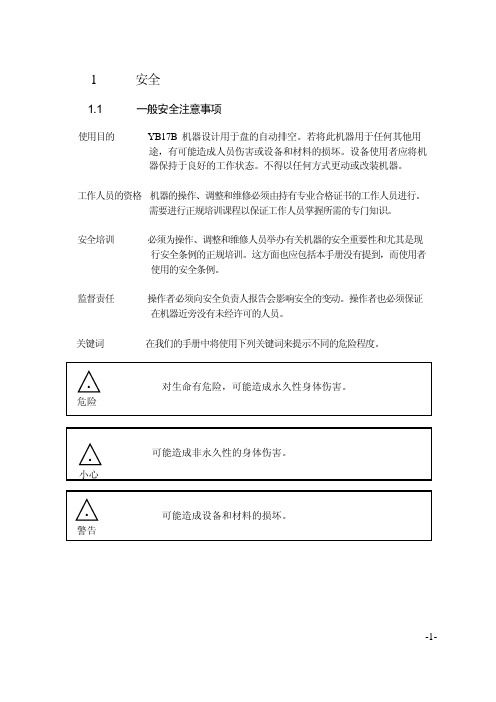

1 安全1.1 一般安全注意事项使用目的YB17B 机器设计用于盘的自动排空。
若将此机器用于任何其他用途，有可能造成人员伤害或设备和材料的损坏。
设备使用者应将机器保持于良好的工作状态。
不得以任何方式更动或改装机器。
工作人员的资格机器的操作、调整和维修必须由持有专业合格证书的工作人员进行。
需要进行正规培训课程以保证工作人员掌握所需的专门知识。
安全培训必须为操作、调整和维修人员举办有关机器的安全重要性和尤其是现行安全条例的正规培训。
这方面也应包括本手册没有提到，而使用者使用的安全条例。
监督责任操作者必须向安全负责人报告会影响安全的变动。
操作者也必须保证在机器近旁没有未经许可的人员。
关键词在我们的手册中将使用下列关键词来提示不同的危险程度。
-1-1.2 安全装置安全装置属于机器的标准配置。
它们用来保护人的健康和生命安全。
任何人如果使安全装置失效，其责任必须自负。
紧急停止开关紧急停止开关能使机器停止运行。
通过向右旋转按钮使该按钮再次松开。
主开关在机器的危险区进行任何工作时，原则上应将机器的主开关(Q00) 处于断开位置,并用一把挂锁保险,以免主开关重又接通。
防护罩防护罩保护操作人员，将他们与机器的危险区隔开。
所有保护罩必须关上，然后才能起动机器。
安全开关安全开关对所有与安全有关的保护罩进行监视。
打开一个装有安全开关的防护罩，机器就停止并出现一个故障信息。
料斗门只有在料斗门关闭时，才能换盘。
如果打开一个料斗门，在机器回转期间会触发紧急停止开关。
所有的驱动电动机立即停止。
-3-1.3危险源这是机器的主视图，从中可以一览运行中存在的所有的危险源。
在运行机器前，必须牢记这些危险源的位置。
这些危险源还用警告说明标出。
控制柜控制柜中的一些导线（橙色导线和外界电源来线）即使在主开关（Q02）关闭时也可能是带电的。
这些导线对人的生命有危险。
应注意控制柜门内侧的警告牌。
盘升降机盘升降机是周期运行的，盘升降机向上或向下运行时：注意防止被它挤压而受伤。
(整理)直流稳压电源说明书
中北大学课程设计说明书学生姓名:张森文学号：1106024241 学院: 仪器与电子学院专业: 微电子科学与工程题目: 直流稳压电源电路设计指导教师：王红亮职称: 副教授2014 年 1 月 5 日精品文档目录1、课程设计目的 (1)2、课程设计内容和要求 (1)2.1、设计内容 (1)2.2、设计要求 (1)3、设计方案及实现情况 (1)3.1、设计思路 (1)3.2、工作原理及框图 (2)3.3、硬件电路原理图 (6)3.4、PCB版图设计 (7)4、课程设计总结 (8)5、参考文献 (8)1、设计目的（1）掌握电子电路的一般设计方法和设计流程；（2）学习简单电路系统设计，掌握Protel99或其它工具软件的使用方法；（3）了解直流稳压电源电路的基本原理及相关模块逻辑功能和使用方法；（4）学习掌握硬件电路设计的全过程。
2、设计内容和要求2.1、设计内容设计一个直流稳压电源。
2.2、设计要求（1）查阅所用器件技术资料，详细说明设计的直流稳压电源电路工作流程；（2）输入交流220V，f=50Hz；输出3V～12V线性变化且可调，输出电流≤1A，（3）稳压系数Sr≤0.01，纹波电压≤30mV；（4）具有过电流及短路保护功能3、设计方案及实现情况3.1、设计思路（1）直流稳压电源的基本原理：线性稳压电源一般由电源变压器、整流、滤波电路及稳压电路组成，基本框图1所示：图1直流稳压电源的基本框图过程：输入交流220V，f=50Hz后，为了得到3V～12V线性变化输出电压，必须先经过电源变压器将输入电压变为所需要的交流电压，然后经过整流电路变成单向直流电压，单向直流电压经过滤波电路后变成较平滑单向直流电压，最后经过稳压电路，得到的是稳定的输出电压，而且随输入交流电压或者负载电阻变化都基本保持稳定。
3.2、工作原理及框图1、电源变压器 ：电源变压器T 的作用是将电网220V 的交流电压变换成整流滤波电路所需要的交流电压Ui 。
4.3 稳压电源和万用表的使用
输出电压：0~30V 输出电流：0~3A
4.3 直流稳压电源、万用表的使用
1. 直流稳压电源的原理与使用
（2）直流稳压电源的面板
特别需要注意：
C.V C.C指示灯
C.V对应稳压源、 C.C对应稳流源； 作为稳压源使用 时，应将电流调 节旋钮顺时针旋 到底。
电压显示 电压调节
开关
电压电流指示 电流显示
4.3 直流稳压电源、万用表的使用
1. 直流稳压电源的原理与使用
（3）直流稳压电源的使用方法
“组合”功能按 键按下“组合”键，可以
根据需要再选择“串联” 或“并联” 按键
➢“组合”+ “串联”：相当于将两组源串联使用，提高 输出电压，常用于双电源供电； ➢“组合”+ “并联”：相当于将两组源并联使用，提高 输出电流。
2. 数字万用表的原理与使用 测试表笔的正确连接：
黑色表笔—— 应连接至公共端 “COM” 红色表笔——测电压、电阻连接至“V/Ω”
测电流连接至“A” 或 “mA”
—— 对应为直流电压、直流电流
—— 对应为交流电压、交流电流
注意： 交流电压频率响应范围 40Hz—1kHz，
本课程主要用数字万用表测试直流电压。
用万用表测试其输出值。
2. （补充）调节电压、电 流旋钮，观察输出的变化
逆时针旋电流调节旋 钮到底，再调节电压调节 旋钮，观察输出的直流电 压值（空载时）及指示灯 的变化。
4.3 直流稳压电源、万用表的使用
2. 数字万用表的原理与使用
其他电 量的转 换电路
输入电路
A/D 转换器
电子 计数器
译码显示
பைடு நூலகம்时钟
逻辑控制
数字万用表UT58C的主要性能指标：
4.3 直流稳压电源、万用表的使用
1. 直流稳压电源的原理与使用
（2）直流稳压电源的面板
特别需要注意：
C.V C.C指示灯
C.V对应稳压源、 C.C对应稳流源； 作为稳压源使用 时，应将电流调 节旋钮顺时针旋 到底。
电压显示 电压调节
开关
电压电流指示 电流显示
4.3 直流稳压电源、万用表的使用
1. 直流稳压电源的原理与使用
（3）直流稳压电源的使用方法
“组合”功能按 键按下“组合”键，可以
根据需要再选择“串联” 或“并联” 按键
➢“组合”+ “串联”：相当于将两组源串联使用，提高 输出电压，常用于双电源供电； ➢“组合”+ “并联”：相当于将两组源并联使用，提高 输出电流。
2. 数字万用表的原理与使用 测试表笔的正确连接：
黑色表笔—— 应连接至公共端 “COM” 红色表笔——测电压、电阻连接至“V/Ω”
测电流连接至“A” 或 “mA”
—— 对应为直流电压、直流电流
—— 对应为交流电压、交流电流
注意： 交流电压频率响应范围 40Hz—1kHz，
本课程主要用数字万用表测试直流电压。
用万用表测试其输出值。
2. （补充）调节电压、电 流旋钮，观察输出的变化
逆时针旋电流调节旋 钮到底，再调节电压调节 旋钮，观察输出的直流电 压值（空载时）及指示灯 的变化。
4.3 直流稳压电源、万用表的使用
2. 数字万用表的原理与使用
其他电 量的转 换电路
输入电路
A/D 转换器
电子 计数器
译码显示
பைடு நூலகம்时钟
逻辑控制
数字万用表UT58C的主要性能指标：
直流稳压电源操作及保养规程
直流稳压电源操作及保养规程一、直流稳压电源的操作规程：1.在使用直流稳压电源之前，首先确保电源接地可靠。
2.使用前需要检查电源的电压、电流和负载能力是否符合使用要求，并确认电源开关处于关闭状态。
3.接通电源前，应确认负载端是否有正常的接线，并通过仪表确认负载无短路。
4.打开电源开关，逐步旋转电流和电压调节旋钮，将电流、电压调节至适当的数值。
5.当需要关闭电源时，先调至最小数值，再关闭电源开关。
避免突然断电造成设备损坏。
6.在正常操作过程中，不得轻易改变电流、电压的数值，以免造成设备损坏或危险。
7.在使用过程中，应定期检查电源的工作状态，并随时关注仪表的指示。
8.如发现设备异常，应立即切断电源，并检查故障原因。
9.使用后应及时关闭电源，并断开设备与电源的连接。
二、直流稳压电源的保养规程：1.在使用电源之前，应清洁电源外观，避免灰尘和杂物进入电源。
2.定期对电源进行外观清洁，并用专用布擦拭表面。
3.对于电源内部的清洁和维护，需要有专业技术人员进行。
4.定期检查电源的连接线是否松动，如有松动应及时拧紧。
5.定期检查电源的散热情况，确保电源正常运行。
6.长期不使用电源时，应将其放置在干燥、通风的地方，避免潮湿和腐蚀。
8.定期检查和清洁电源内部的滤波器和散热器。
9.每年至少进行一次全面的检修，检查电源的各项参数和功能是否正常。
10.在运输电源时，应注意轻拿轻放，避免碰撞和摔落。
总结起来，直流稳压电源的操作和保养规程主要包括正确的使用步骤、定期的检查和清洁工作、及时的维修和保养，以及注意电源的环境和运输安全等。
在日常使用和保养中，要确保电源正常运行，避免故障和安全事故的发生。
wy精密数显直流稳流稳压电源使用说明书
wy精密数显直流稳流稳压电源使用说明书标题：wy精密数显直流稳流稳压电源使用说明书一、产品概述wy精密数显直流稳流稳压电源是一种高精度、高稳定性的电源设备，广泛应用于实验室、工业生产等领域。
本文将详细介绍该电源的使用方法和注意事项，帮助用户正确使用和维护设备。
二、产品特点1. 数显功能：wy精密数显直流稳流稳压电源采用数码显示，直观清晰，用户可以通过屏幕上的数据了解电流和电压的实时数值。
2. 稳定性高：该电源具有较高的稳定性，能够在负载波动或电网波动的情况下保持输出稳定。
3. 过载保护：当负载超过额定值时，电源会自动切断输出，保护设备和负载免受损坏。
4. 温控风扇：电源内置温控风扇，能够根据电源的工作状态自动调整风扇转速，保持设备的散热效果。
5. 多种保护功能：过压保护、过流保护、过热保护等多种保护功能，全面保护负载和电源设备的安全。
三、使用方法1. 连接电源：将电源插头插入交流电源插座，并确保电源开关处于关闭状态。
2. 连接负载：将负载设备的正负极分别与电源的正负极相连接，并确保连接牢固可靠。
3. 打开电源：将电源开关置于打开位置，此时电源开始工作。
4. 设置电流和电压值：通过面板上的按键和旋钮设置所需的电流和电压值，可使用数字键输入精确数值。
5. 开始供电：按下“输出开关”键，电源开始向负载供电。
6. 监测电流和电压：通过数显屏幕上的显示，可实时监测电流和电压的数值。
四、注意事项1. 在使用电源前，请仔细阅读本说明书，并按照说明进行操作。
2. 在使用电源时，应确保设备和负载的电压、电流参数与电源的额定值相匹配，避免超载使用。
3. 使用电源时，请注意防止水或其他液体进入设备内部，以免损坏电源。
4. 在设备工作时，请勿拔下负载连接线，以免发生触电等危险。
5. 如需长时间使用电源，请确保设备通风良好，避免过热造成设备故障。
6. 如果电源出现故障，请立即停止使用，并联系售后服务中心进行维修。
7. 请勿私自拆卸电源设备，以免损坏设备和导致安全隐患。
可编程直流稳压电源安全操作及保养规程
可编程直流稳压电源安全操作及保养规程引言可编程直流稳压电源在实验室和工业生产中扮演着重要的角色。
为了保证其安全操作以及延长使用寿命，本文档将介绍可编程直流稳压电源的安全操作规程和保养方法。
1. 安全操作规程在操作可编程直流稳压电源时，需要遵守一些基本的安全规程，以保证操作者的安全并防止电源设备受到损坏。
1.1 熟悉设备在使用之前，应该详细了解可编程直流稳压电源的工作原理、功能以及控制界面等。
阅读设备说明书，并咨询专业人员以获取相关操作建议。
1.2 正确连接电源在连接可编程直流稳压电源之前，确保设备已经关闭，并将电源开关关闭。
正确连接电源并确保电源的输入电压和频率与设备要求一致。
1.3 地线连接连接可编程直流稳压电源时，应使用带有接地线的插头。
接地线将有助于防止电源设备的外壳产生带电并减少触电风险。
1.4 避免过载在使用可编程直流稳压电源时，避免将加载电流超过设备规定的最大额定电流。
过载可能导致电源设备的损坏，并且可能对操作者造成危险。
1.5 定期检查设备定期检查设备的电缆、插头和接口，确保其没有破损或异常。
如果发现任何问题，应立即停止使用电源设备，并寻求专业人员的帮助修理。
2. 保养方法定期保养可编程直流稳压电源可以延长其使用寿命，并保持其正常工作状态。
2.1 清洁电源设备定期使用干净的布或纸巾清洁可编程直流稳压电源的外壳和显示屏。
确保使用的布或纸巾是干燥的以防止进水。
2.2 避免灰尘积聚在长时间不使用电源设备时，应使用防尘罩或将其放入干燥的地方以避免灰尘的积聚。
灰尘可能会影响设备的散热效果和正常工作。
2.3 定期校准设备可编程直流稳压电源在长时间的使用后可能出现输出电压漂移等问题。
定期校准设备可以保证其输出的准确性和稳定性。
2.4 避免潮湿环境使用可编程直流稳压电源时，应避免将其放置在潮湿或多尘的环境中。
潮湿环境可能会导致电源设备内部元件腐蚀并影响其性能。
结论通过遵守安全操作规程和定期保养可编程直流稳压电源，可以最大程度地确保操作者的安全并延长电源设备的使用寿命。
直流稳压稳流电源(型号WYL系列)操作规程
5.4禁止超负载使用，厂家建议：直流稳压稳流电源的最大启动负载最好控制在80%之内，如果超载使用，会严重影响电源的使用寿命。
5.5当调节无输出时，过压指示灯亮，应关闭电源，顺时打开过压调节电位器，再缓缓调节电压调节电位器。
5.6 保险丝烧断，应查明原因（如整流桥烧坏或三极管击穿）修复后才能重新开机。
4.2定期对电压表及电流表数值进行校对。
4.3直流稳压稳流电源的场所摆放应避免阳光直射，并留有足够的通风空间，同时禁止在输出端口接带有性的负载。
4.4 每天对设备进行点检，按时填写记录。
5注意事项
5.1使用直流稳压稳流电源时，应务必遵守厂家的产品说明书有关规定，保证所接的火线与零线（输出线径不低于6m㎡）、地线符合要求，不得随意改变其相互的顺序。
编制/日期: 审核/日期: 批准/日期:
3.3对于超过安全电压电源输出电压，操作时电压旋钮应缓慢从小往高处调节至使用的电压。
3.4当直流稳压稳流电源按以上状态运作正常时，可以供电于测试仪器。
3.5测试完毕后严格按照正确的先关闭直流稳压稳流电源开关、再关闭220V交流电，切断与测试仪器的连接线顺序进行操作。
4日常维护保养
4.1定期对直流稳压稳流电源进行维护工作，清除机内外的积尘，检查风扇运转情况及检测调节直流稳压稳流电源的系统参数等。
3.1检查电压调节旋钮是否归零，电流旋钮调整到供电仪器的要求数值电流。
3.2连接直流稳压稳流电源220V输入插头，再连接直流稳压稳流电源的输出（红线为正极，黑线为负极）需供电器（确认正负极对应连接），打开电源开关，指示灯应亮，稳压灯亮（绿色），电源处于稳压状态，稳流灯亮（黄色），稳压灯熄灭说明电源处于稳流状态，打开电源和已连接好需供电器后，稳压电源无异常，可以进行下一步操作。
5.5当调节无输出时，过压指示灯亮，应关闭电源，顺时打开过压调节电位器，再缓缓调节电压调节电位器。
5.6 保险丝烧断，应查明原因（如整流桥烧坏或三极管击穿）修复后才能重新开机。
4.2定期对电压表及电流表数值进行校对。
4.3直流稳压稳流电源的场所摆放应避免阳光直射，并留有足够的通风空间，同时禁止在输出端口接带有性的负载。
4.4 每天对设备进行点检，按时填写记录。
5注意事项
5.1使用直流稳压稳流电源时，应务必遵守厂家的产品说明书有关规定，保证所接的火线与零线（输出线径不低于6m㎡）、地线符合要求，不得随意改变其相互的顺序。
编制/日期: 审核/日期: 批准/日期:
3.3对于超过安全电压电源输出电压，操作时电压旋钮应缓慢从小往高处调节至使用的电压。
3.4当直流稳压稳流电源按以上状态运作正常时，可以供电于测试仪器。
3.5测试完毕后严格按照正确的先关闭直流稳压稳流电源开关、再关闭220V交流电，切断与测试仪器的连接线顺序进行操作。
4日常维护保养
4.1定期对直流稳压稳流电源进行维护工作，清除机内外的积尘，检查风扇运转情况及检测调节直流稳压稳流电源的系统参数等。
3.1检查电压调节旋钮是否归零，电流旋钮调整到供电仪器的要求数值电流。
3.2连接直流稳压稳流电源220V输入插头，再连接直流稳压稳流电源的输出（红线为正极，黑线为负极）需供电器（确认正负极对应连接），打开电源开关，指示灯应亮，稳压灯亮（绿色），电源处于稳压状态，稳流灯亮（黄色），稳压灯熄灭说明电源处于稳流状态，打开电源和已连接好需供电器后，稳压电源无异常，可以进行下一步操作。
直流稳压电源操作规程范本（2篇）
直流稳压电源操作规程范本一、概述直流稳压电源作为一种关键设备，在工业生产、科研实验等领域中起着重要作用。
为了保证直流稳压电源的正常操作和安全使用，制定本操作规程范本。
二、安全注意事项1. 在使用前，确保直流稳压电源的电源开关处于关闭状态。
2. 使用过程中，不得随意更换电源输入电压和电流范围，以免引起设备故障或危险。
3. 不得私自拆解直流稳压电源，以防止发生电气触摸或其他安全事故。
4. 使用电源时，需正确连接地线，确保电源的良好接地，以保证操作人员的人身安全。
5. 操作人员不得携带金属饰品或带有导电性的物品接近电源，防止发生触电事故。
三、操作步骤1. 检查直流稳压电源的输入电源是否正常，并确保输入电源与直流稳压电源匹配。
2. 将直流稳压电源的电源开关调至关闭状态。
3. 将待测试的电路或设备正确接入直流稳压电源的输出端，确保接线正确无误。
4. 根据需要，设置输出电压和电流范围，确保输出电压和电流在可接受范围内。
5. 打开直流稳压电源的电源开关，此时直流稳压电源开始工作。
6. 监测直流稳压电源的输出电压和电流，确保其正常工作。
7. 在使用过程中，要定期检查直流稳压电源的工作状态，确保其正常工作。
8. 使用完毕后，将直流稳压电源的电源开关调至关闭状态，断开与待测试电路或设备的连接。
9. 关闭输入电源，断开与直流稳压电源的连接。
四、故障处理1. 如发现直流稳压电源的输出电压或电流异常，首先检查连接线路是否松动或接触不良，重新插拔连接线或更换连接线。
2. 如连接线路正常，但直流稳压电源仍有故障，应立即断开电源，禁止使用，并及时联系维修人员进行维修和处理。
五、维护保养1. 定期清洁直流稳压电源的外壳，避免灰尘积聚影响正常工作。
2. 定期检查直流稳压电源的连接线路是否松动或破损，如有发现及时修复或更换。
3. 定期校准直流稳压电源的输出电压和电流，确保输出准确可靠。
4. 如发现任何异常或故障，应立即停止使用，并及时联系维修人员进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录简介 (1)1．使用特性 (2)2．物理特性 (2)3．技术指标 (3)4．使用注意事项 (6)5．面板操作件作用说明 (9)6．使用方法 (13)7．仪器配置 (16)8．保养与贮存 (17)承诺 (17)简介谢谢您购买YB1700系列直流稳压电源。
为确保正确使用，请在使用之前仔细阅读这本说明书。
阅毕，请将说明书保存好。
该直流稳压电源根据严格的质量控制标准生产，对元器件进行全面的筛选老化。
优良的直流稳压电源应该通过一系列环境测试，在规定的工作环境中能够处于最佳工作状态。
售后服务：如果出现任何故障，请与我们的销售部或各维修点联系，以便得到快捷有效的售后服务。
11．使用特性YB1700系列直流稳压电源，具有下列特点：1.1外形美观、使用方便。
1.2具有稳压、稳流功能。
1.3可任意进行串联或并联。
1.4纹波小。
1.5精度高，稳定性好。
2.物理特性：2.1体积：320（深）×270（长）×160（宽）mm3 2.2重量：约8kg23.技术指标3.1双路稳压电源型号YB1731A/B/C2A YB1731A/B/C3A YB1731A/C5A 主路从路主路从路主路从路输出电压0～30V0～30V0～30V 输出电流0～2A0～3A0～5A负载效应CV5×10-4+2mV CC20mA源效应CV1×10-4+0.5mV CC1×10-3+5mA纹波及噪声CV1mVrms CC1mArms输出调节分辨率CV20mV CC30mA漂移CV1×10-3+2mV CC1×10-3+10mA跟踪误差±1%+10mV显示精度数字电压表：±1%+2个字，数字电流表：±2%+2个字，机械表头：2.5级工作温度0～+40℃可靠性MTBF2000小时冷却方式风扇冷却33.2三路稳压电源型号YB1732A/B/C2A YB1732A/B/C3A YB732A/C5A 主路从路固定输出主路从路固定输出主路从路固定输出输出电压0～30V5V0～30V5V0～30V5V 输出电流0～2A2A0～3A3A0～5A5A负载效应CV5×10-4+2mV5×10-4+2mV5×10-4+2mV CC20mA20mA20mA源效应CV1×10-4+0.5mV1×10-4+0.5mV1×10-4+0.5mV CC1×10-3+5mA1×10-3+5mA1×10-3+5mA纹波及噪声CV1mVrms1mVrms1mVrms CC1mArms1mArms1mArms输出调节分辨率CV20mV20mV20mV CC30mA30mA30mA漂移CV1×10-3+2mV1×10-3+2mV1×10-3+2mV CC1×10-3+10mA1×10-3+10mA1×10-3+10mA跟踪误差±1%+10mV±1%+10mV±1%+10mV显示精度数字电压表：±1%+2个字，数字电流表：±2%+2个字，机械表头：2.5级工作温度0～+40℃可靠性MTBF2000小时冷却方式风扇冷却43.3四路稳压电源型号YB1733A/C2A YB1733A/C3A主路从路固定输出主路从路固定输出输出电压0～30V5V12V0～30V5V12V 输出电流0～2A2A2A0～3A3A3A负载效应CV5×10-4+2mV5×10-4+2mV CC20mA20mA源效应CV1×10-4+0.5mV1×10-4+0.5mV CC1×10-3+5mA1×10-3+5mA纹波及噪声CV1mVrms1mVrms CC1mArms1mArms输出调节分辨率CV20mV20mV CC30mA30mA漂移CV1×10-3+2mV1×10-3+2mV CC1×10-3+10mA1×10-3+10mA跟踪误差±1%+10mV±1%+10mV显示精度数字电压表：±1%+2个字，数字电流表：±2%+2个字，机械表头：2.5级工作温度0～+40℃可靠性MTBF2000小时冷却方式风扇冷却54．使用注意事项4.1避免过冷和过热不可将直流稳压电源长期暴露在日光下或靠近热源的地方，如火炉。
4.2不可在寒冷天气时放在室外使用，仪器工作温度应是0℃~40℃。
4.3避免炎热与寒冷环境的交替不可将仪器从炎热的环境中突然转移到寒冷的环境或相反进行，这将导致仪器内部形成凝结。
4.4避免湿度、水分和灰尘如果将仪器放在湿度大或灰尘多的地方，可能导致仪器操作出现故障，最佳使用相对湿度范围是35%~90%。
4.5直流稳压电源应避免放置在强烈震动的地方，周围空气无酸、碱、盐等腐蚀性气体，否则导致仪器操作出现故障。
4.6注意磁器和存在强磁场的地方6仪器的表头对电磁场较为敏感，不可在具有强烈磁场作用的地方操作仪器，不可将磁性物体靠近仪器，应避免强阳光或紫外线对仪器的直接照射。
4.7不可将物体放置在直流稳压电源上，注意不要堵塞仪器通风孔。
4.8仪器不可遭到强烈的撞击。
4.9不可将导线或针插进通风孔。
4.10不可用连接线拖拉仪器。
4.11不可将烙铁放在仪器框架或仪器的表面上。
4.12避免长期倒置存放和运输如果仪器不能正常工作，重新检查操作步骤，如果仪器确定出现故障，请与你最近的销售处联系以便修理。
4.13使用之前检查步骤4.13.1检查电压参看下表可知该直流稳压电源的正确工作电压范围，在接通电源之前应检查电源电压。
7额定电压/频率工作电压/频率范围220V/50Hz198V~242V/48Hz~52Hz4.13.2确保所用的保险丝是指定的型号为了防止由于过电流引起的电路损坏，请使用正确的保险丝值。
YB1731A/B/C2A YB1732A/B/C2A YB1733A/C2A：2AYB1731A/B/C3A YB1732A/B/C3A YB1733A/C3A：3AYB1731A/B/C5A YB1732A/B/C5A YB1733A/C5A：4A如果保险丝熔断，仔细检查原因，修理之后换上规定的保险丝。
如果使用的保险丝不当，不仅会导致出现故障，甚至会使故障扩大。
因此，必须使用正确的保险丝。
85.面板操作件作用说明9（1）电源开关（POWER）将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关，以接通电源。
（2）电压调节旋钮（VOLTAGE）此为主路电压调节旋钮，顺时针调节，电压由小变大，逆时针调节，电压由大变小。
（3）恒压指示灯（C.V）当主路处于恒压状态时，C.V指示灯亮。
（4）输出端口（CH1）此为主路（CH1）输出端口。
（5）电流调节旋钮（CURRENT）此为主路电流调节旋钮，顺时针调节，电流由小变大，逆时针调节，电流由大变小。
（6）恒流指示灯（C.C）此为主路恒流指示灯，当主路处于恒流状态时，此灯亮。
10（7）输出端口（CH2）此为从路（CH2）输出端口。
（8）输出端口（CH3）此为固定5V输出端口。
（9）电压调节旋钮（VOLTAGE）此为从路电压调节旋钮，顺时针调节，电压由小变大，逆时针调节，电压由大变小。
（10）恒压指示灯（C.V）此为从路恒压指示灯，当从路处于恒压状态时，此灯亮。
（11）电流调节旋钮（CURRENT）此为从路电流调节旋钮，顺时针调节，电流由小变大，逆时针调节，电流由大变小。
（12）恒流指示灯（C.C）此为从路恒流指示灯，当从路处于恒流状态时，此灯亮。
（13）显示窗口11此为主路（CH1）电压显示窗口。
（14）显示窗口此为主路（CH1）电流显示窗口。
（15）显示窗口此为从路（CH2）电压显示窗口。
（16）显示窗口此为从路（CH2）电流显示窗口。
（17）电源独立、组合控制开关此开关弹出，两路分别可独立使用。
开关按入，电源进入跟踪状态。
（18）电源串联、并联选择开关(17)开关按入，(18)开关弹出，为串联跟踪，此时调节主电源电压调节旋钮(2)，从路输出电压严格跟踪主路输出电压，使输出电压最高可达两路电压的额定值之和。
(17)、(18)开关同时按入，为并联跟踪，此时调节主电源电压调节旋钮(2)，从路输出电压严格跟踪主路输出电12压；调节主电源电流调节旋钮(5)，从路输出电流跟踪主路输出电流，使输出电流最高可达两路电流的额定值之和。
6.使用方法打开电源开关前先检查输入的电压，将电源线插入后面板上的交流插孔，如下表所示设定各个控制键：电源（POWER）电源开关键弹出电压调节旋钮（VOLTAGE）调至中间位置电流调节旋钮（CURRENT）调至中间位置跟踪开关（TRACK）置弹出位置所有控制键如上设定后，打开电源。
一般检查6.1调节电压调节旋钮，显示窗口显示的电压值应相应变化。
顺时针调节电压调节旋钮，指示值由小变大；逆时针调节，指示值由大变小。
13146.2双路（CH1、CH2）输出端口应有输出。
6.3固定5V 输出端口，应有5V 输出。
6.4双路（CH1、CH26.4.1将（17）和（186.4.2）顺时针调节到最大，然后打开电源开关（1）要的电压值，此时稳压状态指示灯（6.4.3可调电源作为稳流源使用时，在打开电源开关（1）后先将稳压调节旋钮（2）和（9）顺时针调节到最大，同时将稳流调节旋钮（5）和（11）逆时针调节到最小，然后接上所需负载，顺时针调节旋钮（5）和（11），使输出电流至所需要的稳定电流值。
此时稳压状态指示灯（3）和（10）熄灭，稳流状态指示灯（6）和（12）发光。
6.4.4在作为稳压源使用时，稳流电流调节旋钮（5）和（11）一般应该调至最大。
但是，本电源也可以任意设定限流保护点。
设定办法为：打开电源，逆时针将稳流调节旋钮（5）和（11）155）和（11）。
使输出电流等于11）在逆时针到底指示灯（10）熄灭。
6.6.2在电源处于并联状态时，从路电源的稳流调节旋钮（11）不起作用，当电源做稳流源使用时，只需调节主路的稳流调节旋钮（5）。
此时主、从路的输出电流均受其控制并相同。
其输出电流最大可达二路输出电流之和。
7.仪器配置提供的标准零部件如下：（1）直流稳压电源---------------------------------------------------------1台（2）使用说明书------------------------------------------------------------1本（3）连接线-------------------------------------------------------------------2根（4）保险丝-------------------------------------------------------------------2只（5）电源线-------------------------------------------------------------------1根168.保养与贮存8.1本设备由高精度的元器件及精密部件构成，因此在运输和贮存的时候必须小心轻放。
