画法几何与建筑制图题库答案

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）For personal use only in study and research; not for commercial useA．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594⌧841（A1）B. 210⌧297(A4)C. 420⌧594(A2)D. 297⌧420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594⌧841B. 210⌧297C. 420⌧594D. 297⌧4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

画法几何及工程制图(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) 尺寸线距离标注位置太远(C) 该尺寸应注写在图形轮廓内(D) 尺寸线不应是图形轮廓线的延长线正确答案：D解答参考：21. 手工绘制工程图时，在底稿上加深描黑的次序一般应该为：(A) 先上后下，先左后右，先曲后直，先粗后细(B) 由绘图者随意确定(C) 只需加深描黑粗实线，细实线就用作图线(D) 先粗后细，其它随意正确答案：A解答参考：22. 手工绘制工程图时，在完成的图纸上，细实线应该：(A) 是轻线和淡线(B) 是底稿上的作图线，不必加深描黑(A) 相似性(B) 全等性(C) 平面图形非退化的平行投影(D) 平行性正确答案：C解答参考：28. 工程上常用的图示方法中使用最广泛的是那一种？(A) 多面正投影法(B) 轴测投影法(C) 标高投影法(D) 透视投影法正确答案：A解答参考：29. 如果A点在H投影面上，则：(A) A点的x坐标为0(B) A点的y坐标为0(C) A点的z坐标为0(D) A点的x、y、z坐标都不为0正确答案：C解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A三、主观题(共26道小题)1.参考答案：2.参考答案：3.判断下列直线的相对几何关系参考答案：平行4.判断下列直线的相对几何关系参考答案：相交垂直5.判断下列直线的相对几何关系参考答案：交叉垂直6.判断下列直线的相对几何关系参考答案：交叉7.判断下列直线的相对几何关系参考答案：相交8.判断下列直线的相对几何关系参考答案：交叉9.判断下列直线的相对几何关系参考答案：相交10.判断下列直线的相对几何关系参考答案：交叉11.判断下列直线的相对几何关系参考答案：相交12.判断下列直线的相对几何关系参考答案：平行13.判断下列直线的相对几何关系参考答案：交叉14.判断下列直线的相对几何关系参考答案：交叉15.判断下列平面类型参考答案：正垂面16.判断下列平面类型参考答案：一般倾斜平面17.判断下列平面类型参考答案：侧垂面18.判断下列平面类型参考答案：正平面19.判断下列平面类型参考答案：铅垂面20.判断下列平面类型参考答案：侧平面21.判断下列直线与平面、平面与平面是否平行参考答案：平行22.判断下列直线与平面、平面与平面是否平行参考答案：不平行23.判断下列直线与平面、平面与平面是否平行参考答案：不平行24.判断下列直线与平面、平面与平面是否平行参考答案：不平行25.判断下列直线与平面、平面与平面是否平行参考答案：不平行26.判断下列直线与平面、平面与平面是否平行参考答案：平行。

画法几何与建筑制图（A）
一、作图题
1.(15分)一、作水平线AB的三面投影。

已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方.
参考答案：
2.(15分)已知直线为AC为正平线，试补全平行四边形ABCD的水平投影
参考答案：
3.(15分)已知水平线AB为等腰三角形ABC的底边，C点在AB上方20mm，三角形ABC的高DC平行于平面三角形LMN，求等腰三角形ABC的投影
参考答案：
4.(15分)根据已知视图补画第三视图
参考答案：
5.(10分)补画剖视图中的漏线
参考答案：
二、复合题
1.求立体的截交线，并完成立体的其余投影。

(15分)
补画出被正垂面截切后四棱锥体的侧面投影和水平投影。

参考答案：
(2)(15分)补全被截立体的水平投影和侧面投影。

参考答案：。

“画法几何及工程制图"复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件,工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识:制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥)的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图(了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图(了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

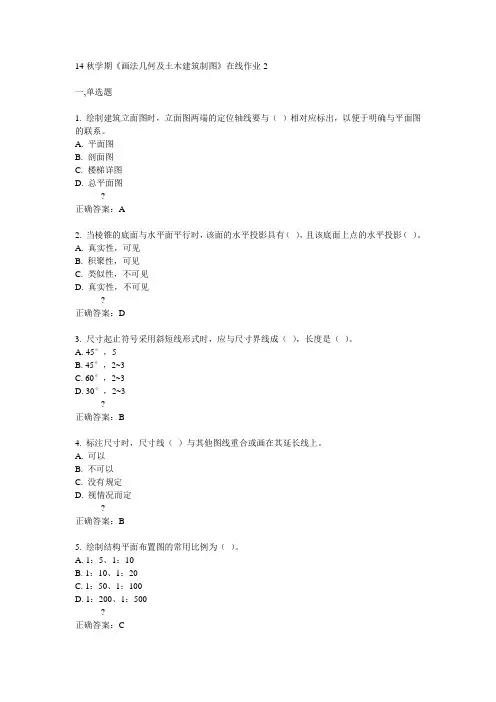

14秋学期《画法几何及土木建筑制图》在线作业2
一,单选题
1. 绘制建筑立面图时，立面图两端的定位轴线要与（）相对应标出，以便于明确与平面图的联系。

A. 平面图
B. 剖面图
C. 楼梯详图
D. 总平面图
?
正确答案：A
2. 当棱锥的底面与水平面平行时，该面的水平投影具有（），且该底面上点的水平投影（）。

A. 真实性，可见
B. 积聚性，可见
C. 类似性，不可见
D. 真实性，不可见
?
正确答案：D
3. 尺寸起止符号采用斜短线形式时，应与尺寸界线成（），长度是（）。

A. 45°，5
B. 45°，2~3
C. 60°，2~3
D. 30°，2~3
?
正确答案：B
4. 标注尺寸时，尺寸线（）与其他图线重合或画在其延长线上。

A. 可以
B. 不可以
C. 没有规定
D. 视情况而定
?
正确答案：B
5. 绘制结构平面布置图的常用比例为（）。

A. 1：5、1：10
B. 1：10、1：20
C. 1：50、1：100
D. 1：200、1：500
?
正确答案：C。

专科《画法几何与建筑制图》一、（共75题,共150分）1. 国标规定（）1：50的平面图应给出抹灰层，并给出材料图例。

（2分）A.大于B.等于C.小于D.大于等于.标准答案：A2. 在建筑施工图中，详图索引符号的圆及直径均用细线绘制，圆的直径为（）。

（2分）A.6 mmB.8mmC.10mmD.14mm.标准答案：C3. 在建筑施工图的立面图中地坪线用（）（2分）A..细线B.中线C.粗线D.特粗线.标准答案：D4. （）表示结构构件钢架代号。

（2分）A.WBB.YKBC.GJD.YT.标准答案：C5. 模板图就是构件的（）。

（2分）A.断面图B.平面图C.立面图D.外形图.标准答案：D6. （）在土建图中是建筑材料普通砖的图例。

（2分）A.第6题图（a）B.第6题图（b）C.第6题图（c）D.第6题图（d）.标准答案：B7. 下列要素中，不属于投影形成需要的要素是（）。

（2分）A.光线B.承影面C.物体D.影子.标准答案：D8. 水平线在V、W面的投影与O Z轴（）。

（2分）A.平行B.垂直C.相交D.以上都不对.标准答案：B 9. 尺寸标注的尺寸数字的实际意义（）。

（2分）A.是图形大小B.与绘图时采用的比例相关C.是物体的真实大小D.和绘图精度相关.标准答案：C10. 一般线与正平线垂直，则这两直线在（）面的投影垂直。

（2分）A.VB.HC.WD.以上都不对.标准答案：A11. 表示一个铅垂面的空间位置需要（）。

（2分）A.侧面投影B.水平投影C.正面投影D.以上全部.标准答案：B12. 在空间，点分直线为成比例的各线段，则该点的投影（）。

（2分）A.必分直线的同面投影为同一比例的各线段B.不一定能分直线的同面投影为同一比例的各线段C.不能分直线的同面投影为同一比例的各线段D.以上都不对.标准答案：A13. 两张正垂面的交线是一条（）。

（2分）A.铅垂线B.水平线C.一般线D.正垂线.标准答案：D14. 三面投影图中，水平投影与侧面投影的关系须符合三等关系中的（）。

“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析12.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法2题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

画法几何与工程制图_西北农林科技大学中国大学mooc课后章节答案期末考试题库2023年1.判断下图中的坡脚线和坡面交线的作图是否正确【图片】【图片】答案:正确2.房屋建筑的总平面图中，标高数字一般注到小数点后面三位。

答案:错误3.【图片】判别直线AB与平面BCD的位置关系（请填空：平行、相交、交叉、相交垂直、交叉垂直）答案:相交垂直4.【图片】判别直线DE与平面ABC的位置关系（请填空：平行、相交、交叉、相交垂直、交叉垂直）答案:平行5.【图片】判别两平面的位置关系（请填空：平行、相交、交叉、相交垂直、交叉垂直）答案:相交6.【图片】判别直线AC与BD的位置关系（请填空：平行、相交、交叉、相交垂直、交叉垂直）答案:交叉7.【图片】若图中的1'k'=2k,那么I点到直线AB的距离和II点到直线AB的距离是相等的。

答案:正确8.【图片】直线DE垂直于平面ABC的作图是否正确？答案:错误9.在标高投影中，高程的单位有时候也可以取厘米。

答案:错误10.【图片】判别直线与平面的位置关系（请填空：平行、相交、交叉、相交垂直、交叉垂直）答案:相交垂直11.关于下面的投影图，哪一种判断是正确的【图片】答案:ABCD是一个平行四边形12.下面图中反映两直线相互垂直相交的是答案:13.包含水平线能作几个投影面的垂直面答案:一个14.在水利工程和房屋建筑工程中只能采用箭头作为尺寸起止符。

答案:错误15.【图片】图中的重影点的可见性判别是否正确？答案:正确16.包含正垂线可作哪些平面？答案:正垂面、水平面和侧平面17.判断下面关于过H点作已知平面（AB∥CD）平行面的作图是否正确【图片】答案:正确18.以下哪一个角度是斜二测的轴间角答案:135度19.【图片】上图由主视图和俯视图表达的形体适合使用斜二轴测图图表达其直观图。

答案:正确20.下列形体的三视图中缺几条线？【图片】答案:7条21.已知A（50，40，15）、B（20，45，30）、C（45，15，37）三点从后到前的顺序是答案:C、A、B22.根据剖视图选择正确的俯视图【图片】答案:23.根据下面的俯视图，选择其最合适的局部剖视图【图片】答案:24.【图片】关于图中的几何元素的表述正确是答案:形体的最左端是一根铅垂直线_侧面投影中的两条虚线是截交线矩形的积聚性投影_左端的截交线是前后两段椭圆曲线25.【图片】判别图中用换面法求直线AB与投影面的两个倾角是否正确？答案:错误26.判断下面三视图的正确性（线条是否一一对应、是否存在多线少线）【图片】答案:正确27.由下图可知，IJ、JK、KL这几段是埋于地表以下的【图片】答案:错误28.根据主视图选择正确的俯视图【图片】答案:29.在选择轴测图时，形体只有一个方向有圆或者只有一个方向比较复杂时，选择斜二轴测投影图比较合适。

画法几何及工程制图试题及参考答案1、单项选择题(30)1．图纸的会签栏一般在（ B ）A．图纸右上角及图框线内B．图纸左上角及图框线外C．图纸右上角及图框线外D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板B．丁字尺C．比例尺D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594?841（A1）B. 210?297(A4)C. 420?594(A2)D. 297?420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594?841B. 210?297C. 420?594D. 297?4209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C)A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D.接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有：( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的：(B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的：( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的：(D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是：( 做重线)A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是：A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是：比例) ( C ) ( A ) ( D ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面B．底层室内地面C．二楼楼面D．屋面11．组合体的尺寸不包括( D )A．总尺寸B．定位尺寸C．定形尺寸D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

《画法几何与建筑制图》试卷答案一、简答题（每题5分，共30分）1、什么是基础埋置深度？影响基础埋深的因素有哪些？答：由室外设计地坪到基础底面的距离；影响基础埋深选择的主要因素可以归纳为五个方面：1 建筑物的用途，有无地下设施，基础的形式和构造；2 作用在地基上的荷载大小和性质；3 工程地质和水文地质条件；4 相邻建筑物的基础埋深；5 地基土冻胀和融陷的影响。

2、砖混结构的抗震构造措施主要有哪些？试结合教材说明其的构造？答：设置构造柱和圈梁，加厚墙体3、现浇钢筋混凝土楼梯有几种结构形式？各有何特点？分为现浇梁承式、现浇梁悬臂式、现浇扭板式等现浇梁承式：由于其平台梁和梯段连接为一整体，比预制装配梁承式钢筋混凝土楼梯受构件搭接支承关系的制约少。

现浇梁悬臂式：踏步板从楼梯斜梁两边或一边悬挑的楼梯形式。

现浇扭板式：地面平顺，结构占空间少，造型美观。

4、简述基础按构造型式的几种分类独立柱基础、桩基础、筏板基础、箱形基础、条形基础5、简述柔性防水屋面应特别注意的屋面节点部位是指哪些部位？为何要特别注意？部位：屋面防水层与垂直墙面相交处的泛水。

屋面檐口、雨水口、变形缝和伸出屋面的管道、烟囱、屋面检查口与屋面防水层的交接处。

原因：因这些部位的防水层被切断，或是防水层的边缘。

6、现浇钢筋混凝土楼板有什么特点？整体性好，刚度好，利于抗震、防水，现场湿作业量大，施工速度慢，适用平面布置不规则，尺寸不合模数要求的结构。

二、选择题（每题2分，共30分）1、屋顶是建筑物最上面起维护和承重作用的构件，屋顶构造设计的核心是（ C ）。

A.承重B.保温隔热C.防水和排水D.隔声和防火2、φ8@200中的200表示( B )A.相等中心距符号B.相等钢筋中心距C.钢筋长度D.钢筋数量3、楼梯结构平面布置图中11×290=3190中290表示( C )A梯踏步高度B踏步级数C踏步宽度D踏步的宽度数4、多层住宅一般选用的结构形式为（ C ）Ａ.砖木结构Ｂ.钢筋混凝土结构Ｃ.砖混结构Ｄ.钢结构5、高层建筑中常见的结构类型主要有（ B ）Ａ.砖混结构Ｂ.框架架构Ｃ.木结构Ｄ.砌体结构6、屋面与垂直墙面交接处的处理叫（C ）。

[试题分类]:专科《画法几何与建筑制图》_08005560[题型]:单选[分数]:21.点A的V面投影与H面投影的连线a′a与OX轴（）A.垂直B.相交C.平行D.重合答案:A2.点A（15、20、30）的H面投影a到X轴的距离是（）毫米A.30B.20C.15D.0答案:B3.点A（20、15、10）在点B（15、10、15）的（）A.左前下方B.左前方C.正下方D.左前上方答案:A4.点A（20、15、10）与点B（20、15、15）的重影点投影是（）A.V面投影B.H面投影C.W面投影D.坐标原点答案:B5.一直线段在三投影面的投影均倾斜于投影轴，则该直线是（）A.水平线B.正平线C.一般位置直线D.铅垂线答案:C6.一般位置直线在三投影面的投影长度（）A.大于线段实长B.等于线段实长C.小于线段实长D.0答案:C7.在三面投影体系中，两直线的同面投影都相交且每两投影的交点连线都倾斜于投影轴，则这两直线在空间（）A.一定相交B.一定交叉C.可能交叉D.可能相交答案:B8.若空间点在直线上，则该点的投影（）A.有两面投影在直线的同面投影上B.不一定直线的同面投影上C.不一定分直线的投影为同一比例的各线段D.必在直线的同面投影上；并分直线的同面投影的各线段之比例，与空间点分直线段所成比例相等答案:D9.在V投影面上反映实形的平面是（）A.水平面B.正垂面C.正平面D.铅垂面答案:C10.一般位置平面在三投影面上的投影特征是（）A.三面投影都积聚成直线B.三面投影都是类似形线框C.两投影积聚成直线，一投影是类似形线框D.两投影是类似形线框，一投影聚成直线答案:B11.判断两个铅垂面在空间是否平行，关键是看其投影图的（）A.水平投影是否平行B.侧面投影是否平行C.正面投影是否平行D.三面投影是否平行答案:A12.（）的V面投影和H面投影都垂直OX轴A.正平面B.侧平面C.水平面D.铅垂面答案:B13.下列形体中，属于曲面立体的是（）A.棱柱B.棱锥C.棱台D.圆锥答案:D14.下列物体中，属于平面立体的是（）A.棱柱B.圆锥C.圆球D.圆柱答案:A15.在投影图上，平面立体的不可见轮廓线用（）画A.细实线B.中粗实线C.粗实线D.细虚线16.圆球在三面投影体系中的投影，其（）A.三面投影都是圆B.三面投影都不是圆C.只有一面投影是圆D.只有两面投影是圆答案:A17.下列说法正确的为（）A.圆锥面上的直线必过锥顶B.圆锥面上的直线不一定过锥顶C.圆锥面上的两直线相互平行D.圆锥面上有交叉两直线答案:A18.不能用辅助直线求作形体表面上的点的形体是（）A.圆柱C.圆球D.棱锥答案:C19.一平面截切圆球后产生的截交线是（）A.双曲线B.椭圆C.圆D.直线答案:C20.倾斜于圆柱轴线的截平面截切圆柱后产生的截交线（）。

画法几何与建筑试题及答案一、选择题（每题2分，共10分）1. 在画法几何中，正投影法的三个基本视图是什么？A. 俯视图、侧视图、仰视图B. 正视图、侧视图、俯视图C. 正视图、后视图、俯视图D. 左视图、右视图、俯视图答案：B2. 下列哪个选项不是建筑平面图的基本组成部分？A. 墙体B. 门窗C. 楼梯D. 照明设备答案：D3. 在建筑立面图中，通常不包括以下哪项内容？A. 建筑外观的垂直剖面B. 建筑的平面布局C. 建筑的装饰细节D. 建筑的高度和层数答案：B4. 下列哪个不是建筑剖面图的作用？A. 显示建筑内部结构B. 展示建筑的垂直层次C. 反映建筑的外观设计D. 揭示建筑的内部空间关系答案：C5. 在建筑施工图中，尺寸标注的目的是为了：A. 美观B. 确定构件位置C. 指导施工D. 展示材料种类答案：C二、填空题（每题2分，共10分）6. 在画法几何中，_______是指在投影面上所作的图样，它能够直观地表达出物体的形状和大小。

答案：展开图7. 建筑平面图的比例通常是________，而建筑立面图和剖面图的比例则可能是________。

答案：1:100；1:50 或 1:208. 在建筑剖面图中，_______是用来表示不同材料的图例符号。

答案：材料图例9. 建筑施工图中的________是用来表示建筑构件之间相对位置关系的线。

答案：定位轴线10. 在建筑图纸中，________是用来表示建筑构件详细尺寸的图样。

答案：详图三、简答题（每题10分，共20分）11. 简述正投影法与透视投影法的主要区别。

答案：正投影法是一种多视图的表达方法，它通过在不同方向上的投影来表达物体的形状和尺寸，每个视图都是从一个固定方向对物体进行观察的结果。

透视投影法则是一种单视图的表达方法，它模拟人眼观察物体时的视觉效果，通过消失点和透视线来表达物体的深度感和空间关系。

12. 描述建筑平面图、立面图和剖面图各自的主要特点和用途。

东北大学22春“土木工程”《画法几何及土木建筑制图》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.绘制建筑立面图时，立面图两端的定位轴线要与()相对应标出，以便于明确与平面图的联系。

A.平面图B.剖面图C.楼梯详图D.总平面图参考答案：A2.建筑立面图上表示室外地坪线用()绘制，外轮廓线用()绘制。

A.加粗线B.粗实线C.中实线D.点划线参考答案：AB3.图样上所标注的尺寸数值应该是形体的()，与绘图比例和绘图精度无关。

A.实际尺寸B.放大后的尺寸C.缩小后的尺寸D.绘图尺寸参考答案：A4.标注尺寸时，尺寸线()与其他图线重合或画在其延长线上。

A.可以B.不可以C.没有规定D.视情况而定参考答案：B5.钢筋混凝土梁的平面图上，采用平法注写方式时，其集中标注的内容里能够反映梁顶面与结构层楼面的标高差。

()A.正确B.错误参考答案：A6.基础平面图的绘图比例、定位轴线及编号应与建筑平面图一致。

()A.正确B.错误参考答案：A7.工程图样上所注的尺寸，如没注明计量单位时，一定是以()为单位的。

A.mmB.cmC.m2D.km参考答案：A8.半剖面图中，外形视图与剖面图的分界线必须画细点划线。

()A.正确B.错误参考答案：A9.棱线为铅垂线的棱柱体顶面上的点，其水平投影是()。

A.可见的B.不可见的C.不确定D.部分可见，部分不可见参考答案：A10.在结构平面图中构件代号TL表示()。

A.楼梯梁B.预制板C.窗台上D.楼板下参考答案：A11.断面图上应标注的内容有()。

A.剖切面的位置B.剖切编号C.投射方向D.断面图名称参考答案：ABD12.平面立体与回转体相贯其实质是平面与回转体的截交问题。

()A.正确B.错误参考答案：A13.图样上标注尺寸的起止符号()形式。

A.只有箭头一种B.只有短斜线C.有箭头和斜短线两种D.没有规定的参考答案：C14.楼层结构平面布置图的水平剖切位置在该层的()。

专升本《画法几何与建筑制图》一、〔共75题,共150分〕1. 在建施总平面图中,表示新建的建筑物图例是〔〕. 〔2分〕A.B.C.D.标准答案：C2. 在土木工程制图中,〔〕表示断开界线. 〔2分〕A.波浪线B.细实线C.细虚线D.单点画线标准答案：A3. 标高符号为〔〕. 〔2分〕A.等腰三角形B.等边三角形C.等腰直角三角形D.锐角三角形标准答案：C4. 房屋的水平投影图称为〔〕. 〔2分〕A.屋顶平面图B.底层平面图C.顶层平面图D.标准层平面图标准答案：A5. 形成楼层结构平面图的剖切平面的位置是在〔〕. 〔2分〕A.窗台以上B.屋顶C.紧贴楼面D.以上都可以标准答案：C6. 在一五层高的住宅建筑中,下列哪一个楼梯平面图没有折断线〔〕. 〔2分〕A.顶层楼梯平面图B.顶层楼梯平面图C.底层楼梯平面图D.标准层楼梯平面图标准答案：B7. 与形体的三视图对应的轴测图是〔〕.第7题图〔2分〕A.第7题图〔a〕 B.第7题图〔b〕C.第7题图〔c〕D.第7题图〔d〕标准答案：A8. 根据形体的正面投影和水平投影,应选择正确的侧面投影是〔〕.第8题图〔2分〕A.第8题图〔a〕B.第8题图〔b〕C.第8题图〔c〕D.第8题图〔d〕标准答案：C9. 正确标注尺寸的投影图是〔〕.〔2分〕A.第9题图〔a〕B.第9题图〔b〕C.第9题图〔c〕D.第9题图〔d〕标准答案：B10. 直线与H面的夹角为30度的是〔〕.〔2分〕A.第10题图〔a〕 B.第10题图〔b〕C.第10题图〔c〕D.第10题图〔d〕标准答案：A11. 正确的1-1断面图图是〔〕.〔2分〕A.第11题图〔a〕 B.第11题图〔b〕C.第11题图〔c〕D.第11题图〔d〕标准答案：C12. 反映两平面不平行的投影图是〔〕.〔2分〕A.第12题图〔a〕B.第12题图〔b〕C.第12题图〔c〕D.第12题图〔d〕标准答案：C13. 反映平面与V面的夹角为30度的投影图是〔〕.〔2分〕A.第13题图〔a〕 B.第13题图〔b〕C.第13题图〔c〕D.第13题图〔d〕标准答案：A 14. 正确反映棱锥切割后的投影图是〔〕.〔2分〕A.第14题图〔a〕B.第14题图〔b〕C.第14题图〔c〕D.第14题图〔d〕标准答案：A15. 正确反映棱柱切割后的投影图是〔〕.〔2分〕A.第15题图〔a〕B.第15题图〔b〕C.第15题图〔c〕D.第15题图〔d〕标准答案：D16. 正确反映圆柱切割后的投影图是〔〕.〔2分〕A.第16题图〔a〕B.第16题图〔b〕C.第16题图〔c〕D.第16题图〔d〕标准答案：A17. 图中正确的剖视图是〔〕.〔2分〕A.第17题图〔a〕 B.第17题图〔b〕C.第17题图〔c〕D.第17题图〔d〕标准答案：D18. 正确反映圆球切割后的投影图是〔〕.〔2分〕A.第18题图〔a〕B.第18题图〔b〕C.第18题图〔c〕D.第18题图〔d〕标准答案：A19. 正确反映圆锥切割后,截交线为椭圆的投影图是〔〕.〔2分〕A.第19题图〔a〕B.第19题图〔b〕C.第19题图〔c〕D.第19题图〔d〕标准答案：A 20. 正确画出相贯线投影的图是〔〕. 〔2分〕A.第20题图〔a〕B.第20题图〔b〕C.第20题图〔c〕D.第20题图〔d〕标准答案：C21. 在基础详图中标注〔〕. 〔2分〕A.基础地面的标高尺寸B.室内外地坪的标高尺寸C.基础各部分的详细尺寸D.钢筋尺寸标准答案：A,B,C,D22. 剖平面图的剖切位置应选在〔〕. 〔2分〕A.通过门窗洞口或楼梯间B.能反映房屋的结构特征C.有代表性,D.较复杂的部位标准答案：A,B,C,D23. 下列有关局部剖的说法正确有〔〕. 〔2分〕A.没有剖切的部分按外形投影画出B.不标注剖切平面的位置C.用波浪线作为剖开部分与未剖开部分的分界D.波浪线相当于断裂面的积聚投影标准答案：A,B,C,D24. 看图,根据V、H面投影选择正确的W面投影〔〕.〔2分〕A.图〔a〕B.图〔b〕C.图〔c〕D.图〔d〕标准答案：A,C,D25. 总平面图和建筑平、立、剖面图上的标高的区别是〔〕〔2分〕A.相对标高B.绝对标高C.单位为米,注写到小数点后三位D.单位为米,注写到小数点后二位E.室外标高符号用涂黑三角形标准答案：B,D,E26. 在建筑施工图的底层平面图上要绘出〔〕. 〔2分〕A.指北针B.风玫瑰图C.绿化带D.等高线标准答案：A27. 钢筋编号圆的直径是〔〕. 〔2分〕A.10 mmB.8mmC.6mmD.14mm标准答案：C28. 在建筑施工图的平面图上,纵向定位轴线的编号〔〕顺次用大写拉丁字母编写. 〔2分〕A.从左向右B.从右向左C.从上向下D.从下向上标准答案：D29. 〔〕表示结构构件预应力空心板代号. 〔2分〕A.WBB.YKBC.KJD.YT标准答案：B30. 在土木工程制图中,〔〕表示断开界线. 〔2分〕A.波浪线B.细实线C.细虚线D.单点画线标准答案：A31. 〔〕不表示钢筋的搭接.〔2分〕A.第6题图〔a〕 B.第6题图〔b〕C.第6题图〔c〕D.第6题图〔d〕标准答案：B32. 下列选项中,不是土木工程上常用的投影图〔〕. 〔2分〕A.多面正投影B.轴测投影C.透视投影D.标高投影E.地图标准答案：E 33. 直线平行于投影面时,其投影长度〔〕实长. 〔2分〕A.等于B.小于C.大于D.小于或等于标准答案：A34. 土建图上的尺寸界线,在近图样轮廓的一端,应离开图样轮廓线不小于〔〕. 〔2分〕A.5mmB.2mmC.7mmD.3-5mm标准答案：B35. 两直线的三组同面投影不都平行；或同面投影都相交,但每两面投影的交点的连线不都垂直与相应的投影轴,则这两直线在空间〔〕. 〔2分〕A.一定交叉B.可能交叉C.可能相交D.可能平行标准答案：A36. 下列说法中,不一定能用来表示一个平面的是〔〕. 〔2分〕A.不在一直线的三点B.两相交直线C.一直线与一点D.两平行直线标准答案：C37. 直线通过平面内的〔〕点,直线在平面上. 〔2分〕A.2B.1C.3D.4标准答案：A38. 下列直线中,与铅垂面平行的直线不可能是〔〕. 〔2分〕A.一般线B.水平线C.铅垂线D.侧平线标准答案：D39. 下列物体中,属于平面立体的是〔〕. 〔2分〕A.圆柱B.圆锥C.圆球D.棱锥标准答案：D40. 圆柱体可认为是〔〕绕其中的一条边为轴线旋转一周而形成的实体. 〔2分〕A.矩形B.圆C.三角形D.两平行直线标准答案：A41. 下列的几种说法中,正确的是〔〕. 〔2分〕A.在圆柱面上可以找到两相交直线B.圆柱面上只有平行于轴线的直线C.圆柱面上没有直线D.圆柱面上的直线在H面上的投影会积聚成一点标准答案：B42. 轴测投影是〔〕投影. 〔2分〕A.中心B.平行C.正D.多面标准答案：B43. 在注写图名时,要注意〔〕. 〔2分〕A.每个图样都应注出图名B.图名注写在图的下方并C.在图名下画一粗横线,其长度以图名所占长度为准D.以上全部标准答案：D44. 标注不正确图是〔〕.〔2分〕A.第19题图〔a〕 B.第19题图〔b〕C.第19题图〔c〕D.第19题图〔d〕标准答案：B45. 下列说法正确的是〔〕. 〔2分〕A.楼梯梯段水平投影的长度=〔级数+1〕×踏步宽度B.楼梯梯段水平投影的长度=〔级数-1〕×踏步宽度C.楼梯梯段水平投影的长度=〔级数-1〕×踢面高度D.楼梯梯段水平投影的长度=〔级数+1〕×踢面高度标准答案：B46. 详图的特点是〔〕. 〔2分〕A.比例大B.尺寸全C.文字说明详尽D.图示清楚标准答案：A,B,C,D47. 单栋多层建筑的建筑平面图一般应画〔〕. 〔2分〕A.底层平面图B.标准层平面图C.顶层平面图D.总平面图标准答案：A,B,C48. 楼层基础详图上有〔〕. 〔2分〕A.基础各部分的具体形状 B.大小C.材料D.基础埋深标准答案：A,B,C,D49. 建筑结构施工图平面整体表示法〔〕. 〔2分〕A.把结构构件的尺寸和配筋与构造,整体直接表达在各类构件的结构平面布置图上B.与标准构造详图相配合,构成一套完整的结构施工图C.适用于现浇钢筋混凝土框架、剪力墙、剪框和框支剪力墙主体结构施工图的设计D.以上全部标准答案：A,B,C,D50. 关于索引与详图符号,说法正确有〔〕〔2分〕A.图样中某些局部或构件未表达清楚时,另绘较小比例详图时用到的B.无论被索引的图是否在同一张图纸内,索引符号画法与标注均相同C.采用标准图集时,标准图集号标注在索引符号的水平直径沿长线上D.索引剖视详图时,应在剖视部位绘制剖切位置线,并用引出线显示投影方向E.详图符号和索引符号都用细线圆标准答案：C,D51. 我国把〔〕海平面的平均高度定为绝对标高的零点. 〔2分〕A.青岛附近黄海B.渤海C.青海D.东海标准答案：A52. 指北针的外圆用细实线绘出,直径为〔〕,指针的尾部宽3mm. 〔2分〕A.8mmB.14 mmC.24 mmD.20mm标准答案：C53. 在钢筋混凝土配筋图中,轮廓边线用细实线绘出,钢筋用〔〕绘出. 〔2分〕A.细实线B.中实线C.粗实线D.粗实线和黑圆点标准答案：D54. 〔〕表示结构构件屋面板代号. 〔2分〕A.WBB.YKBC.KJD.YT标准答案：A55. 房屋的水平投影图称为〔〕. 〔2分〕A..屋顶平面图B.底层平面图C.顶层平面图D.标准层平面图标准答案：A56. 〔〕是平行双跑中间层楼梯的图例.〔2分〕A.第6题图〔a〕 B.第6题图〔b〕C.第6题图〔c〕D.第6题图〔d〕标准答案：B57. 点A的V、H两面投影的连线a’a与OX轴〔〕. 〔2分〕A.相交B.平行C.垂直D.以上都不对标准答案：C58. 一般位置直线的三面投影长度〔〕线段实长. 〔2分〕A.等于B.小于C.大于D.以上都不对标准答案：B59. 图样外,标注的尺寸,从第二道往外,平行排列的尺寸线的间距应保持一致,且不小于〔〕. 〔2分〕A.10mmB.7mmC.5mmD.6mm标准答案：B60. 两正平线垂直,则这两直线在〔〕面的投影垂直. 〔2分〕A.VB.HC.WD.以上都不对标准答案：A61. 〔〕在H面上的投影反映实形. 〔2分〕A.水平面B.正垂面C.正平面D.铅垂面标准答案：A62. 在一般面内,不包含有〔〕. 〔2分〕A.侧平线B.水平线C.铅垂线D.一般线标准答案：C63. 判断两个铅垂面在空间平行,只要看投影图的〔〕. 〔2分〕A.水平投影平行B.侧面投影平行C.正面投影平行D.以上都不对标准答案：A64. 下列物体中,不属于曲面立体的是〔〕. 〔2分〕A.圆柱B.圆锥C.圆球D.棱台标准答案：D 65. 正三棱锥的底面平行于H面时,在〔〕面上的投影外轮廓线是一等边三角形. 〔2分〕A.HB.VC.WD.以上都不对标准答案：A66. 下列的几种说法中,正确的是〔〕. 〔2分〕A.在圆锥面上直线必过锥顶B.在圆锥面上直线不一定过锥顶C.在圆锥面上直线互相平行D.以上都不对标准答案：A67. 正轴测图的投影方向与投影面的位置关系是〔〕. 〔2分〕A.平行B.倾斜C.垂直D.以上都不对标准答案：C68. 〔〕与总平面图上的风玫瑰图无关. 〔2分〕A.常年的主导风向频率B.风速C.夏季的主导风向频率D.新建建筑物的朝向标准答案：B69. 标注不正确图是〔〕.〔2分〕A.第19题图〔a〕 B.第19题图〔b〕C.第19题图〔c〕D.第19题图〔d〕标准答案：B70. 反映承重结构布置、构件类型、大小、材料与构造做法用〔〕. 〔2分〕A.建施图B.结施图C.设施图D.装修图标准答案：B71. 条形基础的详图要标〔〕的标高. 〔2分〕A.室内地面B.室外地面C.基础垫层底D.洞圈梁顶标准答案：A,B,C,D72. 楼层结构平面布置图是假想用一个〔〕平面剖切后,得到的水平剖视图. 〔2分〕A.紧贴楼面的B.在窗台以上的C.水平的D.竖直的标准答案：A,C73. 建筑施工图包括〔〕. 〔2分〕A.总平面图B.平面图C.立面图D.详图标准答案：A,B,C,D74. 建筑平面图上〔〕. 〔2分〕A.外部尺寸有三道B.从轮廓线向外依次是以定位轴线为基准的门窗洞口的定形、定位尺寸,轴线之间的尺寸,总长、总宽尺寸.C.细部尺寸就近标注D.特殊房间地面的标高标准答案：A,B,C,D75. 10YKB5331的含义是〔〕〔2分〕A.代号为武汉地区标准B.10块宽500毫米,长3300毫米的预应力钢筋混凝土空心板C.荷载等级1级D.10块宽500毫米,长3300毫米的预制空心板标准答案：A,B,C。

“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析12.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法2题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

画法几何与建筑制图学习通课后章节答案期末考试题库2023年1.该楼梯梯井宽（）参考答案:1502.该楼梯踏步高为（）参考答案:1503.该楼梯二层共（）级踏步参考答案:224.该楼梯是否能通往屋面（）参考答案:不可以5.在二层平面大样图中，图中标高应为（）参考答案:2.7006.该楼梯四层共（）级踏步参考答案:267.该楼梯的踏步宽为（）参考答案:2808.该楼梯间的开间为（）参考答案:36009.该楼梯的梯段宽为（）参考答案:162510.该楼梯的中间平台宽为（），墙厚240，轴线居中参考答案:178011.图中7.200处标高应为（）参考答案:二层至三层楼梯的中间平台标高12.该楼梯扶手高为（）参考答案:105013.确定组合体中各基本形体之间相对位置的尺寸称为( )。

参考答案:定位尺寸14.点的两面投影的连线,必垂直于相应的( )。

参考答案:投影轴15.平行一个投影面而倾斜于另两个投影面的直线称为( )。

参考答案:投影面的平行线16.凡标高的基准面是根据工程需要而自行选定的,这类标高称为( )。

参考答案:相对标高17.建筑物立面图是平行于建筑物各方向外表立面的( )。

参考答案:正投影图18.图纸上尺寸线应采用（）参考答案:细实线19.建筑平面图的常用比例为（）参考答案:1：10020.有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）参考答案:3.50021.定位轴线的位置是指（）参考答案:不一定在墙的中心线上22.工程图样上使用的线型按用途一般可分为( )种。

参考答案:623.工程图样上所用的比例是指图中图形与其实物相对应的( )尺寸之比。

参考答案:线性24.图标中规定定位轴线的编号圆圈一般用（）参考答案:8mm25.房屋施工图中所注的尺寸单位都是以（）为单位。

参考答案:除标高及总平面图上以米为单位外，其余一律以毫米为单位26.建施中剖面图的剖切符号应标注在（）参考答案:底层平面图中。
