第3章原理图绘制基础

  • 格式：ppt
  • 大小：950.00 KB
  • 文档页数：33

下载文档原格式

  / 33

合集下载

Protel DXP 2004基础实例教程第3章 原理图的绘制

Protel DXP 2004基础实例教程第3章 原理图的绘制

3．如何设置网络标签？
4．如何设置电源网络值？ 5．对比线、总线和分支线？ 6．对比网络标签、电路端口？ 7．对比接地符号、电源符号？ 8．什么是电路端口？ 9．网络标号与电路端口有什么区别？
10．如何添加手动连接？
11．按照电路原理图的绘制步骤，绘制手指控制电路原理图。
手指控制原理图
置
工
具
，
箱
按
上
照
的
图
总
中
线
所
接
原理图说明
口 、 总 线 和 网 络 标 记 。
示
电
路
，
练
元
习
件
放
库
置
中
总
线
接
口
、
“文档选项”对话框
选择单片机芯片
“可用元件库”对话框
选择地址锁存器芯片
数据存储器芯片
设置单片机属性
设置好元件属性后的原理图
单片机最小应用系统电路原理图
3.5 课后习题
1．元件的连接方式有几种？分别是哪些？ 2．导线与总线在连接时有什么区别？
“参数属性”对话框
设置导线宽度
3.2.12 课堂练习——绘制电源电路
电源电路图
3.3 使用绘图工具绘图
3.3.1 绘图工具
绘图工具
3.3.2 绘制直线
设置直线属性
提
总
取
从
示
线
出
：
和
需
网
要
络
使
标
和
用
记
3.4 课堂案例——单片机原理图
放 。
3.3.3 课堂练习——电源电路添加注释
新建项目文件 器电路

Altium Designer 14原理图和PCB设计第3章 原理图绘制基础

Altium Designer 14原理图和PCB设计第3章 原理图绘制基础

第3章 原理图绘制基础
(5) Electrical Grid(电气节点)。如果用鼠标左键选中 Electrical Grid设置栏中Enable左面的复选框，如图3-12所示， 使复选框中出现“√”符号表明选中此项，则此时系统在连 接导线时，将以箭头光标为圆心以Grid栏中的设置值为半径， 自动向四周搜索电气节点。当找到最接近的节点时，就会把 十字光标自动移到此节点上，并在该节点上显示出一个红色 “×”符号。
第3章 原理图绘制基础
(3) Custom Style(自定义图样尺寸)栏。如果设计者需要 根据自己的特殊要求，设定非标准的图样格式，Altium Designer还提供了Custom Style选项以供选择。
我们可以用鼠标左键单击“Use Custom Style”后的复选 框，使它后面的方框里出现“√”符号，即表示选中Custom Style。
第3章 原理图绘制基础
·菜单栏：编辑器中所有的操作都可以通过菜单命令来 完成，菜单中有下划线的字母为热键，大部分带图标的命令 在工具栏中都有对应的图标按钮。
·工具栏：编辑器工具栏中的图标按钮是菜单命令的快 捷执行方式，熟悉工具栏图标按钮功能可以提高设计效率。 工具栏有Schematic Standard Tools工具栏、Wiring工具栏、 Utilities工具栏和混合信号仿真工具栏。其中Utilities实用工 具栏包括多个子菜单，即Drawing Tools子菜单、Alignment Tools子菜单、Power Sources子菜单、Digital Devices子菜单、 Simulation Sources子菜单、Grids子菜单。
图3-5 多用工具栏
第3章 原理图绘制基础 (1) Drawing Tools绘图工具栏，如图3-6所示。

电路设计第3章 层次原理图设计

电路设计第3章 层次原理图设计
第3章 层次原理图设计
第ห้องสมุดไป่ตู้章 层次原理图设计
3.1 有关层次原理图的概念
图纸符号：它代表了本图下一层的子图，每个图纸符号都与特定的 子图相对应，它相当于封装了子图中的所有电路，从而将一张原理图 简化为一个符号。 图纸入口：图纸符号的输入/输出端口。它是图纸符号所代表的下层 子图与其它电路连接的端口，其意义相当于标准元器件的引脚。 输入/输出端口：信号输入/输出的端口。它与“图纸入口”的区别 在于：“图纸入口”是指原理图中某个子图的输入/输出端口，而 “输入/输出端口”指的是当前原理图的输入/输出端口，他们处于不 同的级别。子图的输入/输出端口必须与代表它的图纸符号中的端口 相一致。 顶层原理图：由若干个图纸符号表示的电路图。 子图：图纸符号所对应的功能模块的电路图。
3.3.2. 从底层原理图切换到顶层原理图
具体操作步骤如下： (1) 在底层原理图的编辑界面中执行菜单命令“工具/改变设计层次”，或单击“原理图 标准”工具栏上的 按钮，启动改变设计层次命令。 (2) 移动光标到底层原理图中的任意一个I/O端口上单击鼠标左键，系统会自动切换到对 应的顶层原理图上。
第3章 层次原理图设计
第3章 层次原理图设计
3.2 层次原理图的设计
3.2.1 自顶向下设计层次原理图 3.2.2 自底向上设计层次原理图
第3章 层次原理图设计
3.3 层次原理图间的切换
3.3.1 从顶层原理图切换到底层原理图
具体操作步骤如下： (1) 在顶层原理图的编辑界面中执行菜单命令“工具/改变设计层次”，或单击“原理图 标准”工具栏上的 按钮，启动改变设计层次命令。 (2) 移动光标到绘图区中需要进行切换的图纸符号上单击鼠标左键，即可自动切换到对 应的底层电路图中。

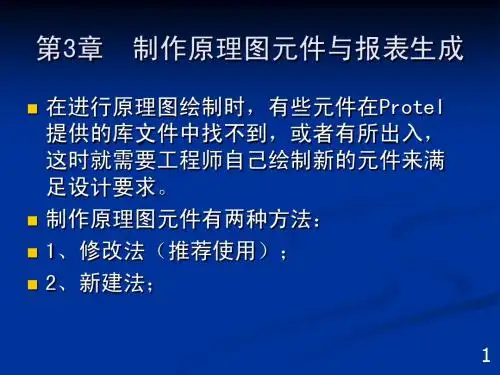

CH3原理图元件绘制

CH3原理图元件绘制
使用场合：已有元件与新元件类似。
2
修改法步骤
1. 2.
3. 4.
把相似元件放置在某个原理图中； 执行Design 执行Design Make Project Library,系统 Library,系统 会自动把当前原理图中的所有元件生成一 个元件库文件。 修改此元件库文件相关元件来满足需求。 点击Update Schematics来更新原理图上 点击Update Schematics来更新原理图上 的旧元件。
17
电气规则检查结果阅读方法
出错位置 错误类型 出错位置 原理图名 元件名及位置
18
2 生成网络表文件
执行菜单命令【Design】 执行菜单命令【Design】 【Create Netlist】 Netlist】。
19
3 生成元件列表报表
元件列表主要包括元件的名称、序号、封装 形式。这样可以对原理图中的所有元件有一 个详细的清单，以便购买，检查，校对。 执行菜单命令【Report】 执行菜单命令【Report】 【Bill of Material】 Material】。
2 绘制元件
这是一个具有6 这是一个具有6个引 脚的元件，该如何绘 制其元件图示呢？
原理图重在表示电气连接原理，不要过分要求形式 11
剩余步骤： 剩余步骤：
3. 4. 5.
保存新元件库文件，在原理图中使用此新 元件库。 从库中找到元件加入原理图中即可。 如果需要改进元件，修改后点击Update 如果需要改进元件，修改后点击Update Schematics来更新原理图上的旧元件。 Schematics来更新原理图上的旧元件。
21
练习/ 练习/提问时间
22
3
原理图Байду номын сангаас件库绘图工具栏

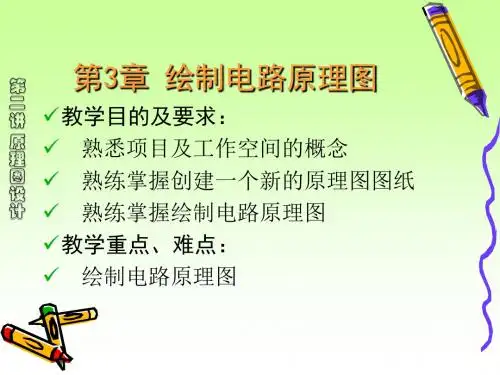

2019-AD09第二、三次课-文档资料

2019-AD09第二、三次课-文档资料

（*）可以列出所有能在库中找到的元件。在库名下的过滤
器栏内键入*3904*设置过滤器，将会列出所有包含“3904”的
元件。
（5）在列表中单击2N3904以选择它，然后单击Place按钮。
另外，还可以双击元件名。
第 光标将变成十字状，并且在光标上“悬浮”着一个三极管的 二 轮廓。现在设计者处于元件放置状态，如果设计者移动光标， 讲 三极管轮廓也会随之移动。
原 PCB图文件、各种报表文件及保留在项目中的所有
理 库或模型。
图
设 项目大约有6种类型–PCB 项目、FPGA 项目、内核项
计 目、嵌入式项目、脚本项目和库封装项目（集成库
的源）。
Workspace（工作空间）比项目高一层次，可以通过 Workspace（工作空间）连接相关项目，设计者通过 Workspace（工作空间）可以轻松访问目前正在开发 的某种产品相关的所有项目。
3.4利用组件库绘制原理图 3.4.1-4 在原理图中放置元件
第
二 讲 1.下面将介绍从默认的安装库中首先放置两个三极管Q1和Q2。
原 理
（1）从菜单选择View → Fit Document（热键V、D）确认设计 者的原理图纸显示在整个窗口中。
图 （2）单击Libraries标签以显示Libraries面板。
原 在此唯一需要修改的是将图纸大小
理 图
（sheet size）设置为标准A4格式。
设
计
3.3.4进行一般的原理图参
第
数设置
二 讲
1．从菜单选择Tools → Schematic Preferences（热键T，
原 理
P）打开原理图参数对话框。这个对话框允许设计者 设置全部参数，这些设置将应用到设计者继续工作的

计算机网络技术基础教程(第3章)

计算机网络技术基础教程(第3章)

图3-11 多点连接
3.2.5 基带传输与频带传输 数据信号的传输方法有基带传输和频带传输两种。 1、基带传输 人们把矩形脉冲信号的固有频带称作基本频带（简称基带）。 基带传输是一种最基本的数据传输方式，它在发送端把信源 数据经过编码器变换，变为直接传输的基带信号，在接受端由解 码器恢复成与发送端相同的数据。 2、频带传输 应用模拟信道传输数据信号的方法称为频带传输。最常用的 方式是使用电话交换网，通过通信设备调制/解调器对传输信号 进行转换的通信。优点：价格便宜，易于实现；确定：速率低、 误码率高。
图3-14 PCM工作原理示意图
3.4 多路复用技术 多路复用技术就是把多个信号组合在一条物理信道上进行传 输，使多个计算机或终端设备共享信道资源，提供信道的利用率。 如图3-15所示：
图3-15 多路复用示意图
1、频分多路复用 频分多路复用(FDM)就是将一定带宽的信道分割为若干个有 较小频带的子信道，每个子信道供一个用户使用。 2、时分多路复用 时分多路复用(TDM)是将一条物理信道的传输时间分成若干 个时间片轮流地给多个信号源使用，每个时间片被复用的一路信 号占用。如图3-17所示。 3、波分多路复用 波分多路复用(WDM)是指在一根光纤上同时传输多个不同波 长的光载波的复用技术。通过WDM，可使原来在一根光纤上只能 传输光载波的单一光信道，变为可传输多个不同波长光载波的光 信道，使得光纤的传输能力成倍增加。有点见书64-65页。
图3-12 模拟数据信号的编码方法
3.3.2数字数据编码方法 数字数据编码方法，即数字数据转换为数字信号编码 的方法。 在基带传输中数字数据信号的编码方法有以下几种： 1、非归零编码 非归零编码是用低电平表示逻辑“0”，用高电平表示逻 辑“1”的编码方式，如图3-13(a)所示。 2、曼彻斯特编码 如图3-13(b)所示，每比特的中间有一次跳变，有两个 作用：一是作为位同步方式的内带时钟；二是用于表示二进 制数据信号，可以把“0”定义为由低电平跳到高电平，“1”定 义为由高电平跳到低电平，位于位之间有或没有跳变都不代 表实际的意义。

原理图设计基础


第三章 电路原理图设计
3.1 装载元件库 措施一 使用元件库浏览器 措施二 使用Design→Add/Remove Library 命令
装载元件库旳环节如下：
⑴打开设计管理器，选择Browse Sch选项卡，在下拉列表中选择 Libaries，单击Add/Remove按钮添 加元件库，屏幕出现图2-6所示旳 添加/删除元件库对话框。
• 设置画图环境（使用TOOL/PREFERENCE和 DESIGN/OPTIONS命令）
2）装载元件库（例如杂元件库 MISCELLANEOUS DEVICE .DDB ）；
3）放置元器件并布局； 4）布线； 5）加网络标签； 6）放置电源和地线； 7）编辑元件属性（封装、流水号、元件类型等）； 8）电气规则检验（ERC）； 9）生成元件列表（BOM文件）； 10）生成网络表（Design / Create Netlist）； 11）存盘及打印输出。
2.经过菜单或工具按钮放置元件
执行菜单Place→Part，或单击绘 制原理图工具上旳 按钮，屏幕弹 出图2-10所示旳放置元件对话框，其 中Lib Ref是元件旳库参照名称.如 CAP，单击Browse按钮能够进行元件 浏览；Designator框中输入元件标号， 如C1；Part Type栏中输入标称值或元 件型号，如103；Footprint框用于设 置元件旳封装形式，如RAD0.2。全 部内容输入完毕，单击OK按钮确认， 此时元件便出目前光标处，单击左键 放置。
元件库 添加旳元件库
图2-6 添加/删除元件库
3.2 放置元件
1.经过元件库浏览器放置元件
装入元件库后，在元件库浏览器中能 够看到元件库、元件列表及元件外观，如 图2-7所示。选中所需元件库，则该元件库 中旳元件将出目前元件列表中，双击元件 名称（如CAP）或单击元件名称后按Place 按钮.

Altium-Designer教程-第3章-原理图设计实例


Altium Designer 教程
3.4.2 项目编译与定位错误元件
2. 定位错误元件
定位错误元件是原理图检查时必须要掌握的一种技能。 编译操作后如果没错误，项目（Project）下拉
菜单中编译指令栏上就不会出现错误信息指针；如 果有错误，项目（Project）下拉菜单中编译指令栏 上就会出现错误信息指针
（3）命令【Tools】/【Reset Schematics Designators...】的功能是将当前原理图中所有元件 复位到未标识的初始状态。
（4）命令【Tools】/【Back Annotate Schematics...】的功能是将改动标识后的原理图 恢复到原来的标识状态。
Altium Designer 教程
Altium Designer 教程
3.2.5 放置导线
（4）将光标移到要连接的元件引脚上单击，这两 个引脚的电气点就用导线连接起来了
（5）系统默认放置导线时，用鼠标单击的两个电 气点为导线的起点和终点，即第一个电气点为导线 的起点，第二个电气点为终点
Altium Designer 教程
3.2.6 放置电源端子
Altium Designer 教程
3.3.1 自动标识元件
给原理图中的元件添加标识符是绘制原理图一个 重要步骤。元件标识也称为元件序号，自动标识 通称为自动排序或自动编号。
添加标识符有两种方法：手工添加和自动添加。
Altium Designer 教程
3.3.1 自动标识元件
1．工具（Tools）菜单 自动标识元件命令（Annotate Schematics...） 在工具（Tools）菜单中
3.1 原理图设计流程
Altium Designer 教程

原理图设计ppt课件


第3章 原理图设计
如果想选取一个开关元件，首先加载 Miscellaneous Devices.ddb库文件，然后在元件库显示 区域中选择Miscellaneous Devices.Lib元件库，最后将 Filter设置栏改为“SW*”，按回车键，元件显示区显 示 的 是 Miscellaneous Devices.Lib 元 件 库 里 所 有 以 “SW”开头的元件，这些元件都是开关元件，如图 3.10所示。
第3章 原理图设计
装入的元件库 元件显示区域 图3.7 元件管理器管理元件库
第3章 原理图设计
点击“Add\Remove”按钮，屏幕会出现如图3.8 所示的“添加/删除”对话框。
一般情况下，元件库文件在“ \Design Explorer 99\Library\Sch”目录及其子目录下，指定子目录并 选择需要加载的元件库文件，点击“Add”按钮， 则文件名将在“Selected Files”区域罗列出来。加 载元件库文件时，也可以不点击“Add”按钮，直 接在需要加载的元件库文件上双击该文件，就可加 载该元件库。
第3章 原理图设计
（2）画完所有导线后，连续点击鼠标右键两次， 即可结束画导线状态，光标由十字状变成箭头状。
在绘制电路图的过程中，按空格键可以切换画 导线模式。原理图编辑器提供三种画导线方式，分 别是直角走线、45°走线、任意角度走线。
＊ 注意： 在画导线状态下，当光标靠近元件引 脚时，在引脚端点将出现一个圆点，它代表电气连 接，也就是说，任何一次在元件引脚之间的连线操 作，必须以圆点为起点或终点。
图 3 . 1 1 中 的 搜 索 路 径 是 “ C:\Program Files\Design Explorer99\Library\Sch”。

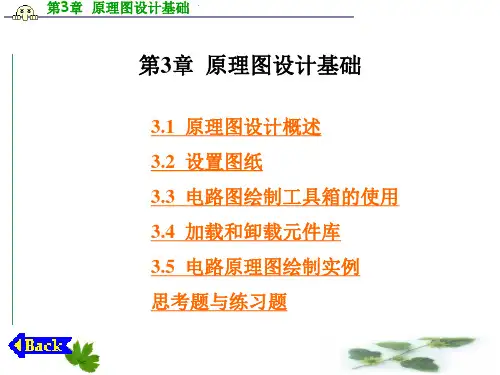

DXP原理图


第3章 原理图设计基础
3.6 生成原理图元件清单
绘制完原理图后，必须整理出电路的元件清单。元 件清单是电子工艺必备文件之一，它主要包括元件的 名称、标注、封装等内容，以供外购、制作PCB和编 制其他工艺文件时使用。Protel DXP提供一种快速生成 元件清单的方法，具体步骤如下：
(1) 打开原理图“main.SCHDOC”。 (2) 执行菜单【Reports】/【Bill of Material】命令， 系统弹出如图3.20所示的元件清单对话框。从图中可看 出，每个元件都有标识、库名称、元件类型描述、封 装和元件参数等信息。
(5) 【Margin Width】编辑框：边框的宽度，在此定义编 辑框宽度为30。根据上述参数自定义的图纸尺寸如图 3.2所示。
第3章 原理图设计基础
图3.2 自定义图纸
第3章 原理图设计基础
3.2.2 图纸方向 1. 设置图纸方向 Protel DXP允许电路图图样在显示及打印时选择为横
向(Landscape)或纵向(Portrait)格式。具体设置可在 【Options】操作框中的【Orientation】(方位)下拉列表 框中选取。通常情况下，在绘制及显示时设为横向， 在打印时设为纵向。
(1) 启动Protel DXP电路原理图编辑器。 (2) 设置电路图纸尺寸以及版面。 (3) 在图纸上放置需要进行设计的元器件。 (4) 对所放置的元器件进行布局布线。 (5) 对布局布线后的元器件进行调整。 (6) 保存文档并打印输出。
第3章 原理图设计基础
3.1.2 原理图的设计原则 原理图就是元件的连接图，其实质内容有两个：
元件和连线，它们分别代表着实际电路中的元件和连 线。不同的是，实际元件有着很多的特性和参数，而 在绘制原理图时，设计者所关心的仅仅是引脚。实际 连线也很有讲究，比如截面积、走向等，而绘图时仅 仅关心元件的连接关系。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3.1.3 选取与删除元件
1.选取元件
单击选取元件：直接单击需要选取的元件，元件被选中后，其周围 会出现绿色虚线框。
框选多个元件：在工作区中按住鼠标左键进行拖动，此时会出现一 个矩形框，在合适位置松开鼠标左键，则矩形框内的元件都将被选中。
3.1.3 选取与删除元件
选取区域内元件：选择“编辑”>“选择”>“区域内对象”菜单，然 后在工作区的两个不同位置分别单击，指定一个矩形区域，则该区域内 的元件都将被选中。
3.2.2 原理图布线
1.放置导线
单击布线工具栏中的“放置导线”按钮，或者选择“放置”>“导线” 菜单，出现十字光标，将光标移至某个元件的引脚上，待出现红色“米”字 标志时单击，确定导线的起点，然后移动光标至需要建立连接的另一个元件 的引脚上并单击，确定导线的终点，由此就放置了一条导线。
3.2.2 原理图布线
选取区域外元件：选择“编辑”>“选择”>“区域外对象”菜单，然 后在工作区的两个不同位置分别单击，指定一个矩形区域，则该区域外 的元件都将被选中。
3.1.3 选取与删除元件
选取全部元件：选择“编辑”>“选择”>“全部对象”菜单，或者直 接按【Ctrl+A】键，可以将工作区中的所有元件选中。
逐个选取元件：选择“编辑”>“选择”>“切换选择”菜单，然后依 次单击要选取的元件，可将它们逐个选中。若要结束选取，可以单击鼠 标右键或者按【Esc】键。3.1.4 编辑元件属性
双击工作区中的某个元件（如电阻），可以打开“元件属性”对话框， 在该对话框中可以编辑元件的标识符（序号）、注释、位置、方向、参数、 模型等属性。
3.1.5 自动标识元件
选择“工具”>“注释”菜单，可以打开“注释”对话框，在该对话框中 选择一种自动标识方案，可以让系统自动对所有元件进行编号。
3.2.1 调整与排列元件
4.复制与粘贴元件
选中一个或多个元件后，单击标准工具栏中的“复制”按钮，或者 直接按【Ctrl+C】键，然后单击标准工具栏中的“粘贴”按钮 ，或者直 接按【Ctrl+V】键，可以看到刚才复制的元件跟随十字光标出现在工作 区中，移动光标至合适位置并单击，可将复制的元件粘贴到当前位置。
2.放置节点
Protel DXP 2004默认会在导线的T型交叉点处自动放置节点，以表明导 线是连通的。但在十字交叉点处，由于系统无法判断导线是否连接，故不会 自动放置节点，如果确实需要将导线连通，用户可以手动放置节点。选择“ 放置”>“手工放置节点”菜单，此时光标变为十字形状，并带有一个节点 符号，将光标移至两条导线的交叉点处并单击，即可放置一个节点。
2.旋转与翻转元件
旋转元件：单击元件并按住鼠标左键不放，每按一次空格键，元件将以 光标位置为中心逆时针旋转90°。
3.2.1 调整与排列元件
水平翻转元件：单击元件并按住鼠标左键不放，然后在英文输入法下按 【X】键，可以将元件水平翻转。如果事先选中了多个元件，则可以同时水 平翻转多个元件。
3.2.1 调整与排列元件
3.1.2 放置元件
在工作区中放置元件时，元件（符号）会跟随光标移动，在合适位 置单击，即可放置一个元件。此时，系统仍处于放置元件状态，可以继 续在其他位置单击，以放置多个元件。如果要结束放置，可以单击鼠标 右键或者按【Esc】键。
3.1.2 放置元件
2.用菜单或工具栏放置元件
选择“放置”>“元件”菜单，或者单击布线工具栏中的“放置元 件”按钮，打开“放置元件”对话框，输入库参考、标识符、注释和封 装等信息后，单击“确认”按钮，然后将光标移至工作区并单击，即可 放置一个元件，在其他位置依次单击，可以连续放置多个元件。
第3章原理图绘制基础
3.1.2 放置元件
当用户将元件库加载到Protel系统中以后，就可以将所需要的元件 从库中取出并放置到原理图的图纸上。放置元件的方法主要有两种，一 种是用元件库面板放置，另一种是用菜单命令放置。
1.用元件库面板放置元件
首先打开“元件库”面板，然后从已加载的 元件库下拉列表框中选取待放置元件所在的元件 库（例如元件库“Miscellaneous Devices.IntLib” ），再从当前元件库的元件列表中单击选定要放 置的元件（例如元件“Res2”），然后单击右上 方的“Place *”按钮（此处为“Place Res2”）， 或者直接双击元件，就可以在工作区中通过单击 鼠标左键放置元件了。
3.1.5 自动标识元件
“处理顺序”下拉列表框中提供了以下4种处理方案。 Up Then Across：根据元件在原理图中的位置，按照由下而上，从左至 右的顺序自动标识元件。 Down Then Across：根据元件在原理图中的位置，按照由上而下，从左 至右的顺序自动标识元件。 Across Then Up：根据元件在原理图中的位置，按照从左至右，由下而 上的顺序自动标识元件。 Across Then Down：根据元件在原理图中的位置，按照从左至右，由上 而下的顺序自动标识元件。
垂直翻转元件：单击元件并按住鼠标左键不放，然后在英文输入法下按 【Y】键，可以将元件垂直翻转。如果事先选中了多个元件，则可以同时垂 直翻转多个元件。
3.2.1 调整与排列元件
3.排列与对齐元件
将元件排列整齐，不仅有利于布线，而且能使原理图看起来更加规范、 美观。Protel DXP 2004在“编辑”菜单和实用工具栏中提供了一系列排列与 对齐命令，包括左对齐、右对齐、顶部对齐、底部对齐、水平居中对齐、垂 直居中对齐、水平等距分布、垂直等距分布、对齐到网格等。
3.2 为门铃电路原理图布线
3.2.1 调整与排列元件 3.2.2 原理图布线 3.2.3 添加标注信息
3.2.1 调整与排列元件
1.移动元件
将光标移至某个元件上方，然后按住鼠标左键进行拖动，此时元件会随 光标一起移动，在合适位置松开鼠标左键，即可将元件移动至当前位置。
3.2.1 调整与排列元件
3.1.3 选取与删除元件
2.删除元件
删除元件的方法非常简单，总体来说，有以下两种：
（1）首先将要删除的一个或多个元件选中，然后选择“编辑 ”>“删除”菜单，或者直接按【Delete】键，系统将一次性删除所有 选取的元件。
（2）在未选取任何对象的情况下，选择“编辑”>“删除”菜单 ，然后再用十字光标依次单击需要删除的元件，可以将所有单击过的 元件逐个删除。若要退出删除元件状态，可以单击鼠标右键或者按【 Esc】键。
