振荡电路大全

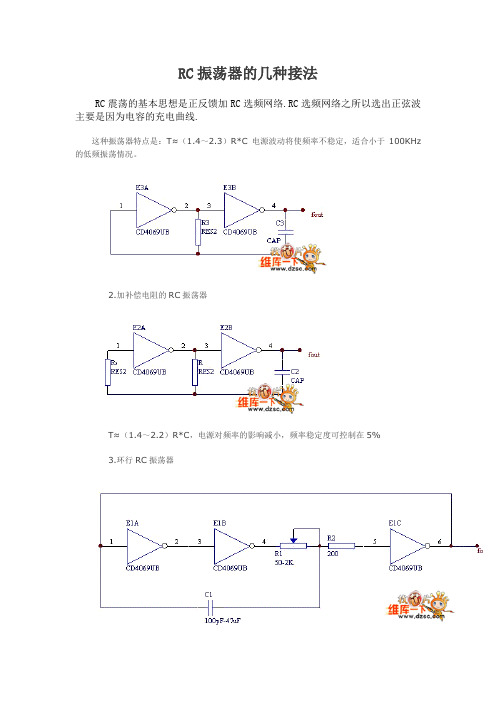

RC振荡器的几种接法RC震荡的基本思想是正反馈加RC选频网络.RC选频网络之所以选出正弦波主要是因为电容的充电曲线.这种振荡器特点是：T≈（1.4～2.3）R*C 电源波动将使频率不稳定，适合小于100KHz 的低频振荡情况。

2.加补偿电阻的RC振荡器T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%3.环行RC振荡器4.采用TTL反相RC振荡器，频率可达50MHz5.采用两三极管构成的RC振荡器,其中R5=R8，R7=R6，C5=C6RC文氏电桥震荡器的计算说明这个电路由RC串并网络构成选频网络，同时兼作正反馈电路以产生振荡，两个电阻和电容的数值各自相等。

负反馈电路中有两个二极管，它们的作用是稳定输出信号的幅度。

也可以采用其他的非线形元件来自动调节反馈的强度，以稳定振幅，如：热敏电阻、场效应管等。

该电路输出波形较好，缺点是频率调节比较困难。

RC文氏电桥振荡电路RC文氏电桥振荡器的电路如图1所示，RC串并联网络是正反馈网络，由运算放大器、R3和R4负反馈网络构成放大电路。

图1 RC文氏电桥振荡器C 1R1和C2R2支路是正反馈网络，R3R4支路是负反馈网络。

C1R1、C2R2、R3、R4正好构成一个桥路，称为文氏桥。

RC串并联选频网络的选频特性RC串并联网络的电路如图2所示。

RC串联臂的阻抗用Z1表示，RC并联臂的阻抗用Z2表示。

图2 RC串并联网络RC串并联网络的传递函数为式（1）……………….当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。

令式（1）的虚部为0，即可求出谐振频率。

谐振频率对于文氏RC振荡电路，一般都取R=R1 = R2，C=C1 = C2时，于是谐振角频率:频率特性幅频特性相频特性文氏RC振荡电路正反馈网络传递函数的幅度频率特性曲线和相位频率特性曲线如图3所示。

(a) 幅频特性曲线 (b) 相频特性曲线图3 RC串并联网络的频率响应特性曲线反馈系数当满足R=R1 = R2，C=C1 = C2条件，且当f=f0时的反馈系数此时反馈系数与频率f0的大小无关，此时的相角ϕF=0︒。

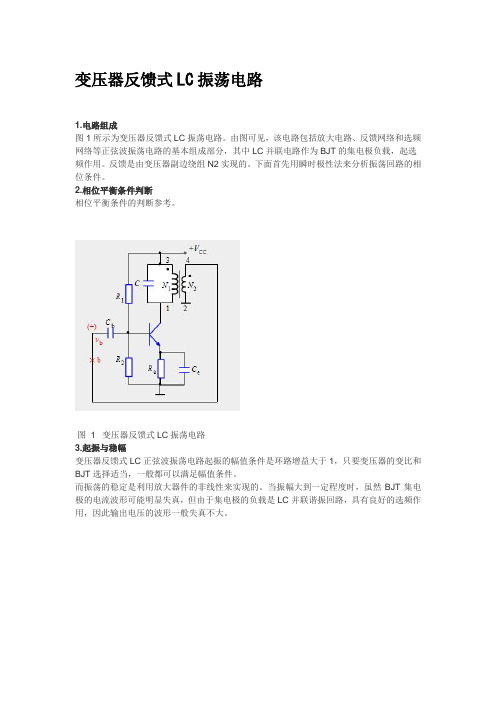

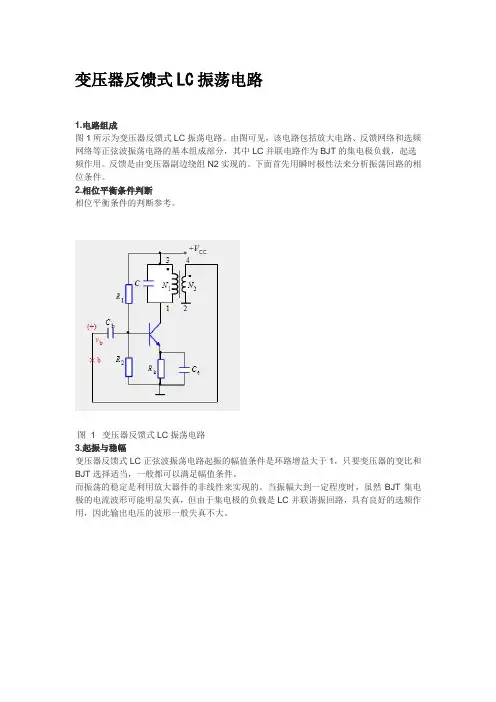

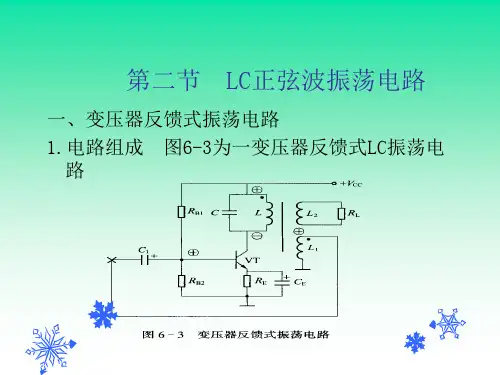

变压器反馈式LC振荡电路1.电路组成图1所示为变压器反馈式LC振荡电路。

由图可见，该电路包括放大电路、反馈网络和选频网络等正弦波振荡电路的基本组成部分，其中LC并联电路作为BJT的集电极负载，起选频作用。

反馈是由变压器副边绕组N2实现的。

下面首先用瞬时极性法来分析振荡回路的相位条件。

2.相位平衡条件判断相位平衡条件的判断参考。

图1 变压器反馈式LC振荡电路3.起振与稳幅变压器反馈式LC正弦波振荡电路起振的幅值条件是环路增益大于1，只要变压器的变比和BJT选择适当，一般都可以满足幅值条件。

而振荡的稳定是利用放大器件的非线性来实现的。

当振幅大到一定程度时，虽然BJT集电极的电流波形可能明显失真，但由于集电极的负载是LC并联谐振回路，具有良好的选频作用，因此输出电压的波形一般失真不大。

电感三点式LC振荡器电路图1为电感三点式LC振荡电路。

电感线圈L1和L2是一个线圈，2点是中间抽头。

如果设某个瞬间集电极电流减小，线圈上的瞬时极性如图所所，反馈到发射发的极性对地为正，图中三极管是共基极接法，所以使发射结的净输入减小，集电极电流减小，符合正反馈的相位条件。

图2为另一种电感三点式LC振荡电路。

图1 电感三点式LC振荡器（CB）图2 电感三点式LC振荡器（CE）电容反馈三点式LC振荡器电路组成及工作原理电容反馈三点式LC振荡器又GRM40X7R274K16PT称为考毕兹(Colpitts)振荡器，是一种应用十分广泛的振荡电路，如图3-8所示。

图3-8 (a)中，C1、C2和L组成并联谐振回路，作为放大器的交流负载，RB1、Rb2、R。

和RE为放大器分压式直流偏置电阻，Ce是射极旁路电容，CE是耦合电容，用于防止电源Vcc经电感与基极接通。

图3-8(b)是其交流等效电路。

由图可见，反馈电压取自电容C2上的电压，交流时并联谐振回路的三个端点相当于分别与三极管的三个电极相连，因此称为电容反馈三点式LC振荡器。

假设图3-8(a)中A点处断开，加上输入电压UI利用瞬时极性法不难分析在回路诣振频率上，反馈信号UF与输入电压UI同相，满足振荡的相位平衡条件。

9种晶体振荡器电路汇总一、70MHz并联晶体振荡器电路:图1. 70MHz并联晶体振荡器电路三极管TV2进行信号放大，经电容C8耦合输出。

其中，电阻RI、R2和电阻R5、R6、R7是三极管VT1和VT2的直流偏置元件。

L2是高频扼流线圈，给振荡管VT1的集电极电流提供一个直流通路。

C2为隔直电容。

C3、C7是交流旁路电容，使VT1的发射极处于交流零电位，但直流电位不为零。

电感L1，电容C6，电阻R3为改善电源滤波电路，其作用是减少纹波电压以振高直流分量。

略调电容C4、C8，可以改变耦合信号的大小。

1.元器件选择电容C1为20p,C2为100p，C3、C7为820p，C4为56p，C5、C8为47p, C6为47u/50V。

电感L1为22uH(色码电感)，L2为0.3uH。

电阻R1为1.6kΩ，R2为1kΩ，R3为750Ω，R4为180Ω、1W，R5为1.3kΩ，R6为3kΩ，R7为360Ω，R8为470Ω，R9—R12为300Ω、2W。

三极管VT1、VT2选3DG82B，65≤β≤115。

晶体SJT用JA9B型－70MHz。

继电器KM为JUC-1M。

2.使用时应注意（1） 在应用石英晶体时，有一个必须注意的实际问题，这就是晶体本身的激励功率。

激励功率较大时，输出功率也大，这时，晶体三极管引入的噪声影响不大。

但是，晶体激励功率过大会使晶体长期稳定性（老化特性）变坏。

晶体激励功率小时，长期稳定性较好，但是使用低噪电子元件技术网是第一个针对电子元器件应用、选型和实用设计方案的技术网络媒体。

声晶体三极管较佳。

（2） 由于晶体频率受温度影响很大，为保证对晶体频率稳定度的要求，必须注意晶体恒温。

即将晶体放在恒温槽内，由恒温控制电路来保证恒温槽内的温度使其维持在晶体的拐点温度。

因此，为使振荡频率和震荡幅度稳定，将晶体SJT和VT1、VT2放入恒温箱内。

恒温箱是用R9－R12四只2W金属膜电阻加热，一只小型密封温度继电器KM作温度控制元件。

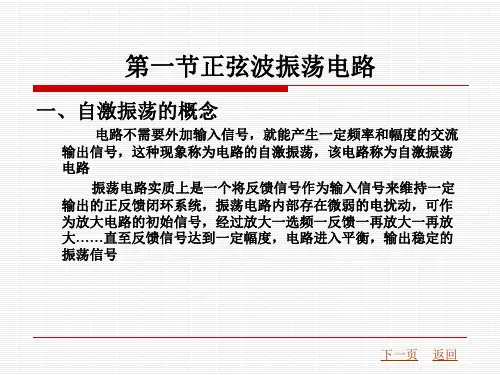

最简单的LC振荡电路图大全（五款最简单的LC振荡电路设计原理LC振荡电路，是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。

LC 振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

LC振荡电路工作原理LC振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。

由于所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电IC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。

最简单的LC振荡电路图（一）电容三点式LC振荡电路又叫做考毕兹振荡电路。

它与电感三点式LC振荡电路类似，所不同的是电容元件与电感元件互换位置。

如图1所示。

图1 电容三点式LC振荡电路在LC谐振回路Q值足够高的条件下，电路的振荡频率为这种振荡电路的特点是振荡频率可做得较高，一般可达到100MHz以上，由于C2对高次谐波阻抗小，使反馈电压中的高次谐波成分较小，因而振荡波形较好。

电路的缺点是频率调节不便，这是因为调节电容来改变频率时，（既使C1、C2采用双连可变电容）C1与C2也难于按比例变化，从而引起电路工作性能的不稳定。

因此，该电路只适宜产生固定频率的振荡。

最简单的LC振荡电路图（二）图（a）是变压器反馈LC振荡电路。

晶体管VT是共发射极放大器。

变压器T的初级是起选频作用的LC谐振电路，变压器T的次级向放大器输入提供正反馈信号。

接通电源时，LC回路中出现微弱的瞬变电流，但是只有频率和回路谐振频率f0相同的电流才能在回路两端产生较高的电压，这个电压通过变压器初次级L1、L2的耦合又送回到晶体管V的基极。

集成电路构成的振荡电路大全在电子线路中，脉冲振荡器产生的CP脉冲是作为标准信号和控制信号来使用的，它是一种定、脉冲宽度和幅度有一定要求的脉冲。

这种振荡器电路不需要外界的触发而能自动产生因此被称为自激振荡器。

一个脉冲波系列是和这个脉冲的基本频率相同的正炫波以及许多和冲基本频率成整数倍的正炫波谐波合成的，所以脉冲振荡器有时叫做多谐振荡器。

用集成的振荡器比用分立元件构成的工作要可靠的多，性能稳定。

本电路汇编了用各种集成电路量振荡器电路。

供读者在使用时参考。

-、门电路构成的振荡电路1、图1是用CMOS与非门构成的典型的振荡器。

当反相器F2输出正跳时，电容立即使F1 1，输出为0。

电阻RT为CT对反相器输出提供放通电路。

当CT放电达到F1的转折电压时，为1，F2输出为0。

电阻连接在F1的输出端对CT反方向充电。

当CT被充到F1的转折电压时出为0，F2为1，于是形成形成周期性多谐振荡。

其振荡周期T=2。

2RtCt。

电阻Rs是反相器护电阻。

接入与否并不影响振荡频率。

2、图2是用TTL的非门构成的环形振荡器。

三个非门接成闭环形。

假定三个门的平均传输都是t，从F1输入到F3输出共经过3t的延迟，Vo输出就是Vi的输入，所以输出端的振荡周期该电路简单，但t数值一般是几十毫微秒，所以振荡频率极高，最高可达8MHz。

3、图3是用TTL非门电路组成的带RC延时电路的RC环形振荡器。

当a点由高电平跳变为低b点电位由低边高，经门2使C点电位由高变低，同时又经耦合到d点，使d点电位上跳为高以门3输出即e点电位为低。

随着c充电电流减少，d点电位逐渐降低，低到关门电压时门3由低变高，再反馈到门1，使b点由高变低，d点下降到较负的电压值，保证门3输出为高。

使d点上升到开门电压时，门3打开，e点又由高变低，输出电压Vo又回复为低电平，如此交变化形成连续的自激振荡。

振荡周期T=2.2RC。

R可用作频率微调，一般R值小于1k欧姆。

护电阻。

RC 振荡器的几种接法E^A E3B 3E2E3E1A20QCD40e5JBClEsEES2 CI>4O6?USRC 震荡的基本思想是正反馈加RC 选频网络.RC 选频网络之所以选出正弦波 主要是因为电容的充电曲线. 2.加补偿电阻的 RC 振荡器T ~ （1.4〜2.2 ） R*C ，电源对频率的影响减小，频率稳定度可控制在 5%3.环行RC 振荡器这种振荡器特点是： T ~ （1.4〜2.3 ） R*C 电源波动将使频率不稳定，适合小于 100KHZ 的低频振荡情况。

100P F^ TuTCD4O65UBR3RTS2 CD40S9UBRES2 CIMD65U0R1 50-2K4.采用TTL反相RC振荡器，频率可达50MHz5.采用两三极管构成的RC振荡器，其中R5=R8 , R7=R6,C5=C6RC文氏电桥震荡器的计算说明这个电路由RC串并网络构成选频网络，同时兼作正反馈电路以产生振荡，两个电阻和电容的数值各自相等。

负反馈电路中有两个二极管，它们的作用是稳定输出信号的幅度。

也可以采用其他的非线形元件来自动调节反馈的强度，以稳定振幅，如：热敏电阻、场效应管等。

该电路输出波形较好，缺点是频率调节比较困难。

RC 文氏电桥振荡电路RC 文氏电桥振荡器的电路如图1所示，RC 串并联网络是正反馈网络，由运 算放大器、R Q 和R 负反馈网络构成放大电路。

图1 RC 文氏电桥振荡器C i R i 和C 2F 2支路是正反馈网络，F 3F 4支路是负反馈网络。

CR 、C 2R 、R 、R 正 好构成一个桥路，称为文氏桥。

RC 串并联选频网络的选频特性RC 串并联网络的电路如图2所示。

RC 串联臂的阻抗用Z i 表示，RC 并联臂的 阻抗用乙表示。

4-图2 RC 串并联网络RC 串并联网络的传递函数为R inu十一-O+ [>三駕+(1/角/(I + JKJ&d)用十"卩6”[龜总十w血6)]=［尺+W2CJX1 十隅q)+ &+ (1.打® Cj 4 +■/ Cj 4-尺Q.式（1）当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。

RC振荡器的几种接法RC震荡的基本思想是正反馈加RC选频网络.RC选频网络之所以选出正弦波主要是因为电容的充电曲线.这种振荡器特点是：(1.4〜2.3 ) R*C电源波动将使频率不稳定，适合小于100KHZ 的低频振荡情况。

2.加补偿电阻的RC振荡器(1.4〜2.2 ) R* C,电源对频率的影响减小，频率稳定度可控制在5%3.环行RC振荡器4.采用TTL反相RC振荡器，频率可达50MHz5.采用两三极管构成的RC振荡器，其中R5=R8 , R7=R6 , C5=C6K8KES2PlWPU£5CAPigJS-TRC文氏电桥震荡器的计算说明这个电路由RC串并网络构成选频网络，同时兼作正反馈电路以产生振荡，两个电阻和电容的数值各自相等。

负反馈电路中有两个二极管，它们的作用是稳定输出信号的幅度。

也可以采用其他的非线形元件来自动调节反馈的强度，以稳定振幅，如：热敏电阻、场效应管等。

该电路输出波形较好，缺点是频率调节比较困难。

T二就RC文氏电桥振荡电路RC 文氏电桥振荡器的电路如图1所示，RC 串并联网络是正反馈网络，由运 算放大器、R 和R 负反馈网络构成放大电路。

GR 和GR 支路是正反馈网络，RR 支路是负反馈网络。

CR 、GR 、R 、R 正 好构成一个桥路，称为文氏桥。

RC 串并联选频网络的选频特性RC 串并联网络的电路如图2所示。

RC 串联臂的阻抗用Z i 表示，RC 并联臂的 阻抗用Z 2表示。

RC 串并联网络的传递函数为u Zi+4 /j o c i )+s /(i + jffi)]图1 RC 文氏电桥振荡器 图2 RC 申并联网络[&"（1/頂。

1）]（1 + 頂&%）+ &+ （1 / j s +:j 位R】択卫。

* + C*j / C7j + 氏wU+2+刍+）（瞄弓-—....= -. E'. ■- I .. 式（1）当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。
