第三十三章开采程序及开拓运输系统第一节开采程序露天矿开采程序系指完成露天矿采场内岩石剥离和矿石采出的程序，或称剥采程序，即采剥工程在时间和空间上发展变化方式及其相互关系。

诸如采剥工程台阶划分,采剥工程初始位置确定，采剥工程水平推进、垂直延深方式，工作帮构成等。

一、采剥工程台阶划分及台阶开采程序在露天开采过程中，为了适应工艺设备的作业要求,提高开采强度，将开采境界内的矿石、土岩划分成具有一定高度的台阶进行开采，各台阶的矿山工程包括掘沟、扩邦工程，通过台阶的掘沟实现矿山工程的延深，并建立运输联系和形成台阶工作线，然后以一定的采宽进行扩邦推进,完成台阶的全部矿山工程。

掘沟和扩邦是露天矿山工程发展的主要方式。

台阶式开采是露天开采的主要特征，台阶的划分应利于发挥设备效率，提高矿石质量和保证作业安全。

对勺斗斗容３～４m３的单斗挖掘机，台阶高度一般为1０～１５m；大规格的挖掘机，台阶高度可达20~25m;大型倒堆挖掘机,台阶高度可在３0m以上；轮斗挖掘机,组合台阶高度可达40~5０ｍ。

台阶可按水平面和倾斜面划分，分别称水平分层和倾斜分层。

水平分层有利于采掘、运输设备作业,多采用此方式；在某些缓倾斜层状矿床条件下,为了便于选采，减少顶底板岩石的混入和矿石损失,提高矿石质量,可采用倾斜分层开采(图３3－１)。

图3３-１图33-１为了发挥设备效率，划归同一台阶的矿岩应力求一致。

例如,不应把表土、不需爆破的软岩与需要爆破的硬岩划归同一台阶,同时尽量使矿岩分家,便于选采。

台阶的开采程序一般为：开掘倾斜的出入沟,开掘开段沟，进行扩帮,如图33－2。

1．首先开掘自地表±0标高到第一台阶下部平盘的出入沟AB(图３３-2ａ);2．沿台阶全长开掘开段沟BC(图33-2b）；3．在开段沟旁建立采掘工作面，在工作面推进过程中,逐条开采采掘带，每采一个采掘带,使工作线推出一个采宽。

在上部台阶工作线推出一定宽度后，下部台阶才能开掘出入沟和开端沟（图33-2c、d)，然后下台阶工作线则相应地继续推进。

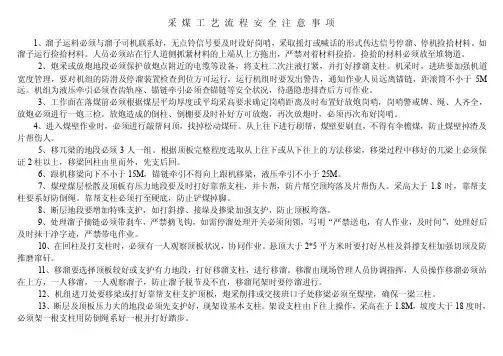

采煤工艺流程安全注意事项1、溜子运料必须与溜子司机联系好，无点铃信号要及时设好岗哨，采取摇灯或喊话的形式传达信号停溜、停机捡拾材料。

如溜子运行捡拾材料。

人员必须站在行人道侧抓紧材料的上端从上方拖出，严禁对着材料捡拾。

捡拾的材料必须放至堆物道。

2、炮采或放炮地段必须保护放炮点附近的电缆等设备，将支柱二次注液打紧，并打好撑溜支柱。

机采时，进班要加强机道宽度管理，要对机组的防滑及停溜装置检查到位方可运行，运行机组时要发出警告，通知作业人员远离锚链，距滚筒不小于5M 远。

机组为液压牵引必须查齿轨座、锚链牵引必须查锚链等安全状况，待遇隐患排查后方可作业。

3、工作面在落煤前必须根据煤层平均厚度或平均采高要求确定岗哨距离及时布置好放炮岗哨，岗哨警戒牌、绳、人齐全，放炮必须进行一炮三检。

放炮造成的倒柱、倒棚要及时补好方可放炮，再次放炮时，必须再次布好岗哨。

4、进入煤壁作业时，必须进行敲帮问顶，找掉松动煤矸。

从上往下进行刷帮，煤壁要刷直，不得有伞檐煤，防止煤壁掉渣及片帮伤人。

5、移兀梁的地段必须3人一组。

根据顶板完整程度选取从上往下或从下往上的方法移梁，移梁过程中移好的兀梁上必须保证2柱以上，移梁回柱由里而外，先支后回。

6、跟机移梁向下不小于15M，锚链牵引不得向上跟机移梁，液压牵引不小于25M。

7、煤壁煤层松散及顶板有压力地段要及时打好靠帮支柱，并卡帮，防片帮空顶垮落及片帮伤人。

采高大于1.8时，靠帮支柱要系好防倒绳。

靠帮支柱必须打至硬底，防止铲煤掉脚。

8、断层地段要增加特殊支护，如打斜撑、接垛及掺梁加强支护，防止顶板垮落。

9、处理溜子摘链必须带刹车，严禁摘飞钩，如需停溜处理开关必须闭锁，写明“严禁送电，有人作业，及时间”，处理好后及时抹干净字迹，严禁带电作业。

10、在回柱及打支柱时，必须有一人观察顶板状况，协同作业。

悬顶大于2*5平方米时要打好丛柱及斜撑支柱加强切顶及防推磨窜矸。

11、移溜要选择顶板较好或支护有力地段，打好移溜支柱，进行移溜。

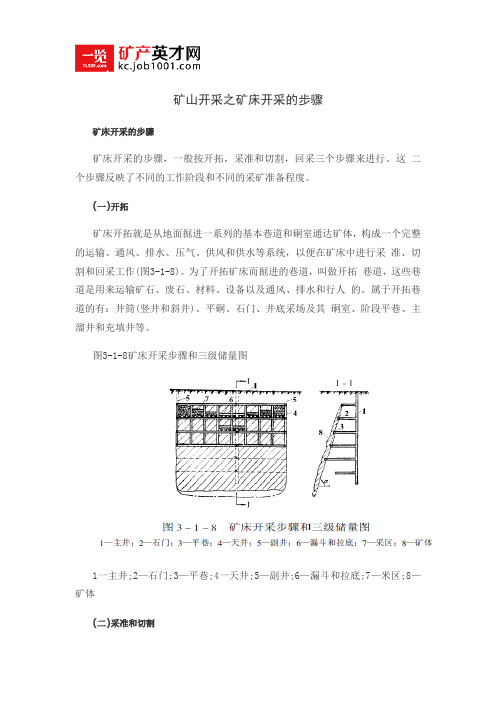

矿山开采之矿床开采的步骤矿床开采的步骤矿床开采的步骤，一般按开拓，采准和切割，回采三个步骤来进行。

这二个步骤反映了不同的工作阶段和不同的采矿准备程度。

(一)开拓矿床开拓就是从地面掘进一系列的基本巷道和硐室通达矿体，构成一个完整的运输、通风、排水、压气、供风和供水等系统，以便在矿床中进行采准、切割和回采工作(图3-1-8)。

为了开拓矿床而掘进的巷道，叫做开拓巷道，这些巷道是用来运输矿石、废石、材料、设备以及通风、排水和行人的。

属于开拓巷道的有：井筒(竖井和斜井)、平硐、石门、井底采场及其硐室、阶段平巷、主溜井和充填井等。

图3-1-8矿床开采步骤和三级储量图1一主井;2—石门;3—平巷;4一天井;5—副井;6—漏斗和拉底;7—米区;8—矿体(二)采准和切割是在阶段和盘区内，掘进采准和切割巷道。

掘进采准巷道的目的，一方面是为了划分采区或矿壁;另一方面是解决采区和矿壁中的行人、运输和通风等问题。

掘进切割巷道的目的，则是在已掘好采准巷道的采区或矿壁中，进一步创造必要的回采条件，以便能够开始大量的回采工作。

如图3-1-8 中，掘进天井4、漏斗和拉底6等属于采准和切割。

采准切割巷道，随采矿方法的不同而异，在以后介绍采矿方法时再详细叙述。

(三)回采在已经做好采准、切割工作的采区或矿壁中，进行大量的采矿工作的所有生产过程，叫做回采。

它包括崩矿、矿石运搬和地压管理三项主要作业。

二、三级储量和矿床开采步骤间的关系按矿床开采的准备程度，矿石储量可划分为三级，即开拓储量，采准储量和备采储量。

这三种储量称为三级储量。

(一)开拓储量通过掘进开拓巷道，形成了一定的运输、通风、排水系统，在这些开拓巷道所控制范围内的矿床储量叫做开拓矿量，如图3-1-8中第四阶段以上的矿量。

(二)采准储量它是开拓矿量的一部分。

凡采区或矿壁，完成了采矿方法所规定的采准工程量，这些采区或矿壁中的储量叫做采准储量。

如图3-1-8中，第三阶段以上的矿量就是采准储量。

矿产资源开采登记审批操作规范一、行政审批项目名称、性质（一）名称：矿产资源开采登记审批（二)性质：行政许可二、设定依据(一)经修订后,于1997年1月1日中华人民共和国主席令第74号公布施行《中华人民共和国矿产资源法》第3条:矿产资源属于国家所有，由国务院行使国家对矿产资源的所有权.地表或者地下的矿产资源的国家所有权,不因其所依附的土地的所有权或者使用权的不同而改变。

国家保障矿产资源的合理开发利用。

禁止任何组织或者个人用任何手段侵占或者破坏矿产资源。

各级人民政府必须加强矿产资源的保护工作。

勘查、开采矿产资源，必须依法分别申请、经批准取得探矿权、采矿权，并办理登记;但是，已经依法申请取得采矿权的矿山企业在划定的矿区范围内为本企业的生产而进行的勘查除外.国家保护探矿权和采矿权不受侵犯，保障矿区和勘查作业区的生产秩序、工作秩序不受影响和破坏.从事矿产资源勘查和开采的，必须符合规定的资质条件。

（二)2009年5月1日国土资源部令第44号公布施行的《矿山地质环境保护规定》第12条规定：采矿申请人申请办理采矿许可证时，应当编制矿山地质环境保护与治理恢复方案，报有批准权的国土资源主管部门批准。

三、实施权限和实施主体根据《矿产资源开采登记管理办法》(国务院令第241号）、《关于规范勘查许可证采矿许可证权限有关问题的通知》(国土资发〔2005〕200号）及《国土资源部关于进一步完善采矿权登记管理有关问题的通知》(国土资发〔2011〕14号）的有关规定:（一）开采下列矿产资源由自治区国土资源厅审批：1．煤、油页岩、金、银、铂、锰、铬、钴、铁、铜、铅、锌、铝、镍、钼、磷、钾、锶、金刚石、铌、钽矿床储量规模为中型（含)以下的；2．钨、锡、锑、稀土矿床储量规模为小型(含）以下的;3．二氧化碳气、地热、硫、石棉、矿泉水;4．《矿产资源开采登记管理办法》附录以外的矿床储量规模为中型以上(含)的矿产资源；5．外商投资开采以上第1、2、3项所列矿产资源和《矿产资源开采登记管理办法》附录以外的矿床储量规模为中型以下（含）的矿产资源;6．矿区范围跨地级市行政区域的矿产资源；7．自治区财政出资勘查探明的矿产地的矿产资源；8．自治区规划矿区内的矿产资源；9．国土资源部授权自治区国土资源厅受理、审批发证的其他矿产资源。

精品文档精心整理2.控制措施1）L:未依法取得油气资源勘查权、开采权而从事勘查、开采活动（1）L1.6.1-F勘探事业部进行勘查登记情况清理，掌握区块勘查情况和动态，并定期对勘查情况进行信息通报；具备开采条件的，勘探事业部提前通知开发处，预留开发处向股份公司申请办理开采许可证的时间。

（2）L1.6.1-K勘探事业部、开发处未办理手续进行勘查、开采的，3个工作日内向股份公司申请办理勘查、开采许可证。

如收到行政处罚通知，在2个工作日内报企业管理法规处。

（3）L1.6.1-KB如行政处罚不当，会同勘探事业部、开发处及时收集有关证据，采取申请听证或提起行政复议、行政诉讼等方式降低损失。

2）L:未依法变更油气资源勘查权、开采权（1）L1.6.2-F建立油气资源勘查、开采信息管理台帐，掌握勘查、开采情况；明确专人负责办理勘查、开采变更事宜。

（2）L1.6.2-K未依法办理变更的，７个工作日内补办变更登记。

如收到行政处罚通知，在2个工作日内报企业管理法规处。

（3）L1.6.2-KB如行政处罚不当，企业管理法规处会同勘探事业部、开发处及时收集有关证据，采取申请听证或提起行政复议、行政诉讼等方式降低损失。

3）L:超越批准范围采矿（1）L1.6.3-F对区块作业情况定期进行巡查，要求采矿单位按照规定的范围进行开采。

（2）L1.6.3-K发现超越批准范围采矿的，立即停止采矿行为，恢复地表原状并开发处立即向股份公司申请补办矿权登记手续；勘查区块超过原批准范围三分之一以上的，开发处重新向股份公司申请办理审批手续。

如收到行政处罚通知，在2个工作日内报企业管理法规处。

（3）L1.6.3-KB如行政处罚不当，企业管理法规处会同开发处及时收集有关证据，采取申请听证或提起行政复议、行政诉讼等方式降低损失。

4）L:未按期限施工或未完成最低勘查投入（1）L1.7.1-F建立油气资源勘查、开采信息管理台帐，制定准确的勘查、开采计划并严格执行。

(二)审查的主要内容1、申请范围内是否有其它申请人先递交了申请书；2、申请登记书的填写是否符合填表说明要求，附件是否齐全，提交的申请登记资料是否符合要求；3、申请登记的区块范围是否超出允许登记的最大范围，且为连续区块范围；4、申请登记区块范围是否设置探矿权或采矿权；5、申请国家出资勘查并已形成矿产地探矿权的，是否对探矿权价款进行了评估，评估结果是否已经国务院地质矿产主管部门确认，探矿权价款的处置方式是否已经有关部门批准；6、申请人在提交申请之日前9日内，是否注销过申请区块范围内的探矿权；7、申请人，在提交申请之日前6个月内，是否受到被吊销勘查许证的处罚。

二、委托资质单位做设计三、到相关部门办理项目审批四、到相关部门办理采矿权申六、通知七、领证五、机关受理、审查、批报（四）通知准予登记的，登记管理机关自领导签发之日向申请人发出领取探矿许可证通知，通知探矿权申请人缴纳采矿权使用费，办理领取勘查许可证手续。

（五）领证申请人自收到领证通知之日起30日内，向指定机构缴纳有关费用后，凭领证通知及缴费证明，领取勘查许可证。

（四）通知准予登记的，登记管理机关自领导签发之日向申请人发出领取采矿许可证通知，通知采矿权申请人缴纳采矿权使用费，办理领取采矿许可证手续。

（五）领证申请人自收到领证通知之日起30日内，向指定机构缴纳有关费用后，凭领证通知及缴费证明，领取采矿许可证。

资质单位做设计部门办理项目审批门办理采矿权申请（三）矿区范围预留期限： 矿区范围划定后各级采矿登记管理机关在该区域不再受理新的采矿权申请。

矿区范围预留期：大型矿山不得超过3年，中型矿山不得超过2年，小型矿山不得超过1年。

（1）可行性研究报告（2）安全预评价报告（3）初步设计及安全专篇（4）开发利用方案（5）项目施工图（6）项目申请报告（7）环境影响报告（四）、申请需要的资料：（1）采矿权申请登记书；（2）开发利用方案审查意见（3）人员、设备、资金证明（4）企业法人营业执照复印件（5）环境影响报告书与批复（6）矿产资源储量评审备案证明（7）非煤矿产建设项目安全许可意见书（8）地质资料汇交证书（9）采矿权申请项目核查意见 (市、州)（10）矿山建设项目地质灾害危险性评估报告备案登记表（11）占用储量登记书（12）矿区范围图（1：5000）（13）采矿项目环境保护意见（三）、主要注意项目：（1）办理采矿项目环境保护意见和批复（2）办理非煤矿产建设项目安全许可意见（3）采矿权申请项目核查意见 (市、州)（4）矿山建设项目地质灾害危险性评估报告批复六、通知、领证受理、审查、批报发出领取办理领取纳预留期限：划定后各级采矿登记管理机受理新的采矿权申请。
