ZST振动筛板萃取塔

目录一、产品介绍 (2)二、产品特点 (5)三、技术参数 (6)四、操作说明 (6)五、操作注意事项 (6)六、售后服务承诺 (7)七、产品合格证 (8)一、产品介绍:萃取塔是石油炼制、化学工业和环境保护等部门广泛应用的一种液-液传质设备，具有结构简单、便于安装和制造等特点。

为了提高液液相传质设备的效率，本设备补给外加能量，如搅拌、脉冲、振动等。

萃取原理萃取是指两个完全不互溶或部分互溶的液相接触后，一个液相中的溶质经过物理或化学作用另一个液相，或在两相中重新分配的过程。

如图所示：1. 原溶液：之欲分离的原料溶液，原溶液中欲萃取组份成为溶质A，其余称稀释剂B2. 溶剂S：为萃取A而加入的溶剂，也称萃取剂3. 萃取相：原溶剂和稀释剂混合萃取后，分成两相，含溶剂S较多的一相；4. 萃余相：主含稀释剂的一相5. 萃取液：萃取相脱溶剂后的溶液6. 萃余液：萃余相脱溶剂后的溶液萃取过程的条件1．两个接触的液相完全不互溶或部分互溶；2．溶质组分和稀释剂在两相中分配比不同；3．两相接触混合和分相；4．溶剂S对A和B的溶解能力不一样，溶剂具有选择性，即其中：y表示萃取相内组分浓度；x表示萃余相内组分浓度。

上式表明：萃取相中A／B的浓度比值应大于萃余相中A／B的浓度比值。

典型工业萃取过程1.以醋酸乙酯为溶剂萃取稀醋酸水溶液中的醋酸，制取无水醋酸。

由于萃取相中含有水，萃余相中含有醋酸乙酯，所以萃取后产品和溶剂均须通过精馏分离实现。

2．以醋酸丁酯为溶剂萃取青霉素产品。

3．以环砜为溶剂从石油轻馏分中提取环烃；4．以轻油为溶剂从废水中脱酚；5．以丙烷为溶剂从植物油中提取维生素。

萃取过程的经济性1. 混合物的相对挥发度下或形成恒沸物，用一般精馏方法不能分离或很不经济；2．混合物浓度很稀，采用精馏方法必须将大量稀释剂B气化，能耗高；3 混合液含热敏性物质（如药物等），采用萃取方法精制可避免物料受热破坏。

萃取过程对萃取剂要求①选择性好；②萃取容量大；③化学稳定性好；④分相好；⑤易于反萃取或精馏分离；⑥操作安全、经济、毒性小常用的工业萃取剂醇类：异戊醇；仲辛醇；取代伯醇醚类：二异丙醚；乙基己基醚酮类：甲基异丁基酮；环己酮酯类：乙酸乙酯、乙酸戊酯、乙酸丁酯磷酸酯类：己基磷酸二（2－乙基己基）酯、二辛基磷酸辛指、磷酸三丁酯亚砜类：二辛基亚砜、二苯基亚砜、烃基亚砜羧酸类：肉桂酸、脂肪酸、月桂酸、环烷酸磺酸类：十二烷基苯磺酸、三壬基萘磺酸有机胺类：三烷基甲胺、二癸胺、三辛胺、三壬胺，等等。

5.2 萃取实验 Ⅰ转盘萃取塔一、 实验目的1、 掌握转盘萃取塔操作的工艺流程特点；2、 学习转盘萃取塔效率或传质单元高度的测定方法；3、 研究不同搅拌转速对萃取塔效率或传质单元高度的影响。

二、实验内容1、 测定转盘萃取塔效率或传质单元高度；2、 测定外加能量对萃取塔传质效率的影响。

三、实验原理萃取塔是石油炼制、化学工业和环境保护等部门广泛应用的一种液-液传质设备，具有结构简单、便于安装和制造等特点。

在液-液传质系统中，两相间的重度差较小，界面张力差也不大，导致推动相际传质的惯性力较小，已分层的两相分层分离能力也不高。

为了提高液液相传质设备的效率，常常补给外加能量，如搅拌、脉冲、振动等。

本实验所采用的设备为转盘萃取塔，通过调节转盘的速度可以改变外加能量的大小。

本实验以水为萃取剂，从煤油中萃取苯甲酸，苯甲酸在煤油中的浓度约为0.2%（质量）。

水相为萃取相（用字母E 表示，又称连续相、重相），煤油相为萃余相（用字母R 表示，又称分散相、轻相）。

在萃取过程中苯甲酸部分地从萃余相转移至萃取相。

萃取相及萃余相的进出口浓度由容量分析法测定。

考虑水与煤油是完全不互溶的，且苯甲酸在两相中的浓度都很低，可认为在萃取过程中两相液体的体积流量不发生变化。

萃取塔的分离效率可以用传质单元高度或理论级当量高度表示。

在轻重两相流量固定的条件下，增加转盘的速度，可以促进液体分散，改善两相流动条件，提高传质效果和萃取效率，降低萃取过程的传质单元高度。

但过多的外加能量加入反而会使萃取效率下降，因此寻找适度的外加能量成为本实验的重要目的。

1、 按萃余相基准的总传质单元数和总传质单元高度：OR OR H H N =⋅ (5-2)式中H ——萃取塔的有效接触高度；O R H ——萃余相基准的总传质单元高度，表示设备传质性能的好坏程度； O R N ——萃余相基准的总传质单元数，表示过程分离的难易程度。

*F Rx O R x dx N x x=-⎰(5-3)式中x ——萃取塔内某处萃余相中溶质的浓度，以质量分率来表示（下同）；*x ——与相应萃余相浓度成平衡的萃取相中溶质的浓度； F x ，R x ——分别表示进塔和出塔的萃余液中溶质的浓度。

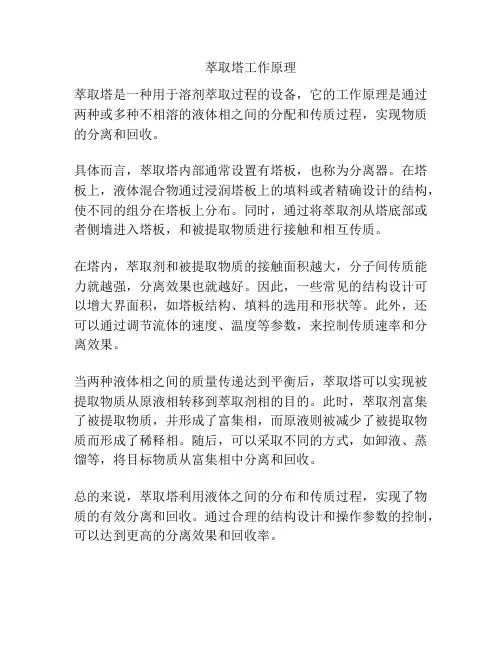

萃取塔原理嘿，朋友们！今天咱来聊聊萃取塔原理呀。

萃取塔，你可以把它想象成一个超级大的“搅拌器”和“分离器”的结合体。

就好像咱做饭的时候，把各种食材和调料放在一起搅拌，然后再想办法把需要的精华部分分离出来。

萃取塔里面呀，有两种不同的液体在流动。

一种呢，就像是一群调皮的小精灵，到处乱跑；另一种呢，则像沉稳的大叔，慢悠悠地走着。

这两种液体在塔里面相遇啦，就开始了它们奇妙的旅程。

这些小精灵般的液体带着它们要带走的东西，在塔里面上上下下，左左右右地跑着。

它们就像是在玩一场超级有趣的捉迷藏游戏。

有时候它们会藏在塔的这个角落，有时候又会出现在那个缝隙里。

而那个沉稳的大叔液体呢，也不着急，就那么慢悠悠地流着。

它可有着自己的任务呢，就是要把那些小精灵们带走的东西给分离开来。

这就好像是一场拔河比赛呀，小精灵们拼命地想带着东西跑，而大叔液体就使劲地把东西往回拉。

在这个过程中，需要的东西就被一点点地分离出来啦。

你说神奇不神奇？这萃取塔就像是一个魔法盒子，能把两种本来混在一起的东西，变得清清楚楚。

咱生活中其实也有很多类似的情况呀。

比如说，你要从一堆杂物里找出你最喜欢的那个小玩具，不也是得费点心思，把其他的东西先分离开嘛。

萃取塔的原理虽然看起来挺复杂，但其实理解起来也不难呀。

只要你用心去想，去感受，就能明白它到底是怎么工作的啦。

所以说呀，科学其实就在我们身边，无处不在。

萃取塔这样的东西，虽然我们平时可能不会直接看到，但它却在很多地方默默地发挥着作用呢。

它能让我们得到更纯净、更有用的东西，让我们的生活变得更加美好。

这就是科学的魅力呀，朋友们！它总是能给我们带来惊喜，让我们感叹世界的奇妙。

总之呢，萃取塔原理就是这么神奇又有趣，大家可别小瞧了它哟！。

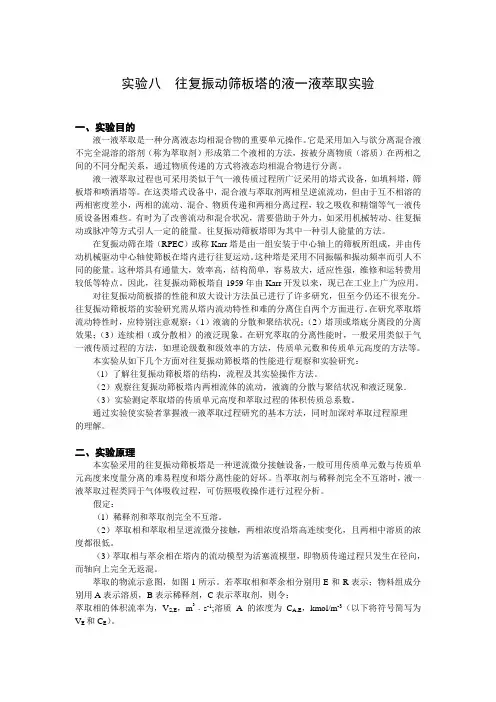

实验八往复振动筛板塔的液一液萃取实验一、实验目的液一液萃取是一种分离液态均相混合物的重要单元操作。

它是采用加入与欲分离混合液不完全混溶的溶剂（称为萃取剂）形成第二个液相的方法，按被分离物质（溶质）在两相之间的不同分配关系，通过物质传递的方式将液态均相混合物进行分离。

液一液萃取过程也可采用类似于气一液传质过程所广泛采用的塔式设备，如填料塔，筛板塔和喷洒塔等。

在这类塔式设备中，混合液与萃取剂两相呈逆流流动，但由于互不相溶的两相密度差小，两相的流动、混合、物质传递和两相分离过程，较之吸收和精馏等气一液传质设备困难些。

有时为了改善流动和混合状况，需要借助于外力，如采用机械转动、往复振动或脉冲等方式引人一定的能量。

往复振动筛板塔即为其中一种引人能量的方法。

在复振动筛在塔（RPEC）或称Karr塔是由一组安装于中心轴上的筛板所组成，并由传动机械驱动中心轴使筛板在塔内进行往复运动。

这种塔是采用不同振幅和振动频率而引人不同的能量。

这种塔具有通量大，效率高，结构简单，容易放大，适应性强，维修和运转费用较低等特点。

因此，往复振动筛板塔自1959年由Karr开发以来，现已在工业上广为应用。

对往复振动简板搭的性能和放大设计方法虽已进行了许多研究，但至今仍还不很充分。

往复振动筛板塔的实验研究需从塔内流动特性和难的分离住自两个方面进行。

在研究萃取塔流动特性时，应特别注意观察：（1）液滴的分散和聚结状况；（2）塔顶或塔底分离段的分离效果；（3）连续相（或分散相）的液泛现象。

在研究萃取的分离性能时，一般采用类似于气一液传质过程的方法，如理论级数和级效率的方法，传质单元数和传质单元高度的方法等。

本实验从如下几个方面对往复振动筛板塔的性能进行观察和实验研究：（l）了解往复振动筛板塔的结构，流程及其实验操作方法。

（2）观察往复振动筛板塔内两相流体的流动，液滴的分散与聚结状况和液泛现象．（3）实验测定萃取塔的传质单元高度和萃取过程的体积传质总系数。

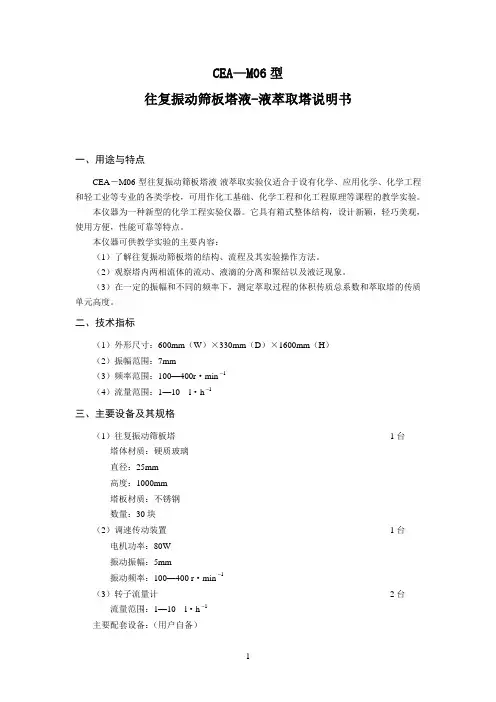

CEA—M06型往复振动筛板塔液-液萃取塔说明书一、用途与特点CEA－M06型往复振动筛板塔液-液萃取实验仪适合于设有化学、应用化学、化学工程和轻工业等专业的各类学校，可用作化工基础、化学工程和化工程原理等课程的教学实验。

本仪器为一种新型的化学工程实验仪器。

它具有箱式整体结构，设计新颖，轻巧美观，使用方便，性能可靠等特点。

本仪器可供教学实验的主要内容：（1）了解往复振动筛板塔的结构、流程及其实验操作方法。

（2）观察塔内两相流体的流动、液滴的分离和聚结以及液泛现象。

（3）在一定的振幅和不同的频率下，测定萃取过程的体积传质总系数和萃取塔的传质单元高度。

二、技术指标（1）外形尺寸：600mm（W）×330mm（D）×1600mm（H）（2）振幅范围：7mm（3）频率范围：100—400r·min1-（4）流量范围：1—10l·h1-三、主要设备及其规格（1）往复振动筛板塔1台塔体材质：硬质玻璃直径：25mm高度：1000mm塔板材质：不锈钢数量：30块（2）调速传动装置1台电机功率：80W振动振幅：5mm振动频率：100—400 r·min1-（3）转子流量计2台流量范围：1—10l·h1-主要配套设备：（用户自备）（1）原料液贮桶2套容积：30—40L（2）滴定分析用各种玻璃仪器（滴定管、移液管、三角瓶等）（3）玻璃温度0—50℃1支四、装置流程与使用方法往复振动筛板塔液－液萃取实验仪由料液贮槽、高位槽、萃取塔和调速传动装置等部分组成，其装置流程如图1所示。

图1往复振动筛板截液－液萃取实验仪的装置流程1. 料液储槽；2.3. 转子流量计；4. 调速传动装置；5. 萃取塔；6.U形管；7. 调速测速仪；8. 高位水槽萃余相（苯甲酸煤油溶液）用由料液储槽经调节阀调节流量，并由转子流量计计量后，从萃取塔底部入口送入塔内。

萃余相由下而上流动，并沿途被振动筛板分散成液滴。

萃取塔单元一、工作原理简述利用化合物在两种互不相溶（或微溶）的溶剂中溶解度或分配系数的不同，使化合物从一种溶剂内转移到另外一种溶剂中。

经过反复多次萃取，将绝大部分的化合物提取出来。

分配定律是萃取方法理论的主要依据，物质对不同的溶剂有着不同的溶解度。

在两种互不相溶的溶剂中，加入某种可溶性的物质时，它能分别溶解于两种溶剂中，实验证明，在一定温度下，该化合物与此两种溶剂不发生分解、电解、缔合和溶剂化等作用时，此化合物在两液层中之比是一个定值。

不论所加物质的量是多少，都是如此。

用公式表示。

C A /CB=KCA .CB分别表示一种化合物在两种互不相溶地溶剂中的摩尔浓度。

K是一个常数，称为“分配系数”。

有机化合物在有机溶剂中一般比在水中溶解度大。

用有机溶剂提取溶解于水的化合物是萃取的典型实例。

在萃取时，若在水溶液中加入一定量的电解质（如氯化钠），利用“盐析效应”以降低有机物和萃取溶剂在水溶液中的溶解度，常可提高萃取效果。

要把所需要的化合物从溶液中完全萃取出来，通常萃取一次是不够的，必须重复萃取数次。

利用分配定律的关系，可以算出经过萃取后化合物的剩余量。

设：V为原溶液的体积w为萃取前化合物的总量w1为萃取一次后化合物的剩余量w2为萃取二次后化合物的剩余量w3为萃取n次后化合物的剩余量S为萃取溶液的体积经一次萃取，原溶液中该化合物的浓度为w1/V；而萃取溶剂中该化合物的浓度为(w0-w1)/S；两者之比等于K，即：w1/V=K w1=wKV(w0-w1)/S KV+S同理，经二次萃取后，则有 w2/V=K 即(w1-w2)/Sw2=w1KV=wKVKV+S KV+S因此，经n次提取后:w n =w(KV)KV+S当用一定量溶剂时，希望在水中的剩余量越少越好。

而上式KV/(KV+S)总是小于1，所以n越大，wn就越小。

也就是说把溶剂分成数次作多次萃取比用全部量的溶剂作一次萃取为好。

但应该注意，上面的公式适用于几乎和水不相溶地溶剂，例如苯，四氯化碳等。

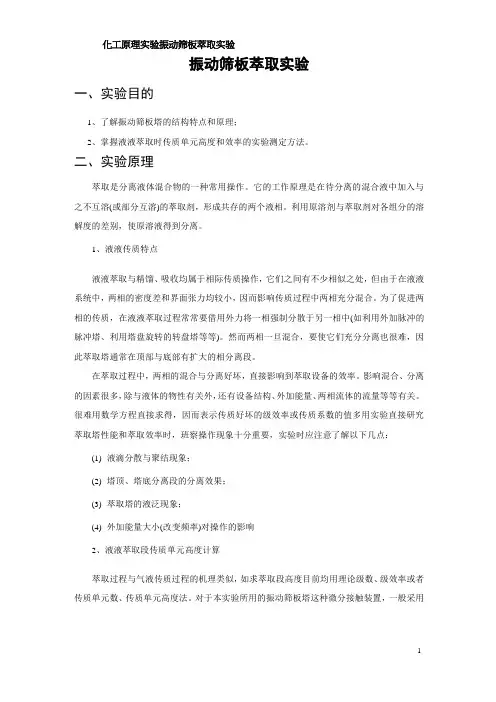

振动筛板萃取实验一、实验目的1、了解振动筛板塔的结构特点和原理；2、掌握液液萃取时传质单元高度和效率的实验测定方法。
