XSP显微镜使用图示教程

XSP-02显微镜操标准作程序1．目的：建立显微镜的标准操作程序，以保证其正确操作。

2．范围：本标准适用于本公司显微镜的操作。

3．型号：XSP—024．产地：江西枫林光学仪器有限公司5．显微镜的结构：显微镜的种类较多，但它的基本结构是相同的，可分为机械装置与光学系统两部分。

5.1 机械装置：5.1.1 镜座是显微镜的基座，用来支持镜体，呈马蹄形。

5.1.2 镜柱是连接镜座上的金属短柱，可支持镜臂与载物台。

5.1.3 镜臂呈弓形，是用手握取部分，与镜柱相连，它既支持镜筒，又支持载物台。

5.1.4 载物台位于显微镜的中部，用来安装玻片，中心有一通光孔，通光孔左右两侧各有一金属压夹，用来固定玻片。

5.1.5 镜筒是垂直的金属圆筒，与镜臂连接，上端装有目镜，下端连转换器。

5.1.6 转换器可左右转动的球面金属器，下装有不同倍数的物镜。

5.1.7 调节器有粗调、微调两种，位于镜臂两侧，用以调节物镜和载玻片之间的焦距，使物像清晰，一般低倍镜用粗调节器，高倍镜用微调节器。

5.2 光学系统5.2.1 目镜安装在镜筒上端，一般放大倍数为10×和16×等。

5.2.2 物镜位于转换器下，一种为低倍镜（10×或4×），另一种为高倍镜（40×）在中药显微检验时不常用。

5.2.3 可变光阑位于载物台下面，是由几个不同直径的圆孔组成，用来集中光线。

5.2.4 反光镜位于载物台下，它有2个面，即平面镜与凹面镜，可自由旋转。

一般在弱光下用凹面镜，强光下用平面镜。

6．显微镜的使用：显微镜是一种精密的光学仪器，必须掌握正确的操作方法才能充分发挥显微镜的性能，得到最好的观察效果，又有利于保护仪器。

6.1 将标本切片放在载物台上，用盖玻片压紧6.2 将各种倍率物镜顺序装入物镜转换器上，目镜插入目镜筒中。

6.3 观察时先用低倍镜寻找需观察物，然后将被观察物移至视野中心，再转换高倍镜观察。

6.4 调焦时先用粗调焦旋钮调节物镜至能看到标本轮廓，然后再用微调焦旋钮调节，直至物象最清晰时为止。

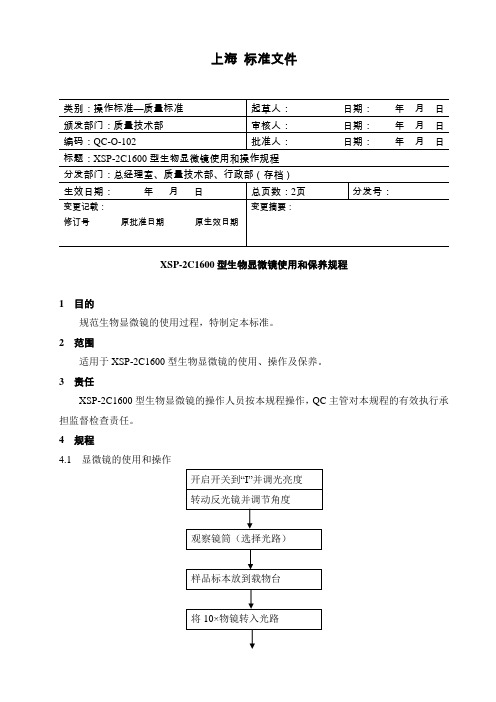

上海标准文件
标题：XSP-2C1600型生物显微镜使用和操作规程
分发部门：总经理室、质量技术部、行政部（存档）
XSP-2C1600型生物显微镜使用和保养规程
1 目的
规范生物显微镜的使用过程，特制定本标准。

2 范围
适用于XSP-2C1600型生物显微镜的使用、操作及保养。

3 责任
XSP-2C1600型生物显微镜的操作人员按本规程操作，QC主管对本规程的有效执行承担监督检查责任。

4 规程
4.1 显微镜的使用和操作
2/2 XSP-2C1600型生物显微镜使用和操作规程QC-O-102
5 保养
5.1 清洁各种玻璃部件时，先用吹耳球吹去玻璃表面的灰尘，再用脱脂纱布轻轻擦拭，擦除指纹或油，要用少量的乙醚（70%）和酒精（30%）混合溶液，蘸湿脱脂纱布或脱脂棉花擦拭。

因为乙醚和酒精之类溶剂是易燃物品，必须小心使用注意不要把这些化学品接近名火和可能的电火花来源，如进行开关操作的电子设备，还要记住，只能在通风良好的房间中使用这些化学物品。

5.2 不要使用有机溶剂，擦拭玻璃部件以外的显微镜其它部件，如果要清洁这些部件，请使用一块无毛柔软的布，蘸少量中性清洁剂擦拭。

5.3 不能拆开显微镜的任何部分，这会导致功能或性能降低。

5.4 不使用显微镜时，用防尘罩罩上。

5.5 操作环境
室内使用，海拔最高2000米。

环境温度：5℃～35℃，相对湿度＜80%。

供电电压波动：不超过正常电压的±10%。

显微镜是专业检验人员使用的常规光学仪器，严禁让患者接触和扶摸。

XSP-2C生物显微镜操作和维护要点1 概述本文归纳了XSP-2C生物显微镜仪器设备操作和维护要点，详细内容见引用文件。

2 适用范围本文适用于以下型号的仪器设备：XSP-2C生物显微镜。

3 引用文件XSP-2C生物显微镜说明书和操作手册。

4 操作要点4.1 将电源插头插入外接电源插座，外接电源必须有接地线。

4.2 将电位器调节手轮调到小端位置，开启电源开关，转动电位器调节手轮至灯泡亮度合适位置。

4.3 转动物镜转换器，将10×物镜置入光路中。

4.4 从目镜管中观察并调整位于工作台下的聚光镜孔径光阑，使孔径光阑光斑的大小与物镜后端的通光孔径相同。

转动聚光镜升降手轮，使聚光镜上升至定位位置。

4.5 拨动光栏拨杆，将孔径光栏开至中间大小位置。

4.6 将载玻片标本放在移动载物台上，并用标本夹夹紧，调节纵横向移动手轮，使载玻片的标本进入聚光镜的照明区域内。

4.7 装上10×目镜，通过双目镜筒观察，同时调节粗微动调焦手轮先使右目镜成像清晰，在转动左目镜管上的视度调节圈使左目镜成像清晰。

以适应不同操作者或左、右眼的视力差异。

4.8 用双手握住双目外壳转动两镜筒，使两目镜出瞳中心距离适合双眼瞳距，使得双像合一。

4.9 当转换到其他倍率物镜时，视场中可能仅有轮廓成像，此时微调调焦手轮可以使成像清晰。

4.10 拨动光栏拨杆，调节孔径光栏大小，以调节光源亮度；也可根据使用标本情况选配合适的滤色片放入聚光镜上面，以获得更好的物像衬度。

5 维护要点5.1 仪器设备的环境要求为湿度不大于70%，温度（20±3）℃，且应无强烈振动，无光辐射，无腐蚀性气体。

5.2 显微镜使用完毕后，应卸下物、目镜，并放入干燥的缸内，物镜应存放在物镜盒中，仪器应用防尘罩或玻璃罩遮盖。

5.3 每半年对仪器进行清洁，在转动部位加些适量中性润滑脂，检查镜头表面，若有污垢，可用蘸有乙醇和乙醚的混合液（配比4:6）的专用镜头纸或长纤维脱脂棉花棒，略甩干后由里向外小心擦拭。

文件编号
执行日期XSP-BM系列生物显微镜操作规程
xxxx xxxx 起草人审核人批准人
起草日期审核日期批准日期
版本号00 原文件有效期
分发部门质量控制实验室
目的：制定XSP-BM系列生物显微镜的操作规程。

适用范围：XSP-BM系列生物显微镜。

责任人：质量控制实验室主任、化验员、质量保证部长。

内容：
1 显微镜的结构组成
图 1 显微镜的结构组成
2 显微镜使用前2.1 安全注意事项
2.2 使用前的准备2.3工作环境
2.4 维护与保养
3 显微镜的使用与操作
3.1 透射光、现场照明，显微镜的使用操作步骤
3.2 各操作部分的名称
图四
3.3 使用操作调节装置
3.3.1 显微镜镜基底座：照明装置
图五
图七
警告：在更换灯泡或保险丝（4）时，必须将电源插头拔下，离开供电电源。

在工作中需要更换灯泡时，必须要让灯泡冷却后，才能更换操作。

3.3.2 观察镜筒
图八
版本号文件号变更执行日期变更原因、依据及详细变更内容00 xxxx xxxx 新文件。

XSP系列显微镜使用图示教程XSP02显微镜结构基础知识:XSP06显微镜结构基础知识:一、取镜与安放1.右手握住镜臂,左手托住镜座2.把显微镜放在实验台上,略偏左(显微镜放在距实验台边缘7厘米左右处)。

安装好目镜与物镜。

二、对光3.转动转换器,使低倍物镜对准通光孔(物镜得前端与载物台要保持2厘米得距离)。

4.把一个较大得光圈对准通光孔。

左眼注视目镜内(右眼睁开,便于以后同时画图)。

转动反光镜,使光线通过通光孔反射到镜筒内。

通过目镜,可以瞧到白亮得视野。

三、观察5.把所要观察得玻片标本放在载物台上,用压片夹压住,标本要正对通光孔得中心。

6.转动粗准焦螺旋,使镜筒缓缓下降,直到物镜接近玻片标本为止(眼睛瞧着物镜,以免物镜碰到玻片标本)。

7.左眼向目镜内瞧,同时反方向转动粗准焦螺旋,使镜筒缓缓上升,直到瞧清物像为止。

再略微转动细准焦螺旋,使瞧到得物像更加清晰。

注意事项:实验完毕,把显微镜得外表擦拭干净。

并将镜筒缓缓下降到最低处。

最后把显微镜放进镜箱里,送回原处。

显微镜使用常犯得错误王建宏显微镜就是学习与研究生物学得重要工具。

学会正确使用显微镜就是学生必须掌握得一项基本技能。

但据调查,很多初中生甚至高中生不能正确使用显微镜。

现根据我多年得教学实践,谈谈学生在使用显微镜过程中常犯得错误。

(1)显微镜安放位置不当,有碍操作显微镜安放不就是靠前就就是靠后,或位置靠右,甚至把镜筒向着自己。

显微镜应安放在离桌边缘5 cm、镜筒向前,并讲清显微镜位置稍靠左侧得道理(两眼同时睁开观察,眼不易疲劳,便于绘图。

)(2)对光顾此失彼对光时往往忘记了反光镜得正确使用,不能根据光线得强弱来选择平面镜或凹面镜;用高倍镜进行对光,不把低倍镜位置放低;在转动转换器时,物镜没有到位,光圈也没有调节好,视野光线不均匀、明亮。

(3)不能迅速找到要观察得物像没有按简明、合理得程序操作。

先使用视野宽得低倍镜,把要观察得材料放通光孔中央,放下镜筒使物镜下端与装片得距离约1 cm,沿逆时针方向徐徐调节粗准焦螺旋,同时左眼注视视野,直到瞧清物像。

北京华达杰瑞生物技术有限公司.GMP文件
目的：建立一个XSP-18B标准显微镜操作规程。

范围：XSP-18B标准显微镜。

责任：检验员、QA监控员、设备部经理、质量管理部经理。

内容：
1操作方法：
1.1检查其卫生及状态。

1.2将标本固定在载物台上。

1.4用粗螺旋把镜筒提升2cm左右，将油镜转至正下方，在待检玻片上加一小滴香柏油，将其置于显微镜载物台上，用弹簧夹固定，将待检部分移到接物镜上。

1.5从侧面注视，用粗调节螺旋将镜筒小心降下，使镜头浸入油滴内，几与标本相触。

由接目镜观察，调节光线至视野明亮，再用粗调节螺旋将镜筒缓慢上升，至出现物像时，改用细调节螺旋调至物像清楚。

1.6观察完毕，向上转动粗调节螺旋将镜筒提起，取下标本，用擦镜纸擦去镜头上的香柏油，再用另一张擦镜纸沾取二甲苯，擦去镜头上残存的油迹，最后用一张擦镜纸擦去镜头上残留的二甲苯。

将两个物镜转成“八”字形，使镜筒和聚光器都降到最低位置。

1.7及时清洗现场，然后将显微镜放回箱内。

2注意事项：
2.1使用前操作人员应进行自检。

仪器出现故障时使用者应及时通知计量员。

2.2显微镜是贵重、精密的仪器，使用时应小心、谨慎。

搬动显微镜时应使镜身保持直立，切勿单手拎提。

2.3各个镜面切忌用手抹，以免污损镜面，影响观察。

切忌用酒精擦拭镜头和支架。

2.4干燥避光放置。

第 1 页共 1 页。

XSP显微镜使用图示教程XSP系列显微镜使用图示教程XSP02显微镜结构基础知识：XSP06显微镜结构基础知识：一、取镜和安放1．右手握住镜臂，左手托住镜座2．把显微镜放在实验台上，略偏左（显微镜放在距实验台边缘7厘米左右处）。

安装好目镜和物镜。

二、对光3．转动转换器，使低倍物镜对准通光孔(物镜的前端与载物台要保持2厘米的距离)。

4．把一个较大的光圈对准通光孔。

左眼注视目镜内(右眼睁开，便于以后同时画图)。

转动反光镜，使光线通过通光孔反射到镜筒内。

通过目镜，可以看到白亮的视野。

三、观察5．把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。

6．转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止（眼睛看着物镜，以免物镜碰到玻片标本）。

7．左眼向目镜内看，同时反方向转动粗准焦螺旋，使镜筒缓缓上升，直到看清物像为止。

再略微转动细准焦螺旋，使看到的物像更加清晰。

注意事项：实验完毕，把显微镜的外表擦拭干净。

并将镜筒缓缓下降到最低处。

最后把显微镜放进镜箱里，送回原处。

显微镜使用常犯的错误王建宏显微镜是学习和研究生物学的重要工具。

学会正确使用显微镜是学生必须掌握的一项基本技能。

但据调查，很多初中生甚至高中生不能正确使用显微镜。

现根据我多年的教学实践，谈谈学生在使用显微镜过程中常犯的错误。

（1）显微镜安放位置不当，有碍操作显微镜安放不是靠前就是靠后，或位置靠右，甚至把镜筒向着自己。

显微镜应安放在离桌边缘5 cm、镜筒向前，并讲清显微镜位置稍靠左侧的道理（两眼同时睁开观察，眼不易疲劳，便于绘图。

）（2）对光顾此失彼对光时往往忘记了反光镜的正确使用，不能根据光线的强弱来选择平面镜或凹面镜；用高倍镜进行对光，不把低倍镜位置放低；在转动转换器时，物镜没有到位，光圈也没有调节好，视野光线不均匀、明亮。

（3）不能迅速找到要观察的物像没有按简明、合理的程序操作。

先使用视野宽的低倍镜，把要观察的材料放通光孔中央，放下镜筒使物镜下端与装片的距离约1 cm，沿逆时针方向徐徐调节粗准焦螺旋，同时左眼注视视野，直到看清物像。
