220kV光纤线路继电保护装置检验作业指导书

贵州华电毕节热电有限公司220kV线路专用光纤通道定检测试作业指导书批准：审核：编制：2014年09月一、适用范围:本作业指导书适用于220kV线路保护光纤通道定检测试作业。

二、引用标准:1、《电力安全动作规程》（发电厂和变电站电气部分）DL 408-19912、《继电保护和电网安全自动装置检验规程》GB/T 14285—20063、《继电保护和电网安全自动装置检验规程》DL/T 995—20064、《中国南方电网通信管理暂行规定》（南方电网调【2003】10号）5、《中国南方电网安全自动装置管理规定》（南方电网调【2004】7号）6、《南方电网电力调度数据网络管理办法》（调通【2005】2号）7、《南方电网通信网络生产应用接口技术规范》（调通【2007】18号）三、作业条件及作业现场要求1、工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程（变电部分）》（国家电网安监【2009】664号）的要求。

2、作业现场应有可靠的试验电源，且满足试验要求。

3、检验对象处于停运状态，现场安全措施完整、可靠。

4、保持现场工作环境整洁。

四、作业人员要求1、所有作业人员必须身体健康，精神状态良好。

2、所有作业人员必须掌握《国家电网公司电力安全工作规程（变电部分）》（国家电网安监【2009】664号）的相关知识，并经考试合格。

3、所有作业人员应有触电急救及现场紧急救火的常识。

4、本项检验工作需要作业人员2—3人。

其中工作负责人1人，工作班成员1—2人。

5、工作负责人应由从事继电保护现场检验工作3年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

6、工作班成员应由从事继电保护现场检验工作半年以上的专业人员担任，必须具备必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。

五、作业前准备工作:1、开始工作前一天，准备好作业所需设备、仪器、仪表和工器具。

变电站220kV
线 开关
保护全部/部分检验作业指导书
编号：Q/XXX
XX供电公司XX工区XX班
1工作任务
1・1本作业指导书针对220kV双母线接线的线路间隔停电时全部保护装置的定期检验（全部或部分检验）作业。

1・2本间隔保护配置：_____________________________________________________________________________________ 2作业准备阶段
2. 1准备工作
2. 2检验工器具、材料表
2.3危险点分析及安全控制措施
2.4人员分工
3作业阶段
3. 1开工
3・2安全措施的执行及确认危险点
监护到位人:
工作成员签字（工作人员对所派工作任务、质量要求明确、安全措施清楚后签名）:
相关班组联系人: 备注：
3. 3作业流程
3.4竣工。

编号：Q/H G D—X X—X X X X220kV主变（RCS-978E型）保护全部校验作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省电力公司1范围本作业指导书适用于220kV主变RCS-978E型保护全部校验工作,其他变电站同类型保护装置的全部校验工作可参照本指导书执行。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL408—-2005国家电网公司电力安全工作规程（变电站和发电厂电气部分）JJG1027—1991测量误差及数据处理DL/T623—1997电力系统继电保护和安全自动装置运行评价规程JB/T9568—2000电力系统继电器、保护及自动装置通用技术条件国家电网科〔2009〕572号《继电保护和电网安全自动装置现场工作保安规定》（87）水电电生字第108号继电保护及电网安全自动装置检验条例DL/T624—1997继电保护微机型试验装置技术条件GB/T7261—2000继电器及装置基本试验方法DL/T478—2001静态继电保护及安全自动装置通用技术条件DL/T527—2002静态继电保护装置逆变电源技术条件GB14285—1993继电保护和安全自动装置技术规程RCS-978系列微机变压器成套保护装置技术说明书RCS-978系列微机变压器成套保护装置培训教材RCS-978系列微机变压器成套保护装置调试大纲RCS-978系列微机变压器成套保护装置检验规程Q/GDW161—2007《线路保护及辅助装置标准化设计规范》Q/GDW175—2008《变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范》《<国家电网公司十八项电网重大反事故措施>继电保护专业重点实施要求》《微机保护软件管理规定》国家电网公司《电力安全工作规程》及安徽省电力公司宣贯意见2010版国家电网公司《电网调度安全风险辨识防范手册》3修前准备3.1作业任务及作业条件3.2人员要求3.3备品备件3.4工器具及相关资料3.5危险点分析与预控3.6人员分工4作业程序及作业标准(试验记录见附录B) 4.1开工4.2检修电源的使用4.3检修内容和工艺标准4.4竣工5验收记录6作业指导书执行情况评估附录A：XX变220kV#1主变保护校验二次工作安全措施票单位：编号：执行人：监护人：恢复人：监护人附录B：XX变电站220kV#1主变保护全部校验试验报告工作负责人：工作成员：试验日期：B.1保护屏（#1、#1#1）后接线及插件外观检查B.2保护屏（#1、#1#1）上压板检查B.3屏蔽接地检查B.4绝缘测试记录B.5逆变电源测试B.6通电初步检查B.7保护屏#1测试B.7.1交流量精度测试表格二：表格三：表格二：B.8保护屏#1#1测试B.8.2差动保护测试B.8.3高压侧后备保护测试表格一：B.9整组传动试验B.10断路器控制回路检查B.11保护定值核对B.12状态检查B.13终结。

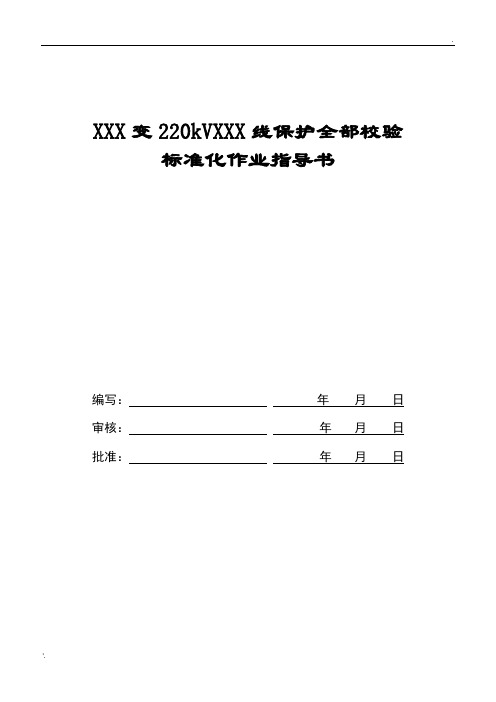

XXX变220kVXXX线保护全部校验标准化作业指导书编写：年月日审核：年月日批准：年月日一、WXH-802保护装置检验6 开入量检查（加重合闸把手）7 模数变换系统检查(1)零漂检验：(试验时电流回路开路、电压回路短接)8 整定值检验（1）高频保护2）高频零序保护（2）距离Ⅰ段（3）距离Ⅱ段（4）距离Ⅲ段（5）距离保护反方向出口故障（6）零序过流Ⅳ段（加定值和时间）（7）PT断线过流保护（8）重合闸动作逻辑（9）重合闸时间测试（10）外部量核对二、SF-600型收发信机检验（加试验方法）5 通道裕量整定三、RCS-931保护装置检验7 模数变换系统检查8 整定值检验（1）纵联差动（通道自环状态下试验）A：纵联差动压板退出状态下，D:零序差动保护（2）距离Ⅰ段（3）距离Ⅱ段（4）距离Ⅲ段（5）距离保护反方向出口故障（6）零序过流Ⅳ段（7）PT断线过流保护（单相断线）（8）重合闸动作逻辑（9）重合闸时间测试（10）保护在两侧断路器分闸状态时的电流传输测试(带通道) 该项放入整组试验项目里（11）保护在两侧断路器合闸状态时的电流传输测试(带通道)该项放入整组试验项目里（12）保护远跳功能检查该项放入整组试验项目里（13）外部量核对四、80%Ue下整组试验及二次回路验证试验4.1 WXH-802线路保护整组传动试验（六统一版整组试验、非六统一版整组试验，结合电科院2012年下发版本该，通道整组细化。

4.2 RCS-931线路保护整组传动试验4.3 开关本体及操作箱相关试验七、带负荷检查7.1 交流电压、电流相序检查及电压测量7.2 潮流及其他记录7.3 交流电流实测数据（相位数据表示UA超前电流的角度）八、校验工作终结添加重要反措内容7. 80%额定电压整组传动试验（SF6断路器、弹簧机构）7.1 整组传动试验保护屏（80%额定控制电源）7.2其它保护跳本开关试验7.3开关本体及操作箱相关试验注1：在试验条件不具备的情况下，在间隔停送电再进行检查。

云南火电建设公司调试所作业指导书工程名称：220kV开化变电站工程项目名称：110kV、220kV线路保护检验2012年05月28日发布 2012年05月30日实施云南省火电建设公司调试所发布前言为保证220kV开化变电站工程110kV、220kV线路保护调试作业紧张有序地进行，科学合理地利用人力与物力资源，以及确保本工程能安全地生产、按质量按工期地完成，确保各工序全面处于受控状态，根据本工程的施工特点及要求，特编写本作业指导书。

本作业指导书由云南省火电建设公司调试所提出本作业指导书由云南省火电建设公司调试所总工室归口本作业指导书起草人：崔立白春林本作业指导书审核人：本作业指导书批准人：本作业指导书由云南火电建设公司调试所负责解释目次1 适用范围2 编写依据3 工程概况4 作业流程5 安全风险辨析与预控6 作业准备7 作业方法8 质量控制措施及检验标准1 适用范围本作业指导书适用于220kV开化变电站110kV、220kV线路保护检验调试工作。

2 编写依据表2-1编写依据3 工程概况3.1、220kV开化变电站工程电气建设规模：电压等级：220kV/110kV/35kV主变压器：主变最终规模为3x180MVA，三相三卷有载调压变压器，本期建成2台。

电气主接线：220kV部分：220kV采用双母线接线，按本期规模建设I、Ⅱ组母线，220kV进出线最终6回，本期新建2回，均至220kV文山变。

110kV部分：110kV采用双母线接线，按本期规模建设I、Ⅱ组母线，110kV进出线最终14回，本期建成7回，分别至乾塘变2回，至氧化铝变专用变1回，至西山变3回，至城南变1回。

35kV部分：35kV采用独立单母线接线，本期建成35kV I、II段母线,预留 35kV III 段母线，35kV不出线，接所用变及无功补偿装置。

无功补偿装置部分：变电站按照每台主变配置3组电容器考虑场地布置，最终装设9组电容器组；本期工程建设2台主变低压侧的无功补偿装置，即装设6组并联电容器。

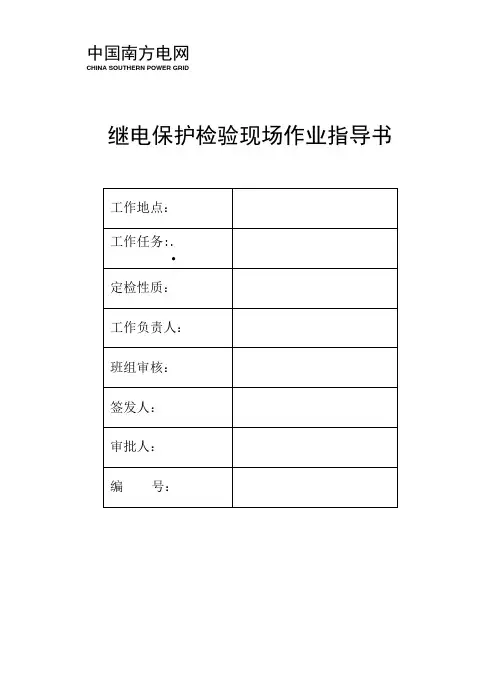

中国南方电网CHINA SOUTHERN POWER GRID继电保护检验现场作业指导书本作业指导书适用于220kV 线保护装置、辅助保护装置、断路器保护装置及保护通道现场验收检验工作。

二、规范性引用文件《作业指导书编写导则》（生[2008] 19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995-2006《继电保护及安全口动装置检验规程》三、支持文件WXH-801\802WDLK-864A装置说明书、220kV _____ 线施工图、施工单位安装调试报告四、危险点分析序号内容123456789注：本验收工作随220kV ______ 变电站基建验收进行220kV ________ 变电站为新建变电站，此处不需列安全措施票。

%1.作业准备%1.设备主要参数注：6. 3保护软件版本号及校验码A、WXH-80I 保护B、WXH-802 保护C、WDLK-864A 保护1・2、交流电流回路检查七、交流电流回路检查八、开工条件九、作业环境温度：—°C 湿度：__________________ 天气：__________ 风力：_ (填写说明见范本) 填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十.二次回路安全措施布置I^一、绝缘检查十二、试验项目及数据12. 1、220kV线路保护屏WXH-801线路保护装置检査A、逆变电源检查(检查要求参照范木)(1)拉合直流试验：检杳情况：_____________________ ; (2)直流电源缓慢上升吋的自启动性能检验检查情况： _____________ (3)时钟的整定检查情况：__________________ (4)时钟的失电保护功能检验检査情况：(5)保护功能投退检验检杳情况：(6)检验键盘检杳情况：____________ （7）打印机与保护装置的联机试验检杳情况：_______________ （8）装置开入、开出检验检查悄况：____________ （9）各装宜通讯正常状态检验检查悄况：_____________B、电流、电压采集系统检杳（检杳耍求参照范本）⑴、检验电流幅值线性精度（通入三相对称电流或将电流冋路顺极性串联通入单相电流解开WXH—801高频方向线路保护屏后11）9、10、11、12电流端子中间连接片，）⑵、检验电压幅值线性楮度（将电压线并联加入单相电压，通过菜单观察刻度值）⑶电流、电压相位特性检查（通入三相止常电压电流，进入菜单“ f—RELAY STATUSTPC1/CPU2 STATUS-PHASE ANGLES”打印采样值，检查采样值与所加电流、电压的实际相位与极性一致。

中国南方电网有限责任公司企业标准
Q/CSG411020-2014
南方电网
220kV 线路保护定检
作业指导书
中国南方电网有限责任公司 发 布
220kV线路保护定检作业指导书
（本作业指导书不适用数字化变电站定检）
二、作业过程
装置的定检时，应对保护装置具备的所有功能（依据厂家提供资料）及其开入、开出量进行校验；对于实际使用情况与保护装置说明书不同及不能使用的保护功能，应在保护装置上和定检报告中详细注明，并报相应调度机构备案。

6.1主一保护装置功能检验
1)软件版本检查
2)逆变电源检验
3)电流、电压采样精度
4)保护开入量检查
5)保护开出量检查
6)对时检查
7)功能检查（使用时视具体保护型号填写）
装置定值及功能校验内容，一般情况下，可结合有关回路的检验验证保护功能，可不进行定值校验；在定检周期
1)软件版本检查
2)逆变电源检验
3)电流、电压采样精度检验
4)保护开入量检查
5)保护开出量检查
6)对时检查
7)功能检查（使用时视具体保护型号填写）
装置定值及功能校验内容，一般情况下，可结合有关回路的检验验证保护功能，可不进行定值校验；在定检周期
1)软件版本检查
2)逆变电源检验
3)电流、电压采样精度检验
4)保护开入量检查
5)保护开出量检查
6)对时检查
7)功能检查（使用时视具体保护型号填写）
装置定值及功能校验内容，一般情况下，可结合有关回路的检验验证保护功能，可不进行定值校验；在定检周期。

220kV线路保护装臵检修作业指导书1.安全措施和注意事项1.1安全措施1.1.1断开220kV线路断路器，拉开断路器隔离刀闸，在断路器和刀闸操作把手悬挂“禁止合闸．有人工作”标示牌。

1.1.2在断路器出线侧悬挂三相短路接地线或推上地刀。

1.1.3断开断路器直流操作电源和信号电源小空开。

1.1.4断开交流电压小空开。

1.1.5拉开控制盘内220kV线路对应的公用信号电源小刀闸DK。

1.1.6按照安全措施卡（见附件一、二）做好相应安全措施。

1.1.7断开保护屏内220kV线路对应的CT二次端子盘内、外连接片。

1.2注意事项1.2.1安全注意事项1）认真执行《电业安全工作规程》、《工作票制度》及《继电保护和电网安全自动装臵现场工作保安规定》，认真履行《继电保护安全措施票》制度，工作中加强监护，不得误碰其他运行设备，严防继电保护“三误”事故的发生。

2）使用交直流电源时,应做好防止短路及人身触电措施。

3）严禁直流系统及电压互感器二次回路短路或接地,严禁电流互感器二次回路开路及永久接地点断开。

4）保护柜前后做好标志,将工作部分和运行部分严格分开。

5）在做安全措施时,应有专人监护,解开一个接线头应及时记录并用绝缘胶布包扎好后才能解开下一个线头;外部电源全部退出以后,还要用万用表检查保护装臵已无交直流电压,确证与其它外围回路已脱开。

6）《安全措施卡》必须由相关部门审核、签字、审批。

工作人员严格按照《安全措施卡》逐项执行（安全措施见附件1；附件2）逐项做好记录,并有专人监护检查。

7）严格按照《安全措施卡》逐项恢复逐项做好记录,并有专人监护检查。

1.2.2试验注意事项1）尽量少拔插装臵模件,不触摸模件电路,不带电插拔模件。

2）使用的电烙铁、示波器必须与屏柜可靠接地。

3）试验前应检查屏柜及装臵在运输中是否有明显的损伤或螺丝松动,特别是回路的螺丝及连片，不允许有丝毫松动的情况。

4）校对程序校验码及程序形成时间5）更换元件时使用瓦数较小的加热工具,并用散热较好工具夹住元件,速度要快、时间要短，以免元件和电路板局部过热。

智能变电站220kV及以上电压等级线路保护调试作业指导书批准：___________________审核：___________________编写：___________________作业负责人：____________________目次1. 应用范围.....................................................................2. 引用文件.....................................................................3. 工作流程图...................................................................4. 调试前准备...................................................................准备工作安排................................................................作业人员要求.................................................................试验仪器及材料...............................................................危险点分析及安全措施.........................................................5. 单体调试.....................................................................电源和外观检查..............................................................绝缘检查....................................................................配置文件版本检查............................................................光纤链路检查.................................................................采样值输入检查..............................................................GOOSE 输入输出检查........................................................保护校验.....................................................................6. 分系统调试...................................................................带开关传动...................................................................与其它装置的联动试验.........................................................站控层通讯检查..............................................................7. 全站功能联调.................................................................光纤通道联调.................................................................一次通流升压.................................................................8. 送电试验.....................................................................9. 竣工......................................................................... 附录：调试报告 ...................................................................1. 应用范围本作业指导书适用于国家电网公司智能变电站220kV电压等级线路保护现场调试工作,主要内容包括现场调试的准备、调试流程、调试方法及标准和调试报告等要求。
