螺丝培训资料第⼀部分基础知识第⼀章度量当今世界上长度计量单位主要有两种，⼀种为公制，计量单位为⽶（m）、厘⽶（cm）、毫⽶（mm）等，在欧州、我国及⽇本等东南亚地区使⽤较多，另⼀种为英制，计量单位主要为英⼨（inch），相当于我国旧制的市⼨，在美国、英国等欧美国家使⽤较多。
1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英⼨=8英分1英⼨=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品⽤番号来表⽰其称呼径，如：4#，5#，6#，7#，8#，10#，12#第⼆章螺纹⼀、螺纹是⼀种在固体外表⾯或内表⾯的截⾯上，有均匀螺旋线凸起的形状。
根据其结构特点和⽤途可分为三⼤类：（⼀）、普通螺纹：⽛形为三⾓形，⽤于连接或紧固零件。
普通螺纹按螺距分为粗⽛和细⽛螺纹两种，细⽛螺纹的连接强度较⾼。
（⼆）、传动螺纹：⽛形有梯形、矩形、锯形及三⾓形等。
（三）、密封螺纹：⽤于密封连接，主要是管⽤螺纹、锥螺纹与锥管螺纹。
⼆、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的⼤⼩，配合的等级是作⽤在内外螺纹上偏差和公差的规定组合。
（⼀）、对统⼀英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越⾼，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，⽽且1A和2A级的等级偏差是相等的。
等级数⽬越⼤公差越⼩，如图所⽰：1A1、1A和1B级，⾮常松的公差等级，其适⽤于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通⽤的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适⽤于公差紧的紧固件，⽤于安全性的关键设计。
4、对外螺纹来说，1A和2A级有⼀个配合公差，3A级没有。
螺丝的基础知识一、螺丝的要素包括:牙型、公称直径、螺距(或导程)头数、螺纹公差带、旋向A 牙型包括三角牙方牙、梯形锯齿形、圆形牙B直径包括:大径(外螺纹称顶径、内螺纹称底径)、小径(外螺纹称底径、内螺纹称顶径)、公称直径(指螺纹大径的基本尺)C头数(又称线数)分为:单头、双头、多头(或外螺纹顶径、内螺纹底径的线数) 螺距和导程:相邻两牙在中径线上对应两点间的轴向距离称为螺距(同一条螺旋线上的相邻两牙在中线上对应两点间的轴向距离称导程)、对于单线螺纹螺距等于导程,对于多头螺纹导程等于螺距乘头数(S=Z×P)注:S表示螺纹导程,Z表示头数,P表示螺距,D旋向:分为右旋(顺时针方向常用)、左旋(逆时针方向).E螺纹旋合长度:两个相互配的螺纹,沿螺纹轴线方向相互旋合部分的长度,工见GB197-81.F螺纹公差带:它表示螺纹加工的准确程度,规定加尺寸合格的范围.由其相对G于基本牙型的位置和大小组成.见GB197-81.国家规定的公差带，内螺纹有5G、6G、7G、5H、6H、7H。
外螺纹有6e、6f、5g、6g、7g、5h、6h、7h。
二、螺纹的各类：注：内、外螺纹公差可以任意组合，为了保证足够触高度，最好组合为H/g、H/h、G/h配合。
M6×1—5g 6g（5g表示中径公差带代号，6g表示顶任务径差带代号）M6×1—6H（中径和顶径公差带代事情相同）三、常用普通内螺纹基本尺寸（GB196-81）注：螺纹攻丝前孔径底径要求：孔径=螺纹直径-螺距（D=M-P例：M6-1=5），铸铁、铜类可偏小0．1—0．2三角螺丝螺纹成型规格表表3 螺栓、螺钉和螺柱公称长度l系列表(GB3106-82)注：1、括号内为尽可能不采用规格。
2、GB/T901-1988《等长双头螺柱》另增加（18）、（22）、（28）、（32）、（38）、（85）、（95）、170、190、（210）、（230）、（240）、250、（260）几种规格。
螺丝的基础知识螺丝是一种常见的紧固连接件，其基础知识包括材料、结构、分类、特点以及应用等方面。
下面将从这些方面详细介绍螺丝的基础知识。
一、螺丝的材料螺丝的常用材料有碳钢、合金钢、不锈钢、铜、铝等。
不同材料的螺丝具有不同的性能特点，如碳钢螺丝强度高，适用于一般场合；不锈钢螺丝防腐性能好，适用于潮湿环境；铜螺丝导电性好，适用于电子设备等。
二、螺丝的结构螺丝一般由头部、螺纹、杆身和尾部组成。
头部用于旋转螺丝，螺纹是螺丝的重要组成部分，可以使螺丝与其他零件连接紧密，杆身是连接零件的轴，尾部用于固定螺丝。
三、螺丝的分类螺丝按照头部形状可分为圆头、沉头、半沉头等；按照螺纹形式可分为内螺纹和外螺纹；按照用途可分为机械螺丝、电子螺丝、木工螺丝等。
四、螺丝的特点螺丝具有以下几个特点：1. 螺纹可以使螺丝和其他零件连接紧密，具有很强的连接力；2. 螺丝可以方便拆卸和安装，便于维修和更换零部件；3. 螺丝的材料多样，可以根据不同环境和要求选择合适的螺丝；4. 螺丝的种类繁多，可以满足不同场合的需求。
五、螺丝的应用螺丝广泛应用于各个领域，如机械制造、电子设备、汽车制造、建筑工程等。
在机械制造中，螺丝用于连接各种零部件，确保机械设备的正常运行；在电子设备中，螺丝用于固定电路板和其他零部件，保证设备的稳定性；在汽车制造中，螺丝用于连接车身和零部件，提高车辆的安全性；在建筑工程中，螺丝用于连接钢结构和混凝土构件，增强建筑物的稳定性。
螺丝作为一种常见的紧固连接件，具有重要的作用。
了解螺丝的基础知识，可以更好地选择和使用螺丝，确保连接的牢固性和稳定性。
在实际应用中，我们需要根据具体要求选择合适的螺丝材料、结构和类型，以满足不同场合的需求。
同时，正确使用螺丝工具和方法也是确保连接质量的重要因素。
希望通过本文的介绍，读者能够对螺丝的基础知识有一个更加全面的了解。
螺丝生产知识点总结图表一、螺丝的材料选择螺丝的材料选择对其性能和使用寿命都有着重要影响。
一般常见的螺丝材料包括碳钢、合金钢、不锈钢等。
1.碳钢碳钢是螺丝的主要材料，具有良好的塑性和可锻性，适用于一般的机械设备和家具等领域。
2.合金钢合金钢螺丝具有较高的强度和耐磨性，适用于承受高载荷和高温环境的设备。
3.不锈钢不锈钢螺丝具有优良的抗腐蚀性能，适用于户外设备、化工设备等需要耐腐蚀的场合。
材料选择需要根据螺丝的使用环境和要求进行合理的选择，以确保螺丝的性能和可靠性。
二、螺丝的生产工艺螺丝的生产工艺包括原料加工、成型、热处理、表面处理等多个环节。
1.原料加工螺丝的原料一般为钢丝或钢棒，需要进行拉丝、切割等加工工艺，将原料加工成符合要求的螺丝坯料。
2.成型螺丝的成型一般通过冷镦和热镦两种工艺，冷镦适用于生产小直径螺丝，热镦适用于生产大直径螺丝。
3.热处理热处理是螺丝生产中重要的工艺环节，通过热处理可以改善螺丝的机械性能和耐久性。
常见的热处理工艺包括调质、淬火、回火等。
4.表面处理螺丝的表面处理包括镀锌、喷涂、热浸镀锌等工艺，主要用于提高螺丝的防腐蚀性能和美观度。
三、螺丝的质量控制螺丝的质量控制主要包括原材料检测、生产过程控制和成品检验等环节。
1.原材料检测在原材料加工前，需要对钢丝或钢棒进行成分分析、物理性能测试等检测，以确保原料的质量符合要求。
2.生产过程控制在螺丝的生产过程中，需要对各个环节进行严格控制，包括成型尺寸、热处理工艺、表面处理等，以确保螺丝的尺寸精度和性能稳定。
3.成品检验对成品螺丝需要进行外观检验、尺寸检测、拉伸强度测试、扭剪强度测试等多项检测，以确保螺丝的质量符合标准要求。
四、螺丝的应用领域螺丝作为机械连接件，广泛应用于各个领域，其应用特点包括抗拉强度和扭剪强度高、安装方便、价格低廉等。
1.机械设备螺丝广泛应用于各种机械设备，包括机床、起重机、压力容器等，用于固定连接和传递力的作用。
2.汽车汽车中的各个部件都需要螺丝进行固定连接，例如发动机、底盘、车身等，因此对螺丝的性能和可靠性要求较高。
螺丝基础知识目录▪一、螺丝制造工艺过程▪二、螺丝材料▪三、螺丝头型▪四、螺丝牙型▪五、组合螺丝▪六、热处理▪七、表面处理▪八、防松处理▪九、日信螺丝命名规则1螺丝材料一、材料种类：21.常用低碳钢牌号：1006(SWRCH6A)、1008(SWRCH8A)、1010(SWRCH10A)、1012(SWRCH12A)、1015(SWRCH15A)、1018(SWRCH18)、1022(SWRCH22A) 等(括号前面是美标牌号，括号里面是日标牌号)2.常用中碳钢牌号：10358(SWRCH35K)、1040(SWRCH40K)、1045(SWRCH45K) 等3.常用不锈钢材料：SUS302、SUS304、SUS316、SUS316L、SUS410、SUS420、SUS430、SUS431、SUS416等4.常用铬合金钢：35ACR、40ACR等5.常用锰合金钢：65Mn 等6.常用硼合金钢：10B21等7.常用铬钼钢：SCM415、SCM420、SCM435 等8.常用铜材：H65、H68、H70、磷青铜等二、日信公司常用材质及其性能：34三、各种性能等级适用的材料和热处理(参考GB3098.1)注：1、3.6、4.8、5.8、6.8级允许采用易切削钢制造，其硫、磷和铅的最大含量分别为0.34%、0.11%和0.35%2、对于8.8级，为保证良好的淬透性，大于M20的紧固件，必须采用对10.9级规定的合金钢。
3、合金钢应含有一种或几种铬、镍、钼或钒的合金元素。
4、对10.9、12.9级的材料，应具有良好的淬透性，以保证螺纹截面的芯部在淬火后、回火前得到约90%马氏体组织。
55、由低碳马氏体钢制造的产品，应在性能等级代号下加一道横线，即10.9.6、对于8.8级、不小M20的紧固件，可以采用425O C的最低回火温度。
四、各种常用材质牌号对比67五、热处理材料中各类元素对钢的性质的影响1、碳（C）：提高钢件强度，尤其是其热处理性能，但随着含碳量的增加，塑性和韧性下降，并会影响到钢件的冷镦性能及焊接性能。

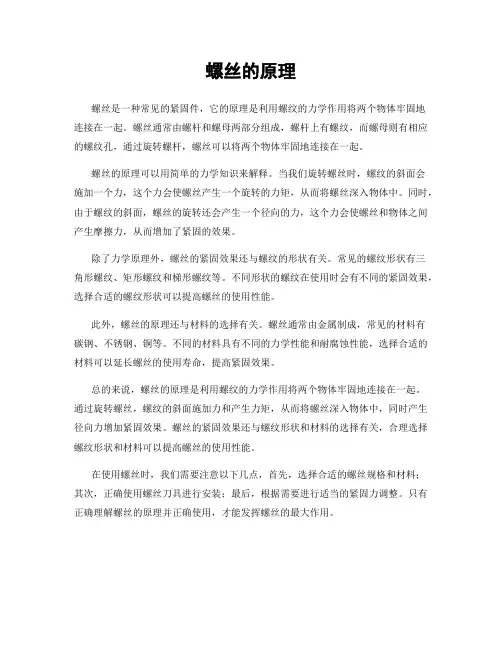

螺丝的原理
螺丝是一种常见的紧固件，它的原理是利用螺纹的力学作用将两个物体牢固地
连接在一起。
螺丝通常由螺杆和螺母两部分组成，螺杆上有螺纹，而螺母则有相应的螺纹孔，通过旋转螺杆，螺丝可以将两个物体牢固地连接在一起。
螺丝的原理可以用简单的力学知识来解释。
当我们旋转螺丝时，螺纹的斜面会
施加一个力，这个力会使螺丝产生一个旋转的力矩，从而将螺丝深入物体中。
同时，由于螺纹的斜面，螺丝的旋转还会产生一个径向的力，这个力会使螺丝和物体之间产生摩擦力，从而增加了紧固的效果。
除了力学原理外，螺丝的紧固效果还与螺纹的形状有关。
常见的螺纹形状有三
角形螺纹、矩形螺纹和梯形螺纹等。
不同形状的螺纹在使用时会有不同的紧固效果，选择合适的螺纹形状可以提高螺丝的使用性能。
此外，螺丝的原理还与材料的选择有关。
螺丝通常由金属制成，常见的材料有
碳钢、不锈钢、铜等。
不同的材料具有不同的力学性能和耐腐蚀性能，选择合适的材料可以延长螺丝的使用寿命，提高紧固效果。
总的来说，螺丝的原理是利用螺纹的力学作用将两个物体牢固地连接在一起。
通过旋转螺丝，螺纹的斜面施加力和产生力矩，从而将螺丝深入物体中，同时产生径向力增加紧固效果。
螺丝的紧固效果还与螺纹形状和材料的选择有关，合理选择螺纹形状和材料可以提高螺丝的使用性能。
在使用螺丝时，我们需要注意以下几点，首先，选择合适的螺丝规格和材料；
其次，正确使用螺丝刀具进行安装；最后，根据需要进行适当的紧固力调整。
只有正确理解螺丝的原理并正确使用，才能发挥螺丝的最大作用。
螺丝知识图谱：一文搞定螺丝全部知识点引领机械前沿、机械视频，汽车、加工技术、3D打印、自动化、机器人、生产工艺、轴承、模具、机床、钣金等行业前沿在这里等你动画展示螺丝生产设备的加工原理螺丝基础知识螺丝的有关术语1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别：标准说法是没有螺丝和螺帽的。
螺丝是俗称，带有外螺纹的都可称'螺丝'。
螺母外形通常为六角形，内孔为内螺纹，用来与螺栓配合，把紧相关件。
螺帽是俗称，标准应称'螺母'。
螺栓的头部一般为六角形，杆部带有外螺纹。
螺钉较小，头部有平头、十字头等，杆部带有外螺纹。
螺柱实际应叫“双头螺柱”，两头均有外螺纹，中间一般是光杆。
螺纹长的一端用来与深孔连接，短的一段与螺母连接。
2.常见的英文表示：Screw / Bolt / Fastener(螺丝/螺钉) (螺栓) (紧固件)3.螺纹的定义：螺纹是一种在固体外表面或内表面上，有均匀螺旋线凸起的形状。
螺纹作用1.紧固和连接作用：适用于现阶段大部分螺丝产品。
2.传动作用（位移作用）：如QC检查尺寸用的千分尺。
3.密封作用：如管道的连接密封。
螺纹的发展史机牙螺纹：装配时先在装配物上钻孔攻牙，所攻内牙与螺丝的外牙规格一致，使用较小力矩装配。
自攻螺纹：装配时先在装配物上钻孔，不需攻内牙，使用较大力矩装配。
自钻螺纹：直接在装配物上使用，螺丝钻孔攻牙一次成型。
螺丝的加工方式1.车削加工(Turning)通过去除材料的方法使材料达到预想之形状优点：加工精度高，无模具限制不足：生产成本高，加工速度慢2.锻造加工(Forging)通过外力挤压材料使之发生变形以达到预想之形状优点：生产速度快，成本低，适合大批量生产不足：成形受模具限制，复杂产品的模具费用高3.冷镦：是在金属线材不加热的状态下，使用模具借助外力对其挤压变形的过程，冷镦工艺只是锻造工艺的一种。
螺丝基本构型介绍要了解螺丝螺栓，先要知道他们的类型、特征及功能：A:驱动系统B:头部C:牙型部结合部D:导入及攻入部机械牙螺丝自攻牙螺丝三角牙螺丝螺丝头型螺丝牙型螺丝工艺流程大致流程图如下：盘元工序指原材料制造厂商购入的原始盘条，一个盘元主要包括以下参数：Ａ、厂牌Ｂ、品名Ｃ、规格Ｄ、材质Ｅ、炉号或批号Ｆ、数量或重量。
