矿用箕斗型号

斜井矸石箕斗提升机介绍：斜井矸石箕斗提升机它由井架、箕斗、曲轨、滑轮、钢丝绳、卷扬机、计数器和地坑组成，其特征是：箕斗出料口设有一弧形闸门、一舌扳和二只滚轮，井架上部内一侧连接二条曲轨与井架内箕斗上二只滚轮位置相对应，井架外一侧固定一卷扬机。

其特征是：箕斗它由斗体侧面的出料口设有一弧形闸门通过销子与斗体活动连接和一舌扳在托滚上面与弧形闸门活动连接；二只滚轮也与弧形闸门活动连接；斗体上、下二侧各连接四只导轮；斗体顶部连接一挡铁组成。

电气控制电路为可逆起动以行程开关自动停止的控制电路。

一. 煤矿冶金类：标准型前卸式斜井箕斗前卸式箕斗性能特征表：型号--装载容积m3--轨距㎜--轴距㎜--井筒倾角--外形尺寸㎜（长.宽.高）--质量k gMZX1.1--------2.0---600/900 ---1600 ---≤30°----3980X1184X1270 ------1380 MZX1.2--------3.0---600/900 ---1700 ---≤25°----4303X1390X1281 ------1985 MZX1.3--------4.0---600/900 ---1800 ---≤25°----4643X1485X1391 ------2250 MZX1.4--------6.0---600/900 ---2000 ---≤25°-----5500X1490X1500 -----3160二.煤矿冶金类斜井箕斗翻矸卸载装置1.使用箕斗形式：无卸载轮2.组成部分：翻转架；箕斗；牵引架；导向架等组成。

3.卸载原理：箕斗提至井口，当其进入翻转架时，箕斗牵引框架上的导轮就沿导向架上的斜面上升，将斗门启开，同时箕斗与翻转架绕回轴旋转，向前倾斜51°（据矸石安息角来确定），箕斗卸载后，箕斗与翻转架利用自重复位，然后箕斗离开翻转架，退入正常运行轨道。

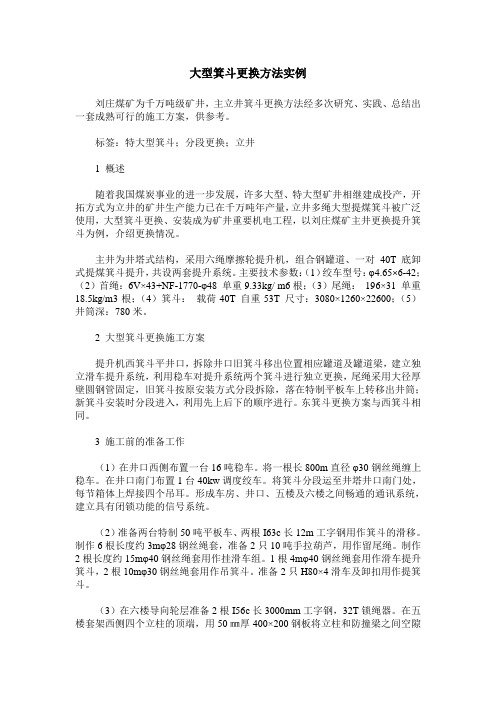

大型箕斗更换方法实例刘庄煤矿为千万吨级矿井，主立井箕斗更换方法经多次研究、实践、总结出一套成熟可行的施工方案，供参考。

标签：特大型箕斗；分段更换；立井1 概述随着我国煤炭事业的进一步发展，许多大型、特大型矿井相继建成投产，开拓方式为立井的矿井生产能力已在千万吨年产量，立井多绳大型提煤箕斗被广泛使用，大型箕斗更换、安装成为矿井重要机电工程，以刘庄煤矿主井更换提升箕斗为例，介绍更换情况。

主井为井塔式结构，采用六绳摩擦轮提升机，组合钢罐道、一对40T 底卸式提煤箕斗提升，共设两套提升系统。

主要技术参数：（1）绞车型号：φ4.65×6-42；（2）首绳：6V×43+NF-1770-φ48 单重9.33kg/ m6根；（3）尾绳：196×31 单重18.5kg/m3根；（4）箕斗：载荷40T 自重53T 尺寸：3080×1260×22600；（5）井筒深：780米。

2 大型箕斗更换施工方案提升机西箕斗平井口，拆除井口旧箕斗移出位置相应罐道及罐道梁，建立独立滑车提升系统，利用稳车对提升系统两个箕斗进行独立更换，尾绳采用大径厚壁圆钢管固定，旧箕斗按原安装方式分段拆除，落在特制平板车上转移出井筒；新箕斗安装时分段进入，利用先上后下的顺序进行。

东箕斗更换方案与西箕斗相同。

3 施工前的准备工作（1）在井口西侧布置一台16吨稳车。

将一根长800m直径φ30钢丝绳缠上稳车。

在井口南门布置1台40kw调度绞车。

将箕斗分段运至井塔井口南门处，每节箱体上焊接四个吊耳。

形成车房、井口、五楼及六楼之间畅通的通讯系统，建立具有闭锁功能的信号系统。

（2）准备两台特制50吨平板车、两根I63c长12m工字钢用作箕斗的滑移。

制作6根长度约3mφ28钢丝绳套，准备2只10吨手拉葫芦，用作留尾绳。

制作2根长度约15mφ40钢丝绳套用作挂滑车组。

1根4mφ40钢丝绳套用作滑车提升箕斗，2根10mφ30钢丝绳套用作吊箕斗。

矿用箕斗型号竖井箕斗竖井翻转式箕斗钢绳罐道钢性罐道斗箱内空尺寸(mm) 最大外形尺寸(mm) (mm) (mm) 几何容积最大装载重箕斗质量提升钢丝绳直径规格 3(m) (t) (t) (mm) 长×宽长×宽高钢绳直径数量间距罐道断面罐道间距左右前后FJD1.2(2.5) 1.2 2.5 1000×900 1134×1338 3462 2.3Φ18,Φ24.5 Φ30.5 4 1195 600 170×50 1115 FJD1.6(3.5) 1.6 3.5 1000×900 1134×1338 4102 2.72 Φ20,Φ26.5 Φ32 4 1195 600 170×50 1115 FJD2(4) 2 4 1100×1000 1236×1452 4321 3.68 Φ22,Φ30 Φ34 4 1316 680 200×65 1240 FJD2.5(5.5) 2.5 5.5 1100×1000 1236×1452 4831 4.18 Φ24,Φ34 Φ35.5 4 1316 680 200×65 1240 FJD3.2(7) 3.2 7 1400×1100 1548×1548 4960 5.08Φ28,Φ37 Φ38.5 4 1446 740 200×68 1370 FJD4(8.5) 4 8.5 1400×1100 1548×1548 5605 5.96 Φ32,Φ43 Φ40.5 4 1446 740 200×68 1370 冶金矿山竖井多绳底卸式箕斗箕斗总高钢绳罐道(mm) 首绳(mm) 尾绳(mm) 斗箱容装载量斗箱尺寸度(含悬箕斗型号积质量(t) 刚性罐道 (t) (mm) 挂装置) 直径根数间距直径根数间距直径根数间距 3(m) mmDJS1/2-3.2 3.2 7 1346×1214 10157 7.8 200×1326 38.5 4 1430×820 20,26.5 4 200 26,35 4 400DJD1/2-3.2 3.2 7 1346×1214 9507 7.65 200×1326 38.5 4 1490×820 20,26.5 4 200 26,35 4 400斜井后壁卸载式箕斗参数适用斜井斜度运行时轨距卸载时轨距外形尺寸推荐钢轨规格卸载轨重量3型号斗箱容积(m) 名义载重量(t) 箕斗自重(t) o() (mm) (mm) (长×宽×高)mm (kg/m) (t) XHJ-3 3.3 6 1300 1500 5505×1630×1485 30 3.4 0.285 XHJ-4 4.4 8 1400 1600 6145×1730×1600 30 3.5 0.318 20,35 XHJ-6 6.6 12 1400 1600 7385×1770×1840 38 4.9 0.452 XHJ-8 8.8 16 1500 1700 8340×1870×1900 38 6.3 0.452斜井前翻式箕斗参数名义载重运行时轨距卸载时轨距外形尺寸钢轨规格 3o型号斗箱容积 (m) 适用斜井斜度 () 量箕斗自重 (t) (mm) (mm) (长×宽×高)mm (kg/m) (t) XFJ-3 3 ,31 4.2 1300 1500 5505×1630×1485 3.5 30 XFJ-5 5 ,31 7 1400 1750 6789×1890×1731 4.3 38冶金箕斗(翻转式)冶金矿用翻转箕斗技术参数及规格型号规格 JFS-0.5 JFS-1 JFS-1.5 JFS-2 参数名义载重量(t) 0.5 1 1.5 2 箕斗自重(kg) 700 1000 1300 1500 最大终端载荷(KN) 12 20 25 35乘人数(人) 3 5 6 6直径(mm) 21.5 21.5 26 26 制动绳罐道绳中心距(mm) 100 1100×600 1200×810 1400×850外形尺寸(mm) 长×宽1256×1210×2960 1370×1210×29601460×1410×2960 1660×1460×3300 ×高配用防坠器型号 BF0511 BF0511 BF111 BF111配用绳卡型号 XS60(B) XS60(B) XS90(B) XS90(B)。

第一部分 煤矿单绳缠绕式提升设备竖井箕斗提升选择设计一.原始资料：1.矿井年产量: A=60万吨,主井提升设备,采用箕斗;2.工作制度:br=300d,每天两班提升,每班t=7h;3.井筒深度为:Hr=412m;4.受煤仓距井口水平高度为:Hx=16.1m;5.装煤仓距井底车场水平高度为:Hz=21.6m;6.煤的散集密度:r=0.87t/m 3;7.提升方式,采用箕斗提升;8.矿井电压等级为. U=6kv.二.提升容器的选择:1.经济提升速度提升高度：H=H r +H x +H z=412+16.1+21.6=449.7 m经济提升速度:H V j 4.0==7.4494.0⨯=8.48 m/s2.加速度a ,暂取0.8m/s 2,爬行阶段时间u ，暂取10s,一次提升装卸时间θ，暂取8s.θ+++=u V H a V T j jj=81048.87.4948.048.8+++ =81.6s3.一次经济提升量：因没有井底煤仓，不均衡系数C ，取1.15一个水平提升，富容系数f a =1.2；一次经济提升量：tbr T ACa Qj jf 3600== 3002736006.812.115.110604⨯⨯⨯⨯⨯⨯⨯ =4.47 t4．箕斗选择：根据《矿山运输及提升设备》教科书，表7—5，选择竖井单绳提升煤箕斗型号为 ML —6 型其主要参数如下：箕斗名义货载质量：6t;箕斗斗箱有效容积：V=6.6m 3;箕斗质量：kg Qz 5000=;箕斗全高： Hr=9735mm;两箕斗中心距： s=1830mm.5.一次实际提升量：Q=r V=0.87⨯6.6=5.7 t6．所需一次提升时间：s CAa t Qb T f r 1042.1106015.1273007.5360036004=⨯⨯⨯⨯⨯⨯⨯==' 7.所需一次提升速度：24)]([)]([22aH u T a u T a V -+-'-+-'='θθ =27.4498.04)]810(104[8.0)]810(104[8.022⨯⨯-+-⨯-+-⨯ =5.7 m/s三．提升钢丝绳的选择：1．钢丝绳每米的质量：钢丝绳公称抗拉强度选用：b δ=1666Mpa ；安全系数a m ，按规程规定为 6.5；井架高度 H j 暂取为35m.钢丝绳最大悬垂长度：Hc=Hj+Hs+Hx=35+412+16.1=463.1 m钢丝绳每米质量P 为：110z b a Q Q P Hc m gδ+=- =1.4638.95.6166611050005700-⨯⨯+ =4.4 kg/m2.选择钢丝绳：考虑矿井提升深度和经济选型，选用6⨯19股型的钢丝绳。

⽴井单绳箕⽃提升选型计算正式新疆⼯程学院课程设计说明书题⽬名称：⽴井箕⽃提升系部：采矿⼯程系专业班级：采矿⼯程12-2班学⽣姓名：张成龙指导教师：完成⽇期：年⽉⽇新疆⼯程学院采矿⼯程系课程设计评定意见设计题⽬：⽴井箕⽃提升学⽣姓名：张成龙专业采矿⼯程班级12-2 评定意见：评定成绩：指导教师（签名）：年⽉⽇新疆⼯程学院采矿⼯程系课程设计任务书学年第⼀学期年⽉⽇教研室主任（签名）系（部）主任（签名）年⽉⽇⽬录⼀计算条件 (1)⼆提升容器的确定 (1)三钢丝绳计算 (1)四提升机的选⽤ (1)五提升系统 (2)六电动机预选 (3)七变位重量计算 (3)⼋提升机速度图的计算 (3)九提升能⼒ (5)⼗电动机等效功率计算 (5)⼗⼀电耗及提升机效率计算 (7)⽴井箕⽃提升系统⼀、计算条件：矿井年产量An 为90万吨，年⼯作⽉br 为300天，每天净提升时间t 为14h ;矿井开系最终⽔平，井筒深度Hs 为260m ，矿井服务年限为80年；提升⽅式为双箕⽃提升，采⽤定重装载；卸载⽔平⾄井⼝的⾼度（卸煤⾼度）Hx 为20⽶；装载⽔平⾄井下运输⽔平的⾼差（装煤⾼度）Hz 为29⽶。

⼆、提升容器的确定：⼩时提升量：)/(2461430090000015.1h t t b A c A r n h =??=??=C 为不均衡系数，箕⽃提升取C=1.5提升⾼度：2602029309()t s x z H H H H m =++=++=经济提升速度：`0.417.587.03(/)m V m s ==?=⼀次提升时间估标：)(74.72101003.73098.003.7`1``s u V H a V T m t m g=+++=+++=θ⼀次提升量：)(97.4360074.722463600``t T A Q g h =?==根据上述计算结果可知，应选名义装量为6t 的JL-6型单绳箕⽃。

其有关数据是:⾃重t Q z 5=；容器全⾼m 45.9=r H ；有效容积3m 6.6=V ；两箕⽃的中⼼距m S 87.1=。

xx能源肥矿集团xx能源公司SHANDONG ENERGY FEICHENG MING GROUP LIANGBAOSI CO.,LTD主井轻型箕斗技术规格书二零一二年十二月二十五日xx能源肥矿集团xx能源公司主井轻型箕斗技术规格书一、设备用途及基本要求：主井轻型箕斗为立井多绳箕斗，主要用于原煤提升，装载方向为异侧，卸载方法为底卸式，卸载方式为曲轨自动卸载。

原箕斗标称装载质量22t，不改变原有外形尺寸，通过改进箕斗耐磨板等材质，达到单个箕斗自重减轻1.5t，从而实现轻型箕斗标称装载质量22.5t。

二、设备技术要求及主要规格参数：1、提升系统基本参数提升机摩擦轮直径：Dg=4m天轮直径：Dt=4m钢丝绳根数：n1=4尾绳根数（163×27）：n2=2尾绳根数（170×28）：n3=1衬垫摩擦系数：μ≥0.23提升机最大xx：Fj=770kN提升机最大静张力差：Fc=230kN提升机旋转部分变位质量：Qj=24400kg天轮变位质量：QD=QE=7800kg提升容器：立井多绳22t双箕斗轻型箕斗质量Qc1：26080kg(箕斗本体可减轻1.5t，含悬挂）首绳悬挂装置YXZ-1700×4，绳间距350mm（接头改向）尾绳悬挂装置XWY150(B)，绳间距550mm（接头改向）首绳悬挂：706×4=2824kg尾绳悬挂：440×3=1320kg轻型箕斗本体重量：21936kg（减轻1.5t）4根主绳每米的质量和：4×8.12=32.48 kg3根尾绳每米的质量和：10.735+10.583+11.715=33.033 kg轻型箕斗标称装载质量Q1：22500kg装载方式：定重井底装载箕斗底标高：-692.77mxx卸载箕斗底标高：+52.35m提升高度Ht：745.62m钢丝绳悬垂xxHc：798.32m提升系统总重：112.5t（空钩）2、原有箕斗型号为，22t，不改变原有外形尺寸，通过改进箕斗耐磨板等材质，达到单个箕斗自重减轻1.5t，从而实现轻型箕斗标称装载质量22.5t。
