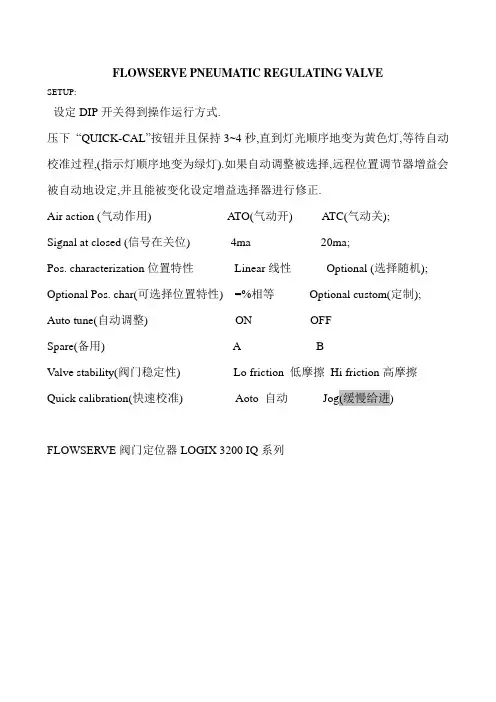

FLOWSERVE PNEUMATIC REGULATING V ALVESETUP:设定DIP开关得到操作运行方式.压下“QUICK-CAL”按钮并且保持3~4秒,直到灯光顺序地变为黄色灯,等待自动校准过程,(指示灯顺序地变为绿灯).如果自动调整被选择,远程位置调节器增益会被自动地设定,并且能被变化设定增益选择器进行修正.Air action (气动作用) ATO(气动开) ATC(气动关);Signal at closed (信号在关位) 4ma 20ma;Pos. characterization位置特性Linear线性Optional (选择随机); Optional Pos. char(可选择位置特性) =%相等Optional custom(定制); Auto tune(自动调整) ON OFFSpare(备用) A BValve stability(阀门稳定性) Lo friction 低摩擦Hi friction高摩擦Quick calibration(快速校准) Aoto 自动Jog(缓慢给进)FLOWSERVE阀门定位器LOGIX 3200 IQ系列状态代码-详见IOM说明:GGGG 正常运行-模拟量控制模式YRRY 输出量程的100% GGGY 锁紧关断作用击活YRRR 反馈满度太小GGYG 开关量控制模式RGYY 正在读取压力GGYG 初始化状态RGYR 失去供给气源压力GGRG 循环周期越限(用户设定) RGRR 位置偏差报警(拥护设定) GGRY 行程越限(用户设定) RYYY 继电器未动作报警GYYR 到达低软件停止位置(用户设定) RYYR 继电器低位置报警(引导) GYRY 到达高软件停止位置(用户设定) RYRY 继电器高位置报警GRYR 低位报警(用户设定) RRGG 内部参照电压错误GRRY 高位报警(用户设定) RRYG 内部温度报警YGYG 信号试验过程RRYY 传感器电压错误YGRR 就地控制模式RRYR 内部电流回路错误YYGR 压力校准过程RRRY NV 存储器校验求和错误YYYG 回路校准过程YYYY 就地用户接口丧失YRGG 行程校准过程YRGR 校准时反馈不稳定YRYG 校准时设定IL偏移YRYY 校准时没有反馈动作YRYR 反馈输出量程的0%YRRG 等待调节到满量程位置4.3 定位器操作详细说明:很详细的例子解释控制功能,假设单元控制组态如下:﹡单元为模拟量指令信号源﹡定制特性被取消(当然此单元特性是线形的)﹡没有软件限制,没有MPC设定﹡阀门有零点偏差当前输入12mA的信号﹡回路校准为4mA=0%,20mA对应100%指令;﹡执行器已经连管并且定位器组态形式为气开式.给出这些条件,12mA对应阀门的50%,控制指令是1:1的变化.因为有零点偏差存在,阀杆位置也同样在50%,阀杆在要求的位置,执行器的线轴阀在中间位置以平衡上部和下部活塞的压力,这通常称为平衡或空线轴位置.。
福斯FLOWSER阀门定位器福斯定位器配置指南福斯（FLOWSERV阀门定位器调试方法（锦菲特I3599429OO2）[Q-Q,6696 22933]flowserve 阀门、Flowserve 3400IQ 定位器、LOGIX500、LOGIX510、LOGIX520 D3系列P-5 气动定位器电动气动数字-通用，IS和EXHART、Profibus 、Foundation 现场总线反馈机组、限位开关比如PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。
P-1700 和1720 型阀门的内部零件采用不锈钢制造，而P-1710 和P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital 具有PID 控制的2000 数字定位器品牌Logix说明福斯Logix 2000 是一款具有板载PID 控制的数字定位器。
通信方式为4-20mA 或Modbus。
阀门上安装的PID 控制器每秒更新阀杆位置16 次，从而减少了控制系统延迟。

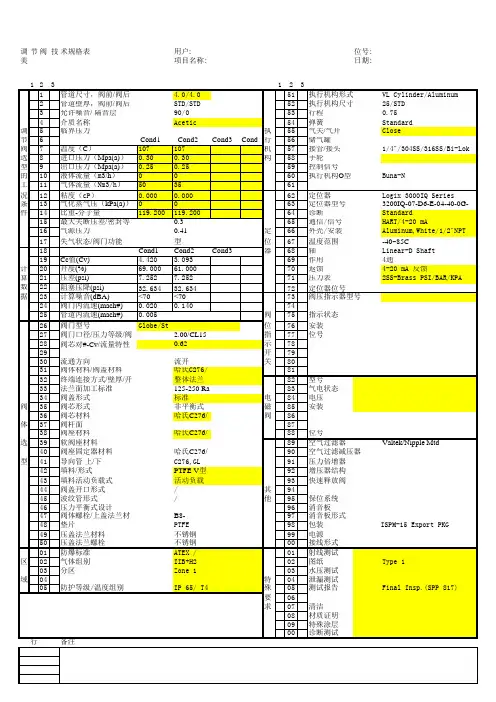

Logix 3200IQ 数字定位器3200IQ-10-D6-M-04-40-0G-0F 3200IQ-10-D6-M-04-40-0G-00品牌Logix说明福斯Logix 3200IQ 数字HART? 定位器使用先进的piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART手持设备和SoftTools 软件可轻松配置Logix 3200IQ 。
LOGIX 3201IQ定位器P/N : 215809.999.000，SN 4107028LOGIX 3202IQ定位器P/N : 221734.999.000，SN 4907010LOGIX 3203IQ定位器P/N : 216428.999.000，SN 610727 定位器P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌Logix说明The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide …500 数字定位器品牌Logix说明福斯Logix 500 数字定位器是下一代本质安全型Logix 500 系列的代表。
福斯FLOWSERVE阀门定位器调试方法概述：福斯FLOWSERVE阀门定位器是一种用于控制阀门开度的装置，具有自动控制和调节阀门的功能。
在使用过程中，为了确保阀门的正常运行和准确的调节效果，需要进行定位器的调试。
下面将介绍福斯FLOWSERVE阀门定位器调试的方法。
一、设备检查在调试之前，需要先对福斯FLOWSERVE阀门定位器及其相关设备进行检查，以确保设备正常运行。
检查的内容包括：1.验证设备的供电情况，检查电源是否接通、电压是否正常。
2.检查设备的接线是否正确，确认线路没有接错，并确保线缆连接牢固。
3.检查设备的传感器和执行器的连接情况，确保连接稳固可靠。
4.检查设备的控制信号输入和输出接口，确认信号的连接正确。
二、设备调整在设备检查完成之后，需要进行设备的调整，以确保设备的性能和参数达到要求。
调整的内容包括：1.调整定位器的行程范围，即设定阀门开度的上限和下限。
2.调整定位器的灵敏度，以适应不同的调节范围和工作要求。
3.调整定位器的响应时间，确保定位器对控制信号的响应及时、准确。
4.调整定位器的失控保护参数，以确保阀门在出现故障或异常情况时能够及时切断控制信号，以保护设备的安全。
三、系统调试在设备调整完成之后，需要对整个系统进行调试，以确保系统的正常运行和阀门的准确调节。
调试的内容包括：1.验证设备的基本功能，包括手动和自动控制模式的切换、阀门的开度控制等。
2.调试阀门的调节效果，包括调节灵敏度、控制精度、阀门的行程范围等。
3.验证系统的稳定性，通过观察和记录系统的运行情况，判断系统是否存在异常或故障。
4.验证系统的自动保护功能，包括失控保护、异常报警等功能的正常运行。
四、参数调整在系统调试完成之后，如果发现阀门的调节效果不理想或不满足要求，需要进行参数的调整。
调整的内容包括：1.调整PID控制器的参数，包括比例系数、积分时间和微分时间等，以改善控制效果。
2.调整定位器的灵敏度和响应时间，以适应不同的工作要求和调节范围。
福斯阀门定位器调试方法1、手自动切换（切换到手动），按上下按钮，然后按STATUS，FUNC，出现O O serric(执行离线状态)，按OK3秒，左上角□在闪，表示离线（手动状态）。
2、自动整定，按上下按钮，选择CATIBRATE，出现FUNC。
再按AUTOCAL，FUNC。
按START TUNE，按OK，出现…，再按OK，出现…，再按OK，出现…，按OK，出现rotating，再按OK。
3、修改电流值和定位器显示，按上下按钮，然后按Setup回到Func，再按Curr range回到Func。
选择0％-20mA Func 选择0％-0mA Ok 选择100％-4mA func 选择100％-_mA OK4.手自动切换（切换到自动），按上下按钮，然后按STATUS回到FUNC，出现In serrice(执行离线状态)，按OK秒，左上角□取消闪动，表示在线（自动状态）。
5、退出，按↑↓调节，REND Func，Pos Func 之后返回主界面。
6、手动点动调试首先将调校DIP开关拨到Jog位置，用户只能手动设置满量程，不能设置全关位，阀门全关位为默认状态。
当DIP 开关拨到Jog位置时，定位器的二极管的状态为黄－红－红－绿。
此时用户再用Jog按钮↑↓手动调节阀门至所期望的100％，阀门到位后，同时按↑和↓按钮，这时阀门自动进行调整，等调整结束后二极管的状态回到黄－红－红－绿，再重新进行100％的设定，设定完成后，同时按↑和↓按钮，阀门进行自动调整。
调整完毕后，二极管的状态以绿色开始。
这表明手动调试完成，定位器正常。
7、就地手动操作QUICK-CAL按钮和↑和↓三个按钮同时按住三妙钟，二极管的状态黄－绿－红－红，此时松开三个按钮，就可以用↑和↓进行阀门开关操作。
按QUICK-CAL按钮即可退出手动操作，恢复自动状态。
福斯FLOWSERVE阀门定位器福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字 - 通用，IS 和 EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如 PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。
P-1700 和 1720 型阀门的内部零件采用不锈钢制造，而P-1710 和 P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在 P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有 PID 控制的2000 数字定位器品牌 Logix说明福斯 Logix 2000 是一款具有板载 PID 控制的数字定位器。
通信方式为 4-20mA 或Modbus。
阀门上安装的 PID 控制器每秒更新阀杆次，从而减少了控制系统延迟。
Logix3200IQ 数字定位器 3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌 Logix说明福斯 Logix 3200IQ 数字 HART? 定位器使用先进的 piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置 Logix 3200IQ。
LOGIX 3201IQ定位器 P/N：215809.999.000，SN：4107028LOGIX 3202IQ定位器 P/N：221734.999.000，SN：4907010LOGIX 3203IQ定位器 P/N：216428.999.000，SN：610727定位器 P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌 Logix说明 The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌 Logix说明福斯 Logix 500 数字定位器是下一代本质安全型 Logix 500 系列的代表。
