博奥建筑CAD工程量使用指南
博奥建筑CAD工程量使用指南
一、引言
本文档旨在为使用博奥建筑CAD软件的用户提供详细的操作指南和工程量计算流程。
通过本指南，用户可以更好地掌握软件的使用方法并准确计算工程量，提高工作效率。
二、安装与设置
1：安装博奥建筑CAD软件
2：运行软件并进行初次设置
3：导入建筑图纸
三、CAD界面与基本操作
1：界面介绍
2：常用工具栏
3：视图操作
4：图层设置
5：对象选择与编辑
四、工程量计算基础
1：工程量计算概述
2： CAD中的工程量计算方法
3：标尺与测量工具的使用
4：钢筋数量计算方法
5：混凝土用量计算方法
6：墙体、地板、屋顶等其他构件的工程量计算方法五、工程量计算实例
1：样本图纸导入和准备工作
2：墙体工程量计算示例
3：地板工程量计算示例
4：屋顶工程量计算示例
5：钢筋工程量计算示例
六、常见问题与解答
1：工程量计算结果异常的可能原因及解决方法
2：如何调整工程量计算的精度
3：如何导出工程量计算结果
附件：
1：样本图纸文件（建议使用CAD格式）
2：相关参考资料和教程
法律名词及注释：
1：工程量计算：根据建筑图纸和相关规范，通过测量、计算
等方法确定建筑工程所需要的材料和施工量。
2： CAD软件：计算机辅助设计（Computer-ded Design）软件，用于电脑辅助设计和绘图。
定额规范说明及相应软件操作一、通用部分：：：1、税前项目费（税内独立费）和税后项目费（税外独立费）的输入（1）通过索引分部库，双击选择“税前项目工程”或“税后项目工程”，在该分段下输入相应的税前项目或税后项目；（2）输入的项目不收取管理费和利润，可将光标定位在“税前项目工程”或“税后项目工程”行，再点选右边功能按钮[ 取费率] ，点选[ 清空] 按钮，点选[ 保存] 即可。
2、结算工程的“合同外项目”输入（1）合同外项目：指投标文件中没有规定的签证项目，一般在做工程结算或审计的时候产生。
（2）通过索引分部库，双击“合同外项目工程”，在该分段下输入相应的项目。
3、材料结算或审计的差价处理规范规定：工程施工阶段的风险内容及其范围（幅度）合同有约定按约定，合同没约定的采用如下分摊原则：对于主要由市场价格波动导致的价格风险，承包人可承担5%以内（含5%）的材料基期价格风险，发包人承担5%幅度以外的材料基期价格风险。
如果存在价格调整的，调整部分仅计算差额及相应的税金。
（计入税前项目费用）材料差额计算公式：材料涨价：材料差额=市场价- 投标报价* （1+约定的风险系数5%）材料跌价：材料差额=市场价*（1+约定的风险系数）- 投标价清单2012 版做结算：需在档案管理点鼠标右键选择“导出结算工程”，然后在“材料信息”窗输入材料的结算价，软件自动计算结算价与投标价的差额，并计入取费表的“税前项目费”。
清单2012 版做审计：做审计前，必须先做结算，然后在档案管理点结算工程，用鼠标右键选择“导出审计工程”，然后在“材料信息”窗输入材料的审定价，软件自动计算结算价与投标价的差额，并计入取费表的“税前项目费”。
4、大型机械设备进出场及安拆费定额书中没有对应的“大型机械设备进出场费”的定额，仅规定套取相应的机械台班；软件已把相应的机械台班补充到定额库中，只需在技术措施中索引定额库找到“大型机械设备”分类，套取相应编号的机械定额即可。

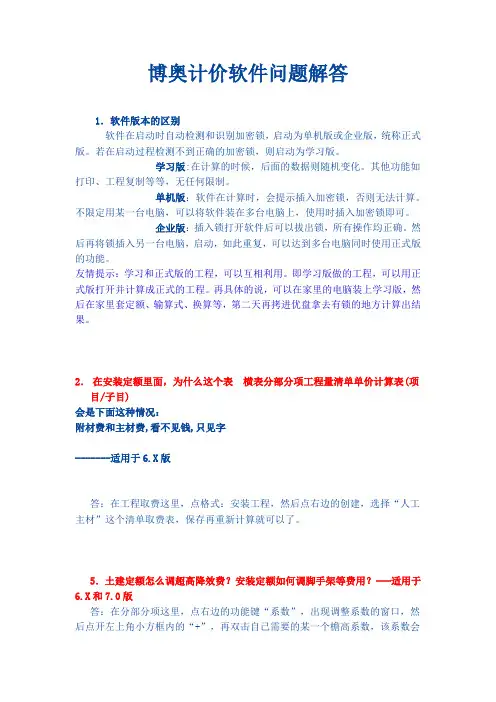

博奥软件问题处理1．软件版本的区别软件在启动时自动检测和识别加密锁，启动为单机版或企业版，统称正式版。
若在启动过程检测不到正确的加密锁，则启动为学习版。
学习版:在计算的时候，前面的十五条记录是正确的，后面的数据则随机变化。
其他功能如打印、工程复制等等，无任何限制。
换个说法，如果一个工程的数据多于十五行，在学习版的时候，只要不点计算，其实是和正式版一样的；如果工程的数据少于十五行，则完全一样。
友情提示：在学习版状态下，算式工程量和钢筋工程量的计算结果和正式版一样单机版：软件在计算时，会提示插入加密锁，否则无法计算。
不限定用某一台电脑，可以将软件装在多台电脑上，使用时插入加密锁即可。
友情提示：在软件启动为单机版后，可以将加密锁取下给别人用，然后录入定额、换算等，在需要计算时再插入加密锁。
企业版：插入锁打开软件后可以拔出锁，所有操作均正确。
然后再将锁插入另一台电脑，启动，如此重复，可以达到多台电脑同时使用正式版的功能。
友情提示：学习和正式版的工程，可以互相利用。
即学习版做的工程，可以用正式版打开并计算成正式的工程。
再具体的说，可以在家里的电脑装上学习版，然后在家里套定额、输算式、换算等，第二天再拷进优盘拿去有锁的地方计算出结果。
1．在安装定额里面，为什么这个表会是下面这种情况：-------适用于版答：在工程取费这里，点格式：安装工程，然后点右边的创建，选择“人工主材”这个清单取费表，保存再重新计算就可以了。
3.为什么工程每算一次，造价多一倍，定额重复一次？------适用于和版答：出现这种问题，是由于输了数字，不回车就直接计算，然后软件就提示出错，这时每点一次计算，定额就重复一次，造价也跟着多一倍了。
解决方法：退出软件再开，重新计算。
4. 为什么混凝土泵送定额，在计算后会消失？答：软件具备自动汇总计算混凝土泵送费的功能。
在分部分项那里，选中泵送砼定额，换算好配比后，配比后面的标志变成了“泵送砼”或“泵商砼”，存盘后，点右边的“附注”，选择相应的高度打勾并计算，软件自动将定额及工程量传送至措施清单“混凝土泵送费”这一项下面。

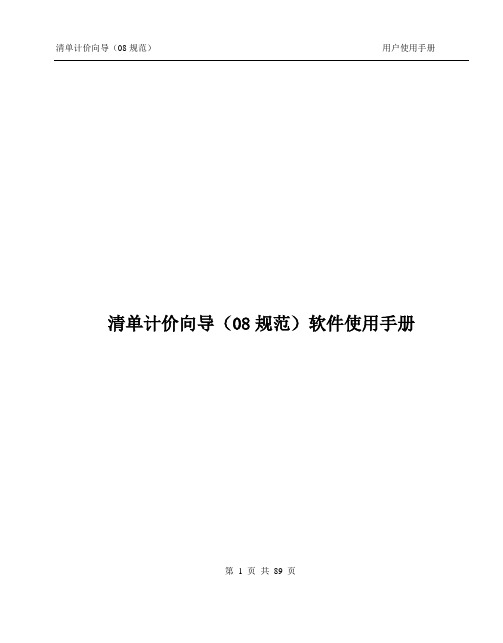

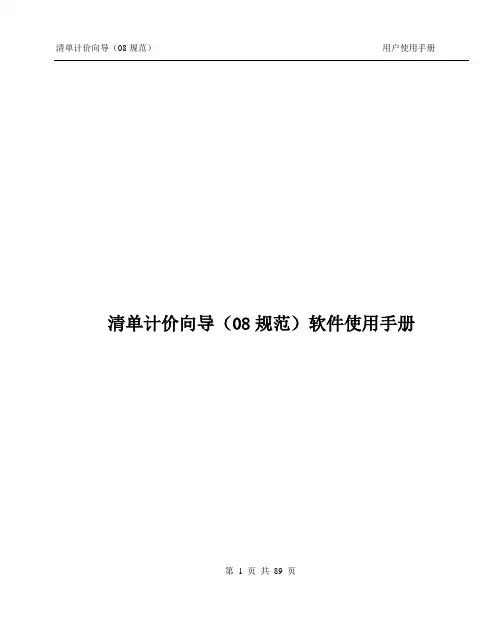

清单计价向导（08规范）软件使用手册第 1 页共89 页前言清单计价向导（08规范）软件是全面响应《工程量清单计价规范》（GB50500-2008）、【沪建市管〔2009〕79号】关于贯彻实施《建设工程工程量清单计价规范》（GB 50500-2008）有关事项的通知，通过工程造价管理专业知识和软件编程技术的完美结合而成功开发的工程造价软件。
随着上海清单计价软件产品日趋成熟、功能更加完善，“用户至上，技术领先，质量可靠”始终是我们的服务宗旨。
软件将以全新界面与工程造价工作者亲密接触，将工程造价人员从繁重的工作中解脱出来，兴安得力将以最优质软件产品和最优秀的服务，支持您的工作。
本软件具有以下特点：1、规范严谨：全面响应上海市贯彻实施《建设工程工程量清单计价规范》（GB50500-2008）。
2、量身定制：全面支持上海电子招投标系统。
3、易学易用：直观清晰的界面布局引导你从新建一个项目文件直至报表输出。
4、造价掌控：实用的动态费用跟踪功能让你随时掌握工程造价，造价控制易如反掌。
5、关联操作：定额录入后即刻提醒你关联操作，如附注换算、增减换算、相关模版定额等，避免漏套漏算。
6、换算灵活：材料规格、混凝土、砂浆、商品砼、附注、增减、系数等等换算功能齐全。
7、投标检查：生成投标文件前的符合性检查功能确保你顺利生成投标文件避免无谓失误。
8、指标统计：造价指标分析功能为你的决策提供统计数据，你的经验在这里得到印证和积累。
9、Excel支持：各项表格内容、报表随时可以导出成Excel文档，方便你复核、校验。
第 2 页共89 页清单计价向导（08规范）用户使用手册目录第一章软件安装卸载 (6)1.软件安装前的准备工作 (6)2.安装软件 (6)3.注册软件 (6)4.卸载软件 (8)第二章软件操作流程 (10)1.新建工程 (10)2.项目概况 (12)3.设置综合单价公式 (14)4.分部分项工程量清单 (16)5.措施项目 (18)6.其他项目 (20)7.规费与税金 (24)8.检查费用 (26)9.打印报表 (26)第三章软件基础操作 (29)1.设置项目结构 (29)2.设置项目参数 (30)3.输入清单 (31)4.输入定额 (33)5.输入工程量 (38)6.工程内容与项目特征 (40)7.定额换算 (42)8.使用清单指引 (52)9.新建与保存文件 (53)10.工料机价格的确定与调整 (56)第四章软件高级操作 (64)1.编辑临时子目 (64)2.编辑基数表达式 (66)3.设置建筑超高 (67)4.设置安装综合系数 (69)5.清单自动匹配导入 (72)6.文件合并 (75)7.管理工程模版 (77)第五章上海电子招投标应用 (79)1.响应招标材料要求（响应红勾、黑勾） (79)2.导入导出招标投标文件 (81)3.更新电子招标文件 (83)第 4 页共89 页4.检查招投标文件符合性 (85)第六章投标文件编制流程介绍 (88)1.投标文件编制流程 (88)2.电子招投标系统流程介绍 (89)第 5 页共89 页清单计价向导（08规范）用户使用手册第一章软件安装卸载1. 软件安装前的准备工作在安装软件之前请先核对产品内容，以方便您能正常安装软件。

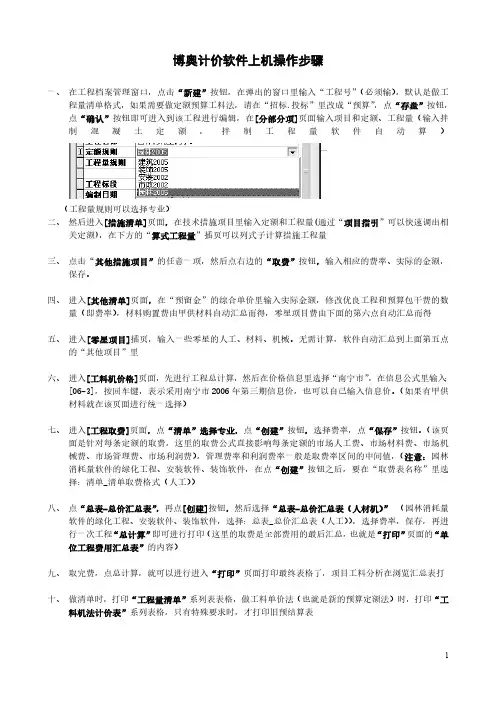

博奥计价软件上机操作步骤一、在工程档案管理窗口，点击“新建”按钮，在弹出的窗口里输入“工程号”（必须输），默认是做工程量清单格式，如果需要做定额预算工料法，请在“招标.投标”里改成“预算”，点“存盘”按钮，点“确认”按钮即可进入到该工程进行编辑，在[分部分项]页面输入项目和定额、工程量（输入拌制混凝土定额，拌制工程量软件自动算）（工程量规则可以选择专业）二、然后进入[措施清单]页面，在技术措施项目里输入定额和工程量(通过“项目指引”可以快速调出相关定额)，在下方的“算式工程量”插页可以列式子计算措施工程量三、点击“其他措施项目”的任意一项，然后点右边的“取费”按钮，输入相应的费率、实际的金额，保存。
四、进入[其他清单]页面，在“预留金”的综合单价里输入实际金额，修改优良工程和预算包干费的数量（即费率），材料购置费由甲供材料自动汇总而得，零星项目费由下面的第六点自动汇总而得五、进入[零星项目]插页，输入一些零星的人工、材料、机械。
无需计算，软件自动汇总到上面第五点的“其他项目”里六、进入[工料机价格]页面，先进行工程总计算，然后在价格信息里选择“南宁市”，在信息公式里输入：[06-3]，按回车键，表示采用南宁市2006年第三期信息价，也可以自己输入信息价。
（如果有甲供材料就在该页面进行统一选择）七、进入[工程取费]页面，点“清单”选择专业，点“创建”按钮，选择费率，点“保存”按钮。
（该页面是针对每条定额的取费，这里的取费公式直接影响每条定额的市场人工费、市场材料费、市场机械费、市场管理费、市场利润费），管理费率和利润费率一般是取费率区间的中间值，（注意：园林消耗量软件的绿化工程、安装软件、装饰软件，在点“创建”按钮之后，要在“取费表名称”里选择：清单_清单取费格式（人工））八、点“总表-总价汇总表”，再点[创建]按钮，然后选择“总表-总价汇总表（人材机）”（园林消耗量软件的绿化工程、安装软件、装饰软件，选择：总表_总价汇总表（人工）），选择费率，保存，再进行一次工程“总计算”即可进行打印（这里的取费是全部费用的最后汇总，也就是“打印”页面的“单位工程费用汇总表”的内容）九、取完费，点总计算，就可以进行进入“打印”页面打印最终表格了，项目工料分析在浏览汇总表打十、做清单时，打印“工程量清单”系列表表格，做工料单价法（也就是新的预算定额法）时，打印“工料机法计价表”系列表格，只有特殊要求时，才打印旧预结算表◆十三、分部分项（上图）◆十四、技术措施项目十五、其他措施项目绿化：园林：十六、其他项目十七、零星项目十九、例子工程所用到的一些操作1.算式工程量如何调出：点“工作”——“算式工程量”即可，使用方法和旧5.0相同，也可以在分部分项下窗口“算式工程量计算”进行计算。

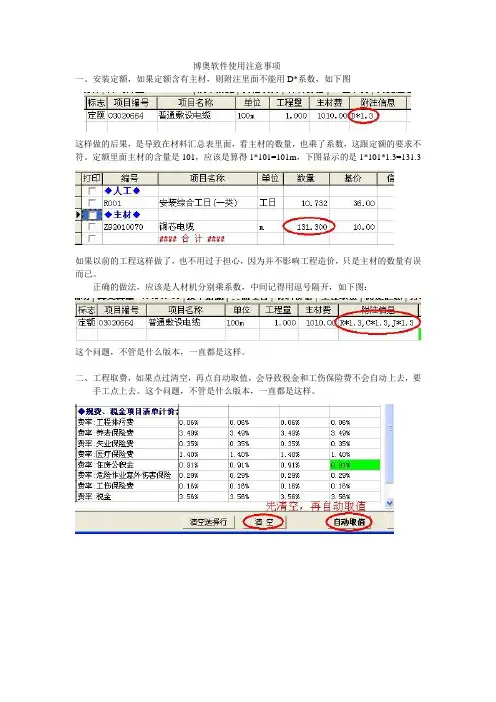

博奥软件使用注意事项
一、安装定额，如果定额含有主材，则附注里面不能用D*系数，如下图
这样做的后果，是导致在材料汇总表里面，看主材的数量，也乘了系数，这跟定额的要求不符。
定额里面主材的含量是101，应该是算得1*101=101m，下图显示的是1*101*1.3=131.3
如果以前的工程这样做了，也不用过于担心，因为并不影响工程造价，只是主材的数量有误而已。
正确的做法，应该是人材机分别乘系数，中间记得用逗号隔开，如下图：
这个问题，不管是什么版本，一直都是这样。
二、工程取费，如果点过清空，再点自动取值，会导致税金和工伤保险费不会自动上去，要
手工点上去。
这个问题，不管是什么版本，一直都是这样。
三、算式工程量，传送到分部分项以后会变，如下图，148.5传到分部以后，变成了1.487
这种现象，是由于软件先每条算式四舍五入，然后才汇总传送引起的，即：
24.45/100=0.245
56.25/100=0.563
8.86/100=0.089
16.5/100=0.165
42.45/100=0.425
0.245+0.563+0.089+0.165+0.425=1.487。
博奥工程量清单计价软件操作指南目录第一章公司简介 (1)第二章软件介绍 (2)2.1软件组成与安装 (2)2.1.1系统需求 (2)2.1.2软件组成 (2)2.1.3版本说明 (2)2.1.4软件安装 (2)2.1.5软件卸载 (4)第三章软件界面介绍 (5)3.1主菜单 (5)[系统] (5)[编辑] (8)[工作] (9)[窗口] (10)[帮助] (10)3.2工具图标 (11)3.3输入模块 (13)3.4快速功能键说明 (13)第四章软件功能模块说明 (15)4.1软件操作流程 (15)4.2建立工程档案 (16)4.3分部分项工程量清单输入 (21)4.3.1功能键说明 (22)4.3.2功能按键说明 (22)4.3.3分析窗功能说明 (28)4.4输入分部分项工程量 (33)4.4.1分部名称输入 (33)4.4.2输入工程项目 (36)4.4.3输入定额子目 (37)4.4.4建立补充定额子目 (37)4.4.5工程量输入 (39)4.4.6土建混凝土拌制/搅拌机 (39)4.4.7土建超高增加费 (39)4.4.8泵送费自动计算和装饰装修的垂直运输机械费自动汇总 (40)4.4.9商品砼的换算 (40)4.4.10多专业工程合并（拿土建和装饰两专业工程举例） (41)4.5措施项目清单输入 (41)4.6其他项目清单输入 (43)4.7信息价输入 (44)4.8工程取费 (46)4.9浏览报表 (48)4.10编制说明 (49)4.11清单结算 (50)4.12打印报表设计及输出 (50)第五章管理中心--数据库维护 (57)第六章单独装修专业 (58)第七章安装专业 (59)第八章园林专业 (60)第九章问题解答及操作技巧 (61)如何导入EXCEL格式的电子招标文件？ (61)定额法工程与清单法工程如何转换？ (61)清单、消耗量软件可以用定额计价方式做预算吗？ (61)如何调整清单项目综合单价？ (62)不套取定额子目能直接输入清单项目的综合单价吗？ (62)可否将信息价作为定额基价使用？ (63)可以直接修改定额基价或材料基价吗？ (63)如何处理甲供材料？ (63)可以统计三材（水泥、钢材、木材）用量和价格吗？ (63)如何换算定额材料？ (64)临时输入的信息价如何保存，以备下次使用？ (64)如何用原来的算式法计算工程量？ (64)如何生成招标文件？ (64)如何生成投标文件（如何刻光盘）？ (64)如何检查综合单价是否正确？ (64)如何输入“工作容”？ (64)定额子目的取费费率可以修改吗？ (64)如何复制/删除选定好的项目或定额子目？ (65)如何输入措施项目？ (65)如何从下载各地材料信息价？ (65)如何对清单工程进行结算？ (65)如何反映软件问题？ (66)如何升级/更新软件程序？ (66)如何将报表生成EXCEL电子文档？ (66)如何建立个性背景图？ (66)如何取消同步计算功能，提高运行速度？ (67)如何单独修改某条项目的费率？ (67)如何自动对项目编码进行排序？ (67)如何恢复被误删除的工程？ (67)如何建立补充项目或定额子目？ (67)如何备份材料信息价？ (68)单位不显示如何处理？ (68)如何强行修改报表数据？ (69)如何将材料、主材、设备直接作为补充定额使用？ (69)第十章技术支持 (70)第一章公司简介博奥软件()是一家以工程软件开发为主业，兼营计算机软硬件销售、网络集成、综合布线、承接工程预结算、工程施工组织设计等业务的高科技公司，公司全体员工经过多年不懈努力，成功地开发出一系列优秀软件产品，赢得了广大用户的信赖和支持。
博奥2014版使⽤⼿册博奥⼯程系列软件（第⼋册）实操⼿册2014年02⽉12⽇⽬录⼀、博奥清单计价2014(2014.01.17)版功能说明及操作步骤................................ - 2 -1、在⼯程档案管理窗⼝，可设置存储路径隐藏或显⽰。
(2)2、导出的⼯程是以G CF后缀名 (2)3、取消博奥清单集成⼯具，如何导出⼴西商务标或造价成果备案 (3)4、导⼊以G CF为后缀名的压缩⼯程或以GXZB为后缀名的招标⽂件-4-5、新建⼯程时增加了⼯程特征的编辑 (4)6、在编辑资料窗⼝增加了总价项⽬进度⽀付分解表 (5)7、在算式算量窗⼝把分部分项、税前项⽬、单价措施分别列出 (5)8、在算式算量的下属栏增加了算式⼯程量，作何⽤意？ (5)9、分部分项、税前项⽬、单价措施的⼦⽬信息栏增加【定额换算】 . -6-10、索引功能的改进 (6)11、增加了锁项功能 (7)12、改善导⼊EXCEL功能 (7)13、整体换的调整 (8)14、增加“运输”功能 (9)15、安装⼯程⾥，增加了设置地形系数 (10)16、完善调价功能的使⽤ (10)17、设置主要项⽬，可设置隐藏或显⽰在窗⼝。
(12)18、可设置哪些分部显⽰与隐藏 (13)19、税前项⽬⾃动扣除管理费及利润 (13)20、材料价格窗⼝增加了【送⼄供】功能 (14)21、在同⼀单位⼯程⾥，可增加多个专业的取费 (15)22、在【帮助】菜单⾥，增加了【⽂件汇编】 (17)23、【系统】菜单：增加【⼯程设置】功能 (17)24、如何快速输⼊定额？ (17)25、关于商品砼的处理 (18)26、混凝⼟拌制分混凝⼟搅拌机拌制和现场搅拌站拌制 (18)27、建筑⼯程和单独承包的装饰装修⼯程的垂直运输如何计取？ (19)⼀、博奥清单计价2014(2014.01.17)版功能说明及操作步骤1、在⼯程档案管理窗⼝，可设置存储路径隐藏或显⽰。
