换热器制造工艺

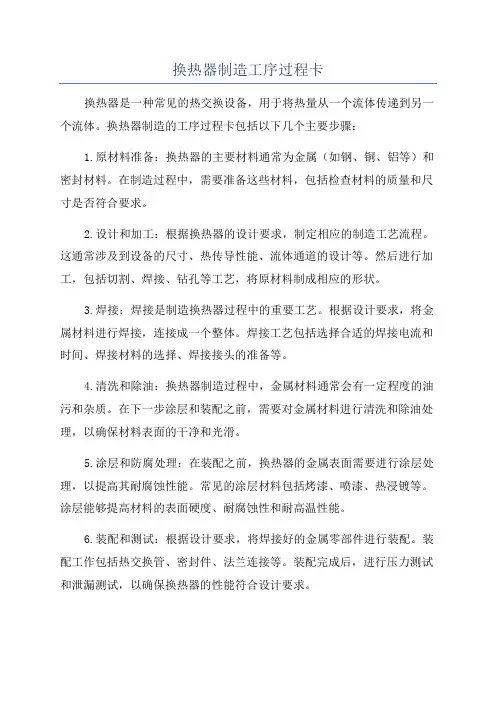

换热器制造工序过程卡换热器是一种常见的热交换设备，用于将热量从一个流体传递到另一个流体。

换热器制造的工序过程卡包括以下几个主要步骤：1.原材料准备：换热器的主要材料通常为金属（如钢、铜、铝等）和密封材料。

在制造过程中，需要准备这些材料，包括检查材料的质量和尺寸是否符合要求。

2.设计和加工：根据换热器的设计要求，制定相应的制造工艺流程。

这通常涉及到设备的尺寸、热传导性能、流体通道的设计等。

然后进行加工，包括切割、焊接、钻孔等工艺，将原材料制成相应的形状。

3.焊接：焊接是制造换热器过程中的重要工艺。

根据设计要求，将金属材料进行焊接，连接成一个整体。

焊接工艺包括选择合适的焊接电流和时间、焊接材料的选择、焊接接头的准备等。

4.清洗和除油：换热器制造过程中，金属材料通常会有一定程度的油污和杂质。

在下一步涂层和装配之前，需要对金属材料进行清洗和除油处理，以确保材料表面的干净和光滑。

5.涂层和防腐处理：在装配之前，换热器的金属表面需要进行涂层处理，以提高其耐腐蚀性能。

常见的涂层材料包括烤漆、喷漆、热浸镀等。

涂层能够提高材料的表面硬度、耐腐蚀性和耐高温性能。

6.装配和测试：根据设计要求，将焊接好的金属零部件进行装配。

装配工作包括热交换管、密封件、法兰连接等。

装配完成后，进行压力测试和泄漏测试，以确保换热器的性能符合设计要求。

7.填充介质：根据客户的需求和设备使用环境，填充合适的介质。

常见的介质包括水、蒸汽、空气等。

填充介质后，进行再次测试，确保介质流动和温度变化符合设计要求。

8.包装和出厂：最后一步是对换热器进行包装和出厂。

根据客户要求，用适当的材料进行包装，以保护换热器的表面。

然后进行最后的检查，确保换热器的外观和性能符合要求，准备发货给客户。

总之，换热器制造的工序过程包括原材料准备、设计和加工、焊接、清洗和除油、涂层和防腐处理、装配和测试、填充介质、包装和出厂等步骤。

每个步骤都需要严格控制和测试，以确保最终制造出的换热器具有良好的质量和性能。

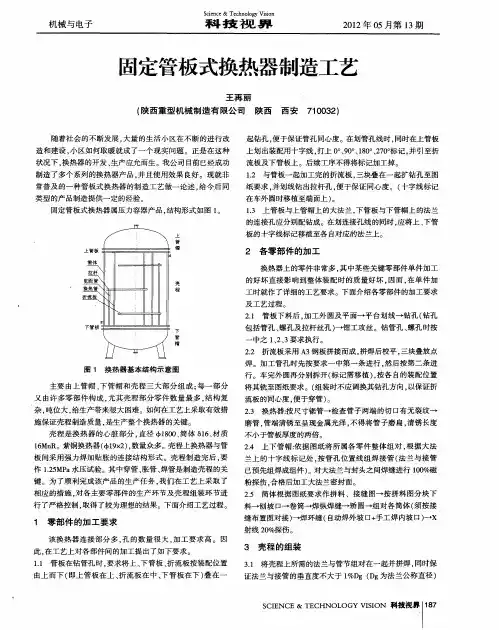

2012年05月第13期科技视界Science &Technology Vision随着社会的不断发展,大量的生活小区在不断的进行改造和建设,小区如何取暖就成了一个现实问题。

正是在这种状况下,换热器的开发、生产应允而生。

我公司目前已经成功制造了多个系列的换热器产品,并且使用效果良好。

现就非常普及的一种管板式换热器的制造工艺做一论述,给今后同类型的产品制造提供一定的经验。

固定管板式换热器属压力容器产品,结构形式如图1。

图1换热器基本结构示意图主要由上管帽、下管帽和壳程三大部分组成;每一部分又由许多零部件构成,尤其壳程部分零件数量最多,结构复杂,吨位大,给生产带来很大困难。

如何在工艺上采取有效措施保证壳程制造质量,是生产整个换热器的关键。

壳程是换热器的心脏部分,直径ϕ1800、筒体δ16、材质16MnR。

紫铜换热器(ϕ19×2),数量众多。

壳程上换热器与管板间采用强力焊加贴胀的连接结构形式。

壳程制造完后,要作1.25MPa 水压试验。

其中穿管、胀管、焊管是制造壳程的关键。

为了顺利完成该产品的生产任务,我们在工艺上采取了相应的措施,对各主要零部件的生产环节及壳程组装环节进行了严格控制,取得了较为理想的结果。

下面介绍工艺过程。

1零部件的加工要求该换热器连接部分多,孔的数量很大,加工要求高。

因此,在工艺上对各部件间的加工提出了如下要求。

1.1管板在钻管孔时,要求将上、下管板、折流板按装配位置由上而下(即上管板在上、折流板在中、下管板在下)叠在一起钻孔,便于保证管孔同心度。

在划管孔线时,同时在上管板上划出装配用十字线,打上0°、90°、180°、270°标记,并引至折流板及下管板上。

后续工序不得将标记加工掉。

1.2与管板一起加工完的折流板,三块叠在一起扩钻孔至图纸要求,并划线钻出拉杆孔,便于保证同心度。

(十字线标记在车外圆时移植至端面上)。

1.3上管板与上管帽上的大法兰,下管板与下管帽上的法兰的连接孔应分别配钻成。

管壳式换热器制造工艺规程1、主题内容与适用范围：本规程规定了本公司管壳式换热器组装制造中的具体工艺要求外，还应执行JB3343《高压加热器技术条件》，JB8184《汽轮机低压加热汽技术条件》，JB7838《热网加热器》等标准中的规定。

2、引用标准：《固定式压力容器安全技术监察规程》——TSG《管壳式换热器》——GB151-2011《固定式压力容器》——GB150-20143、基本要求管壳式换热器主要受压部分的焊接接头分为A、B、C、D、E五类，按下图所示。

a) 壳体圆筒部分的纵向接头、球形接头与圆筒连接的环向接头、各类凸形封头中的所有拼焊接头以及嵌入式接管与壳体对接连接的接头，均属A类焊接接头。

b) 壳体部分的环向接头、锥形封头小端与接管连接的接头、长颈法兰与接管连接的接头，均属B类焊接接头，但已规定为A类的焊接接头除外。

c) 平盖、管板与圆筒非对接连接的接头，法兰与壳体、接管连接的接头，内封头与圆筒的搭接接头，均属C类焊接接头。

d) 接管、人孔、凸缘、补强圈等与壳体连接的接头，均属D类焊接接头，但已规定为A、B类的焊接接头除外。

e）非受压元件吊耳、支座垫板与压力容器连接的焊缝，均属E类焊接接头。

3.1 对不同板厚对接的规定：a) 下列不同板厚必须削薄厚板：当2≤10mm，且1-2＞3mm及2＞10mm且1-2≥0.3n 或＞5mm时,必须削薄厚板：削薄形式分单面削薄和双向削薄。

见图2。

b) 下列不同板厚对接无须削薄：当≤10mm且1-2≤3mm及2＞10mm且1-2≤0.32或≤5mm时,无须削薄板厚,且对口错边量b以较薄板厚度为基准确定。

在测量对口错边量时，不应计入两板厚度的差值。

3.2 筒节长度应不小于300mm。

组装时不应采用十字焊缝，相邻圆筒的A类焊缝的距离（或封头A类焊缝，焊缝的端点与相邻圆筒A类焊缝的距离）应大于名义厚度n 的三倍，且不小于100mm，（当板厚不同时，n按较厚板计算）。

{生产工艺流程}换热器制造工艺指导流程换热器制造工艺指导流程包括以下主要步骤：1.设计和规划：首先，根据客户的要求和工艺参数，设计一个合适的换热器，并制定详细的工艺流程。

这包括选择材料、确定尺寸和形状、计算换热系数和压降等。

此外，还需要进行热力和流体力学分析，以确保换热器的性能和安全。

2.材料选购：根据设计要求，选择合适的材料，如不锈钢、碳钢、铜等，并购买所需的材料。

3.材料准备：将材料剪切、切割和修整至预定尺寸，并对接触面进行打磨、锉削和抛光，以确保接触面的平整度和光滑度。

4.组装焊接：将准备好的材料按照设计要求进行组装焊接。

这可能包括点焊、氩弧焊、电阻焊等不同的焊接方法。

焊接时需要注意焊缝的质量和焊接强度，以确保换热环境的安全和稳定。

5.绝热层安装：在换热器表面安装绝热层，以减少热能的散失。

绝热材料可以是玻璃纤维、岩棉、硅胶等。

6.压力测试和质量检验：组装和焊接完成后，对换热器进行压力测试，以确保其在设计压力下的安全运行。

同时，进行各项质量检验，如外观检查、尺寸检测、材质鉴定、焊缝检测等。

7.表面处理和防腐：对换热器进行表面处理，如喷涂防锈漆、烤漆等，以增加外观质量和防止腐蚀。

8.装配和测试：将换热器的各个部件进行装配，并进行功能和性能测试，以确保其满足设计要求和客户需求。

9.包装和交付：对换热器进行包装，以保护其在运输过程中的安全。

同时，制作产品说明书，并将换热器交付给客户。

10.售后服务：在交付后，及时响应客户的需求和问题，并提供相关的技术支持和维修服务。

以上就是换热器制造工艺指导流程的主要步骤。

在实际操作中，还需要根据具体的项目和要求进行调整和优化。

对于每个步骤，都需要严格遵守相关的工艺标准和质量控制要求，以确保产品的质量和安全性。

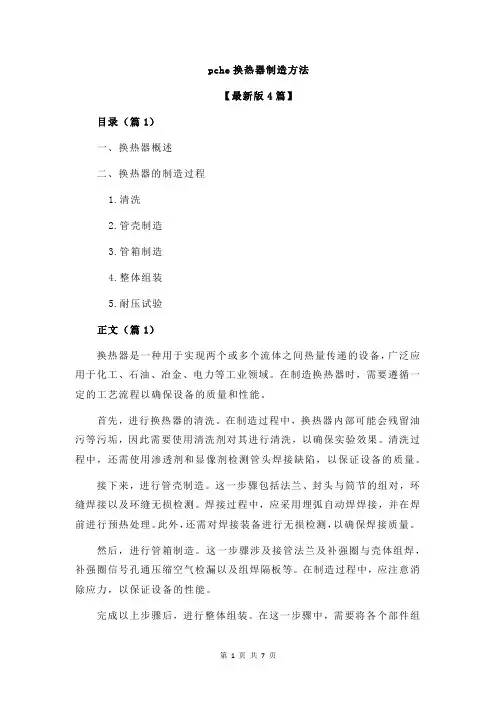

pche换热器制造方法【最新版4篇】目录（篇1）一、换热器概述二、换热器的制造过程1.清洗2.管壳制造3.管箱制造4.整体组装5.耐压试验正文（篇1）换热器是一种用于实现两个或多个流体之间热量传递的设备，广泛应用于化工、石油、冶金、电力等工业领域。

在制造换热器时，需要遵循一定的工艺流程以确保设备的质量和性能。

首先，进行换热器的清洗。

在制造过程中，换热器内部可能会残留油污等污垢，因此需要使用清洗剂对其进行清洗，以确保实验效果。

清洗过程中，还需使用渗透剂和显像剂检测管头焊接缺陷，以保证设备的质量。

接下来，进行管壳制造。

这一步骤包括法兰、封头与筒节的组对，环缝焊接以及环缝无损检测。

焊接过程中，应采用埋弧自动焊焊接，并在焊前进行预热处理。

此外，还需对焊接装备进行无损检测，以确保焊接质量。

然后，进行管箱制造。

这一步骤涉及接管法兰及补强圈与壳体组焊，补强圈信号孔通压缩空气检漏以及组焊隔板等。

在制造过程中，应注意消除应力，以保证设备的性能。

完成以上步骤后，进行整体组装。

在这一步骤中，需要将各个部件组装在一起，形成一个完整的换热器。

组装过程中，应注意确保各个部件的连接稳固，以保证设备的使用寿命。

最后，进行耐压试验。

这一步骤的目的是在超设计压力下，考核缺陷是否会发生快速扩展造成破坏或开裂造成泄漏，检验密封结构的密封性能。

试验过程中，应严格按照相关规定进行，以确保试验结果的准确性。

总之，在制造换热器时，应遵循一定的工艺流程，包括清洗、管壳制造、管箱制造、整体组装和耐压试验等步骤。

目录（篇2）一、换热器概述二、换热器的制造过程1.清洗2.管壳制造3.管箱制造4.整体组装5.耐压试验正文（篇2）换热器是一种用于实现两个或多个流体之间热量传递的设备，被广泛应用于化工、石油、电力等工业领域。

在制造换热器时，需要遵循一定的工艺流程以确保设备的性能和安全。

首先，进行换热器的清洗。

清洗的目的是去除表面的污垢和油污，防止影响实验效果。

换热器制造工艺指导流程第一步：准备工作在制造一个换热器之前，需要进行一些准备工作。

首先，需要确定所需换热器的规格和型号，包括换热器的尺寸、材料、工作条件等。

其次，需要制定详细的制造计划，并确定相关的生产设备和工艺流程。

还需要准备好所需的材料、工具和人员。

第二步：材料准备换热器的制造要使用到各种材料，包括金属管道、冷却介质、绝缘材料等。

在开始制造工作之前，需要对这些材料进行检查和准备，确保其质量和数量符合要求。

第三步：加工制造首先进行的是金属管道的加工制造。

这包括对管道进行切割、弯曲、焊接、打磨等工序，以符合设计要求和尺寸精度。

接下来是对各个零部件进行加工和组装，包括换热器的外壳、隔板、管道支撑等。

在这个过程中，需要确保各个零部件的尺寸和质量符合要求，并进行必要的检验和测试。

第四步：焊接工艺换热器的焊接工艺是整个制造过程中最重要的环节之一、焊接工艺的合理选择和操作可以保证换热器的密封性和可靠性。

在进行焊接之前，需要对焊接材料和设备进行检查和准备。

然后按照焊接工艺规程进行焊接作业，包括焊缝的准备、焊接电流和电压的控制等。

焊接完成后，还需要对焊缝进行检测，确保其质量和可靠性。

第五步：组装和安装在完成零部件的加工和焊接之后，需要对它们进行组装和安装。

这包括对各个零部件进行清洁和处理，以保证其表面的洁净度和光滑度。

然后进行零部件的组装，包括换热器的外壳和管道的安装等。

组装完成后，还需要进行总体调试和测试，以确保换热器的性能和功能正常。

第六步：质量检测在换热器制造过程中，还需要进行质量检测和控制。

这包括对原材料的质量进行检测，对加工和焊接过程进行检测和控制，以及对最终产品进行检测和测试等。

通过这些检测和控制措施，可以确保换热器的质量，提高其可靠性和使用寿命。

第七步：包装和运输最后一步是对换热器进行包装和运输。

在包装过程中，需要对换热器的各个零部件进行保护，以防止在运输过程中受到损坏。

包装完成后，还需要进行相应的标识和记录，以便于追溯和检查。

换热器制作工作流程热器是一种用于加热流体的装置，可以在工业生产、建筑供暖、汽车等领域广泛应用。

换热器制作是一个复杂的工艺过程，涉及材料选择、设计、加工制造、装配调试等多个环节。

本文将详细介绍换热器制作的工作流程，以便读者更好地了解这一过程。

一、设计阶段设计是换热器制作的第一步，其重要性不言而喻。

在设计阶段，需要确定换热器的种类、规格和工作参数，制定详细的设计方案。

1.确定换热器种类换热器种类繁多，常见的有板式换热器、壳管式换热器、管式换热器等。

不同种类的换热器适用于不同的工况和流体，因此需要根据使用要求来选择适合的种类。

2.确定换热器规格换热器的规格包括换热面积、流通流体的流量、工作压力、工作温度等参数。

这些参数需要根据具体的使用要求来确定，通常需要进行热力计算和流体力学分析。

3.制定设计方案在确定了换热器的种类和规格之后，需要制定详细的设计方案。

设计方案包括换热器的结构形式、材料选择、热交换管的布置方式、换热介质的流动方式等内容，需要综合考虑热传导、流体力学、材料力学等方面的知识。

二、材料选择材料选择是换热器制作中非常重要的一环，直接关系到换热器的性能和使用寿命。

根据设计方案确定好的材料种类和规格，需要进行采购和检验。

1.材料采购根据设计方案确定的材料种类和规格，需要去正规的供应商处进行采购。

在采购过程中需要注意材料的质量和规格是否符合要求。

2.材料检验材料采购回来后需要进行检验，主要包括外观检查、化学成分分析、力学性能测试等内容。

只有通过了检验的材料才能用于换热器的制作。

三、加工制造加工制造是换热器制作的核心环节，根据设计方案进行热交换管的加工、换热板的制作等工作。

1.热交换管加工热交换管是换热器中最关键的部件之一，根据设计方案的要求进行热交换管的加工。

通常热交换管会经过材料切割、成型、焊接等多道工序。

2.换热板制作对于板式换热器来说，换热板的制作也是非常重要的工序。

换热板通常由金属材料制成，需要进行切割、成型、加工等工序。

固定管板式换热器制造工艺摘要：为加快城市化的发展进程，需借助固定管板式换热器改造现有居民建筑供暖问题。

固定管板式换热器不仅可以传递物料热量，并具有节能、低温热能、高效益回收等方面优势。

因此本文主要从管板式换热器制造工艺角度出发，对其进行分析和概述。

关键词：固定管板；换热器；制造工艺；研究一、固定管板式换热器介绍固定管板式换热器分为上管帽、下管帽以及零件结构复杂、大吨位的壳程三个部分。

壳程作为换热器的核心，制作过程复杂，因此生产完毕还需要进行1.25MPa的水压试验。

壳程生产所使用的生产工艺，包含穿管、胀管以及焊管，再结合相应的措施，严格控制零部件生产环节以及壳程组装环节。

图 1 换热器基本结构示意图二、固定管板式换热器的零件要求固定管板式换热器由大量的孔连接而成，因此在对部件的加工工艺上，需要考虑以下几点要求：第一，为满足管板钻孔管孔同心度要求，需要按照自上而下的顺序放置上管板、折流板以及下管板；第二，为了保证同心度，可按照图纸要求将三块管板叠加在一起划线钻出拉杆孔。

三、固定管板式换热器零件加工固定管板式换热器质量的好坏，与零件的使用和加工具有密切的关联。

因此本文主要分析管板下料加工、折流板、换热器、上下管帽以及筒体等不同单件的加工工艺要求和工艺流程做相应概述：第一，管板下料结束后，需要对管板的外圆和平面以及平台划线进行加工，两者加工完毕之后，还需要对管孔螺孔以及拉杆丝孔等在内的钻孔进行加工，最后进行加工的便是钳工攻丝；第二，运用A3钢板通过点焊的方式拼接成折流板，在校平之后，将三块管板按照自上而下的顺序叠加，并根据图纸加工要求进行点焊；第三，关于换热器的加工，需要按照以下步骤进行：首先按照图纸的尺寸要求进行锯管，然后检查两端切口是否存在裂纹，如果没有则可以进行最后一步的磨管工作。

但需要注意的是管子在经过打磨之后，管子切口两端形状不能过扁，颜色需要呈现金属光泽，同时管端清锈长度要超过两倍的管板厚度；第四，上下管帽的加工，需要根据大法兰上的十字线标记管孔位置，焊接法兰和接管已预先组，还需要借助100%磁粉探伤，焊接大法兰和封头焊缝，进而加大法兰密封面；第五，对于筒体的加工，需按照拼料、接缝图、按拼料图分块下料、刨坡口、卷筒、焊纵焊缝、矫圆、组对各筒体、焊环缝、X射线 20%探伤等图纸要求的加工工艺步骤进行[1]。

绕管换热器芯体制作Q/GY-A/0-01-20101 领料、验收1.1芯体材料均应有钢材质量证明书，材质标记及质保书自编号。

1.2换热管如采用不锈钢焊接管应符合GB/T12771《输送流体用不锈钢焊接钢管》及GB151-1999附录C及订货技术协议的要求；并经图样要求的试验压力进行的整盘水压试验，如图样有要求对换热管进行复验的，必须复验合格后领用。

1.3 换热管拉到作业场所，作业人员先行进行认真的外观检查，如有质量问题及时提出。

1.4异型垫条需检查其缺口及缺口间距是否符合图纸要求。

1.5检查管板孔表面粗糙度，要求表面粗糙度Ra值不大于12.5μm，管板两面所有转角处均需倒角，不得有毛刺存在。

2 下料、切割2.1上下支承管下料时，按图样要求长度预留8～10 mm加工余量，套管预留5mm加工余量，端板下料按图样要求直径预留5mm加工余量.2.2切割根据不同的材质分别采用等离子或氧-乙炔切割，对于端板和筋板尽量采用数控等离子或数控氧-乙炔切割机切割，筋板切割时按图样尺寸留2mm加工余量。

2.3平垫条经拉直后按图样长短尺寸进行切割。

3金加工3.1上、下支承管、套管两端面加工平行度误差≤0.5mm，上支承管与套管配合度公差为0～0.15mm；3.2端板按比中心筒节内径小1.5-2mm加工，加工完端板外径后用车刀划出一个与支承管外径相同的圆。

3.3中心筒上所有需与其它零件相焊接的端面均需按焊接工艺要求制备坡口。

3.4上支承管与套管之间的销孔需配钻。

3.5中间筒节下料、滚圆、纵缝组对及筒体环缝的组对与前述艺02、艺03、艺04、艺05相同，筒体直线度要求0.5/1000mm并≤2mm。

4中心筒组装4.1按图样尺寸组对上、下端板，组对端板时至少检查对称的四个点相对中间筒端面的尺寸，要求误差在±1mm以内，并保证上、下端板与中间筒内表面的间隙均匀，检查合格后按焊接工艺对称分段施焊。

4.2组对下管板与下支承管及上管板与套管，要求下支承管和套管相对于上、下管板外径同心度偏差在1mm以内，垂直度偏差在0.5mm/300 mm以内；自检合格后按焊接工艺对称分段施焊。
