《机械设计基础》课程试题库一、填空题1.在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和小于等于其余两杆长度之和。
2.确定凸轮基圆半径的原则是在保证αmax≤[α]条件下，选择尽可能小的基圆半径。
3.一对齿轮传动中，大、小齿轮的齿根最大弯曲应力通常是不等的。
4.在设计V带传动时，V带的型号是根据计算功率和小带轮转速选取的。
5.对于两级斜齿圆柱齿轮传动，应使中间轴上的两个斜齿轮的旋向相同。
6.滚动轴承主要失效形式是疲劳点蚀和塑性变形。
7.在蜗杆传动中，一般蜗杆头数取Z1= 1、2、4 ，蜗杆头数越少，自锁性越好。
8.普通螺纹联接承受横向外载荷时，依靠接合面间的摩擦承载，螺栓本身受预紧力___作用，可能的失效形式为断裂。
9.平键联接中，两侧面是工作面，楔形键联接中，上下面是工作面。
10.对于闭式软齿面齿轮传动，主要按接触强度进行设计，而按弯曲强度进行校核。
11.蜗杆传动发热计算的目的是防止温升过高而产生齿面胶合失效。
12.带传动中，带上受的三种应力是拉应力，弯曲应力和离心拉应力。
最大应力发生在带的紧边开始绕上小带轮处。
13.链轮的转速高，节距大，齿数少，则链传动的动载荷就越大。
14.轴上的键槽通常采用铣削加工方法获得。
15.联轴器和离合器均可联接两轴，传递扭矩，两者的区别是前者在运动中不能分离，后者可以随时分离。
16.验算非液体摩擦滑动轴承的pv值是为了防止轴承过热而发生胶合；验算轴承速度v是为了防止轴承加速磨损或产生巨大热量。
普通三角形螺纹的牙型角为___60__度。
17.紧螺栓联接按拉伸强度计算时，考虑到拉伸应力和扭转切应力复合作用，应将拉抻载荷增大至___1.3____倍。
18.受轴向工作载荷的紧螺栓联接，设螺栓刚度C1远远小于被联接件的刚度C2，则不论工作载荷F接近___预紧力_____。
F是否变化，螺栓中的总拉力219.带传动中，带的弹性滑动是带传动的_____固有______特性，是_不可______避免的。

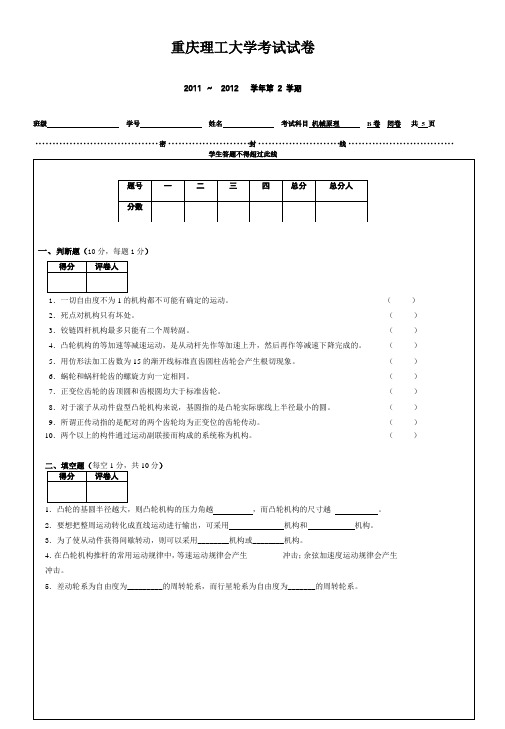

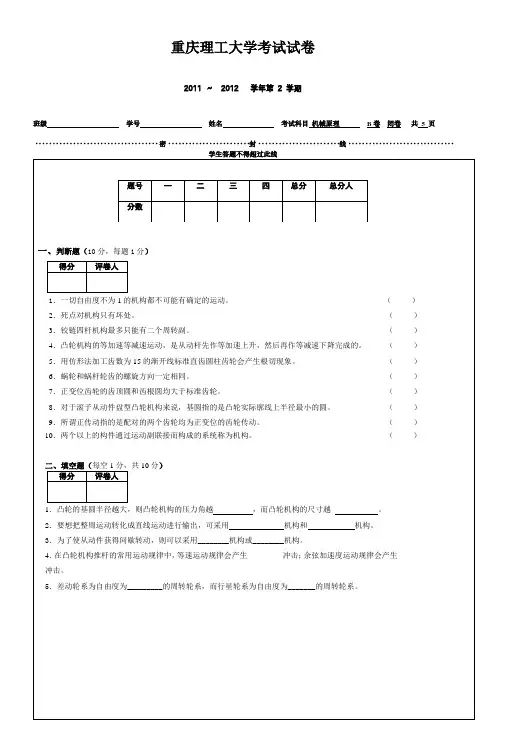

重庆理工大学考试试卷2011 ～2012 学年第2 学期班级学号姓名考试科目机械原理B卷闭卷共 5 页····································密························封························线·······························重庆理工大学考试试卷2011 ～ 2012 学年第 2 学期班级 学号 姓名 考试科目 机械原理 B 卷 闭卷 共 5 页···································· 密························封························线···························学生答题不得超过此线三、作图题（共28分）得分评卷人1．（5分）绘出图示破碎机的机构运动简图2．（7分）图示摆动导杆机构中，已知AB 杆为原动件，匀角速转动。
(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)的全部内容。
《机械设计基础》试题库一、填空题（机械原理部分）1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。
2．机构具有确定运动的条件是数目与数目相等.3．平面四杆机构的压力角愈，传力性能愈好。
4．平面四杆机构的传动角愈，传力性能愈好.5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。
6．在平面四杆机构中，用系数表示急回运动的特性.7．摆动导杆机构中,以曲柄为原动件时，最大压力角等于度，最小传动角等于度。
8．在摆动导杆机构中，若导杆最大摆角φ = 30°，则其行程速比系数K的值为9．四杆机构是否存在止点，取决于是否与共线。
10．在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构.11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构.12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。
13．以滑块为主动件的曲柄滑块机构有____个止点位置.14．凸轮机构主要由、、和三个基本构件组成。
15．盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。
16 .在凸轮机构中，从动件的运动规律完全由来决定。
17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。
大学考试试卷《机械设计基础》及答案3套2011年12月考试机械设计基础第一次作业一、单项选择题(本大题共100分，共 50 小题，每小题 2 分)1. 形成渐开线的圆称为( )。
A. 齿顶圆B. 基圆C. 分度圆D. 齿根圆2. 螺纹的标准是以( )为准。
A. 大径B. 中径C. 小径直径 D.3. 简单行星齿轮系的自由度数为( )。
A. 二个一个 B.C. 不变D. 零4. 被连接件受横向外力时，如采用普通螺纹连接，则螺栓可能失效的形式为( )。
A. 剪切破坏B. 拉断C. 拉扭断裂D. 挤压破坏5. 在设计凸轮机构时，要求承载能力大，耐磨损，应采用( )从动件。
A. 尖顶B. 滚子C. 平底D. 都不可以6. 蜗杆传动，为了提高传动效率，在一定限度内可采用( )。
A. 较小的蜗杆直径系数B. 较大的蜗杆分度圆上螺旋升角C. 较小的模数D. 较少的蜗杆头数7. 按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏概率最大为( )。
A. 1 ,B. 5 ,C. 10 ,D. 50 ,8. 齿面点蚀多半发生在( )。
A. 齿顶附近B. 齿根附近C. 节线附近D. 基圆附近9. 凸轮的基圆半径越小，则凸轮机构的压力角( )。
A. 增大B. 减小C. 不变D. 增大或减小10. 在螺纹连接中，同时拧上两个螺母是为了( )。
A. 提高强度B. 增大预紧力C. 防松D. 提高备用螺母11. 单级圆柱齿轮减速器，若主动轮1和从动轮2的材料和热处理均相同，则工作时，两轮齿根弯曲应力的关系是( )。
A. σ,σ F1F2B. σ,σ F1F2C. σ,σ F1F2D. σ?σ F1F212. 当齿轮中心距稍有改变时，( )保持原值不变的性质称为可分性。
A. 压力角B. 啮合角C. 传动比D. 分度圆直径13. 从经济观点考虑，只要能满足使用要求，应尽量选用( )轴承。
A. 球B. 圆柱C. 圆锥滚子D. 角接触14. 为保证四杆机构良好的机械性能，( )不应小于最小许用值。
一、选择题（每小题1分，共10分）1）进行轴的结构设计时，通常按（ ）来初步确定轴的直径。
A.轴的刚度B.弯曲强度C.扭转强度D. 轴上零件的孔径2）对于被联接件之一太厚，且需经常拆装的场合，宜采用（ ）联接。
A.普通螺栓B.双头螺柱C.螺钉D. 紧定螺钉3）在润滑良好的闭式齿轮传动中，常见的齿轮失效形式多为（ ）。
A. 齿面磨损B. 齿面胶合C. 齿面点蚀D. 轮齿折断4）V 带轮的最小直径min d d 取决于（ ）。
A. 带的型号B. 带的速度C. 主动轮转速D. 带轮结构尺寸5）在载荷冲击较大，且两轴轴线具有一定程度相对偏移量的情况下，宜采用（ ）联轴器。
A. 十字滑块联轴器B.弹性柱销联轴器C.万向联轴器D. 凸缘联轴器6）在轴的弯扭合成强度设计公式中，22)(T M α+中的折合系数α是考虑T 对M 的（ ）。
A. 大小不同B.方向不同C.循环特性不同D. 类型不同7）．普通螺栓联接在承受横向工作载荷时，主要靠（ ）来承受横向载荷。
A. 接合面间的摩擦力B.挤压力C.剪切力D. 拉力8．动压向心滑动轴承的偏心距e 将随着（ ）而减小。
A. 轴颈转速n 的增大或载荷F 的增大B.转速n 的增大或载荷F 的减小C.转速n 的减小或载荷F 的增大D.转速n 的减小或F 的减小9.齿轮传动引起附加动载荷和冲击振动的根本原因是（ ）。
A ．齿面误差 B.齿距误差 C.法节误差 D.中心距误差10.蜗杆传动若润滑不良，则传动效率将显著降低，并且可能加速轮齿的（ ）。
A.断裂B.磨损C.疲劳点蚀D.塑性变形二、填空题（每空1分，共15分）1． 销联接按照其功能，可分为定位销、_________和__________三类。
2． 影响零件寿命的主要因素有：材料的疲劳，__________以及相对运动零件接触表面的磨损等三大方面。
3． 受轴向变载荷的紧螺栓联接，在工作载荷F 和残余预紧力F 1不变的情况下，要提高螺栓的疲劳强度，可以减小_________或增大___________。
机械设计基础考试试题一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。
2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。
3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。
4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。
5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。
6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。
7.V带传动的主要失效形式是.打滑和疲劳断裂。
8.在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。
9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。
10.工作时只受弯矩不承受转矩的轴称为心轴。
二、选择题（每小题1分，共5分）二、选择题CBDBD1.渐开线标准齿轮的根切现象发生在。
A.模数较大时B.模数较小时C.齿数较少时D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。
A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。
A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。
A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。
A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。
每小题1分，共8分）三、判断提XXVXXXXV1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。
（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。
（3.在平键联接中，平键的两侧面是工作面。
（）4.斜齿圆柱齿轮的标准模数是大端模数。
《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。
答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。
答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。
答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。
答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。
答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。
重庆理工大学招收硕士研究生入学考试试题专用纸重庆理工大学2013年攻读硕士学位研究生入学考试试题参考答案及评分标准学院名称：重庆汽车学院学科、专业名称：机械工程考试科目： 801机械工程一（含机械原理、机械设计）（B卷）（共 6 页）一. 判断题（正确的用“√”，错误的用“×”填入括号内，本大题有10个小题，每小题1分，共10分）1.曲柄滑块机构，压力角越大，对机构的传力越有利。
【×】2.凸轮机构工作时有无刚性或柔性冲击完全取决于推杆的运动规律。
【√】3．正变位齿轮与标准齿轮相比其分度圆齿厚相同，齿根高较小。
【×】4．经过静平衡的回转件一定满足动平衡要求，反之亦然。
【×】5．铰链四杆机构在死点位置时，驱动力任意增加也不能使机构运动。
【√】6．当其他条件完全相同时，钢制零件的表面愈粗糙，其疲劳强度愈低。
【√】7.小径定心的矩形花键联接其大径处轴与孔有间隙。
【√】≤120。
此限制是为了保证链速的均匀性。
【×】8. 推荐链轮最大齿数zmax9. 离心离合器的工作原理是利用离心力的作用，当主轴达到一定转速时，能自动与从动轴接合或者能自动与从动轴分开。
【√】10. 变位蜗杆传动中，只是蜗杆改变尺寸，而蜗轮不改变尺寸。
【×】二. 选择题（选出一个正确的答案，并将其号码填在题干的括号内。
该大题有10个小题，每小题1分，共10分）1. 若机构中原动件的数目大于机构的自由度，则该机构。
①具有确定的运动，②运动不确定，③将卡住或破坏，④自由运动【③】2．铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，则其机架应取。
①最短杆②最短杆的相邻杆③最短杆的相对杆④任何一杆【②】3. 下述几种规律中，________既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
①等速运动规律②正弦加速运动规律③等加速等减速运动规律④余弦加速运动规律【②】4. 克服相同生产阻力时，机械系统实际驱动力F与理想驱动力F0的关系是：F F0。
1、两构件之间以线接触所组成的平面运动副,称为高副,它产生1个约束,而保留了2个自由度.5、行程速比系数K是表示铰链四杆机构急回性质的参数。
7、如图所示铰链四杆机构中，若机构以AB杆为机架时，为双曲炳机构；以CD杆为机架时,为双摇杆机构;以AD杆为机架时,为曲柄摇杆机构。
1、工作中只受弯矩不受扭矩的轴叫作心轴;只受扭矩不受弯矩的轴叫作传动轴;同时受弯矩和扭矩的轴叫作转轴。
3．链传动设计时，链条节数应选偶数(奇数、偶数）.链轮齿数应选奇数1。
带安装后，带在槽中的三个位置如图所示，正确的是（ A ）3．在当从动件运动规律为（ D ），会产生刚性冲击，其冲击发生运动（ D )部位。
A.匀加速或匀减速开始或转折处；B。
简谐运动开始或终止；C。
匀速运动全部推程段; D。
匀速运动开始或终止。
4．普通平键接联采用两个键时，一般两键间的布置角度为( B ）.A．90°B。
120°C.135°D.180°5．凸轮机构中，基圆半径是指凸轮转动中心到( D ）半径。
A. 理论轮廓线上的最大B。
实际轮廓线上的最大C. 实际轮廓线上的最小D。
理论轮廓线上的最小1. 尖底从动件的优点是无论凸轮为何种曲线都是与凸轮轮廓上所有点接触. (√）2. 带传动正常工作时不能保证准确的传动比，是因为带在带轮上易打滑。
（×）3. 斜齿圆柱齿轮强度按其法面齿形计算。
(√)4. 蜗杆传动的正确啮合条件之一是：蜗杆的螺旋线升角γ与蜗轮齿螺旋角β大小相等,方向相反。
(×）5. 在平面机构中，自由度的减少数就等于约束数。
（√)1. 试述齿轮传动的设计准则？（1）软齿面闭式齿轮传动：通常先按齿面接触疲劳强度进行设计，然后校核齿根弯曲疲劳强度。
1 （2）硬齿面式齿轮传动：通常先按齿根弯曲疲劳强度进行设计，然后校核齿面接触疲劳强度。
1 （3)高速重载齿轮传动，还可能出现齿面胶合，故需校核齿面胶合强度.0。
四、图示某齿轮减速器的主动轴，其转速n = 3000 r / min , 由一对角接触球轴承支承，已知轴承承受的径向载荷分别为Ｆr1 = 1000N , Ｆr2 = 2100N ,外加轴向载荷Fx = 900N , 求轴承1 和2所受轴向力Fa1和Fa2。
并在图上标出轴承内部轴向力Fs的方向。
（轴承内部轴向力Fs= 0.68Ｆr）（15分）.五、说明图（a）滚动轴承代号、图（b）滚子链标记中划线部分的含义(12分)6 2 0 8 12A --- 1×124 GB / 1243-- 97（a）( b )六、图示轮系，已知n1= 100 r / min, Z1 = 40，Z2 = 20，Z3 = 80，求行星架H的转速n H并说明行星架H的转向与轮1的转向相同还是相反。
（15分）七、、图(a)所示为直齿圆锥—斜齿圆柱齿轮两级减速器。
（共14分）（1）在图(a)中标注从动圆锥齿轮、从动斜齿轮的转向（n1为主动），标注从动斜齿轮的螺旋线方向，并分别说明这两个斜齿轮是左旋齿轮还是右旋齿轮。
（2）据图(a)，在图（ｂ）中标出两个圆锥齿轮所受的轴向力Fx 的方向。

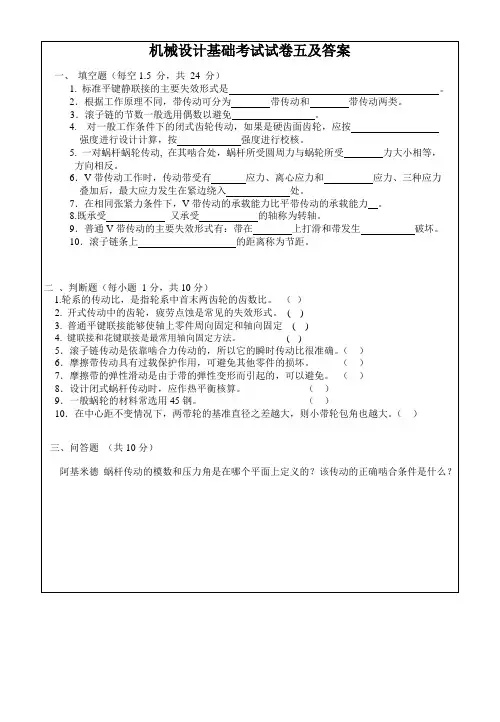

（a）(b)答案一、填空题1、较弱工作面的压溃2、摩擦 啮合3、采用过渡链节4、齿根弯曲疲劳 齿面接触疲劳5、轴向6、拉 弯曲 小带轮7、强8、转矩 弯矩 9、带轮 疲劳10、相邻两销轴中心二、是非题1× 2× 3× 4× 5× 6√ 7× 8√ 9× 10×三、阿基米德 蜗杆传动的模数和压力角是在中间平面上定义的。
该传动的正确啮合条件是蜗杆的轴向模数等于蜗轮的端面模数,蜗杆轴向压力角等于蜗轮的端面压力角，蜗杆分导程角等于蜗轮分度圆螺旋角，且两者螺旋方向相同。
四、在图中轴左端标注：Fs1 → ；右端标注：Fs 2 ←Fs1 =0.68Ｆr1 = 0.68×1000＝680 NFs 2 =0.68Ｆr2 =0.68×2100＝1428 NFx + Fs 1= 900 + 680 = 1580 N ＞ Fs2可知轴承2被“压紧”，轴承1被“放松”，故Fa1= Fs1=680 NFa2 = Fs1+Fx =680+ 900 = 1580 N五、(a) 08 — 轴承内径40 mm6 — 深沟球轴承(b) 124 — 链节数12412A — A 系列滚子链，链号12 六、13131131z z n n nn i H HH )(-=--=其中n3 = 0解得n H = 33.3 r / min 转向与轮1相同七、（a ） (b)主动斜齿轮为右旋，从动斜齿轮为左旋。

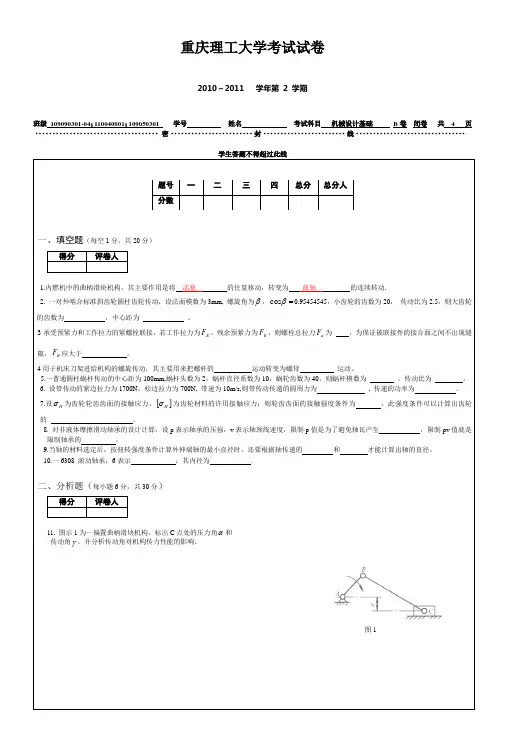

重庆理工大学考试试卷2010～2011 学年第 2 学期班级 109090301-04；110040801；109050301 学号 姓名 考试科目 机械设计基础 B 卷 闭卷 共 4 页 ···································· 密························封························线································学生答题不得超过此线一、填空题（每空1分，共20分）得分 评卷人1.内燃机中的曲柄滑块机构，其主要作用是将 活塞 的往复移动，转变为 曲轴 的连续转动.2. 一对外啮合标准斜齿轮圆柱齿轮传动，设法面模数为3mm, 螺旋角为β，=βcos 0.95454545，小齿轮的齿数为20， 传动比为2.5，则大齿轮的齿数为 ，中心距为 。
3承受预紧力和工作拉力的紧螺栓联接，若工作拉力为E F ，残余预紧力为R F ，则螺栓总拉力a F 为 ，为保证被联接件的接合面之间不出现缝隙，R F 应大于 。
4用于机床刀架进给机构的螺旋传动，其主要用来把螺杆的 运动转变为螺母 运动。
5.一普通圆柱蜗杆传动的中心距为100mm,蜗杆头数为2，蜗杆直径系数为10，蜗轮齿数为40，则蜗杆模数为 ，传动比为 。
6. 设带传动的紧边拉力为1700N ，松边拉力为700N, 带速为10m/s,则带传动传递的圆周力为 , 传递的功率为 。
7.设H σ为齿轮轮齿齿面的接触应力，[]H σ为齿轮材料的许用接触应力；则轮齿齿面的接触强度条件为 ，此强度条件可以计算出齿轮的 。
8. 对非液体摩擦滑动轴承的设计计算，设p 表示轴承的压强，v 表示轴颈线速度，限制p 值是为了避免轴瓦产生 ，限制pv 值就是限制轴承的 。
9.当轴的材料选定后，按扭转强度条件计算外伸端轴的最小直径时，还要根据轴传递的 和 才能计算出轴的直径。
10.一6308 滚动轴承，6表示 ；其内径为 .二、分析题（每小题6分，共30分）得分 评卷人11. 图示1为一偏置曲柄滑块机构，标出C 点处的压力角α和 传动角γ，并分析传动角对机构传力性能的影响。
题号 一 二 三 四 总分 总分人 分数图1重庆理工大学考试试卷2010～2011学年第2 学期班级109090301-04；110040801；109050301 学号姓名考试科目机械设计基础B卷闭卷共 4 页····································密························封························线································学生答题不得超过此线12.图示2为一滚子凸轮机构，标出B点处的压力角 ，并分析凸轮机构产生自锁的主要原因。
13. 图示3为二级斜齿圆柱轮减速器，轮1为主动，转动方向和螺旋线方向如图。
若使中间轴上两齿轮的轴向力方向相反。
试确定：（1）各轮的转向；（2）齿轮2和3的轴向力方向；（3）齿轮3和4的螺旋线的旋向。
14.图示4为一带式输送机的传动示意图，指出序号1、2和3的名称及主要作用。
15.分析平带传动的工作原理及摩擦系数对带传动传递能力的影响。
1 23图4n1图3图2重庆理工大学考试试卷2010～2011学年第2 学期班级109090301-04；110040801；109050301 学号 姓名 考试科目 机械设计基础 B 卷 闭卷 共 4 页 ···································· 密························封························线································学生答题不得超过此线 三、计算题（每小题10分，共40分）得分 评卷人16.计算图示5机构的自由度（若机构中含有复合铰链、虚约束或局部自由度必须明确指出），并判断机构是否具有确定的运动。
17.在图6所示的轮系中，轮1为主动件，各轮的齿数为：z 1=18, z 2=36, 2'z =20, z 3=80,3'z =20，z 4=18, z 5=30, 5'z =15, z 6=30, z 7=60, 蜗杆6'的头数为2，旋向如图，蜗轮7的转速为2r/min 。
(1) 标出各轮的转向;(2) 指出蜗轮的旋向;(3)计算 轮1的转速。
18.. 如图7所示为两块金属板用两颗M12（小径为10.106mm ）的普通螺栓联接。
若接合面的摩擦系数为0.3，螺栓材料的屈服应力为240MPa, 安全系数为3, 可靠性系数为1.2，求此联接能承受横向载荷F.图5F图7图6重庆理工大学考试试卷2010～2011学年第2 学期班级109090301-04；110040801；109050301 学号姓名考试科目机械设计基础B卷闭卷共 4 页····································密························封························线································学生答题不得超过此线19..图示8为蜗杆传动。
