ACS850与ACS800对照说明

ACS880替换ACS800技术指导ACS880单传动文档说明：本文档针对把ACS800更换为ACS880的应用，帮助客户快速、正确地更换传动产品。

由于用户现场的应用多种多样，文档篇幅有限，不能涵盖所有应用类型和具体使用，所以本文档只涉及ACS880基本控制程序的标准应用，即使用标准应用宏：工厂宏，手动/自动宏，PID控制宏，转矩控制宏。

其中转矩控制宏以Profibus DP通讯为例，介绍硬件IO的区别，和参数的修改。

本文针对基本的单机应用。

对于使用到通讯的应用，本文只提供转矩控制宏的Profibus DP通讯实例。

面向对象：本文档面向ACS800和ACS880的电气工程师，帮助工程师完成替换传动产品的工作。

要求电气工程师具备基本的ACS800调试维护能力，并且具备通过ACS880控制盘进行参数修改的能力。

文档结构：本文档从应用宏的角度，介绍ACS800和ACS880的IO接线的区别，以及两种传动产品应用宏中参数组的大致对应关系。

参数组对应关系：ACS800功能ACS800参数组ACS880对应参数组启动停止/转向1020速度给定1119,22频率给定1119,28恒定速度1222模拟量输入输出13,1512,13继电器输出1410限幅值2030启动停止模式2121加减速时间2223速度控制2325危险速度2522制动斩波器2743故障功能30,3112,31电机热保护3535PID功能4040,41编码器功能50,9890,91,92,93通讯模块功能51,52,90,92,9850,51,52,53,54,55,56,58主从功能6060,61,62应用宏工厂宏ACS800 IO的接线图：ACS880 IO的接线图：注意：红色框内的部分是IO接线不同的部分。

针对不同接线，可以通过修改参数，实现ACS880与ACS800同样的功能。

请按照下列步骤修改参数：1、修改ACS880中参数95.01（供电电压），参数96.01（语言），满足现场使用；2、修改参数96.04（宏选择）为“工厂”。

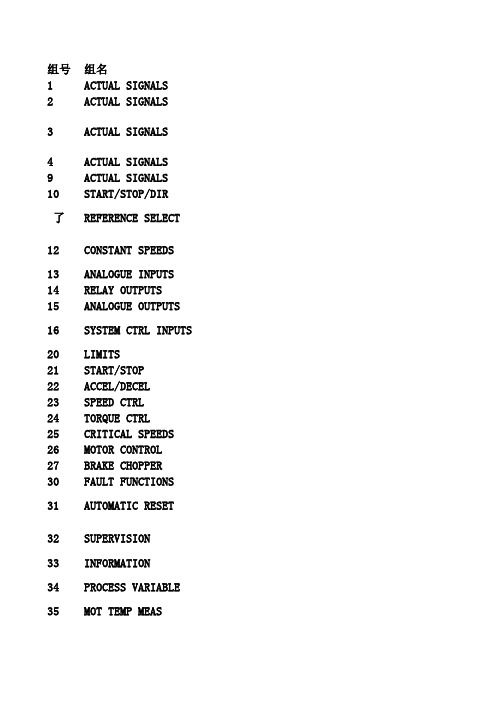

组号组名1ACTUAL SIGNALS2ACTUAL SIGNALS3ACTUAL SIGNALS4ACTUAL SIGNALS9ACTUAL SIGNALS10START/STOP/DIR了REFERENCE SELECT 12CONSTANT SPEEDS13ANALOGUE INPUTS14RELAY OUTPUTS15ANALOGUE OUTPUTS 16SYSTEM CTRL INPUTS20LIMITS21START/STOP22ACCEL/DECEL23SPEED CTRL24TORQUE CTRL25CRITICAL SPEEDS26MOTOR CONTROL27BRAKE CHOPPER30FAULT FUNCTIONS31AUTOMATIC RESET32SUPERVISION33INFORMATION34PROCESS VARIABLE 35MOT TEMP MEAS40PID CONTROL41BREAK CONTROL45ENERGY OPT50ENCODER MODULE 51COMM MOD DATA52STANDARD MODBUS60MASTER/FOLLOWER 70DDCS CONTROL72USER LOAD CURVE 83ADAPT PROG CTRL 84ADAPTIVE PROGRAM 85USER CONSTANTS90SET REC ADDR92 D SET TR ADDR95HARDWARE SPECIF 96EXTERNAL AO98OPTION MODULES99START-UP DATA组功能索引号名称监控传动单元基本信号速度和转矩给定监控信号用于监控现场总线通讯的数据字（每一个信号为16位的数据字）并联模块信息Adaptive Program(自定义编程)信号外部启动、停机和转向控制信号源控制盘给定值的类型、外部控制地的选择和外部给定信号源和极限值恒定速度的选择和取值.当前的恒速值优先于传动单元的速度给定值。

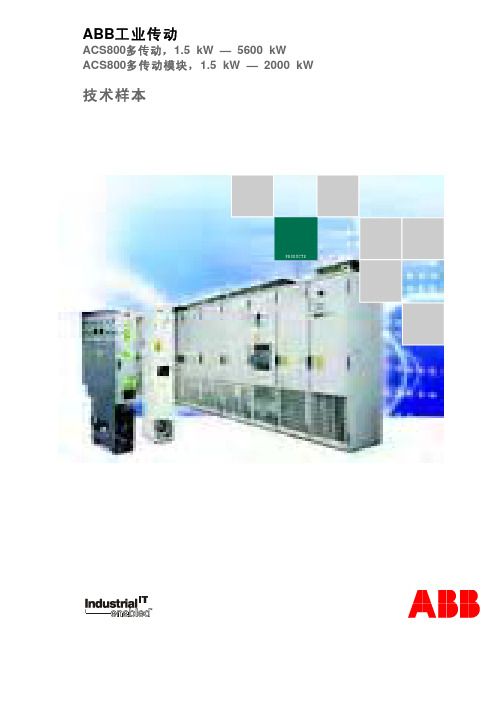

P R O D U C T S型号代码结构1 23 4 5 6 7产品系列多传动额定值和型号电压外形尺寸多传动模块额定值和型号电压外形尺寸滤波器可选件通讯可选件控制方案PC机工具控制盘可选件可选件小结服务产品联系方法和网址信息availableoptions 型号代码ACS800-X07-0003-3+XXXXX04可选件23ABD 00013715 REV B CN 2005-12-26目录ABB工业传动ACS800多传动,ACS800多传动模块ABB工业传动 (4)技术规范 (8)多传动主要特性 (9)400 V 传动和整流单元.....................10 - 11 500 V 传动和整流单元.....................12 - 13 690 V 传动和整流单元.....................14 - 15制动单元 (16)多传动模块主要特性 (17)400 V 传动和整流模块.....................18 - 19 500 V 传动和整流模块.....................20 - 21 690 V 传动和整流模块.....................22 - 23制动单元. (24)输出滤波器 (25)EMC滤波器 (26)控制I/O连接 (28)现场总线控制 (29)控制方案.................................30 - 31远程监测工具 (32)自定义编程 (33)选型 (34)启动、维护和集成.........................35 - 36控制盘 (37)可选件和主要特性小结 (38) (40) (41)12345673 3ABD 00013715 REV B CN 2005-12-2653ABD 00013715 REV B CN 2005-12-26ABB 多传动模块简介ABB 工业传动模块产品满足系统集成商和OEM 厂商的需求，他们可以进行自己的设计，其中包括根据具体需求的柜体设计和软件设计。

ACS800系列变频器的参数及设置(1) 起动数据它是设定电机信息的一组参数，只需在第一次运行时设置以后就不需要再改变了，这一组参数代码范围从9901~9910共10个参数。

l 电机信息电机信息包括电机额定电压(9905)额定电流(9906)额定频率(9907)额定速度(9908)额定功率(9909)。

这些参数的获得是从电机的铭牌数据中得到。

例如一台四极三相异步电动机Pn=30kW，In=59A，nN=1450r/min fN=50Hz，UN=380V，则设置参数时:9906=，9907=, 9908=1450, 9909=。

l 控制模式电机控制模式(9904)ACS800系列变频器有两种控制模式:DTC即直接转矩控制和SCALAR即标量控制。

在直接转矩控制模式下，系统中给定信号为转矩，即使在没有反馈的情况下(即开环)也可对电机进行精确的速度及转矩控制。

而标量控制相对来说控制精度要差一些。

l 应用宏的选择(9902)所谓应用宏，就是根据变频器在一些常用的场合中所需的一些功能在出厂时已经经过预编程的参数集。

利用这些应用宏，用户可以快速完成对变频器的直动。

ABB800系列变频器的应用宏有以下几种:Factory(工厂宏); Hand/Auto ctrl(手动/自动宏); PID control (PID 控制宏); sequential control (顺序控制宏); Torque control(转矩控制宏)。

用户以根据需要选择应用宏。

例如在利用变频做压力或流量控制系统中，就可以用PID控制宏实现闭环控制。

(2) 变频器控制参数这些参数主要规定了变频器起动方式，包括: 起动/停机/方向的命令的信号源，在外部控制时，变频器的起动和停止应使用外部端子或通信的方式，而ABB800变频器用外部端子又有多种组合，常用的可以设为DI1~DI6的任何一个作用起动/停止的命令的输入端。

是规定变频器所拖动电机的旋转方向，根据电机学我们知道三相异步电机的旋转方向取决于输入三相电源的相序，在需要双向运行(如电梯、升降机等)的场合可以把这个参数设为REQUEST，由数字输入端子来控制电机的旋转方向。

ABB_ACS800_设置详细摘要:一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3. 按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动 ...一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3. 按FAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04 电机传动模式 (DTC)DTC 变频器设定值为转速 (多数情况下用这种模式)SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回）4. 按ACT回到当前状态5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1. 按ACT进入实际信号显示模式；2. 选择需要改变的参数行，按ENTER进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号：01.02 电机的实际转速 SPEED01.03 传动输入频率的实际值 FREQ03.20 变频器最后一次故障的代码 LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上:全国免费服务热线咨询:40088181601. 激活可选设备的通讯确认98.02 COMM.MODULE LINK设定为FIELDBUS98.07 COMM PROFILE 设定为ABB DRIVES2. 按LOC/REM切换到L本地控制状态；3. 按FUNC进入功能模式；4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备；2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。
