udec常用命令

1、角点必须按顺时针方向排列；2、Crack 命令用于产生块体中单一直线特征的裂缝。

裂缝由端点坐标（x1，y1）和（x2，y2）所确定。

3、Jset 命令则是自动节理组生成器。

根据所给定的特征参数（即倾角、迹长、岩桥长度、间距和空间位置）产生一组裂缝。

4、round d---d是圆角距离，建议在block命令前指定圆角长度。

5、DELETE 命令，能从模型中删除一个块体。

例如，为了删除槽口块体，delete range 4.5，5.5 8，10。

6、GEN命令激活三角形网格有限单元自动生成器。

命令GEN edge v 将作用于任意形状的块体。

其v值定义三角形单元的最大边长，即v值越小，块体中的单元越小。

应当注意的是：具有高的边长比值的块体并不能产生单元，其极限的比重近似为1:10。

7、采用命令GEN quad v，指定模型为塑性材料模型的单元。

该类型的单元提供了对于塑性问题的精确解。

然而，GEN quad 命令可能对某些形状的块体不起作用。

在此情况下，应当采用GEN edge8、Change 命令改变块体为指定的变形块体。

Cons=0意味着模型块体材料被移出或开挖。

Cons=1 改变块体为各向同性弹性特性；而Cons=3则改变块体为摩尔－库仑模型，考虑塑性特性。

缺省值为所有变形体则自动改变为Cons=1。

P219、cha nge jcons=2，所以不连续结构面的缺省模型是Jcons=2。

10、可用以下命令检查材料号Plot block mat12、INSITU命令用来初始化应力。

采用该命令，可以赋值初始应力。

13、hist xvel 5, 5 hist ydisp 0, 11 第一个是记录位移坐标（x=5，y=5）附近结点x方向的速度，而第二个是记录接近坐标（x=0，y=11）位置处y方向的位移。

14、set grav 0.0 , -9.81第一个是x方向的加速度，第二个值为y方向的加速度为9.81m/sec2（向下作用）。

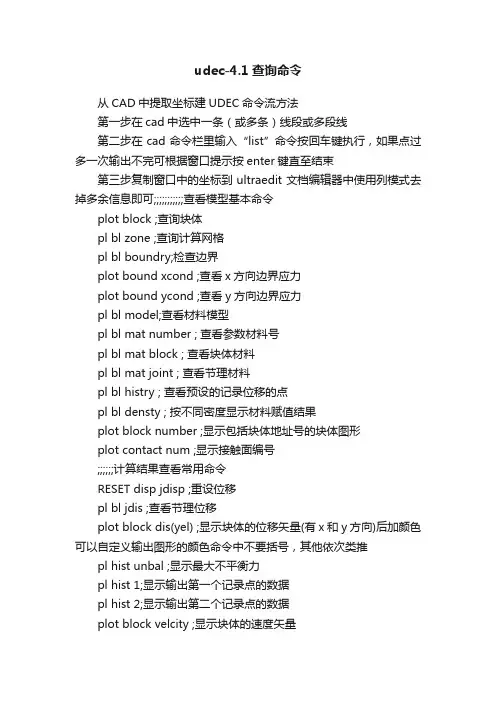

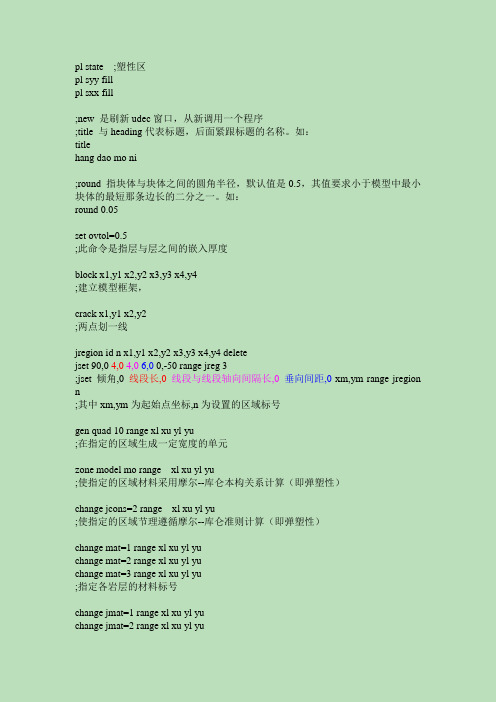

pl state ;塑性区pl syy fillpl sxx fill;new 是刷新udec窗口，从新调用一个程序;title 与heading代表标题，后面紧跟标题的名称。

如：titlehang dao mo ni;round 指块体与块体之间的圆角半径，默认值是0.5，其值要求小于模型中最小块体的最短那条边长的二分之一。

如：round 0.05set ovtol=0.5;此命令是指层与层之间的嵌入厚度block x1,y1 x2,y2 x3,y3 x4,y4;建立模型框架，crack x1,y1 x2,y2;两点划一线jregion id n x1,y1 x2,y2 x3,y3 x4,y4 deletejset 90,0 4,04,06,0 0,-50 range jreg 3;jset 倾角,0 线段长,0线段与线段轴向间隔长,0垂向间距,0 xm,ym range jregion n;其中xm,ym为起始点坐标,n为设置的区域标号gen quad 10 range xl xu yl yu;在指定的区域生成一定宽度的单元zone model mo range xl xu yl yu;使指定的区域材料采用摩尔--库仑本构关系计算（即弹塑性）change jcons=2 range xl xu yl yu;使指定的区域节理遵循摩尔--库仑准则计算（即弹塑性）change mat=1 range xl xu yl yuchange mat=2 range xl xu yl yuchange mat=3 range xl xu yl yu;指定各岩层的材料标号change jmat=1 range xl xu yl yuchange jmat=2 range xl xu yl yuchange jmat=3 range xl xu yl yu;指定各岩层的节理标号prop mat=1 dens=2000prop mat=2 dens=2650prop mat=3 dens=2700;指定各材料的密度，比如1号材料dens=2000，即1立方米重2吨zone k=0.15e9,g=0.1e9,fric=10.00,coh=0.19e6,ten=0.09e6 range mat=1zone k=2.8e9,g=2.2e9,fric=30.00,coh=1.5e6,ten=0.4e6 range mat=2zone k=6.9e9,g=6.6e9,fric=38.62,coh=5.63e6,ten=3.20e6 range mat=3;k为材料的法向刚度，g为材料的切向刚度，friction为材料的内摩擦角，;cohesion为材料的内聚力，tension为材料的抗拉强度prop jmat=1 jkn=0.2e8,jks=0.1e7,jcoh=0,jfric=4,jten=0prop jmat=2 jkn=8e8,jks=5e7,jcoh=0.1e6,jfric=8,jten=0prop jmat=3 jkn=20e8,jks=16e7,jcoh=0.4e6,jfric=15,jten=0;jkn为节理的法向刚度，jks为节理的切向刚度，jfriction为节理的内摩擦角，;jcohesion为节理的内聚力，jtension为节理的抗拉强度set gravity 0,-9.81;设置重力加速度，x方向为0，y方向为-9.8bound xvel=0 range -0.1 3.00 -60.1 20.1bound xvel=0 range 97 100.1 -60.1 20.1bound yvel=0 range 0.1 100.1 -60.1 -58;采用位移法固定边界solve\step 5000\cycle 5000;执行计算save pingheng.sav;保存文件，文件的后缀为.sav，文件名可以自己命名。

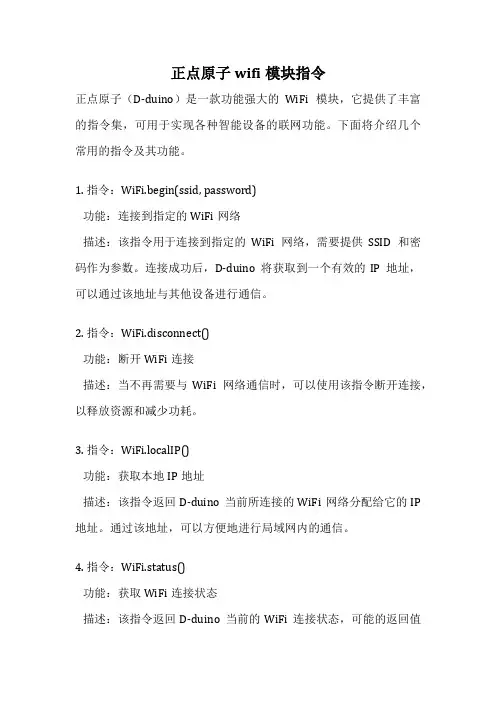

正点原子wifi模块指令正点原子（D-duino）是一款功能强大的WiFi模块，它提供了丰富的指令集，可用于实现各种智能设备的联网功能。

下面将介绍几个常用的指令及其功能。

1. 指令：WiFi.begin(ssid, password)功能：连接到指定的WiFi网络描述：该指令用于连接到指定的WiFi网络，需要提供SSID和密码作为参数。

连接成功后，D-duino将获取到一个有效的IP地址，可以通过该地址与其他设备进行通信。

2. 指令：WiFi.disconnect()功能：断开WiFi连接描述：当不再需要与WiFi网络通信时，可以使用该指令断开连接，以释放资源和减少功耗。

3. 指令：WiFi.localIP()功能：获取本地IP地址描述：该指令返回D-duino当前所连接的WiFi网络分配给它的IP 地址。

通过该地址，可以方便地进行局域网内的通信。

4. 指令：WiFi.status()功能：获取WiFi连接状态描述：该指令返回D-duino当前的WiFi连接状态，可能的返回值包括连接成功、连接失败、正在连接等。

5. 指令：WiFi.scanNetworks()功能：扫描附近的WiFi网络描述：该指令用于扫描周围的WiFi网络，返回一个WiFi网络列表，包含每个网络的SSID、信号强度等信息。

可以通过该指令获取附近可用的WiFi网络信息。

6. 指令：WiFi.RSSI()功能：获取当前WiFi信号强度描述：该指令返回当前D-duino所连接的WiFi网络信号的强度，以负数表示，数值越大表示信号越弱。

正点原子WiFi模块提供了这些实用的指令，使得开发者可以轻松实现设备的联网功能。

无论是连接到特定的WiFi网络、断开连接、获取IP地址还是扫描附近的网络，都可以通过这些指令来完成。

利用这些指令，开发者可以更加方便地开发各种智能设备，实现人机交互、数据传输等功能，为人们的生活带来更多便利。

UDEC60常用命令集锦rest falll.savdelete range -2,2 -2,2reset disp reset hist hist un bal hist ydis 0,2 step 2000plot hold block stress disp ；位移归0edgeExample 3.2 EJfta rtrundit^ latglh on crack getteraiionro D .2；ro D . 1bi 0.0 o f io i0f in lo.o cr 0,3.09.7f10]f the rounding length ia reduced (o O. I. then the crack will be located where sfyecified.I lie SET edgeThisconimana, the u^er 匚日n set a small rnunding length for solution accuracy bur avoid blocks with small edg亡lengths and, consequently, adversel} high aspect ratios (see below). For exajnpk. ifcommand allows the user to Ueiine a minimum blxKvd*亡kngch nianually. WithLhe SET edge 0.4 and ROUND 0.1 arc $pe(;ifk也then block 、tnal吐山an G4 VrilL ilol be cruaicMl. and the rounding length for blocks ill be OJ. These coinnunds be gi\ en beLor^tlie BLOCK coinmaiid.Joints jregionjset angle 135 trace 1 gap 2 spacing 1.732 origin 0.259,0.966 range jreg 1 ;jregion 2 jointsjset angle jset angle 0 trace 10 trace 1gap 2 spacing 1?732 origin Q a0 range jreg 2gap 2 spacing 1.732 origin 1?5.0.866 range jreg 2jset angle 60 trace 1 gap 2 spacing 1?732 origin 1.0 range jreg 2jset angle 60 trace 1 gap 2 spacing 1?732 origin. 1.1.732 range jreg 2Joints that are joined are assigned high values for normal and shear stiffness. It is tempting to give VCQ high values for stiffnesses to prevent movement along a fictitious joint. 1 lowcvcr, the timestep calculation in UDEC is based upon stiffnesses; the response (and solution convergence) will be very slow if very high siifTncsses are spexified. Tlic lowest MifTiiess consisieni with small joint deformaiion is used when joints are joined. The rule-of-thumb is that joint stifTnesses t I n and k s. should be set to a factor times the equivalent stiffness of the stiffest neighboring zone. The equation to calculate fictitious joint normal stiffness related to the equivalent stiffness (expressed in stress-per-distance units) of a zone in the normal direction is of the form k n = f actor x max(3.1) Figure 3.14 Zone dimension used ui stiffness calculationSystems of Units2.S Systems of L'nilsUDEC accepts any con listen f of engineering units, Examples of consis：enr sets of units forh阳it parameters are shown in Table 2.5. The user should be very careful when converting from one stem of uniK to unoiher. An excellent reference on the subject or units and conversion between the Imperiikl and SI s\ stems can be iimnd in the Juunuti。

DEC材料属性指定的对象是模型中的块体对象block或结构面，如对某一个block指定材料属性后，该block里面的所有单元均遵从该材料力学行为，结构面也是如此。

材料属性的定义分为三个步骤，并且操作命令也极为简单：
1. 首先是定义材料，使用property命令，当定义块体材料时使用property mat id命令，property jmat id用于定义结构面材料，例如定义一个材料号为1的mohr-coulomb材料，property mat 1 bulk 10e6 shear 3e6 fric 30 coh 1e4 density 2000 其中，bulk shear为材料变形参数，fric coh分别为摩擦角和粘结力，density为材料密度定义一个材料号为1的mohr-coulomb节理材料property jmat 1 jkn 1e9 jks 1e9 jfric 30 jcoh 1e6 jten 0 其中，jks jkn为结构面刚度，jfric jcoh jten 为结构面强度参数
2. 当模型中所要使用的材料均完成定义后，即可将已定义的材料赋给对应的对象，此环节操作采用change实现，如将已经定义好的1号材料赋给位于x1 x2坐标范围内的块体，可采用以下命令：change cons 2 range x x1 x2 ;;该步骤必须使用，就在给对象赋材料之前，必须先指定本构类型，2为本构类型号，UDEC中对各种常规材料均定义了对应的类型号，具体参见手册
change mat 1 range x x1 x2 ;;完成材料赋值定义。

以上就材料的定义及其赋值做了简单介绍，具体到细节问题，欢迎大家踊跃发言，一起深入讨论。

Linux命令行技巧如何查看和修改硬件配置Linux操作系统以其高度可定制性和灵活性而闻名，它允许用户通过命令行界面（CLI）来查看和修改硬件配置。

本文将介绍一些常用的Linux命令行技巧，帮助您在操作系统层面上了解和调整硬件配置。

1. 查看硬件信息通过以下命令，您可以查看系统中各种硬件设备的信息：$ lshw该命令将显示系统中所有硬件设备的详细信息，包括CPU、内存、显卡、硬盘、网络适配器等。

$ lspci该命令用于列举PCI总线上连接的设备，显示它们的详细信息，如厂商、型号、硬件ID等。

$ lsusb该命令用于列举USB总线上连接的设备，显示它们的详细信息，如厂商、型号、硬件ID等。

$ lsblk该命令用于列举系统中的块设备（如硬盘、固态硬盘等），显示它们的详细信息，如设备名称、大小、挂载点等。

2. 修改硬件配置在Linux系统中，您可以通过修改相应的配置文件来调整硬件设备的设置。

下面是一些常见的硬件配置文件及其修改方法：/etc/fstab该文件用于配置磁盘分区的挂载点和参数。

您可以使用文本编辑器（如vi或nano）打开该文件并进行修改。

/etc/network/interfaces该文件用于配置网络接口的IP地址、子网掩码、网关等参数。

您可以使用文本编辑器打开该文件，并根据需要进行相应的修改。

/etc/X11/xorg.conf该文件用于配置X窗口系统的相关设置，如显示分辨率、显卡驱动等。

您可以使用文本编辑器打开该文件，并按需修改。

3. 使用udev管理设备udev是Linux系统中用于管理设备的工具，通过它，您可以在插入或移除硬件设备时执行自定义的操作。

以下是一些udev管理设备的常用命令：$ udevadm monitor该命令用于监视udev事件，当设备插入或移除时，它将显示相应的信息。

$ udevadm info该命令用于获取设备的详细信息，包括设备路径、驱动程序、设备属性等。

$ udevadm control该命令用于控制udev的运行状态，如启用/禁用设备事件处理等。

;newtitle moni ;定义名称moni块体都有“圆角”，其目的在于避免块体悬挂在有棱角的节点上。

由于块体悬挂引起应力集中。

然而，圆角值存在与模型有关的上限值。

对于变形块体，最大圆角长度应当不超过块体平均棱长的1％。

圆角长度可以如下命令加以改变：round dround=0.025；d 是圆角距离（缺省值是d=0.5）。

模型中的所有圆角长度都是相同的。

For example, if the commands SET edge 0.4and ROUND 0.1 are specified, then block edge lengths smaller than 0.4 will not be created, and the rounding length for blocks will be 0.1. These commands must be given before the BLOCK command.set ovtol=1;块体与块体之间相互嵌入量最大值为1米bl 0,0 0,100 300,100 300,0 ;定义范围，四点坐标，顺时针方向cr 0,15 300,15;Crack 命令用于产生块体中单一直线特征的裂缝，裂缝由端点坐标（x1，y1）和（x2，y2）所确定。

jreg id 1 0,0 0,15 300,15 300,0 delete ;定义节理，命名1，定义范围，四点坐标，delete为常规语言jset 90,0 5,0 5,0 5,0 0,0 rang jreg 1;Jset 命令则是自动节理组生成器。
