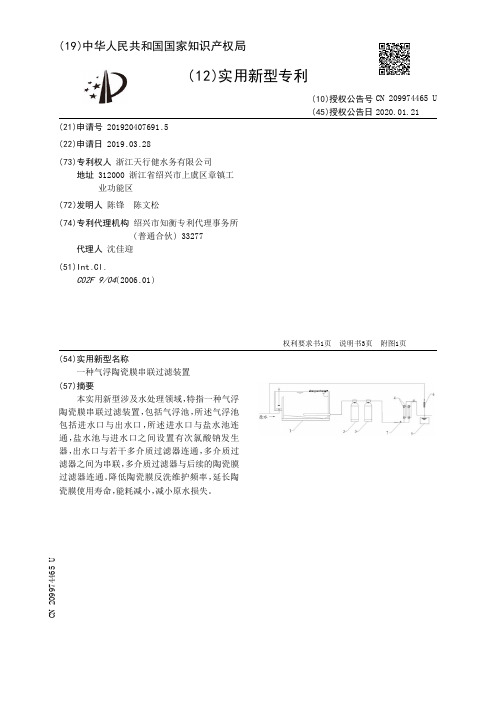

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920407691.5(22)申请日 2019.03.28(73)专利权人 浙江天行健水务有限公司地址 312000 浙江省绍兴市上虞区章镇工业功能区(72)发明人 陈锋　陈文松　(74)专利代理机构 绍兴市知衡专利代理事务所(普通合伙) 33277代理人 沈佳迎(51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种气浮陶瓷膜串联过滤装置(57)摘要本实用新型涉及水处理领域，特指一种气浮陶瓷膜串联过滤装置，包括气浮池，所述气浮池包括进水口与出水口，所述进水口与盐水池连通，盐水池与进水口之间设置有次氯酸钠发生器，出水口与若干多介质过滤器连通，多介质过滤器之间为串联，多介质过滤器与后续的陶瓷膜过滤器连通。

降低陶瓷膜反洗维护频率，延长陶瓷膜使用寿命，能耗减小，减小原水损失。

权利要求书1页 说明书3页 附图1页CN 209974465 U 2020.01.21C N 209974465U权　利　要　求　书1/1页CN 209974465 U1.一种气浮陶瓷膜串联过滤装置，其特征在于：包括气浮池，所述气浮池包括进水口与出水口，所述进水口与盐水池连通，盐水池与进水口之间设置有次氯酸钠发生器，出水口与若干多介质过滤器连通，多介质过滤器之间为串联，多介质过滤器与后续的陶瓷膜过滤器连通。

2.根据权利要求1所述的一种气浮陶瓷膜串联过滤装置，其特征在于：所述多介质过滤器包括第一多介质过滤器、第二多介质过滤器，第一多介质过滤器、第二多介质过滤器包括四层过滤介质层，自上而下砂石粒径分别为0.4-0.6mm、0.6-1.0mm、1.0-1.6mm、1.6-2.4mm。

3.根据权利要求1所述的一种气浮陶瓷膜串联过滤装置，其特征在于：所述陶瓷膜过滤器中为管式陶瓷膜，选内压型孔径为0.1um，外径180mm,长度1500mm，内径2.5mm,膜面积25m2。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821504906.7(22)申请日 2018.09.14(73)专利权人 张家港市华远环境科技有限公司地址 215600 江苏省苏州市张家港市大新镇新乐路专利权人 深圳市华远环境科技有限公司　清华大学深圳研究生院(72)发明人 张锡辉　范小江　邓彪　陈纤华　黄新乐　(74)专利代理机构 深圳新创友知识产权代理有限公司 44223代理人 刘莉(51)Int.Cl.B01D 63/08(2006.01)C02F 1/44(2006.01)(54)实用新型名称一种平板陶瓷膜及水处理装置(57)摘要本实用新型提供了一种平板陶瓷膜及水处理装置，包括多个等边三角柱形流道；由外到内设置的外层的第一陶瓷膜层、中间层的第一过渡层、内层的第一支撑层，第一陶瓷膜层、第一过渡层和第一支撑层的材料相同，各自具有的孔相互对应，且与等边三角柱形流道对应；以及由外到内设置的外层的第二陶瓷膜层、中间层的第二过渡层、内层的第二支撑层，第二陶瓷膜层、第二过渡层和第二支撑层的材料相同，各自具有的孔相互对应，且与等边三角柱形流道对应；第一支撑层和第二支撑层之间构成平板陶瓷膜的腔体，多个等边三角柱形流道平行间隔排列于腔体内，且支撑在第一支撑层和第二支撑层上。

本实用新型提高了平板陶瓷膜的折弯强度和抗变形能力。

权利要求书1页 说明书3页 附图1页CN 208943854 U 2019.06.07C N 208943854U1.一种平板陶瓷膜，其特征在于，包括：多个等边三角柱形流道；由外到内设置的外层的第一陶瓷膜层、中间层的第一过渡层、内层的第一支撑层，所述第一陶瓷膜层、第一过渡层和第一支撑层的材料相同，各自具有的孔相互对应，且与所述等边三角柱形流道对应；以及由外到内设置的外层的第二陶瓷膜层、中间层的第二过渡层、内层的第二支撑层，所述第二陶瓷膜层、第二过渡层和第二支撑层的材料相同，各自具有的孔相互对应，且与所述等边三角柱形流道对应；所述第一支撑层和所述第二支撑层之间构成所述平板陶瓷膜的腔体，多个等边三角柱形流道平行间隔排列于所述腔体内，且支撑在所述第一支撑层和所述第二支撑层上。

专利名称：一种自动化碳化硅陶瓷膜净水器反冲洗系统
专利类型：实用新型专利
发明人：徐慢,胡正茂,吴庭,魏亮亮,张曼,张红,朱道鑫,朱可,张洋,沈凡
申请号：CN201720456848.4
申请日：20170427
公开号：CN206735866U
公开日：
20171212
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动化碳化硅陶瓷膜净水器反冲洗系统，其包括依次连接的碳化硅陶瓷膜过滤器、储水桶、高压泵，碳化硅陶瓷膜过滤器的进水口与水源连通，碳化硅陶瓷膜过滤器与储水桶之间设有第一电磁阀；高压泵的出水口分别与反冲洗管的进口、出水管连接；反冲洗管的出口与碳化硅陶瓷膜过滤器的反冲洗进水口连接，在反冲洗管上设有第二电磁阀；在出水管上设有第三电磁阀；碳化硅陶瓷膜过滤器的废水出水口处设有第四电磁阀；第一电磁阀、第二电磁阀、第三电磁阀、第四电磁阀、高压泵与控制器连接。

本实用新型采用碳化硅陶瓷膜作为滤芯，能进行反冲洗，无需更换滤芯，确保净水水质，降低净水器的使用成本。

申请人：武汉工程大学
地址：430074 湖北省武汉市洪山区雄楚大街693号
国籍：CN
代理机构：湖北武汉永嘉专利代理有限公司
代理人：崔友明
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920531511.4(22)申请日 2019.04.18(73)专利权人 湖南禹泉节能科技有限公司地址 410100 湖南省长沙市望城经济技术开发区杨家湾路与马桥河路交汇处联东U谷第二期一区B30号楼1-2层(72)发明人 凡启军　彭志刚　(51)Int.Cl.C02F 9/04(2006.01)C02F 103/04(2006.01)(54)实用新型名称一种一体化纯净水处理装置(57)摘要本实用新型提供了一种一体化纯净水处理装置，包括壳体、过滤间、过滤水存储间、纯净水存储间，过滤间的上方管螺纹连接进水管，过滤间的内部固定连接有砂石过滤层、活性炭过滤层，过滤水存储间的一侧管螺纹连接循环过滤管，过滤水存储间的另一侧管螺纹连接有净水管，净水管的另一端管螺纹连接有反渗透净水器，纯净水存储间的内部转动连接有搅拌轴，纯净水存储间的一侧管螺纹连接有排气管，排气管的另一端管螺纹连接有臭氧发生器，纯净水存储间的另一侧管螺纹连接有取水管。

通过将过滤、净水、存储一体化，使得纯净水处理装置结构紧凑，通过循环过滤管，可以对水进行循环过滤，通过搅拌轴，可以在纯净水消毒时进行搅拌，提高消毒效果和效率。

权利要求书1页 说明书3页 附图1页CN 209778533 U 2019.12.13C N 209778533U权　利　要　求　书1/1页CN 209778533 U1.一种一体化纯净水处理装置，包括壳体（1）、过滤间（2）、过滤水存储间（3）、纯净水存储间（4），其特征在于，所述过滤间（2）开设在壳体（1）的上端，所述过滤间（2）的上方管螺纹连接进水管（5），所述过滤间（2）的内部固定连接有砂石过滤层（201）、活性炭过滤层（202），所述活性炭过滤层（202）位于砂石过滤层（201）的下方，所述过滤水存储间（3）开设在过滤间（2）的下方，所述过滤水存储间（3）的一侧管螺纹连接循环过滤管（6），所述循环过滤管（6）的内部固定连接有循环水泵（601），所述过滤水存储间（3）的另一侧管螺纹连接有净水管（8），所述净水管（8）的内部固定连接有净水水泵（801），所述净水管（8）的另一端管螺纹连接有反渗透净水器（9），所述反渗透净水器（9）的一侧管螺纹连接有纯净水排水管（901），所述纯净水排水管（901）的另一端贯穿壳体（1）并与纯净水存储间（4）相通，所述纯净水存储间（4）开设在壳体（1）的底部，所述纯净水存储间（4）的内部转动连接有搅拌轴（11），所述搅拌轴（11）的底部贯穿壳体（1）并固定连接有电机（12），所述纯净水存储间（4）的一侧管螺纹连接有排气管（1001），所述排气管（1001）的另一端管螺纹连接有臭氧发生器（10），所述纯净水存储间（4）的另一侧管螺纹连接有取水管（13），所述取水管（13）的内部固定连接有加热间（1301），所述取水管（13）、循环过滤管（6）、净水管（8）的头端均固定设置有电动阀（7）。

陶瓷膜一体化供水设备专利技术领域：本发明涉及一种陶瓷膜一体化供水设备，特别是一种用于水处理的陶瓷膜一体化供水设备。

背景技术：随着社会的发展，人们对饮用水的质量要求越来越高。

传统的水处理方法主要是通过混凝、沉淀、过滤等工艺来去除水中的悬浮物、胶体、微生物等污染物。

然而，这些传统方法存在处理效果不稳定、能耗高、占地面积大等问题。

因此，开发一种新型的水处理技术具有重要的现实意义。

陶瓷膜是一种具有优异分离性能的膜材料，其孔径小、强度高、耐腐蚀性好等特点使其在水处理领域具有广泛的应用前景。

目前，陶瓷膜主要应用于微滤、超滤、纳滤等工艺中，用于去除水中的悬浮物、胶体、微生物等污染物。

然而，现有的陶瓷膜供水设备存在结构复杂、操作繁琐、维护困难等问题，限制了其在实际应用中的推广。

发明内容：本发明的目的是提供一种陶瓷膜一体化供水设备，该设备结构简单、操作方便、维护方便，能够有效地提高水处理效果。

为了实现上述目的，本发明采用以下技术方案：一种陶瓷膜一体化供水设备，包括：进水装置：用于将待处理水引入设备；预处理装置：用于对引入的水进行预处理，去除水中的大颗粒杂质和部分有机物；陶瓷膜组件：包括多个陶瓷膜单元，每个陶瓷膜单元包括陶瓷膜和支撑框架，陶瓷膜用于对水进行分离处理；出水装置：用于将经过陶瓷膜组件处理后的水引出设备；清洗装置：用于对陶瓷膜组件进行清洗和维护；控制系统：用于控制设备的运行和监测水质参数。

优选地，所述预处理装置包括格栅和砂滤器，格栅用于去除水中的大颗粒杂质，砂滤器用于去除水中的部分有机物。

优选地，所述陶瓷膜单元的支撑框架为不锈钢材质，陶瓷膜为无机陶瓷材料。

优选地，所述出水装置包括压力传感器和流量计，用于监测出水压力和流量。

优选地，所述清洗装置包括反洗泵和清洗剂储存罐，反洗泵用于对陶瓷膜组件进行反洗清洗，清洗剂储存罐用于储存清洗剂。

优选地，所述控制系统包括PLC控制器和触摸屏显示器，PLC控制器用于控制设备的运行，触摸屏显示器用于显示水质参数和设备运行状态。

专利名称：陶瓷膜一体化净水设备专利类型：实用新型专利
发明人：陈锋,陈文松
申请号：CN201920407692.X 申请日：20190328
公开号：CN209974466U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本申请提供一种陶瓷膜一体化净水设备，属于水处理技术领域。

包括进水管、过滤器、超滤膜和次氯酸钠发生器，进水管上接入药剂管，药剂管通过次氯酸钠发生器与盐水池连通；沿进水管依次设置有过滤器、超滤膜，超滤膜采用陶瓷无机膜，完成对待处理水体的多级过滤，进水管末端连接有清水池，处理完毕的水体送入清水池备用。

将本申请应用于饮用水处理，系统使用年限大大增加，运行稳定性得到提升，水通量提高；无需大型药剂储存装置，减少了水处理站点的安全隐患，减少了运维负担。

申请人：浙江天行健水务有限公司
地址：312000 浙江省绍兴市上虞区章镇工业功能区
国籍：CN
代理机构：绍兴市知衡专利代理事务所(普通合伙)
代理人：沈佳迎
更多信息请下载全文后查看。

专利名称：一种陶瓷净水器
专利类型：实用新型专利
发明人：姚培泉
申请号：CN200920204587.2申请日：20090903
公开号：CN201470212U
公开日：
20100519
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种陶瓷净水器，包括滤水座体及设置在滤水座体内腔的陶瓷滤芯，滤水座体上设有出水口与滤水座体内腔相连通，所述的净水器还包括有与水管相接的连接管头，连接管头通过软管与滤水座体相连接，连接管头上还开设有水管的出水阀。

本实用新型采用在滤水座体与连接管头之间采用软管来连接，避免了现有技术中净水器固定在水管或墙面的连接方式，实现了净水器可以移动；同时在与水管相接的连接管头上开设有控制出水阀的出水量的控制开关，可以有效独立地使用水管内的水，避免了现有技术难以在水管与净水器连接管头上加装水龙头的现象，其结构简单，构思巧妙，非常方便实用。

申请人：姚培泉
地址：525011 广东省潮安县东凤镇横江管理区八组
国籍：CN
更多信息请下载全文后查看。

专利名称：一体化净水器
专利类型：实用新型专利
发明人：刘正堂,赵婧
申请号：CN201220026401.0申请日：20120120
公开号：CN202482155U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种一体化净水器，属于环保设备；旨在提供一种处理效果好、效率高、反冲洗方便快捷的污水处理设备。

它包括絮凝反应室、沉淀池以及无阀过滤器；絮凝反应室由内部设有若干隔栅（24）的箱体（2）构成，沉淀池由与出水口（23）连通且内部设有斜管（7）的池体（3）、固定在斜管上方的集水箱（5）、与集水箱连通的集水管（4）和连通管（6）构成，无阀过滤器由内部设有滤板（20）和滤料（21）的真空过滤罐（15）、与该真空过滤罐连通的虹吸反冲管（10）、位于真空过滤罐上方的清水箱（8）、连接清水箱和真空过滤罐（15）的清水管（17）构成，连通管（6）通过虹吸反冲管（10）与真空过滤罐（15）连通。

申请人：贵州绿海环保工程技术有限公司
地址：550003 贵州省贵阳市延安西路67号众厦大楼12-01
国籍：CN
代理机构：贵阳东圣专利商标事务有限公司
代理人：杨云
