下载文档原格式
PPR水管的加工工艺PP-R给水管一、PP－R管的主要性能1、节能PP－R管的生产能耗仅为钢管的20％，并且其导热系数低［0．2W／（m.K）］，也仅为钢管的1／200，应用于热水系统将大大减少热量损失。
2、耐腐蚀、不结垢、卫生、无毒使用PP－R管可免去使用镀锌钢管所造成的内壁结垢、生锈而引起的水质“二次污染”。
由于PP－R组份单纯，基本成份为碳和氢，符合食品卫生规定，无毒，更适合于饮用水输送。
3、耐热、耐压、使用寿命长PP－R管的长期使用温度达95℃，短期使用温度可达120℃。
在使用温度为70℃，工作压力为1．2MPa条件下，长期连续使用，寿命可达50年以上。
4、轻质高强、流体阻力小PP－R管密度仅为金属管的1／8，耐压力试验强度高达5MPa，且韧性好、耐冲击。
由于内壁光滑、不生锈、不结垢，流体阻力小。
PP－R管的主要技术指标如下：密度．9g／cm3 、弹性模量（20℃）、800MPa、热膨胀系数1．8×10－4／K、导热系数0．2W／（m.K）、纵向收缩率2％、冲击试验破损率≤10％液压试验短期1h，环应力16MPa无渗漏、长期95℃，1000h，环应力3．5MPa无渗漏。
表1为几种材质管材性能比较。
材质镀锌钢材PVC PEX 铝塑PP－R 有无结垢、生锈有无无无无卫生程度差有Cl、Cr、Pb离子好好好保温性差好差好好耐温性耐温不耐温耐温不耐温耐温耐压程度高低较高较高较高线膨胀性一致一致一致不一致一致连接方式受压粘接受压受压热熔废品的回收利用可以可以不能困难可以表1二、PP－R管的生产原料及生产工艺1、原料及性能PP-R管的配方。
原料种类质量（份）无规共聚聚丙烯（PPR）100四季戊四醇酯（抗氧剂1010）0.5DLTP 0.5成核剂TMB-4 0.2配方设计说明无规共聚聚丙烯管PPR管采用冷热水管道系统用无规共聚聚丙烯(PP-R)专用树脂为主要原料，所用助料应与专用树脂相容性好，并能弥补专用树脂的某些不足，助剂包括抗氧剂1010，辅助抗氧剂DLTP，成核剂TMB-4，其性能作用如下：抗氧剂1010:白色粉末，熔点119—122℃，微毒，不挥发，不污染，耐热性好，此抗氧剂抗氧化效果好，是最常用的抗氧剂，加入量一般为0.1%—1%,常与辅助抗氧剂DLTP 协同使用，可节省主抗氧剂用量。
PP-R管施工工艺建筑物内供水管道采用镀锌钢管已有近百年的历史。
由于镀锌钢管内壁易生锈、结垢、滋生细菌、微生物等有害杂质,会使自来水在管道输送途中造成“二次污染”,故在生活给水系统中已被淘汰,众多的新型塑料给水管应运而生。
目前使用较多的主要有聚乙烯( PE) 管、交联聚乙烯( PEX) 管、无规共聚聚丙烯(PP - R、PP - B) 管、铝塑复合( PAP、XPAP)管等。
这些管材具有轻质、耐压、耐腐蚀、阻力小、使用寿命长、施工简便、清洁无毒等优点,但也存在着刚性相对较差、线膨胀系数大等缺点,在使用中易出现管道变形、接口渗漏等质量问题。
因此,在施工安装等方面必须引起应有的重视。
近几年在我公司所承建的项目中使用PP-R管较多,故本文就PP-R管的施工工艺作一简单介绍,供参考。
1 作业条件(1) 施工图纸及其他技术文件齐全,且已进行图纸技术交底,满足施工要求。
(2) 施工方案、施工技术、材料机具供应等能保证正常施工。
(3) 施工人员应经过建筑给水聚丙烯管道安装的技术培训。
2 施工工艺2. 1工艺流程PP-R 管的施工工艺流程见下图。
2. 2 管道连接2. 2. 1同种材质的给水聚丙烯管与管件的连接同种材质的给水聚丙烯管及管配件之间应采用热熔连接,安装应使用专用热熔工具。
不允许在管道和管件上直接套丝。
暗敷墙体、地坪面层内的管道,不得采用丝扣连接或法兰连接。
2. 2. 2给水聚丙烯管与金属管件的连接给水聚丙烯管与金属管件的连接,应采用带金属嵌件的聚丙烯管件作为过渡,该管件与塑料管采用热熔连接,与金属管件或卫生洁具五金配件采用丝扣连接。
2. 2. 3热熔连接的步骤(1) 接通热熔工具电源,到达工作温度、指示灯亮后开始操作。
(2) 剪材:用管剪剪取所需长度,端面必须垂直于管轴线。
为确定所需熔接部分的长度及方向,可用笔在管道上划出所需长度。
(3) 热熔接:当管熔接器加热到260 ℃时,用双手将管材和配件同时推进熔接器模具内并加热5 s以上,注意管的长度及方向变化,不可过度加热,以免造成管材变形而导致漏水。
生产工艺及流程图一、工艺简述三型无规共聚聚丙烯（PP-R）管是以无规共聚聚丙烯（PP-R）为基体，并添加一些提高和改善的辅助材料，采用先进的设备和工艺经高温挤出成型后的产品。
在生产过程中需对原料和产品质量进行严格检验控制，确保产品质量符合标准要求。
其生产工艺如下：①烘干温度 70—80℃；②机筒温度 180—200℃；③熔体温度 175—185℃；④模具温度 190—210℃；⑤主机螺杆转速 60—90转/分；⑥熔体压力 13—20mpa;⑦牵引线速Φ20—Φ50 4—10m每分钟Φ60—Φ160 2—8m每分钟⑧真空压力表－0.03mpa—－0.05mpa;二、工艺流程图原料采购---＞原料检验---＞配比----＞干燥处理----＞塑化---＞模具挤出 ---＞真空定径----＞冷却成型----＞喷码印字----＞定长切割---＞成品检验---＞包装入库生产工艺及流程图一、工艺简述高密度聚乙烯（High density polyethylene）简称HDPE。
HDPE 是一种由乙烯共聚生产的热塑性聚烯烃，高密度聚乙烯也称低压聚乙烯，是在较低的压力下降乙烯单体进行聚合，HDPE的分子结构与LDPE相同，只是在分子链上没有长链，仅有数量不多的短支链，平均每1000个碳原子仅含几个支链。
高密度聚乙烯与低密度聚乙烯一样是无臭无味，白色粉末或白色透明颗粒状固体。
高密度聚乙烯高均聚物密度为0.941—0.967g/cm³，含少量丙乙烯-1、丁烯-1的共聚物密度为0.950—0.959g/cm².³其生产工艺如下：①烘干温度 70—80℃；②机筒温度 180—200℃；③熔体温度 180—190℃；④模具温度 195—210℃；⑤主机螺杆转速 70—90转/分；⑥熔体压力 13—20mpa;⑦真空压力表－0.03mpa—－0.05mpa;二、工艺流程图原料采购---＞原料检验---＞配比----＞干燥处理----＞塑化---＞模具挤出 ---＞真空定径----＞冷却成型----＞喷码印字----＞定长切割---＞成品检验---＞包装入库。
国内PPR复合材料产业在全球金融危机下仍然保持持续增长的势头，是国家产业政策的及时引导和支持，启动了PPR复合材料的新兴市场。
这个市场围绕着传统能源节能减排下的低碳经济、环境保护，能源结构调整下的风能大面积开发和利用，出现了玻璃钢复合材料应用的新的经济增长点。
双管双色PPR管材生产线由控制系统、挤出机、机头、定型冷却系统、牵引机、行星切割装置及翻料架组成。
每条双管双色PPR管材生产线有两台挤出机，其主要一台挤出机采用强力输送衬套及高效螺杆，另一台较小的挤出机用于挤出标志线。
接下来我们请凯德塑机为大家分享双管双色PPR管材生产线生产流程及加工工艺。
【双管双色PPR管材生产线生产流程及加工工艺】（凯德双管双色PPR管材生产线-图例）双管双色PPR管材生产线螺杆采用特殊设计生产效率高，保证产品质量。
PPR管设备螺杆料筒采用38CrMoAL优质合金氮化钢，并选用先进的离子渗氮处理，更加耐磨、抗腐蚀，保证设备使用寿命。
PPR管设备电气控制控制系统均采用PLC电脑自动控制。
PPR管设备模具选用篮式结构设计，确保产品内外壁光滑平整。
PPR管设备超长距离真空定径，生产的产品精度高、误差小，有光泽不变形。
PPR管设备挤出机冷却采用风冷方式，温度调节更迅速。
PPR管设备设备整体设计精美，装机容量小、耗能少、无污染。
【PPR管材行业呈现高速发展的态势】随着市政工程和水利工程、建筑业、农业以及工业等行业市场需求的不断加大，中国PPR管材行业呈现出了高速发展态势。
据调查，2009年塑料管道生产量为580.4万吨，同比增长18.9%，2010年1-9月塑料管道生产量552.8万吨，同比增长28.23%。
同时，随着消费者对产品环保、健康、耐用等方面的品质要求不断提高，我国塑料管道在产量增加的同时，产品质量水平不断提高，行业的技术进步不断加快，品牌规模企业不断增多，新材料、新结构品种不断涌现，先进的系统设计理念层出不穷，产品的功能性更加明显、应用领域得到进一步拓宽。

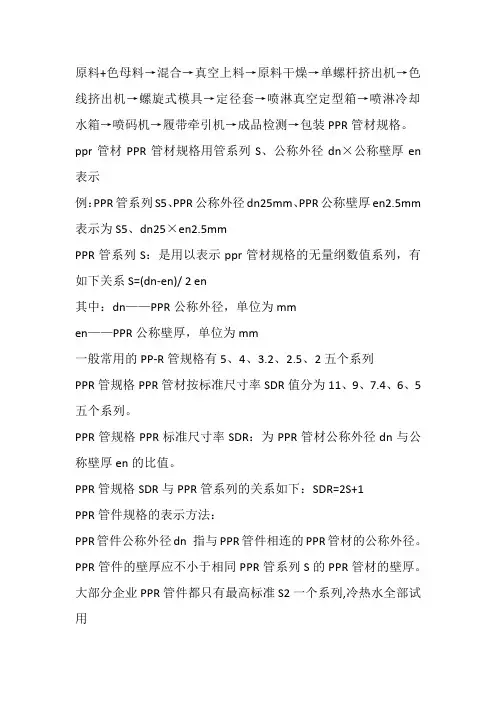

原料+色母料→混合→真空上料→原料干燥→单螺杆挤出机→色线挤出机→螺旋式模具→定径套→喷淋真空定型箱→喷淋冷却水箱→喷码机→履带牵引机→成品检测→包装PPR管材规格。
ppr管材PPR管材规格用管系列S、公称外径dn×公称壁厚en 表示例：PPR管系列S5、PPR公称外径dn25mm、PPR公称壁厚en2.5mm 表示为S5、dn25×en2.5mmPPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=(dn-en)/ 2 en其中：dn——PPR公称外径，单位为mmen——PPR公称壁厚，单位为mm一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。
PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。
PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1PPR管件规格的表示方法：PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。
PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。
大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用PPR管规格S5系列--------------1.25兆帕(12.5公斤)PPR管规格S4系列--------------1.6兆帕(16公斤)PPR管规格S3.2系列------------2.0兆帕(20公斤)PPR管规格S2系列--------------2.5兆帕(25公斤)工业生产过程传统上，三个制造过程中最有代表性的方式来生产聚丙烯。
烃淤浆或悬浮液在反应器中使用的液体的惰性烃稀释剂，以便转移到催化剂的丙烯，从系统中除去的热量，失活/除去催化剂，以及溶解的无规立构聚合物。
可以生产牌号的范围是非常有限的。
(星星管道-该技术已不用)。
散装(或大量浆)：使用液态丙烯，而不是液体的惰性烃类稀释剂。
双玖®
给水用聚丙烯（PP-R ）管件生产工艺简述及简图 一、生产工艺流程简图：
二、 生产工艺简要说明
1. 设置加料器烘干温度为60~90℃，倒入PP-R 树脂原材料，接入加料器电源使其自动上料作业；由加料器从材料桶中自动吸料并对原料进行干燥。
2. 对PP-R 给水管件注塑机进行大约2.5小时预加热，主机、铺机及模具逐渐升温，使原料达到200±20°C ，处于融化状态。
3. 按工艺卡片设定工艺参数，通过注塑机螺杆、料筒加压将熔融物料注入模具时间中，保压冷却一段时间后，开模取出产品。
4. 操作人员修理产品上的飞边毛刺，自检产品。
5. 操作人员将自检合格的PP-R 给水管件按一定数量装入PP-R 包装袋中，袋中附装箱单，注明品名、规格、数量等内容。
6.对成品PP-R管件进行检验，检验方法参见GB/T18742.3-2002.
7.合格的管件按不同规格装入包装箱中，附上合格证。
8.分别按不同规格的包装进行有序入库存放。
双玖?给水用聚丙烯（PP-R）管件生产工艺简述及简图
一、生产工艺流程简图：
1.设置加料器烘干温度为60~90℃，倒入PP-R树脂原材料，接入加
料器电源使其自动上料作业；由加料器从材料桶中自动吸料并对原料进行干燥。
2.对PP-R给水管件注塑机进行大约2.5小时预加热，主机、铺机及
模具逐渐升温，使原料达到200±20°C，处于融化状态。
3.按工艺卡片设定工艺参数，通过注塑机螺杆、料筒加压将熔融物料
注入模具时间中，保压冷却一段时间后，开模取出产品。
4.操作人员修理产品上的飞边毛刺，自检产品。
5.操作人员将自检合格的PP-R给水管件按一定数量装入PP-R包装袋
中，袋中附装箱单，注明品名、规格、数量等内容。
6.对成品PP-R管件进行检验，检验方法参见GB/T18742.3-2002.
7.合格的管件按不同规格装入包装箱中，附上合格证。
8.分别按不同规格的包装进行有序入库存放。
双玖?给水用聚丙烯（PP-R）管件生产工艺简述及简图
一、生产工艺流程简图：
1.设置加料器烘干温度为60~90℃，倒入PP-R树脂原材料，接入加
料器电源使其自动上料作业；由加料器从材料桶中自动吸料并对原料进行干燥。
2.对PP-R给水管件注塑机进行大约2.5小时预加热，主机、铺机及
模具逐渐升温，使原料达到200±20°C，处于融化状态。
3.按工艺卡片设定工艺参数，通过注塑机螺杆、料筒加压将熔融物料
注入模具时间中，保压冷却一段时间后，开模取出产品。
4.操作人员修理产品上的飞边毛刺，自检产品。
5.操作人员将自检合格的PP-R给水管件按一定数量装入PP-R包装袋
中，袋中附装箱单，注明品名、规格、数量等内容。
6.对成品PP-R管件进行检验，检验方法参见GB/T18742.3-2002.
7.合格的管件按不同规格装入包装箱中，附上合格证。
8.分别按不同规格的包装进行有序入库存放。
