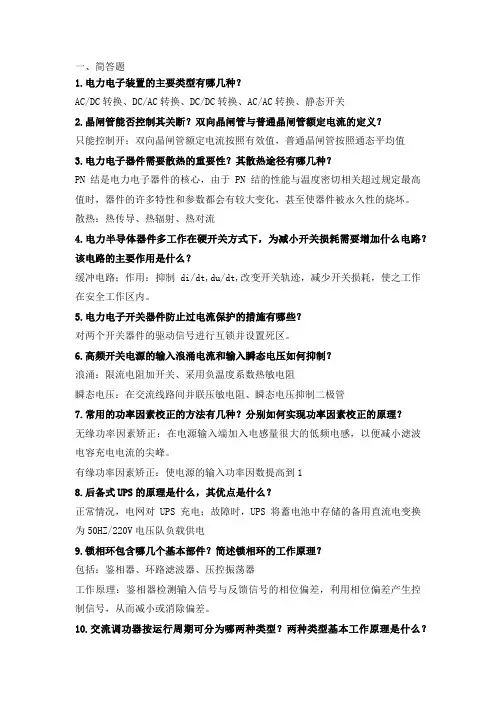

一、简答题1.电力电子装置的主要类型有哪几种？AC/DC转换、DC/AC转换、DC/DC转换、AC/AC转换、静态开关2.晶闸管能否控制其关断？双向晶闸管与普通晶闸管额定电流的定义？只能控制开；双向晶闸管额定电流按照有效值，普通晶闸管按照通态平均值3.电力电子器件需要散热的重要性？其散热途径有哪几种？PN结是电力电子器件的核心，由于PN结的性能与温度密切相关超过规定最高值时，器件的许多特性和参数都会有较大变化，甚至使器件被永久性的烧坏。
散热：热传导、热辐射、热对流4.电力半导体器件多工作在硬开关方式下，为减小开关损耗需要增加什么电路？该电路的主要作用是什么？缓冲电路；作用：抑制di/dt,du/dt,改变开关轨迹，减少开关损耗，使之工作在安全工作区内。
5.电力电子开关器件防止过电流保护的措施有哪些？对两个开关器件的驱动信号进行互锁并设置死区。
6.高频开关电源的输入浪涌电流和输入瞬态电压如何抑制？浪涌：限流电阻加开关、采用负温度系数热敏电阻瞬态电压：在交流线路间并联压敏电阻、瞬态电压抑制二极管7.常用的功率因素校正的方法有几种？分别如何实现功率因素校正的原理？无缘功率因素矫正：在电源输入端加入电感量很大的低频电感，以便减小滤波电容充电电流的尖峰。
有缘功率因素矫正：使电源的输入功率因数提高到18.后备式UPS的原理是什么，其优点是什么？正常情况，电网对UPS充电；故障时，UPS将蓄电池中存储的备用直流电变换为50HZ/220V电压队负载供电9.锁相环包含哪几个基本部件？简述锁相环的工作原理？包括：鉴相器、环路滤波器、压控振荡器工作原理：鉴相器检测输入信号与反馈信号的相位偏差，利用相位偏差产生控制信号，从而减小或消除偏差。
10.交流调功器按运行周期可分为哪两种类型？两种类型基本工作原理是什么？恒周期和半周期两种工作原理：使脉冲变压器输出和与电源电压过零点同步、数目连续可调的触发脉冲，控制T导通，调节输出功率11.直流电源装置主要有哪几种？通信电源；充电电源；电解、电镀直流电源；开关电源12.电力二极管、晶闸管、电力晶体三极管、电力场效应晶体管这几种半导体开关器件中，哪些是全控型，哪些是半控型，哪些是不控型？哪些是电压型，哪些是电流型？半控：晶闸管全控：电力晶体三极管、电力场效应晶体管不可控：电力二极管电压型：电力场效应晶体管电流型：晶闸管、电力晶体三极管13.电力电子器件散热的措施有哪几种方法？提高接触面的光洁程度选用有效散热面积大的铝型材料散热器结构设计时，注意机箱风道的形成14.画出常用的RCD关断缓冲电路图,并解释关断缓冲电路的原理?图中的开关管T是BJT，由于二极管Ds的单向导电性，T关断时，Cs立即起作用，Cs 两端电压不能突变，在有缓冲电容Cs的情况下，BJT关断时其集电极被电容电压牵制，不会出现集电极电压和电流同时达到最大值的情况。
电力电子技术复习题(整理版)电力电子技术复习题一、填空题1、晶闸管是三端器件，三个引出电极分别是：______极、______极和______极。
2、单相半波可控整流电路中，控制角α的最大移相范围是__________。
3、对于同一个晶闸管，其维持电流IH _______擎住电流IL（数值大小关系）。
4、在GTR和IGBT两种自关断器件中，属于电压驱动的器件是_____，属于电流驱动的器件是___。
5、在输入相同幅度的交流电压和相同控制角的条件下，三相可控整流电路与单相可控整流电路比较，三相可控整流电路可获得__________的输出电压。
6、为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________。
7、把交流电能转换成直流电能称整流，把一种直流电能转换成另一种直流电能称_________，而把直流电能转换成交流电能称_________。
8、可关断晶闸管（GTO）的电流关断增益βoff 的定义式为βoff=___________，其值越______越好。
9、单相全控桥式整流大电感负载电路中，晶闸管的导通角θ=___________。
10、将直流电能转换为交流电能，并把交流电能直接提供给交流用电负载的逆变电路称为___________逆变器。
11、对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是过高，二是_______________。
12、晶闸管一旦导通，门极就失去了控制作用，故晶闸管为器件。
能保持晶闸管导通的最小电流称为。
13、电压型单相桥式逆变电路中，与开关管反并联的二极管起着___________和防止开关器件承受反压的作用。
14、电力电子电路中为了实现主电路与控制电路的隔离，常采用的隔离方法有_________隔离和_________隔离。
15、单相半波可控整流电路中，从晶闸管开始导通到关断之间的角度称为__________。
16、正弦脉宽调制(SPWM)的载波信号波形一般是_________波，基准信号波形为_________波。
![[重点]电力电子装置及系统复习题及答案](https://img.taocdn.com/s1/m/c8234fcdd05abe23482fb4daa58da0116c171fe9.png)

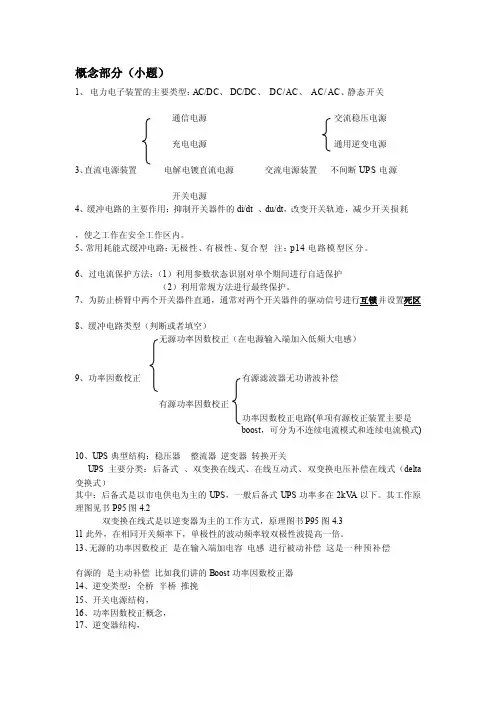

概念部分（小题）1、电力电子装置的主要类型：AC/DC、DC/DC、DC/AC、AC/AC、静态开关通信电源交流稳压电源充电电源通用逆变电源3、直流电源装置电解电镀直流电源交流电源装置不间断UPS电源开关电源4、缓冲电路的主要作用：抑制开关器件的di/dt 、du/dt，改变开关轨迹，减少开关损耗，使之工作在安全工作区内。
5、常用耗能式缓冲电路：无极性、有极性、复合型注：p14电路模型区分。
6、过电流保护方法：（1）利用参数状态识别对单个期间进行自适保护（2）利用常规方法进行最终保护。
7、为防止桥臂中两个开关器件直通，通常对两个开关器件的驱动信号进行互锁并设置死区8、缓冲电路类型（判断或者填空）无源功率因数校正（在电源输入端加入低频大电感）9、功率因数校正有源滤波器无功谐波补偿有源功率因数校正功率因数校正电路(单项有源校正装置主要是boost，可分为不连续电流模式和连续电流模式)10、UPS典型结构：稳压器整流器逆变器转换开关UPS主要分类：后备式、双变换在线式、在线互动式、双变换电压补偿在线式（delta 变换式）其中：后备式是以市电供电为主的UPS，一般后备式UPS功率多在2kV A以下。
其工作原理图见书P95图4.2双变换在线式是以逆变器为主的工作方式，原理图书P95图4.311此外，在相同开关频率下，单极性的波动频率较双极性波提高一倍。
13、无源的功率因数校正是在输入端加电容电感进行被动补偿这是一种预补偿有源的是主动补偿比如我们讲的Boost功率因数校正器14、逆变类型：全桥半桥推挽15、开关电源结构，16、功率因数校正概念，17、逆变器结构，18、感应加热电源（这些有的没有写出答案的大家自己对着书看一下啊，要断电了，来不及找了）简答部分1、电力电子装置的概念：电力电子装置是以满足用电要求为目标，以电力半导体器件为核心，通过合理的电路拓扑和控制方式，采用相关的应用技术对电能实现变换和控制的装置。
电力电子装置与控制在线考试复习题一单选题1. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A. 0º-90°B. 0º-120°C. 0º-150°D. 0º-180°2. 按900接线的相间功率方向继电器，当线路发生正向故障时，若φk为300，为使继电器动作最灵敏，其内角α值应是（）。
A. 300B. -300C. 700D. 6003. 在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（）。
A. 距故障点越远就越高B. 距故障点越近就越高C. 与距离无关D. 距故障点越近就越低4. 在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将（）。
A. 因短路相电压为零而拒动B. 因感受零序电压最大而灵敏动作C. 因短路零序电压为零而拒动D. 因感受零序电压最大而拒动5. 发电厂接于110KV及以上双母线上有三台及以上变压器，则应（）。
A. 有一台变压器中性点直接接地B. 每条母线上有一台变压器中性点直接接地C. 三台及以上变压器中性点均直接接地D. 三台及以上变压器中性点均不接地6. 三相半波可控整流电路的自然换相点是( )A. 交流相电压的过零点B. 本相相电压与相邻相电压正、负半周的交点处C. 比三相不控整流电路的自然换相点超前30°D. 比三相不控整流电路的自然换相点滞后60°7. 同步发电机灭磁时是指( )。
A. 把发电机转子绕组中的磁场储能迅速减弱到最小程度B. 把发电机定子绕组中的磁场储能迅速减弱到最小程度C. 把励磁机转子绕组中的磁场储能迅速减弱到最小程度D. 把励磁机定子绕组中的磁场储能迅速减弱到最小程度8. 双向晶闸管的额定电流值通常以（）来定义A. 最大值B. 平均值C. 有效值D. 任意值9. 三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（）度。
电⼒电⼦考试题库（附含答案解析）⼀、填空（每空1分）1、请在正确的空格内标出下⾯元件的简称：电⼒晶体管GTR；图形符号为；可关断晶闸管GTO；图形符号为；功率场效应晶体管MOSFET；图形符号为；绝缘栅双极型晶体管IGBT ；图形符号为；IGBT是 MOSFET 和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有⾜够的驱动功率、触发脉冲前沿要陡幅值要⾼和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的⽅法是串专⽤均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为⽅波。
5、型号为KS100-8的元件表⽰双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为 100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同⼀桥臂上的上、下⼆个元件之间进⾏；⽽120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进⾏的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升⾼时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥⽽不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减⼩环流⼀般采控⽤控制⾓α⼤于β的⼯作⽅式。
9、常⽤的过电流保护措施有快速熔断器、串进线电抗器、接⼊直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发⽅式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
11、双向晶闸管的触发⽅式有：I+ 触发：第⼀阳极T1接正电压，第⼆阳极T 2接负电压；门极G 接正电压，T2接负电压。
I- 触发：第⼀阳极T1接正电压，第⼆阳极T2接负电压；门极G 接负电压，T2接正电压。
Ⅲ+触发：第⼀阳极T1接负电压，第⼆阳极T2接正电压；门极G 接正电压，T2接负电压。
Ⅲ-触发：第⼀阳极T1接负电压，第⼆阳极T2接正电压；门极G 接负电压，T2接正电压。
电力电子复习题一、概念题1、KP100-8元件是额定电压为800V，额定电流为100A的普通晶闸管2、已经导通的晶闸管可被关断的条件是流过晶闸管的电流减小至维持电流I H以下3、晶闸管是三端器件，三个引出电极分别为：阳极、阴极和门极。
4、可关断晶闸管GTO，IGBT是MOSFET和GTR的复合管。
5、当温度降低时，晶闸管的触发电流增加，反向漏电流减小。
6、电力场效晶体管MOSFET ，MOS控制晶闸管是SCR和MOSFET的复合管。
7、当加到单相全控桥式整流电路的电压为U2时，单相全控桥式整流电路的晶闸管所承受2U的最大反压是22U8、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为219、三相全控桥式有源逆变电路，晶闸管电流的有效值I T为d I310、在电感性负载三相半波可控整流电路中，晶闸管承受的最大反向电压为2.45 U2。
11、180°导电型电压型三相桥式逆变电路，其换相是在同一相的上、下两个开关之间进行的。
12、在有源逆变电路中，逆变角 的移相范围应选35º~90º为最好。
13、单相全控桥式整流大电感负载电路中，控制角α的移相范围是0°~90°14、三相半波相控整流电路中，纯电阻性负载时，输出的电压波形为连续和断续的临界状态所对应的控制角α为30度。
15、三相桥式相控整流电路中，纯电阻性负载时，输出的电压波形为连续和断续的临界状态所对应的控制角α为60度。
16、用于晶闸管的过电压保护的元件有避雷器、阻容吸收电路、压敏电阻、硒堆17、电力晶体管的正偏安全工作区由以下四条曲线限定：集电极-发射极允许最高击穿电压线，集电极最大允许功耗线，集电极最大允许电流线和二次击穿功率线18、降压斩波电路中，已知电源电压U d=16V，负载电压U0=8V，周期Ts=4ms，则开通时间T on为2ms19、单相桥半控整流电感性负载电路中，在负载两端并联一个续流二极管的目的是防止失控现象的发生21、单相交流调压电路中，负载是阻感性时移相范围是φ~180º。
一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
（√）6、给晶闸管加上正向阳极电压它就会导通。
电力电子复习题 Last updated on the afternoon of January 3, 2021电力电子复习题一、选择题1、晶闸管稳定导通的条件A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流2、晶闸管通态平均电流I T(AV)与其对应有效值I的比值为A、、1/1.57 C、D、1/3、对于升降压直流斩波器，当其输出电压小于其电源电压时，有A、α无法确定B、<α<1C、0<α<、以上说法均是错误的4、有源逆变发生的条件为A、要有直流电动势B、要求晶闸管的控制角大于900C、直流电动势极性须和晶闸管导通方向一致D、以上说法均是错误的5、对于电阻负载单相交流调压电路，下列说法错误的是A、输出负载电压与输出负载电流同相B、α的移项范围为00<α<1800C、输出负载电压U O的最大值为U1D、以上说法均是错误的6、晶闸管门极触发信号刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为A.维持电流B.擎住电流C.浪涌电流D.额定电流7、三相半波可控整流电路的自然换相点是A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后608、有源逆变电路晶闸管的换流方式为A.器件换流B.电网换流C.负载换流D.脉冲换流9、对于三相半波可控整流电路，换相重叠角γ与哪几个参数有关A.α、负载电流Id以及变压器漏抗XCB.α以及负载电流IdC.α和U2D.α、U2以及变压器漏抗XC10、下列电路中，输入整流变压器不存在直流磁化的有A.单相桥式可控整流电路B.单相半波可控整流电路C.单相全波可控整流电路D.三相半波可控整流电路11、三相全控桥式整流电路在宽脉冲触发方式下一个周期内所需要的触发脉冲共有六个，它们在相位上依次相差°°°°12、可在第一和第四象限工作的变流电路是A.三相半波可控变流电路B.单相半控桥C.接有续流二极管的三相半控桥D.接有续流二极管的单相半波可控变流电路13、若晶闸管电流有效值是157A，则其额定电流为A.157AB.100AC.80AD.246.5A14、带反电动势负载的电路，当晶闸管关断时负载上的电压U d为===E/=–E15、升压斩波电路中，已知电源电压Ud=12V，导通比Kt=1/3，则负载电压U0=16、将直流电能转换为交流电能供给负载的变流器是A.有源逆变器D变换器A 变换器 D.无源逆变器17、串联谐振式逆变电路晶闸管的换流方式为 A.器件换流 B.电网换流 C.负载换流D.脉冲换流18、单相全控桥式整流电路带纯电阻性负载时，晶闸管承受正向电压的最大值为 A.2U 221B.2U 2C.2U 22D.2U 619、取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的 A.转折电压 B.反向击穿电压 C.阈值电压D.额定电压20、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在 A.导通状态B.关断状态C.饱和状态D.不定21、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是 °°°°22、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为22222、三相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为2222224、电流型逆变器中间直流环节贮能元件是A.电容B.电感C.蓄电池D.电动机25、在型号为KP10-12G中，数字10表示A.额定电压10VB.额定电流10AC.额定电压1000VD.额定电流1000A26、下列电路中，不可以实现有源逆变的有A.三相半波可控整流电路B.三相桥式半控整流电路C.单相桥式可控整流电路D.单相全波可控整流电路外接续流二极管27、下列电路中，输入整流变压器不存在直流磁化的有A.单相桥式可控整流电路B.单相半波可控整流电路C.单相全波可控整流电路D.三相半波可控整流电路28、电压型逆变电路特点没有A.直流侧接大电感B.交流侧电流为正弦波C.直流侧电压无脉动D.直流侧电流有脉动29、对于升降压直流斩波器，当其输出电压大于其电源电压时，有A、α无法确定B、<α<1C、0<α<、以上说法均是错误的30、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为、当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在36、电压型逆变电路特点没有 A.直流侧接大电感B.交流侧电流为正弦波C.直流侧电压无脉动D.直流侧电流有脉动37、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为40、对于电阻负载单相交流调压电路，下列说法错误的是A 、输出负载电压与输出负载电流同相B 、α的移项范围为00<α<18022222、三相半波可控整流电路，带电阻负载，控制角α的最大移相范围为（）。
第一章填空题：1.电力电子器件一般工作在_开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为_通态损耗_，而当器件开关频率较高时，功率损耗主要为_开关损耗。
3.电力电子器件组成的系统，一般由_主电路_、_驱动电路_、_控制电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路_。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为单极型器件、双极型器件、复合型器件三类。
5.电力二极管的工作特性可概括为单向导通。
6.电力二极管的主要类型有普通二极管、快恢复二极管、肖特基二极管。
7.肖特基二极管的开关损耗__小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为正向有触发则导通、反向截止。
（SCR晶闸管）9.对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L_大于I H。
（I L=2~4I H）10.晶闸管断态不重复电压U DRM与转折电压U bo数值大小上应为，U DRM_小于_Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__阴极和门极在器件内并联_结构是为了便于实现门极控制关断而设计的。
（GTO门极可关断晶闸管）13.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为_二次击穿_ 。
14.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的_放大区_、前者的非饱和区对应后者的_饱和区_。
15.电力MOSFET的通态电阻具有正温度系数。
（MOSFET场效应晶体管、GTR电力晶体管、IGBT绝缘栅双极型16.IGBT 的开启电压U GE（th）随温度升高而_略有下降_，开关速度_低于_电力MOSFET 。
晶体管）17.功率集成电路PIC分为二大类，一类是高压集成电路，另一类是智能功率集成电路。

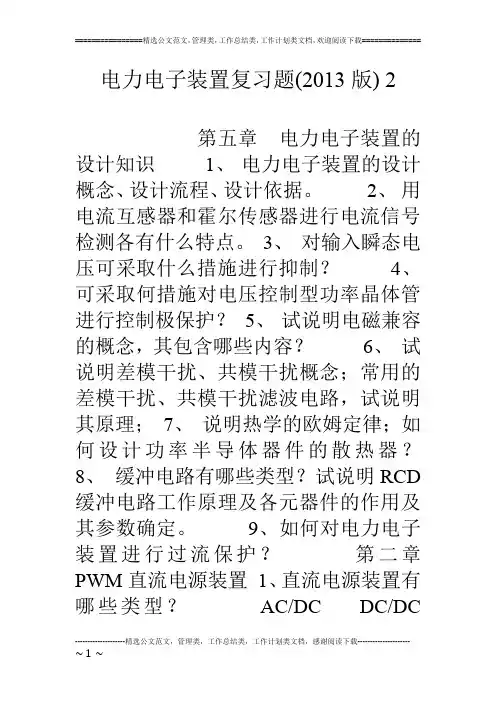

第五章 电力电子装置的设计知识1、 电力电子装置的设计概念、设计流程、设计依据。
2、 用电流互感器和霍尔传感器进行电流信号检测各有什么特点。
3、 对输入瞬态电压可采取什么措施进行抑制？4、 可采取何措施对电压控制型功率晶体管进行控制极保护？5、 试说明电磁兼容的概念，其包含哪些内容？6、 试说明差模干扰、 共模干扰概念； 常用的差模干扰、 共模干扰滤波电路， 试说明其原理；7、 说明热学的欧姆定律；如何设计功率半导体器件的散热器？8、 缓冲电路有哪些类型？试说明 RCD 缓冲电路工作原理及各元器件的作用及其参数确定。
9、如何对电力电子装置进行过流保护？PWM 直流电源装置1、直流电源装置有哪些类型？AC/DC DC/DC DC/AC/DC2、 AC/DC 变换器中输入源电流谐波与输出电压波纹的含义是什么。
输入源电流谐波是指输入源电流除了基波外还有高次谐波， 输出电压文波是指输出直流电压 中含有的工频交流成分。
产生高脉冲电流峰值， 谐波电流大， 污染电网， 降低功率因数， 因此要加功率因数校正电路。
二极管整流的缺陷及措施 输出中交流分量高 滤波（大 L C 大 L,C ） 启动时浪涌电流 带 NTC （负温度系数热敏电阻） 输入电流呈窄脉冲状，谐波含量高， PF 低4、简述 AC/DC 整流器功率因数校正的意义与校正原理。
传统的整流器为什么会使电网电 流产生畸变？进行 APFC 的必要条件是什么？可采用哪些 DC/DC 变换器电路进行 APFC ？AC 侧虽然输入交流电压是正玄的，但输入的交流电流的波形却严重畸变，由于谐波电 流的存在， 使整流电路输入端功率因数下降， 负载课得到的实际功率减少， 在电网中产生畸 变的电流，其谐波电流对电网有危害作用。
有源功率因数校正控制技术原理 有源功率因数校正技术主要采用一个变换器串入整流 滤波与变换器之间 , 通过特殊的控制 , 一方面强迫输人电流跟随输人电压 , 从而实现单位功 率因数 ,另一方面反馈输出电压使之稳定 , 从而使变换器的输人实现预稳。
传统的整流方式通常采用二极管整流或相控整流方式。
采用二极管整流方式的整流器存在电 网吸取畸变电流， 造成电网的谐波污染。
采用相控的整流器也存在深度相控下交流侧功率因 数很低，因换流引起电网电压波形畸变。
APFC 的必要条件一、能高频离散化处理输入电流脉冲二、使输入电流强迫工作在正弦 波包络线内三、内部具有滤波、储能（低通）功能，使波形重组。
APFC 的工作模式： CCM 、DCM 、CRMAPFC 的控制方法电压型控制： 适用于 DCM模式 电流型控制：平均电流控制、峰值电流控制、滞环电流控制 3、为什么 SCR 整流电路不能用大电容滤波电路； 电路时，必须在电路上采取什么措施，为什么？ 晶闸管采用相控方式， 由于大电容阻碍电压变化， 电路， 在采用大电容滤波会产生启动冲击电流问题，对于二极管整流电路， 在采用大电容滤波 所以不能用大电容滤波电路： 二极管整流 因此要在电路中采用启动限流电路， 会5、对于理想条件下的电力电子装置，输出即使是接纯电阻性负载，为什么装置的功率因数也可能不为1？虽然理想状态下，电力电子装置都处于开关状态，但由于分布电容和输入电流存在一定的畸变波形，所以接纯电阻性负载，装置的功率因数也可能不为16、试述制作高精度直流稳压电源要采取的主要技术措施是什么。
高精准稳压电源Uref 高增益负反馈增益放大器合适的Pi 调节器7、要将开关型直流稳压电源改为直流稳流电源应在电路上做怎样改动，试画图说明。
并联大电容改为串联大电感图13、在多路开关电源中，主路用PWM 闭环反馈调整，可以获得高稳定度的直流电压；为什么副路可以得到输入电压变化时也能稳定的输出直流电压，试证明。
对于多路输出电源使用电压型控制，对于多路输出电源它们之间的交互调节效应较好，对输出的负载变化有较好的响应调节，当任何一路发生变化同时影响主路，所以控制主电路即可。
14、丘克变换器的电路拓扑、工作原理及CCM 模式下的输出电压和输入电压关系式的推导。
15、绘出开关变换器的等效电路和对偶电路，并能说出对偶电路中的对偶关系。
16、推导反激式变换器在CCM 模式下输出电压和输入电压关系式。
17、推导反激式变换器在DCM 模式下输出电压和输入电压关系式，说明DCM 工作模式的应用。
18、推导正激式（半桥、全桥、推挽）变换器在CCM 模式下输出电压和输入电压关系式。
19、二极管整流电路会出现什么缺陷问题？用何方式解决？20、试绘出电压型控制的原理框图及各部分作用、特点。
21、试绘出双闭环电流型控制的原理框图及各部分作用，如何抑制电流型控制的次谐波振荡。
22、软开关有哪些类型？其有什么作用？软开关分为零电压开关和零电流开关。
零电压开关开通前两端电压为0，开通时不会产生损耗和噪声，零电流开关；使开关关断前电流为0，开关关断时不会产生损耗和噪声。
23、什么是APFC ?其实质是什么？24、传统的整流器为什么会使电网电流产生畸变？进行APFC 的必要条件是什么？可采用哪些DC/DC 变换器电路进行APFC？25、反激变换器和正激变换器中的变压器有何不同？设计时有何区别正激变换器同名端相同，且常设计磁心复位电路，反激变换器同名端相反，不需要磁心复位，正激变压器的变压器只做隔离、变压作用，反激变换器的变压器做储能电感的作用，反激变压器的磁心需要气县，降低磁心的磁导率，防止负载电流较大时磁心饱和。
26. 试述反激变压器设计步骤27．试述正激（全桥、半桥、推挽）变换器中变压器设计步骤28. 反激式变换器中，Ui=150V ，变压器LM=1mH ，原边绕组匝数为60，RL=25 欧，使其工作时晶体管ton=toff ，并使得ton 期间储存的能量在toff 期间正好放完，为使输出电压Uo学习-----好资料为50V，试计算工作频率及变压器副边绕组匝数为多少合适？；（电路各种损耗忽略不计）29有一降压变换器输入电压范围Ui=10-20V，输出电压Uo=5V，纹波电压为输出电压的0.5%，负载电阻变化范围1欧-10欧，求工作频率为100KHZ和500KHZ时所需临界电感值、电容值和开关管电流峰值。
30推导CUK电路中MOSFET的峰值电压和峰值电流表达式31变压器漏感会有何影响？在设计变压器时如何减小漏感？漏感：使功率开关关断时的电应力增大，影响功率器件工作的可靠性及引起关断时电压尖峰。
带来EMI.减小漏感的措施：选择铁心结构及绕组绕制时尽可能减少漏感32、变压器绕制时如何减小漏感？漏感与匝数平方成正比，所以应尽可能减少匝数。
从绕组结构来说，增加绕组高度，减少绕组厚度，特别是减少两绕组间绝缘厚度，可减小漏感。
也可在绕组方式方法上采取措施来减小漏感，关键是使原副边绕组尽可能紧密耦合。
常采用原副边分层交叉绕法，也就是原副边夹绕，此时漏感为不交叉绕法的1/4。
并绕。
另外，漏感与铁心形状有关，罐形及环形铁心的漏感较小。
33、D C/DC变换器常用的隔离、驱动电路34、试述趋肤效应的原理。
在绕组的设计时如何减小趋肤效应的影响？35、试说明开关电源在输入电压变化、负载变化时的稳压过程。
36、 .某一输入为单相50周工频的开关式整流器，开关工作频率为100千周，问:在正常工作下，输出直流电压含有什么交流分量?又，若电路出现自激振荡，那么在此种状态下，输出直流电压还能含有什么交流分量？37、在电路上，处理电力信号与处理无线电信号的要求各有什么不同；用高频化处理电工技术问题可能会出现什么技术问题38、试述多路输出DC/DC变换器中，如何提高副路的输出电压稳定度？如采用耦合电感器会产生什么不良电路问题？提高精度小电流输出，后置LM78** , LM79** 大电流输出，后接DC/DC电路，滤波L共磁心。
问题：高频噪声耦合带来的叫严重的干扰问题。
第二章逆变电源装置1、评价逆变器的指标主要有哪些？谐波系数，最低阶次谐波，波形畸变率，功率，输入，输出，输出电压波动，输出频率波动，2、开关器件的换流方式有哪些？器件换流，电网换流，负载换流，强迫换流。
3、说明在高频DC/AC中的交流电压，可以利用高频脉冲电压实现用SPWM方式控制的原理。
冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同的4、某一个DC/AC隔离型应急灯，已知输入电源为12V蓄电池，输出电压为220VAC ,输出负载为功率为100W的电灯，开关工作频率为200kHz，请画出符合此条件最合适的主电路与控制电路（控制电路可画框图），指出主开关管的选用要求与变压器的设计参数。
5、单极性SPWM和双极性SPWM各有什么特点？各适用于哪种电路拓扑？6、载波比和电压调制比的概念、什么是同步调制、什么是异步调制。
载波fc、调制波fr幅度调制比Mv=urm/ucm 载波比（频率调制比）Mf=fc/fr要改变输出电压的频率，可通过改变输入调制波（参考波、信号波、基准波）的频率，即改变Mf （载波不变时）；要改变输出电压的幅度，可改变调制比Mv （Mv<=1 ）7、对方波逆变器、正弦波逆变器可通过什么方式改变交流输出基波电压的幅值和频率。
调节输入电压，逆变桥间的移相，控制信号移相。
8、SPWM 波优化的目标是什么？可采取哪些措施进行SPWM 波的优化？SPWM 波的优化目标1、谐波含量少2、直流电压利用率高3、开关次数少将正玄调制波改为梯形波。
9、绘出半桥串联谐振式逆变电路的电路图，说明其工作原理和采用半桥串联谐振式逆变电路的关键作用。
如改为半桥并联谐振式逆变电路，绘出其电路图。
10、电压源型和电流源型逆变电路有何不同？它们使用的可控开关有何不同？11、12、带阻感负载的逆变电路中和主控开关并联的二极管起什么作用？在一个周期中二极管和开关管导电时间由什么因素决定？半桥和全桥逆变电路中如果Ud 都是300V ，断态时开关器件两端最高电压是多大？二极管是负载向直流侧反馈能量的通道，又起着使负载电流连续的作用，所以它既是反馈二极管又是续流二极管，导电时间由负载电流的大小和方向决定，移相调压是由导通角来决定，半桥时Ud=300V ，全桥时Ud/2=150V12、在载波电压幅值和频率恒定不变时，改变调制波电压幅值和频率为什么能改变逆变电路交流输出基波电压的大小和基波频率？13、既然SPWM 控制能使逆变电路输出畸变系数很小的正弦波，为什么有时又要将调制参考波改为梯形波，或取附加三次谐波分量的调制波？目的是优化SPWM 波，优化SPWM 波可以使谐波含量减少，直流电压利用率高，开关次数减少。
14. 试参照SPWM 逆变器输出电压瞬时值单环反馈控制工作原理，画出SPWM 逆变器输出电流瞬时值单环反馈控制工作原理框图。
