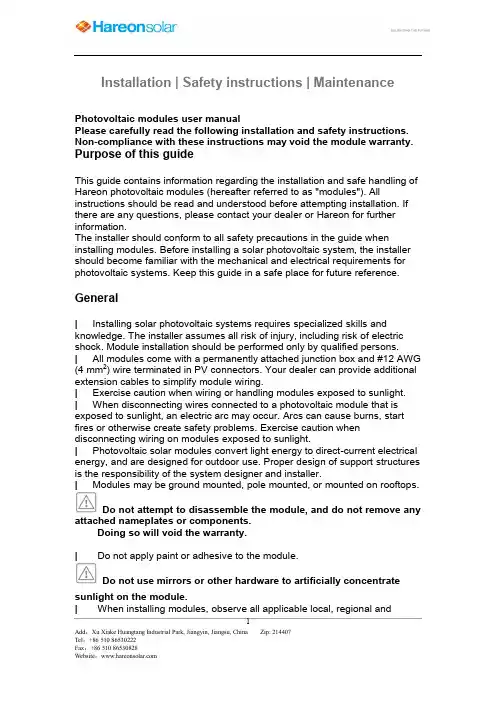

Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 2144071Installation | Safety instructions | MaintenancePhotovoltaic modules user manualPlease carefully read the following installation and safety instructions. Non-compliance with these instructions may void the module warranty. Purpose of this guideThis guide contains information regarding the installation and safe handling of Hareon photovoltaic modules (hereafter referred to as "modules"). Allinstructions should be read and understood before attempting installation. If there are any questions, please contact your dealer or Hareon for further information.The installer should conform to all safety precautions in the guide wheninstalling modules. Before installing a solar photovoltaic system, the installer should become familiar with the mechanical and electrical requirements for photovoltaic systems. Keep this guide in a safe place for future reference.General| Installing solar photovoltaic systems requires specialized skills andknowledge. The installer assumes all risk of injury, including risk of electric shock. Module installation should be performed only by qualified persons.| All modules come with a permanently attached junction box and #12 AWG (4 mm 2) wire terminated in PV connectors. Your dealer can provide additional extension cables to simplify module wiring.| Exercise caution when wiring or handling modules exposed to sunlight. | When disconnecting wires connected to a photovoltaic module that is exposed to sunlight, an electric arc may occur. Arcs can cause burns, start fires or otherwise create safety problems. Exercise caution whendisconnecting wiring on modules exposed to sunlight.| Photovoltaic solar modules convert light energy to direct-current electrical energy, and are designed for outdoor use. Proper design of support structures is the responsibility of the system designer and installer.| Modules may be ground mounted, pole mounted, or mounted on rooftops.Do not attempt to disassemble the module, and do not remove any attached nameplates or components.Doing so will void the warranty.| Do not apply paint or adhesive to the module.Do not use mirrors or other hardware to artificially concentratesunlight on the module.| When installing modules, observe all applicable local, regional andAdd ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 2144072national codes and regulations. Obtain a building and/or electrical permit where required.Safety precautions for installing a solar photovoltaic system| Solar modules produce electrical energy when exposed to sunlight. | Only connect modules with the same rated output current in series. If modules are connected in series, the total voltage is equal to the sum of the individual module voltages.| Only connect modules or series combinations of modules with the same voltage in parallel. If modules are connected in parallel, the total current is equal to the sum of individual module or series combination currents.| Keep children well away from the system while transporting and installing mechanical and electrical components.| Completely cover all modules with an opaque material during installation to prevent electricity from being generated.Do not wear metallic rings, watchbands, ear, nose, or lip rings orother metallic devices while installing or troubleshooting photovoltaicsystems.Use appropriate safety equipment (insulated tools,insulating gloves, etc) approved for use on electrical installations.| Observe the instructions and safety precautions for all other components used in the system, including wiring and cables, connectors, DC-breakers, mounting hardware, inverters, etc.| Use only equipment, connectors, wiring and mounting hardware suitable for use in a photovoltaic system.| Always use the same type of module within a particular photovoltaic system.| Under normal operating conditions, PV modules will produce currents and voltages that are different than those listed in the date sheet. Data sheet values are applicable at standard test data.| Short-circuit current and open-circuit voltages should be multiplied by a factor of 1.25 when determining component voltage ratings, conductorampacity, fuse sizes and size of controls connected to the module or system output.Refer to Section 690-8 of the National Electrical Code (NEC) for an additional multiplying factor of 125 percent (80 percent de-rating) which may be applicable.General installation notes| Drainage holes must not be covered with parts of the mounting system. The junction box has a breather port which must be mounted facing downward and cannot be exposed to the rain. The junction box should be on the higher side of the module when it is mounted in order to orient the breather port correctly.| Do not lift the module by grasping the module's junction box or electricalAdd ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 2144073leads.| Do not stand or step on module.| Do not drop the module or allow objects to fall on the module.| Do not place any heavy objects on the module.| Inappropriate transport and installation may damage the module glass or frame.Mechanical InstallationSelecting the location| Select a suitable location for installation of the module.| For optimum performance, the module must be facing true south in northern latitudes and true north in southern latitudes.| For detailed information on optimal module orientation, refer to standard solar photovoltaic installation guides or a reputable solar installer or systems integrator.| The module should not be shaded at any time of the day.| Do not install the module near equipment or in locations where flammable gases can be generated or collected.Selecting the proper mounting structure and hardware| Observe all instructions and safety precautions included with the mounting system to be used with the module.| Do not drill holes in the glass surface of the module. Doing so will void the warranty.| Do not drill additional mounting holes in the module frame. Doing so will void the warranty.| Modules must be securely attached to the mounting structure using four mounting points for normal installation. If heavy wind or snow loads are anticipated, additional mounting points should also be used.| Load calculations are the responsibility of the system designer or installer. | The mounting structure and hardware must be made of durable, corrosion- and UV-resistant material.| The modules have been evaluated by UL for mounting using the 8 provided mounting holes in the frame.| Each module (or series string of modules so connected) shall be provided with the maximum series fuse as specified.Mounting methods1. Mounting with Bolts| The module must be attached and supported by at least four bolts through the indicated mounting holes.| Depending on the local wind and snow loads, additional mounting points may be required.| The modules have been evaluated by UL for a maximum positive or negative design loading of 30 lbs/ft2.Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 2144074Mono-crystalline Cell ModulePoly- crystalline Cell Module2. Mounting solar modules with bracket on flat roof and ground| Fasten bracket on flat roof or ground first, fasten solar modules on bracket, use nuts to fasten bracket.| The bracket would endure 20 years, and is made of anticorrosive material. Temperature zinc steels and Stainless steel is recommended.| The bracket should be solid enough to resist continuous load ，pressure from wind ,snow, earthquake and other outside force.Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 2144075| Use insulation materials to isolate different metal like stainless steel, aluminum. This would prevent corrosion.| insert screw into flat gasket ，insert screw into installation hole both on the modules and supporting frame| insert screw into flat gasket and spring gasket, then apply nut on the screw fasten it.A2-70, M8SCREW FLA T GASKET SPRING GASKET M8 NUT|refer to the following form for supporting bracket's slope angleAdd ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 21440763. Other| The recommended standoff height is 5 cm. If other mounting means are employed this may affect the UL Listing.| Direction of module installation: PV module are rectangle shaped; PVmodule array longitudinal installation (the way that installs the module by long side longitudinal) is mostly used because the transverse installation (the way that installs the module by long side transversely) has less rain cleaning ability. | For distance between the modules, longitudinal distance (along the roof gradient) should be enough for installation and disassembly; transverse distance should be 3-10cm.| Other mounting methods are acceptable as long as the minimumrequirements as described above. Above requirements are only basicinstructions.For example, on slant roofMono-crystalline Cell ModulePoly- crystalline Cell ModuleAdd ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 2144077Accessory:1 Hexagon Self-locking Bolt M8*35 (mm ）2 Hexagon Nut M10Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 2144078(mm)3 Spring Washer M10(mm)4 Flat Washers M10(mm)5 Nonstandard Nut M109 (mm)6 Nonstandard Bolt M10(mm)7 Pressure Plate(mm)Add：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 214407Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 214407108 Crossbeam（mm ）9 Crossbeam Foundation(mm)11 (mm)Electrical InstallationGrounding| There is the grounding hole and grounding marking along either edge of the frame indicating a ground bonding location. All module frames must be properly grounded. All bolts, nuts, washers are stainless-steel. Observe all local electric codes and regulations. Use solid uninsulated copper wire sizes 10 or 12 AWG. The wire must have no nick. Make the grounding wire connect to the bolt and tighten it. Put M4 stainless steel bolt across M4stainless steel spring washer, M4stainless steel flat washer, 2 pc of stainless steel cupped washer with a diameter of 4（Copper wire is winded on the bolt between two cupped washers.）and M4 stainless steel star washer, and then through the grounding hole on the aluminum frame components, M4 stainless steel flat washer And spring washer, at last tighten them with the stainless steel M4 nut. （TORQUE：4N.M）Add：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 214407Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 21440712| Details for wiring in accordance with the NEC, and that the grounding method of the frame of arrays shall comply with the NEC, article 250.General electrical installation| Do not use modules of different configurations in the same system. | This module is supplied with Multi Contact connectors for electrical connections.| Refer to Section 690.31 of the NEC to determine appropriate types and temperature ratings of conductors. Wiring should be #12 AWG, 4 mm 2(minimum) and must be temperature rated at 90 °C (minimum).| Completely cover system modules with an opaque material to prevent electricity from being generated while disconnecting conductors.| Refer to Sections 690.8 and 310 of the NEC to determine overcurrent, conductor ampacity and size requirements.| In Canada, installation shall be in accordance with CSA C22.1, Safety Standard for Electrical Installations, Canadian Electrical Code, Part 1.| For best performance, ensure that positive and negative DC wires run closely together avoiding loops.WARNING!Electrical shock hazard! Do not touch bare conductors or otherpotentially energized parts.MaintenanceHAREON recommends the following maintenance items to ensure optimum performance of the module:| Clean the glass surface of the module as necessary. Use water and a soft sponge or cloth for cleaning. A mild, non-abrasive cleaning agent can be used if necessary. Do not use dishwasher detergent.| Electrical and mechanical connections should be checked periodically by qualified personnel to verify that they are clean, secure and undamaged.Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 21440713| Check the electrical and mechanical connections periodically to verify that they are clean, secure and undamaged.| Problems should only be investigated by qualified personnel.| Observe the maintenance instructions for all other components used in the system.| Artificially concentrated sunlight shall not be directed on the module.Shutting down the system| Completely cover system modules with an opaque material to prevent electricity from being generated while disconnecting conductors.| Disconnect system from all power sources in accordance with instructions for all other components used in the system.| The system should now be out of operation and can be dismantled. In doing so, observe the all safety instructions as applicable to installation.Electrical ratings of the concerned modules:The electrical characteristics are within ±10 % of the indicated values of ISC, VOC, and Pmax under Standard Test Conditions (irradiance of 1000 W/m2, AM 1.5 spectrum, and a cell temperature of 25°C/77°F).Add ：Xu Xiake Huangtang Industrial Park, Jiangyin, Jiangsu, China Zip: 21440714Disclaimer of liabilityBecause the use of this manual and the conditions or methods of installation, Operation, use and maintenance of photovoltaic products are beyondHareon’s control; Hareon does not accept responsibility and expresslydisclaims liability for loss, damage, or expense arising out of or in any way connected with such installation, operation, use or maintenance. Noresponsibility is assumed by Hareon for any infringement of patents or other rights of third parties, which may result from use of the PV product. No license is granted by implication or otherwise under any patent or patent rights. The information in this manual is based on Hareon's knowledge and experience and is believed to be reliable, but such information including productspecification (without limitations) and suggestions does not constitute a warranty, expressed or implied. Hareon reserves the right to change themanual, the product, the specifications, or product information sheets without prior notice.Information about manufacturer:Jiangyin Hareon Power Co., Ltd.ADD: Huangtang Industrial Zone(Huanzhen North Road), Xuxiake Town, Jiangyin, Jiangsu ，P.R. ChinaPlease consult your dealer or the manufacturer concerning the warranty of your modules. If you have any further questions, your dealer will gladly assist you.Subject to technical modifications without notice.。

Addr: Huangtang Industrial Zone, Xuxiake Town, Jiangyin, Jiangsu,P.R China , P .C. 214407光伏组件使用手册请认真阅读以下安装和安全指南。

如果安装时与之不符的话，这样做会使产品保证失效。

指南的目的：本指南包括光伏组件（以下简称为组件）的安装和安全操作的信息。

在安装之前请阅读和理解本指南。

如果有任何问题，请联系您的经销商或海润 公司。

在安装组件的时候，安装人员应该遵守安全防范指南。

在安装太阳能光伏组件之前，安装人员应该熟悉光伏系统的机械和电气要求。

请妥善保存本指南以便今后的使用。

概要²太阳能光伏系统安装需要专业的技巧和知识。

安装人员应该设想到各种受伤害的风险，包括电击风险。

组件的安装应该由合格的人员进行。

²所有的组件具有永久的接线盒和#12 A WG(4 mm2)电缆线连接到的多功能接触光伏连接头。

您可以从您的经销商处得到额外的组件的电缆线。

²每个单独的组件在直接接触到阳光后可以产生大于30伏特的直流电压。

直接接触到30伏特和大于30伏特的直流电压可能导致危险。

暴露于阳光下时连接组件或操作组件要小心。

²当拆除连接在暴露在阳光下的组件的缆线的时候，可能产生电弧。

电弧会导致燃烧，起火或产生其他安全问题。

暴露于阳光下时拆除连接组件上的缆线的时候要小心。

²太阳能光伏组件将光能转换为直流电能，设计为室外使用。

适当得支撑结构的设计是系统的设计者和安装人员有的职责。

²组件可以为地面安装，电线杆安装和屋顶安装。

不要尝试分解组件，不要拆除组件上的任何铭牌或者部件。

此种行为会使产品保证失效。

不要在组件上喷涂任何颜料或黏合剂。

不要使用镜子或其他的装备来集中阳光到组件上。

安装组件时，遵守当地，地区和国家的规范和条例。

需要建筑或电气许可。

安装太阳能光伏系统的安全防范措施²当暴露在阳光下时，太阳能组件产生电能。

一般施工方案（措施）报审表工程名称：编号：S- JSB-003注本表一式__4__份，由施工项目部填报，监理项目部、施工项目部各存_1___份。

项目晶体硅光伏组件安装方案施工项目部2013年04月警告光伏组件暴露在光照下时，即使未连接到电路，它们也会产生电流。

接触光伏组件输出线路可能会造成电击或烧伤。

当多个光伏组件互连起来以增加组合输出电流或电压时，这种危险的程度会更高。

在进行任何涉及光伏组件或系统电路连接的操作之前，请用不透明布或其它不透明材料覆盖整个光伏组件前端表面。

请使用适当的安全设备（绝缘工具、绝缘手套等）和步骤。

小心建议您操作光伏组件时只接触其较长的一侧。

• 请勿扭曲或拆卸光伏组件。

• 请勿踩踏光伏组件。

• 请勿试图通过将光线聚集在光伏组件表面来增加其输出电流。

• 如果PV 发电系统包含其它组件（电池、充电控制器、转换器等），请按照相应制造商的安全建议操作。

CECEP Solar 光伏组件产生直流电，可以在单块光伏组件或多块光伏组件系统中使用它们，以满足各种应用的不同电流或电压需求。

某些应用可能需要使用阻流二极管（它可以防止黑暗期间的电池放电情况）或电池充电调节器（它可以防止电池过度充电或潜在的电池损坏情况）。

有关其它信息，请与CECEP Solar代表联系。

在某些地区，可能会对光伏组件的安装和使用进行管理。

具体而言，这些规范可能会规定在屋顶、外墙和车辆上安装光伏组件的要求。

安装人员必须在相应情况下遵守这些规范。

表C-1列出了CECEP Solar 晶体硅光伏组件光伏组件的电子和机械特征和标准实验条件(STC)下每个光伏组件标签上标出的主要电子特征。

标准实验条件是指辐照度1 kW/m²、AM 1.5 光谱和电池温度25ºC。

任何单个光伏组件的Pmax、Voc和Isc将保持在这些指定值的10%范围内。

在某些情况下，光伏组件产生的电流或电压可能超出在标准实验条件(STC) 下得出的数值。

EG-255P60-C参数及安装手册组件外形尺寸图电性能参数序号部件单位数值1 组件型号EG-255P60-C2 峰值功率W 2553 功率公差% 0~+34 组件转换效率% 15.65 开路电压V ~37.976 短路电流 A ~8.897 工作电压V ~30.478 工作电流 A ~8.379 填充因数% ~75组件在不同辐照下的I-V 曲线：0510152025303540246810200W/m 2400W/m 2600W/m 2800W/m 21000W/m 2C u r r e n t (A )Voltage(V)图1 EG-255P60-C 组件I-V 曲线光伏组件安装手册1.介绍➢非常感谢您选择常州亿晶光电科技有限公司（以下简称“亿晶”）光伏组件（以下简称“组件”）。

➢本安装手册提供了亿晶组件的安装和安全使用信息。

➢本手册不具备任何质保书的意义。

本手册介绍了亿晶组件的安全安装和正确操作的相关信息，在安装、运转和维护组件前，必须仔细阅读本手册。

如果有任何问题，请联系我们，以获得进一步的信息。

安装人员必须遵守手册中提到的所有安全防范规则。

在安装组件前，安装人员必须熟悉组件的机械和电气要求。

2.免责说明➢随着光伏技术的更新，我公司会对说明书相关信息进行改进，恕不另行通知。

本说明书只针对陆地安装使用，用户应该仔细阅读并遵守。

请仔细阅读本手册中的描述和图纸，不按照本手册中提到的方法安装组件会导致保修失效。

➢在使用光伏产品时，可能会导致侵犯第三方的专利或其它权利，这些不属于亿晶的责任范围。

客户并不因使用亿晶的产品，而获得任何专利或者专利权利的使用授权，无论是明示的或隐含的。

➢本手册中所有的内容均属于亿晶的知识财产，这些财产源于亿晶长期的技术与经验的探索和积累。

3.通则➢组件的安装需要一定程度的专业技能，应该由有合格执照的专业人员进行操作。

➢亿晶所有的组件都配备了终端接线盒，接线盒上配有一定长度的线缆和接线头（分公头和母头），方便组件之间的电气连接。

精品资料光伏组件安装使用说明........................................晶硅光伏组件安装使用说明手册编制：审核：批准：发布日期：实施日期：1 目的1.1 本手册包括晶体硅光伏组件（以下简称组件）的安装、操作、使用方法及注意事项，在安装之前请务必认真阅读本手册，以免承担质保责任。

那些不正确安装、运行、使用和维护所造成的功率损失、太阳能光伏组件损坏、人员伤亡或者额外花费，XX太阳能将不承担任何责任。

2 工作内容2.1安全防范2.1.1 组件必须由专业资格的人员来安装，确保完全理解在安装组件过程中存在的可能或潜在风险。

2.1.2 安装组件时，应遵守所有地方、地区、国家和国际的相关的法律、法规，必要时应先获得相关的许可证明。

2.1.3 为了您的安全，不要在恶劣的环境下安装或操作组件，包括强风和阵风天气或是潮湿结霜的屋顶表面。

2.1.4 屋顶的光伏系统只能被安装在经过建设专家或工程师评估的建筑上，有正式的完整结构分析结果，并被证实能够承受额外的系统支架压力和光伏组件自身重量。

2.1.5 单个太阳能光伏组件在阳光直射下可产生30V 以上的直流电压，接触30V 或更高的直流电压将存在潜在危险。

正确的操作，尽可能避免此危险的发生。

2.1.6 不要在有负载的情况下断开连接线。

2.1.7 若组件正面玻璃破损，或背板出现裂口或破洞，与任何组件表面或边框接触都可能导致电击。

2.1.8若组件边框锋利或表面玻璃破损可能会导致划伤。

2.1.9 安装时请不要携带珠宝等贵金属，以免戳穿组件表面或边框可能导致触电。

2.2搬运注意事项2.2.1不得擅自拆卸组件。

2.2.2不得在组件上乱涂。

2.2.3不要在组件上行走。

2.2.4不要在组件上粘贴其他名牌。

2.2.5不要直接托着接线盒的线缆搬运组件。

2.2.6不要用镜子或透镜聚焦阳光照射到组件上。

2.2.7用不透光的材料盖住储藏在户外的组件，以免被阳光直射。

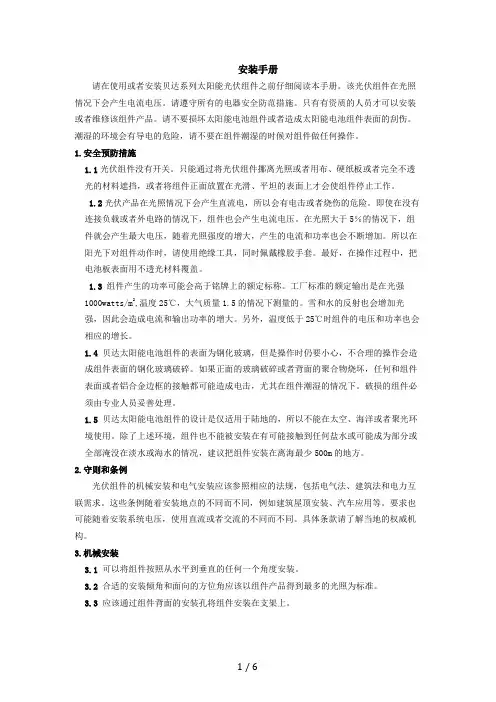

VER 1.0 DEC 2009太阳能光伏组件安装说明书目录1、免责说明 (2)2、通用安全细则 (2)3、机械安装 (2)3.1位置选择 (2)3.2选择支架 (2)3.3陆地安装 (3)3.4安装指南 (3)4、电气安装 (3)4.1电气安装细则 (3)4.2接地 (4)5、维护 (4)VER 1.0 DEC 2009本手册提供了关于组件安装、维护和使用的重要信息。

请妥善保存本说明书，以备参考。

1、免责说明随着伏达技术的更新，会对现有说明书相关信息进行改进，恕不另行通知。

本说明书只针对陆地安装使用，用户和安装人员应该仔细阅读并遵守。

如果不遵守说明书相关规定，对可能导致后果我公司不负任何责任。

2、通用安全细则2.1 安装太阳能光伏发电系统要求专门的技能和知识，必须由专业资格的工程师来完成。

2.2 安装人员在尝试安装，操作和维护的光伏组件时，请确保您完全理解在此安装说明手册的资料，了解安装过程中可能会发生伤害的风险。

2.3 光伏组件在光照充足或其他光源照射下时生产电力。

应当操作时请采取相应的防护措施，避免人员与 30V DC 或更高电压直接接触。

2.4 太阳能光伏组件能把光能转换成直流电能，电量的大小会随着光强的变化而变化。

2.5 当组件有电流或具有外部电源时，不得连接或断开组件。

2.6 安装、使用组件或进行接线时，应使用不透明材料覆盖在太阳能光伏组件阵列中组件的正面，以停止发电。

2.7 应遵守所有地方、地区和国家的相关法规，必要时应先获得建筑许可证。

2.8 太阳能光伏组件没有用户可维修的原件，不要拆解、移动或更改任何附属的部件。

2.9 太阳能光伏组件安装时不要穿戴金属戒指、表带、耳环、鼻环、唇环或其它的金属配饰。

2.10 在潮湿或风力较大的情况下，请不要安装或操作组件。

2.11 不要使用或安装已经损坏的组件，不要人为地在组件上聚光。

2.12 只有相同型号的光伏组件模块才能组合在一起。

避免光伏组件的表面产生不均匀阴影。

光伏组件安装方案一、简介光伏组件安装方案是指在光伏电站项目中，对太阳能光伏组件的安装步骤、方法和注意事项进行规划和说明的文件。

本方案旨在保证光伏组件的安全、稳定和高效运行，确保项目的顺利实施和发电效果的最大化。

二、方案概述1. 安装位置选择在选择光伏组件安装位置时，应优先考虑光照充足的地方，避免被高大建筑物或树木遮挡，确保光伏组件能够最大程度地接收到阳光。

同时，还要考虑土地的坚实程度、变形情况以及施工和维护的便利性。

2. 安装角度确定光伏组件的安装角度会影响其接收阳光的效果。

在确定安装角度时，应结合项目所在地的经纬度、季节变化、地面高差等因素进行综合考虑，以达到最佳的发电效果。

3. 安装支架选择安装支架是固定光伏组件的基础设施，对于安全稳定起着重要作用。

在选择安装支架时，应考虑耐候性能、承重能力、抗腐蚀性以及安装和维护的便利性。

同时，还要结合项目的实际情况，选用适合地形和土壤条件的支架类型。

4. 安装步骤（1）清理安装区域：清除安装区域的杂草和垃圾，确保地面干净整洁。

（2）安装支架：根据设计要求，将支架按照正确的间距和角度固定在地面上。

（3）连接布线：根据光伏组件的数量和布置方式，进行合理的电缆布线，确保连接的可靠性和美观性。

（4）安装光伏组件：将光伏组件依次安装在支架上，并进行固定，同时注意保护组件表面免受损坏。

（5）接地连接：对光伏组件进行接地连接，确保安全可靠。

（6）调整组件角度：根据设计要求和实际情况，对光伏组件的角度进行微调，以达到最佳发电效果。

5. 安装注意事项（1）安全防护：施工人员在进行安装作业时，应严格遵守安全操作要求，佩戴防护用品，并确保周围人员不受到伤害。

（2）质量检查：在安装过程中，对支架、光伏组件和布线进行质量检查，确保符合相关标准和规范要求。

（3）保护措施：在光伏组件安装完成后，应采取适当的防护措施，确保其不受恶劣天气、鸟类或其他外力的损害。

（4）日常维护：定期进行光伏组件的清洁和检查，及时清除灰尘和杂物，确保其表面的透光率和发电效率。

操作手册光伏组件及光伏支架安装工程作业指导书（附彩钢瓦排布方式）一、光伏支架及组件安装前应作下列准备工作1）在每个厂房相应位置搭设卸料平台及人员走道，在屋面铺设散料通道，避免对屋面造成损坏。

对屋面排水系统进行清理，避免雨季水流不畅，造成比必要的损失。

2）施工前对屋面进行核实,如遇到和设计不符合,根据设计及设计交底进行相应调整。

按照设计图纸中标识的基线位置测量放线，并控制每个方阵的直角方向。

以屋面采光带中心为横向基线，按照设计图纸确定整个方阵的位置。

3）核算设计图纸，计算出各区域的支架导轨、配件及组件的使用量，按照区域数量及施工流程分批上料。

4）支架及组件到场后，检查外包装有无损坏变形。

如有损坏及时与采购人员沟通，进行更坏处理。

5）支架及组件按照各区域用量运至屋顶后，及时安排人员分散到位。

二、支架及组件安装支架安装：依据设计图纸，先进行定位放线，彩钢屋面主要是夹具的定位，之后进行导轨的安装，要注意夹具的间距、同排组件导轨及相邻两排组件导轨的间距。

导轨的安装应按照中间段两端段导轨连接件顺序安装，导轨安装完成后，检查每根导轨的水平度，每跨导轨的弯曲度不得大于1mm。

完成一组支架安装后,进行支架位置的精确校核。

要注意前后排的间距、设计中要求离墙边的距离等。

吊装与搬运过程中做好保护措施，避免人身伤害及原有建筑物的破坏。

另外，安装支架立柱、横梁及导轨时不要一次性将螺栓紧固到位，支架全部调平直后将螺栓全部紧固。

组件安装：组件开箱后查验：a、开箱后先从侧面查看组件有无破损。

如果有破损及时告知项目部材料员，交由材料员处理。

b、组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。

如果出现以上现象应先将组件妥善放置一旁，放置时要避免对组件造成二次损坏，严禁将有损坏的组件搬运至施工现场。

发现以上问题的同时，应及时告知项目部材料量员，交由材料员处理。

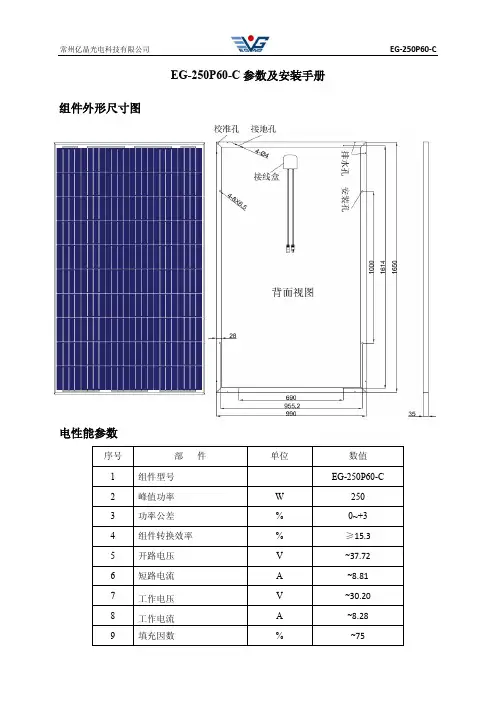

EG-250P60-C参数及安装手册组件外形尺寸图电性能参数组件在不同辐照下的I-V 曲线：0510152025303540246810200W/m 2400W/m 2600W/m 2800W/m 21000W/m 2C u r r e n t (A )Voltage(V)图1 EG-245P60-C 组件I-V 曲线光伏组件安装手册1.介绍非常感谢您选择常州亿晶光电科技有限公司（以下简称“亿晶”）光伏组件（以下简称“组件”）。

本安装手册提供了亿晶组件的安装和安全使用信息。

本手册不具备任何质保书的意义。

本手册介绍了亿晶组件的安全安装和正确操作的相关信息，在安装、运转和维护组件前，必须仔细阅读本手册。

如果有任何问题，请联系我们，以获得进一步的信息。

安装人员必须遵守手册中提到的所有安全防范规则。

在安装组件前，安装人员必须熟悉组件的机械和电气要求。

2.免责说明随着光伏技术的更新，我公司会对说明书相关信息进行改进，恕不另行通知。

本说明书只针对陆地安装使用，用户应该仔细阅读并遵守。

请仔细阅读本手册中的描述和图纸，不按照本手册中提到的方法安装组件会导致保修失效。

在使用光伏产品时，可能会导致侵犯第三方的专利或其它权利，这些不属于亿晶的责任范围。

客户并不因使用亿晶的产品，而获得任何专利或者专利权利的使用授权，无论是明示的或隐含的。

本手册中所有的内容均属于亿晶的知识财产，这些财产源于亿晶长期的技术与经验的探索和积累。

3.通则组件的安装需要一定程度的专业技能，应该由有合格执照的专业人员进行操作。

亿晶所有的组件都配备了终端接线盒，接线盒上配有一定长度的线缆和接线头（分公头和母头），方便组件之间的电气连接。

亿晶的组件设计符合国际IEC61215、IEC61730以及UL1703等标准，其应用等级为A类（满足安全等级Ⅱ的要求）。

组件的机械安装和电气安装应该参照当地相应的法规，包括电气法、建筑法和电力连接要求等。

组件在运输或存储过程中，不要打开组件的包装，除非到达安装地点。

一、施工准备1、对进场施工人员进行安全教育。

2、准备安装工具、清点安装材料、检查安全防护措施。

3、安装工具包括：内六角扳手（6mm）、梯子、平梯、脚手架、手电钻、手套、剪刀、锉刀、内六角扳手（5mm）、钻头（3-9）、胶枪、皮锤、卷尺、角磨机、活扳手、铅笔等，安装材料包括：组件、防水胶条、防水胶棉、螺栓、压块、压块螺母、燕尾丝、边压、密封胶垫、密封胶、导水槽等，及保险绳、手套等安全防护用品。

二、施工流程安装前准备→检查横梁安装精度→安装防水胶条→安装导水槽→组件粘接防水胶棉（可与前两项同时进行）→安装组件→安装压块→检查验收/安装完成三、施工方法1、检查前期横梁安装精度，不允许和设计要求有较大偏差，有偏差较大地方需要求按照图纸要求返工，钢构焊接需有相关验收合格单。

2、将防水胶条裁切成所需尺寸，防水胶条有一定的伸缩量，裁切时需留相应的余量。

3、将裁切好的防水胶条安装在导水槽相应的卡槽内，防水胶条T型部分需完全卡在导水槽卡槽内，防水胶条和导水槽卡槽分左右两部分，安装时注意区分。

4、安装导水槽：导水槽通过螺栓与C型钢安装孔连接固定螺栓，螺栓上端安装有密封胶垫，在紧固螺栓时用力矩扳手紧固，要求力度适中、不允许有松动现象，防止密封胶垫破损。

导水槽左右间距为1000mm±1.5，导水槽保证下端平齐，误差±3mm，导水槽安装顺序为2+N形式，既先安装两根导水槽后安装组件，然后每根安装好后安装组件，依次类推。

安装完成后需将导水槽保护膜去掉。

安装螺栓要求能轻松放进导水槽和C型钢安装孔内。

5、在安装组件前将防水胶棉粘贴在组件上边框上，粘贴平整牢靠，保证防水胶棉下边与组件上边框相平齐。

在整个边框面部不允许有褶皱，角部折弯时需要将褶皱处留在长边角部处，或者用剪刀修正平齐。
