HR-800共焦拉曼仪操作指南

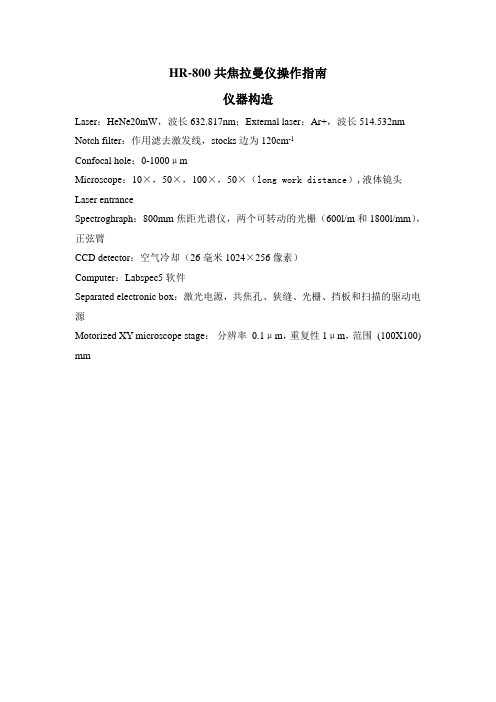

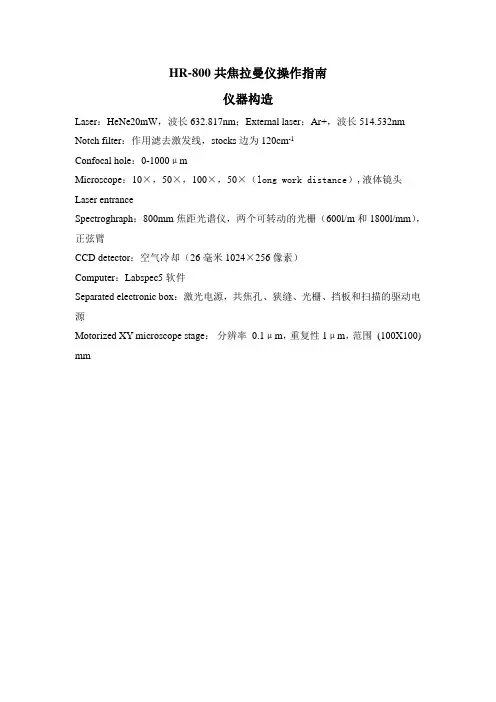

HR-800共焦拉曼仪操作指南仪器构造Laser：HeNe20mW，波长632.817nm；External laser：Ar+，波长514.532nm Notch filter：作用滤去激发线，stocks边为120cm-1Confocal hole：0-1000μmMicroscope：10×，50×，100×，50×（long work distance）,液体镜头Laser entranceSpectroghraph：800mm焦距光谱仪，两个可转动的光栅（600l/m和1800l/mm），正弦臂CCD detector：空气冷却（26毫米1024×256像素）Computer：Labspec5软件Separated electronic box：激光电源，共焦孔、狭缝、光栅、挡板和扫描的驱动电源Motorized XY microscope stage：分辨率0.1μm，重复性1μm，范围(100X100) mmHR-800共焦拉曼仪图示操作规程1、 开机稳压电源→接线板电源（3个）→机箱电源→XY 控制平台电源→电脑→开启Labspec5程序→设置CCD 温度为-70°C(点击菜单栏“Acquisition ”选中“Detector ”，见图1)等待实际温度达到-70°C →开白光、激光注：①激光和白光在正式测样时打开。

②514.5nm 开启需先打开散热风扇，再开514.5nm 激光的开关、钥匙和拨钮。

③白光在不开camera 时调成最暗。

2、 上样固体样品：① 首先确保样品表面不能有液体。

如实在要测湿的样品，可以将镜头用保鲜膜包好，或者用石英片将样品盖好。

② 样品放置要平稳，用camera 检查一下样品是否抖动。

③ 检查放置样品的衬底大小是否合适，移动操作杆看平台移动是否受阻。

④ 如果是透明样品，要确保衬底没有强拉曼信号。

拉曼光谱仪操作手册一．激光器的开关机步骤1. 开机：⑴. 用万用表检查配电柜中的三相电，是否在正常值（380V）±5%的范围之内，合上空开。

⑵．启动水冷器，并将水温设置到22℃。

打开冷却水球阀。

⑶.检查遥控头上是否还有故障灯亮启。

检查遥控头上的各个按键是否在正常位置，旋钮是否在最小处。

在确定无误后，将遥控头上的钥匙顺时针扭动九十度。

经过延时后，激光器电流将跳升至启始电流（10Amps左右）。

⑷．激光器启动10分钟后，将电流缓慢加至工作电流（工作电流根据实际情况而定）。

半小时后，激光器功率输出可以稳定。

⑸．改变输出波长时，首先应分别调整激光头后端上的竖直、水平旋钮，使现用波长激光的输出功率最大。

然后拧动竖直旋钮（从短波长向长波长变化时顺时针拧动，反之逆时针）。

找到所需谱线后，再分别微调竖直、水平旋钮，使输出功率最佳。

⑹．若要将棱镜更换成全反镜时，首先应适当加大激光器的电流并拧动竖直旋钮将谱线调到488nm，然后分别微调竖直、水平旋钮，使激光输出达到最佳。

逆时针拧动棱镜镜架，并退下棱镜。

将全反镜镶入腔孔（在将全反镜镶入腔孔时，注意避免镜面碰到腔孔的边缘，以免造成全反镜的损坏），随之顺时针拧动全反镜架使之卡入到位。

此时应有激光出现。

微调竖直、水平旋钮使激光输出达到最佳。

2．关机：⑴．将激光器的电流由工作电流降至启始电流。

将钥匙逆时针扭动九十度。

⑵．拉下激光器电源空开。

⑶．激光器关机10分钟或确认激光器已被充分冷却后，关断水冷器电源并关闭冷却水球阀。

3．注意事项及突发情况的应急处理：⑴．激光器在开启，电流跳升至启始电流10分钟后，方可缓慢加大电流至工作电流。

⑵．激光器关机尤其在关断冷却水后，一般不要重新开机。

若遇特殊情况必须开机时，在确认前次断水时激光器是在得到充分冷后才断水的，可以开机。

开机步骤与正常开机相同。

⑶．激光器若长时间不用，也应定期将激光器开启，并适当加大电流运行一段时间，以免激光器长时间放置，激光管欺压增高造成损坏。

拉曼光谱仪使用方法
一、开机测样
1、打开计算机和拉曼仪器，预热大约1小时；
2、打开计算机桌面上的程序操作界面，口令是“OPUS”；
3、点击测样图标，在基本设置中调入所测试样的种类并调
节激光强度；在高级设置中更改名称和更改保存路径并
设置扫描次数和时间，根据样品类型自行选择分辨率；
4、装样；(注意不可以污染镜片)
5、样品检测：选中拉曼光谱图，待出现预览谱图后，前后
调节样品座位置(点击Forward 和backward)到峰值显
示最大幅度；
6、回到基本设置点击样品测试开始测试样品；
二，谱图处理
1、谱图处理：点击放大图标将谱图放大，基线校正，标峰
位，点击打印-新建打印模板，将左侧显示栏中的第一
个谱图图标拖入模板，再将第二个峰值图标拖入模板，
在模板空白处新建一个表格，将峰值图标拖入表格中，
剪切掉模板中多余部分包括Bruker标志（在空白处右击
显示属性-范围-显示Bruker标志）；
2、保存谱图：右击-复制，选中最后一项；打开写字板，
黏贴，保存写字板；
3、保存数据：选中左侧显示栏图标，右击-显示参数-Raman，
复制数据，黏贴到写字板。

三、关机
1、先关闭计算机，再关闭插座(即关闭激光)；
2、关闭左侧仪器背面开关按钮，拔掉插头。

拉曼光谱仪器测试原理与仪器使用指南基于印度科学家 C.V.拉曼（Raman）发现拉曼散射效应：不同的入射光频率的散射光谱进行分析所得到的分子振动、转动的信息，并应用于分子结构分析研究的一种分析方法，称为拉曼光谱（Raman spectra）。

其中，拉曼光谱是一种散射光谱。

1激光拉曼光谱基本原理激光入射到样品，产生散射光：散射光为弹性散射，频率不发生改变为瑞丽(Rayleigh)散射；散射光为非弹性散射，频率发生改变为拉曼(Raman)散射。

如图：Rayleigh散射(左)：弹性碰撞；无能量交换，仅改变方向；Raman散射（右）：非弹性碰撞；方向改变且有能量交换。

其中，E0基态，E1振动激发态；E0+ hν0 ，E1+ hν0 激发虚态；获得能量后，跃迁到激发虚态。

(图片来自百度)Raman散射：两种跃迁能量差：△E=h(V0 -△V)，产生stokes线；强；基态分子多；△E=h(V0 +△V)，产生反stokes线；弱。

Raman位移：Raman散射光与入射光频率差△n。

(图片来自百度)斯托克斯线(Stokes)：基态分子跃迁到虚能级后不会到原处基态，而落到另一较高能级发射光子，发射的新光子能量hv'显然小于入射光子能量hv，△V 就是拉曼散射光谱的频率位移。

反斯托克斯线(anti-Stokes)：发射光子频率高于原入射光子频率。

拉曼位移(Raman shift)：△V 即散射光频率与激发光频之差。

拉曼位移△V 只取决于散射分子的结构，而与V0无关，所以拉曼光谱可以作为分子振动能级的指纹光谱。

与入射光波长无光，适用于分子结构分析。

2 拉曼光谱仪散射光相对于入射光频率位移与散射光强度形成的光谱称为拉曼光谱。

拉曼光谱仪一般由光源、外光路、色散系统、及信息处理与显示系统五部分组成。

拉曼光谱仪分为激光Raman光谱仪(laser Raman spectroscopy)和傅立叶变换-拉曼光谱仪(FT-Ramanspectroscopy)。

拉曼光谱仪的使用方法引言拉曼光谱仪是一种用于研究物质分子结构和化学反应的重要仪器。

其原理是利用分子振动和转动产生的光散射来探测物质的化学成分和结构信息。

本文将介绍拉曼光谱仪的基本使用方法及其在科研和工业领域中的应用。

一、准备工作在进行实验之前，需要对拉曼光谱仪进行一些准备工作。

首先，清洁光谱仪的采样窗口和镜片，以确保测量结果准确。

接下来，检查光谱仪的相关部件是否正常工作，如光源、光栅等。

最后，根据需要选择适当的激光波长和功率，以提高信噪比并避免对样品产生损伤。

二、样品准备样品的准备对于拉曼光谱的获取至关重要。

通常，样品需要被固定在透明的基底上，以便激光光束能够穿过样品并与其相互作用。

对于固体样品，可以使用压片法将样品均匀地压制成片，以获得可靠的测量结果。

对于液体样品，可以将其放置在透明的容器中，以保持样品的形状稳定。

三、测量在进行测量之前，需要调整光谱仪的参数以获得最佳的信号强度和分辨率。

首先，对光谱仪进行零点校准，使零点对应于没有样品的情况。

接下来，调整激光光束的聚焦点，以确保它能够有效地与样品相互作用。

然后，选择适当的测量模式，如透射模式或反射模式，以获取所需的数据。

四、数据分析获取拉曼光谱数据后，需要对其进行进一步的分析。

首先，对数据进行预处理，如背景校正和峰去噪处理，以提高数据质量。

接下来，使用相关的数据分析软件对光谱图进行进一步处理和解释。

可以通过对比实验样品和标准样品的光谱来确定样品的成分和结构信息。

此外，也可以将光谱数据与数据库进行比对，以获得更详细的分析结果。

五、应用领域拉曼光谱仪在科研和工业领域中有着广泛的应用。

在生物医学领域中，它可以用于研究细胞和组织的结构变化，以及诊断和治疗疾病。

在材料科学中，它可以用于分析纳米材料的表征和研究材料界面的相互作用。

在环境监测领域，它可以用于分析水体和空气中的有害物质成分。

此外，拉曼光谱仪还可以应用于药物研发、食品安全监测和化妆品等领域。

结论拉曼光谱仪是一种非常有用的分析工具，在研究和工业领域中发挥着重要作用。

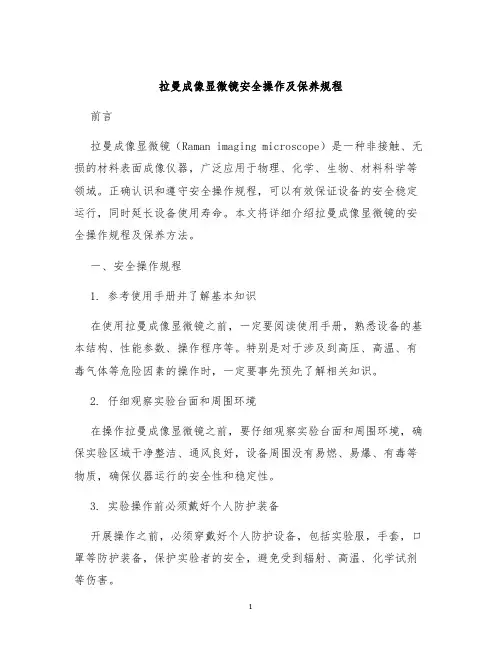

拉曼成像显微镜安全操作及保养规程前言拉曼成像显微镜（Raman imaging microscope）是一种非接触、无损的材料表面成像仪器，广泛应用于物理、化学、生物、材料科学等领域。

正确认识和遵守安全操作规程，可以有效保证设备的安全稳定运行，同时延长设备使用寿命。

本文将详细介绍拉曼成像显微镜的安全操作规程及保养方法。

一、安全操作规程1. 参考使用手册并了解基本知识在使用拉曼成像显微镜之前，一定要阅读使用手册，熟悉设备的基本结构、性能参数、操作程序等。

特别是对于涉及到高压、高温、有毒气体等危险因素的操作时，一定要事先预先了解相关知识。

2. 仔细观察实验台面和周围环境在操作拉曼成像显微镜之前，要仔细观察实验台面和周围环境，确保实验区域干净整洁、通风良好，设备周围没有易燃、易爆、有毒等物质，确保仪器运行的安全性和稳定性。

3. 实验操作前必须戴好个人防护装备开展操作之前，必须穿戴好个人防护设备，包括实验服，手套，口罩等防护装备，保护实验者的安全，避免受到辐射、高温、化学试剂等伤害。

4. 特殊情况下必须关机在遇到异常情况时，例如温度异常升高或是气压突然降低等，一定要立即停止操作，保证实验人员的生命安全，特殊情况下必须关机，并遵照相关流程予以处理紧急事项。

5. 严禁私自拆卸设备在设备正常状态下，严禁私自进行任何拆卸工作。

一旦需要进行部件的维修或是更换器件等操作时，由专业维修人员进行处理。

6. 操作结束后及时关闭仪器实验结束后，必须关闭设备并断开电源及气源，避免对设备造成损坏或是消耗设备寿命。

7. 定期检查设备拉曼成像显微镜使用一段时间后，需要进行日常维护，定期进行设备检查，并根据使用情况定期更换易损件、保养设备等，保障设备的长期稳定运行。

二、设备保养规程1. 日常清洁保养设备在日常使用中，需要保持整洁干燥，避免发生意外事故和设备受损。

特别要注意，轴承、电机、光路及电气部分的维护保养。

清洁时，使用纯棉布或是专用纸巾，注意避免纤维、毛发、灰尘等落入设备内部，造成设备污染。

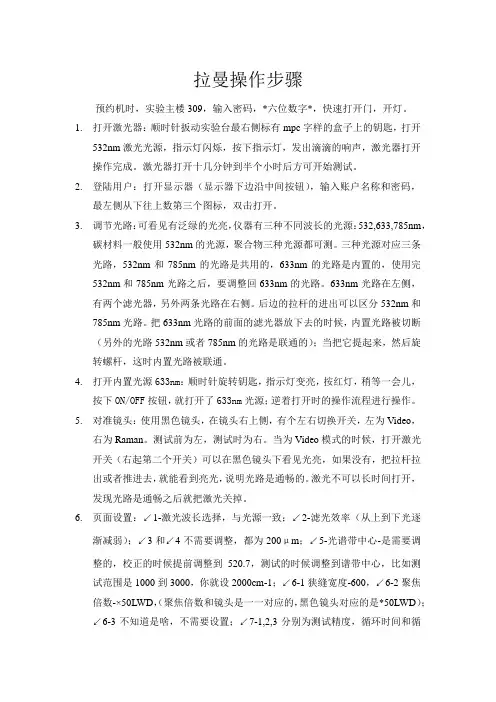

拉曼操作步骤预约机时，实验主楼309，输入密码，*六位数字*，快速打开门，开灯。

1.打开激光器：顺时针扳动实验台最右侧标有mpc字样的盒子上的钥匙，打开532nm激光光源，指示灯闪烁，按下指示灯，发出滴滴的响声，激光器打开操作完成。

激光器打开十几分钟到半个小时后方可开始测试。

2.登陆用户：打开显示器（显示器下边沿中间按钮），输入账户名称和密码，最左侧从下往上数第三个图标，双击打开。

3.调节光路：可看见有泛绿的光亮，仪器有三种不同波长的光源：532,633,785nm，碳材料一般使用532nm的光源，聚合物三种光源都可测。

三种光源对应三条光路，532nm和785nm的光路是共用的，633nm的光路是内置的，使用完532nm和785nm光路之后，要调整回633nm的光路。

633nm光路在左侧，有两个滤光器，另外两条光路在右侧。

后边的拉杆的进出可以区分532nm和785nm光路。

把633nm光路的前面的滤光器放下去的时候，内置光路被切断（另外的光路532nm或者785nm的光路是联通的）；当把它提起来，然后旋转螺杆，这时内置光路被联通。

4.打开内置光源633nm：顺时针旋转钥匙，指示灯变亮，按红灯，稍等一会儿，按下ON/OFF按钮，就打开了633nm光源；逆着打开时的操作流程进行操作。

5.对准镜头：使用黑色镜头，在镜头右上侧，有个左右切换开关，左为Video，右为Raman。

测试前为左，测试时为右。

当为Video模式的时候，打开激光开关（右起第二个开关）可以在黑色镜头下看见光亮，如果没有，把拉杆拉出或者推进去，就能看到亮光，说明光路是通畅的。

激光不可以长时间打开，发现光路是通畅之后就把激光关掉。

6.页面设置：↙1-激光波长选择，与光源一致；↙2-滤光效率（从上到下光逐渐减弱）；↙3和↙4不需要调整，都为200μm；↙5-光谱带中心-是需要调整的，校正的时候提前调整到520.7，测试的时候调整到谱带中心，比如测试范围是1000到3000，你就设2000cm-1；↙6-1狭缝宽度-600，↙6-2聚焦倍数-×50LWD，（聚焦倍数和镜头是一一对应的，黑色镜头对应的是*50LWD）；↙6-3不知道是啥，不需要设置；↙7-1,2,3分别为测试精度，循环时间和循环次数（在电脑里找Tangtao/gongjiang/experiment conditions，根据里面的经验参数进行设置）；↙7不需要更改。

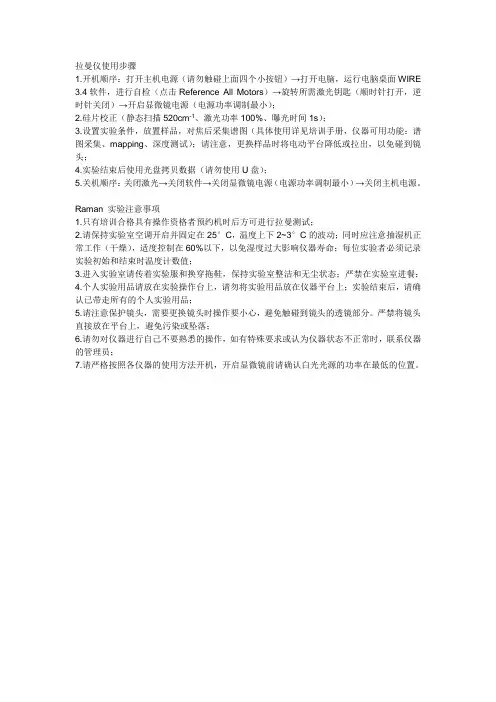

拉曼仪使用步骤
1.开机顺序：打开主机电源（请勿触碰上面四个小按钮）→打开电脑，运行电脑桌面WIRE 3.4软件，进行自检（点击Reference All Motors）→旋转所需激光钥匙（顺时针打开，逆时针关闭）→开启显微镜电源（电源功率调制最小）；
2.硅片校正（静态扫描520cm-1、激光功率100%、曝光时间1s）；
3.设置实验条件，放置样品，对焦后采集谱图（具体使用详见培训手册，仪器可用功能：谱图采集、mapping、深度测试）；请注意，更换样品时将电动平台降低或拉出，以免碰到镜头；
4.实验结束后使用光盘拷贝数据（请勿使用U盘）；
5.关机顺序：关闭激光→关闭软件→关闭显微镜电源（电源功率调制最小）→关闭主机电源。

Raman 实验注意事项
1.只有培训合格具有操作资格者预约机时后方可进行拉曼测试；
2.请保持实验室空调开启并固定在25°C，温度上下2~3°C的波动；同时应注意抽湿机正常工作（干燥），适度控制在60%以下，以免湿度过大影响仪器寿命；每位实验者必须记录实验初始和结束时温度计数值；
3.进入实验室请传着实验服和换穿拖鞋，保持实验室整洁和无尘状态；严禁在实验室进餐；
4.个人实验用品请放在实验操作台上，请勿将实验用品放在仪器平台上；实验结束后，请确认已带走所有的个人实验用品；
5.请注意保护镜头，需要更换镜头时操作要小心，避免触碰到镜头的透镜部分。

严禁将镜头直接放在平台上，避免污染或坠落；
6.请勿对仪器进行自己不要熟悉的操作，如有特殊要求或认为仪器状态不正常时，联系仪器的管理员；
7.请严格按照各仪器的使用方法开机，开启显微镜前请确认白光光源的功率在最低的位置。

拉曼光谱仪使用方法说明书引言：拉曼光谱仪是一种广泛应用于材料科学、化学、生物学等领域的仪器。

本使用方法说明书旨在介绍拉曼光谱仪的使用步骤、操作要点以及注意事项，以帮助用户正确高效地操作该仪器，获取准确的拉曼光谱数据。

一、仪器简介1.1 仪器概述拉曼光谱仪采用拉曼散射原理，通过测量样品散射光的频移，获得样品的结构信息。

本仪器采用XXXX（厂商/型号）技术，提供高分辨、高灵敏度的光谱分析能力。

1.2 技术特点（此处可以根据具体仪器的特点进行介绍）二、使用步骤2.1 仪器准备（说明仪器的启动、预热、校准等步骤，并指导用户进行相应操作）2.2 样品制备（介绍样品制备的要求和注意事项）2.3 仪器调试（详细描述调试步骤和参数设置，以确保仪器正常工作）2.4 数据采集（说明数据采集的步骤和操作要点，包括选择适当的激光功率、积分时间等参数）2.5 数据分析（介绍使用数据分析软件处理采集到的数据，如峰位分析、峰强度计算等）三、操作要点与注意事项3.1 样品操作（指导用户在操作样品时的注意事项，如避免触摸样品、保持样品表面清洁等）3.2 仪器操作（对用户进行操作仪器的要点进行说明，如避免突然断电、避免震动等）3.3 安全注意事项（列出操作时需要注意的安全事项，如避免直接照射激光、远离高压电源等）3.4 故障排除（列举可能的故障情况和解决方法，帮助用户在遇到问题时快速解决）四、维护与保养4.1 仪器维护（介绍常规维护工作，如定期清洁、校准检查等）4.2 仪器保养（说明日常保养工作和注意事项，如保持干燥、避免灰尘等）五、附录（在附录中可以提供用户操作手册、技术支持联系方式等重要信息）结语：本使用方法说明书详细介绍了拉曼光谱仪的使用步骤、操作要点以及注意事项，希望能够帮助用户正确、高效地操作该仪器。

在使用过程中，如遇到问题，请及时联系技术支持部门寻求帮助。

（以上为参考文本，实际撰写时请根据具体拉曼光谱仪的使用方法进行编写）。

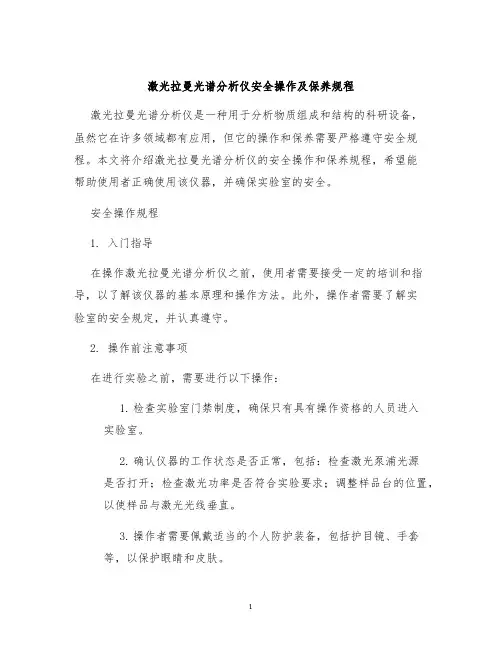

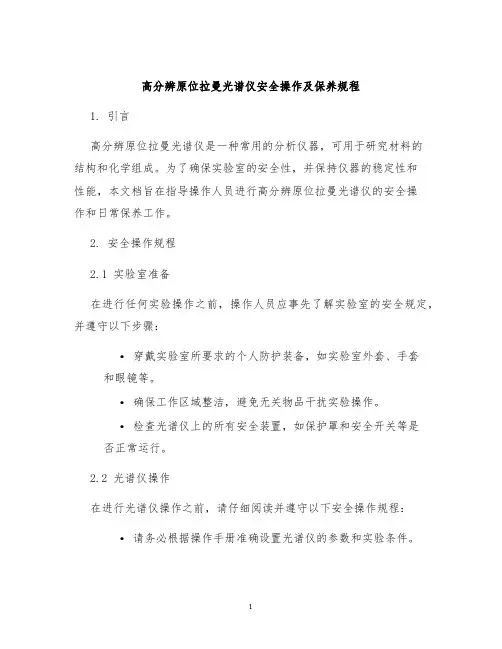

激光拉曼光谱分析仪安全操作及保养规程激光拉曼光谱分析仪是一种用于分析物质组成和结构的科研设备，虽然它在许多领域都有应用，但它的操作和保养需要严格遵守安全规程。

本文将介绍激光拉曼光谱分析仪的安全操作和保养规程，希望能帮助使用者正确使用该仪器，并确保实验室的安全。

安全操作规程1. 入门指导在操作激光拉曼光谱分析仪之前，使用者需要接受一定的培训和指导，以了解该仪器的基本原理和操作方法。

此外，操作者需要了解实验室的安全规定，并认真遵守。

2. 操作前注意事项在进行实验之前，需要进行以下操作：1.检查实验室门禁制度，确保只有具有操作资格的人员进入实验室。

2.确认仪器的工作状态是否正常，包括：检查激光泵浦光源是否打开；检查激光功率是否符合实验要求；调整样品台的位置，以使样品与激光光线垂直。

3.操作者需要佩戴适当的个人防护装备，包括护目镜、手套等，以保护眼睛和皮肤。

3. 操作过程中的安全措施在操作过程中，需要注意以下事项：1.严格遵守工作程序，按照实验要求进行操作。

2.处理样品时需要小心谨慎，以避免样品被损坏或者拉曼信号被干扰。

3.操作者应保持警惕，注意仪器运行状况，并及时处理异常情况，如激光功率偏低等。

4.禁止进行任何未经授权的修改和维护。

如果需要维修或调整仪器，需要找到专业人员进行操作。

4. 操作后的安全措施在实验结束后，必须做好以下工作：1.关闭设备，包括：关闭激光泵浦光源；压缩液氮系统关闭；关闭样品平台等。

2.清理实验室，包括：清理微粒、液体等，尤其是激光谱仪处于高温状态时，要保持周围环境的干燥。

3.做好样品处置工作，包括：将危险废物进行妥善处理，并根据实验室规定做好记录。

保养规程激光拉曼光谱分析仪作为分析设备，需要日常维护保养，以延长使用寿命。

在进行保养时需要注意以下事项：1. 清洁与消毒1.定期对激光拉曼光谱分析仪进行清洁，如去除灰尘和杂物。

2.对于多种样品的分析，需特别注意防止样品间的污染，做好样品台的防污工作。
