调压PPT课件
2、按用途划分。 区域调压器。
专用调压器。
用户调压器。
3、按作用原理划分。直接作用式和间接作用式 直接作用式—调压器就是直接依靠调压器薄膜所感受的出口压力的变 化来移动阀门和进行调节。
间接作用式—当出口压力变化时，使操纵机构（指挥器）动作，接通 能源（或给出信号），使调节阀门移动。它的敏感元件（即感应出口 压力的元件）和传动装置（即受力动作并进行调节的元件）是分开的
调压器的型号编制原则
改进型号 连接方式 管径代号 出口压力级别
进口压力级别 表示工作原理 燃气调压器号
调压器的型号编制原则
调压器进口压力级制
调压器出口压力级制
管径系列
调压器常用术语
调压器性能参数的符号、单位及定义如下
1. 进口压力：P1表示，定义为：调压器进口端燃气压力。 2. 出口压力：P2表示，定义为：调压器出口端燃气压力。 3. 最小压差：△P表示：定义为：进口压力和出口压力的最小差
11.关闭压力：Pb表示。定义为：当调压器流量渐渐降低到零后，出口压 力最稳定的压力值。
12.最大流量：Qmax（Gmax）表示，单位M3/h.，定义为：在给定的出 口压力下当其偏差在规定范围内时所能达到额流量上限。
13.流量义为： 稳定流动状态下，当进口压力一定时，调压器流量变化所引起的出口 压力变化值。

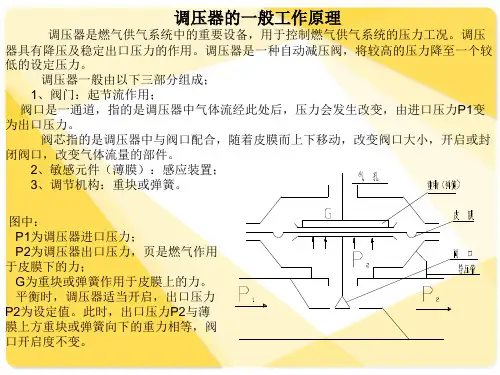

4. 当调压器出口流量减小，会造成出口ualiP2增大，并大于重块的重 力G，即P2＞G。这又会使得柏美平向上移动，阀口开启度变小，以减 少进口流量和降低出口压力P2。当出口压力降低到与重块的重力相等， 即P2=G时，调压器再次回复平衡。
调压器的分类
1、按压力分为； 低——低压； 中——低压； 中——中压； 高——中压； 高——高。
专用调压器。
用户调压器。
3、按作用原理划分。直接作用式和间接作用式 直接作用式—调压器就是直接依靠调压器薄膜所感受的出口压力的变 化来移动阀门和进行调节。
间接作用式—当出口压力变化时，使操纵机构（指挥器）动作，接通 能源（或给出信号），使调节阀门移动。它的敏感元件（即感应出口 压力的元件）和传动装置（即受力动作并进行调节的元件）是分开的
调压器的型号编制原则
改进型号 连接方式 管径代号 出口压力级别
进口压力级别 表示工作原理 燃气调压器号
调压器的型号编制原则
调压器进口压力级制
调压器出口压力级制
管径系列
调压器常用术语
调压器性能参数的符号、单位及定义如下
1. 进口压力：P1表示，定义为：调压器进口端燃气压力。 2. 出口压力：P2表示，定义为：调压器出口端燃气压力。 3. 最小压差：△P表示：定义为：进口压力和出口压力的最小差
11.关闭压力：Pb表示。定义为：当调压器流量渐渐降低到零后，出口压 力最稳定的压力值。
12.最大流量：Qmax（Gmax）表示，单位M3/h.，定义为：在给定的出 口压力下当其偏差在规定范围内时所能达到额流量上限。
13.流量义为： 稳定流动状态下，当进口压力一定时，调压器流量变化所引起的出口 压力变化值。
4. 当调压器出口流量减小，会造成出口ualiP2增大，并大于重块的重 力G，即P2＞G。这又会使得柏美平向上移动，阀口开启度变小，以减 少进口流量和降低出口压力P2。当出口压力降低到与重块的重力相等， 即P2=G时，调压器再次回复平衡。
调压器的分类
1、按压力分为； 低——低压； 中——低压； 中——中压； 高——中压； 高——高。
燃气调压器工作原理
燃气调压器工作原理引言概述：燃气调压器是一种常见的工业设备，用于调节燃气供应系统中的压力。
它在工业生产和民用燃气供应中起着重要作用。
本文将详细阐述燃气调压器的工作原理，包括其结构和工作过程，并总结其优势和应用领域。
正文内容：1. 燃气调压器的结构1.1 主体结构：燃气调压器主要由阀体、阀芯、弹簧和调节装置等组成。
1.2 阀体：阀体是燃气调压器的外壳，通常由耐腐蚀材料制成，以确保其长期可靠的工作。
1.3 阀芯：阀芯是燃气调压器的核心部件，通过上下挪移来控制燃气的流量和压力。
1.4 弹簧：弹簧用于提供调节装置所需的力量，以保持燃气调压器的稳定工作状态。
1.5 调节装置：调节装置根据需要控制阀芯的位置，从而调节燃气的压力。
2. 燃气调压器的工作过程2.1 压力感应：当燃气通过燃气调压器时，压力感应装置会感知到燃气的压力，并将信号传递给调节装置。
2.2 压力调节：调节装置根据信号调整阀芯的位置，从而改变燃气通过阀体的通道面积，进而调节燃气的压力。
2.3 压力平衡：当燃气的压力达到设定值时，调节装置会使阀芯保持相应的位置，以保持燃气的稳定供应。
3. 燃气调压器的优势3.1 稳定性：燃气调压器能够快速响应压力变化，并保持燃气供应的稳定性。
3.2 可靠性：燃气调压器的结构简单，使用寿命长，能够在恶劣的工作环境下正常工作。
3.3 安全性：燃气调压器能够根据需要自动调整燃气的压力，确保燃气供应系统的安全运行。
4. 燃气调压器的应用领域4.1 工业生产：燃气调压器广泛应用于工业生产中的燃气供应系统，如燃气发电厂、炼油厂等。
4.2 民用燃气供应：燃气调压器也被广泛应用于民用燃气供应系统，如家庭燃气供应、商业建造燃气供应等。
4.3 其他领域：燃气调压器还可用于航空航天、化工等领域，以满足不同领域对燃气供应的需求。
总结：综上所述，燃气调压器是一种重要的工业设备，通过调节燃气的压力，确保燃气供应系统的稳定运行。
其结构简单，工作原理可靠，广泛应用于工业生产和民用燃气供应等领域。
燃气调压器培训 ppt课件
1.3 GB27791-2011《城镇燃气调压箱》术语
3.1 公称流量:在基准状态下,调压箱在最低进 口压力,设定出口压力
情况下可通过城镇燃气的最大流量,单位为 m3/h。
1.3.2 旁通：由于特殊需要而设置的并联于供 气管道的辅助气体通道。
1.3.3安全装置:确保调压箱的出口压力不超过 安全限度的装置,包括切断装置,放散装置,监 控调压器等。
表示调压器的结构尺
寸。
1.2.2公称压力：一个用数字表示的与压力有 关的标示代号，为圆整数。指进出口法兰 的公称压力。
1.2.3额定出口压力:调压器出口压力在规定范 围内的某一选定值。
1.2.4静特性:出口压力随进口压力和流量变化 的关系。
1.2.5稳压精度:一族静特性线上,工作范围内出 口压力实际值与设定压间的最大正偏差和 最大负偏差绝对值的平均值对设定压力的 百分比。
1.2 GB27790-2011《城镇燃气调压器》术语
1.2.1调压器公称尺寸:调压器进口的公称尺寸, 表示调压器的结构尺寸。
1.2.2公称压力：一个用数字表示的与压力有 关的标示代号，为圆整数。指进出口法兰 的公称压力。
1.2.3额定出口压力:调压器出口压力在规定范 围内的某一选定值。
1.1.3调压站:将调压装置放置于专用的调压建 筑物或构筑物中,承担用气压力的调节。包 括调压装置及调压室的建筑物或构筑物等。
阻力可以变化的节流元件，即通过改变节 流面积，使流速及流体的动能改变，造成 不同的压力损失，从而达到减压的目的。 然后依靠控制与调节系统的调节，使阀后 压力的波动与弹簧力相平衡，并在一定的 误差范围内保持恒定。
图1
图1中每个方块表示组成系统的一个环节， 两个环节之间用一条带有箭头的线条表示 其相互关系，线条上的文字表示相互间的 作用信号，箭头表示信号的方向。调压器 出口压力在此自调系统中称为被调参数， 被调参数就是调节对象的输出信号。引起 被调参数变化的因素就是用气量及进口压 力的改变，统称为干扰作用，这就是作用 于调节对象的输入信号。通过调节机构的 流量就是作用于调节对象并实现调节作用 的参数，常称为调节参数。
调压器工作原理及故障分析课堂PPT
目录
一、工作原理 二、技术特性、结构、维护技术要求
三、常见故障及排除方法
Pag. 1
东 莞 新 奥 燃 气 有 限 公 司1
调压器分类
一、直接作用式调压器 二、间接作用式调压器
东 莞 新 奥 燃 气 有 限 公 司2
一、工作原理
一、直接作用式调压器的工作原理
按结构形式
杠杆式
Pag. 1
平衡阀芯式
入口压力在平衡室（B）内作用，在各种操作 状况下，皆能精确，完美地平衡开关阀（Q）
Pag. 4
东 莞 新 奥 燃 气 有 限 公 司5
一、工作原理
平衡阀芯式调压器
调试 －在调式期间，任何情况下，都应极小心地极缓地打
开切断阀，避免强劲气流损害调压器下游设备。 步骤如下： 1、依照系统特性，按部就班的让少量气体流通。所
三、常见故障及排除方法
4、调压器震动
1）取压管连接错位或不符合安装要求
2）流量过低
3）指挥器上取牙泄牙阀孔口径不对
5、调压器压力调不高
1）调压器阀垫膨胀，阀口达不到应有的开度
2）指挥器调节弹簧变形，达不到设计压力
6、调压器出口压力不稳和喘气
1）燃气杂质多
2）气体压力或流量突然变化干扰
3）出口压力高，前压波动大
以，打开调压器下游的排气丝堵，如有困难，则稍微 打开出口阀一点。 2、缓慢地稍微打开入口阀一点。 3、重新设定切断阀（如果有） 4、待出口压力稳定后，先缓慢完全打开入口阀，再 缓缓完全打开出口阀。
东 莞 新 奥 燃 气 有 限 公 司6
一、工作原理
平衡阀芯式调压器
设定： 设定是在调压器动作过程中完成的，稍微打开入口阀和调压器出
当没有气流时，弹簧将阀完全打开，当超压 时，调压器关闭，阀垫（Q）与阀（P）是一体的， 确保完全密闭。当弹簧与出口压力的对抗作用达 到平衡时，皮膜一阀柱一阀组合保持不动，而出 口压力则符合弹簧设定点。流量需求增加时，出 口压力下降，弹簧的作用大于出口压力作用，阀 即打开，直到恢复出口设定压力为止。当出口压 力增加时，过程相反。
一、工作原理 二、技术特性、结构、维护技术要求
三、常见故障及排除方法
Pag. 1
东 莞 新 奥 燃 气 有 限 公 司1
调压器分类
一、直接作用式调压器 二、间接作用式调压器
东 莞 新 奥 燃 气 有 限 公 司2
一、工作原理
一、直接作用式调压器的工作原理
按结构形式
杠杆式
Pag. 1
平衡阀芯式
入口压力在平衡室（B）内作用，在各种操作 状况下，皆能精确，完美地平衡开关阀（Q）
Pag. 4
东 莞 新 奥 燃 气 有 限 公 司5
一、工作原理
平衡阀芯式调压器
调试 －在调式期间，任何情况下，都应极小心地极缓地打
开切断阀，避免强劲气流损害调压器下游设备。 步骤如下： 1、依照系统特性，按部就班的让少量气体流通。所
三、常见故障及排除方法
4、调压器震动
1）取压管连接错位或不符合安装要求
2）流量过低
3）指挥器上取牙泄牙阀孔口径不对
5、调压器压力调不高
1）调压器阀垫膨胀，阀口达不到应有的开度
2）指挥器调节弹簧变形，达不到设计压力
6、调压器出口压力不稳和喘气
1）燃气杂质多
2）气体压力或流量突然变化干扰
3）出口压力高，前压波动大
以，打开调压器下游的排气丝堵，如有困难，则稍微 打开出口阀一点。 2、缓慢地稍微打开入口阀一点。 3、重新设定切断阀（如果有） 4、待出口压力稳定后，先缓慢完全打开入口阀，再 缓缓完全打开出口阀。
东 莞 新 奥 燃 气 有 限 公 司6
一、工作原理
平衡阀芯式调压器
设定： 设定是在调压器动作过程中完成的，稍微打开入口阀和调压器出
当没有气流时，弹簧将阀完全打开，当超压 时，调压器关闭，阀垫（Q）与阀（P）是一体的， 确保完全密闭。当弹簧与出口压力的对抗作用达 到平衡时，皮膜一阀柱一阀组合保持不动，而出 口压力则符合弹簧设定点。流量需求增加时，出 口压力下降，弹簧的作用大于出口压力作用，阀 即打开，直到恢复出口设定压力为止。当出口压 力增加时，过程相反。
调压器的工作原理及维修技术 PPT
• D、测量调压器出口压力(此时得压力值应为关闭
压力);
• E、缓慢开启调压器出口端球阀,将减压后得燃气
送入调压器下游管线。
(3)、调压器出口压力与切断阀切断 压力得设定
• A、调压器出口压力设定: • 慢慢旋动主调节器上得护盖,使出口压力达到
设定值(顺时针调节,出口压力升高;反时针调节,出 口压力降低)。
调压器的工作原理及维修技术
• 燃气调压器(gas pressure regulator)俗称减
压阀,就是通过自动改变经调节阀得燃气流 量而使出口燃气保持规定压力得设备,通常 分为直接作用式与间接作用式两种。
调压箱得分类
• NH系列调压器 • RTZ-Q型调压器 • SN系列调压器 • SP系列调压器 • 中中调压器 • RTJ—FK系列自力式调压器 • RTZ---K系列直燃式调压器 • RTJ-21系列雷诺式调压器 • 门站文丘里引射器
• 4、打开主调压器,对内部阀口进行清洗、研磨、润滑,更换
阀口垫、密封薄膜、平衡薄膜、密封胶圈。
• 5、检查信号管就是否畅通,清除杂质,吹洗信号管。 • 6、检查拉伸弹簧就是否变形。 • 7、维修过程中,应使用铜质工具或将铁质工具上涂抹黄油
避免在维修过程中因碰撞引起火花。
• 8、维修完毕后,开启调压器中、低压阀门进行调试,同时关
三、SN系列调压器
• 1、工作原理 • 2、使用方法 • 3、维护维修 • 维护通则 • 日常维护,建议每周进行一次巡检 • 例行检查,建议每月进行一次例行检查 • 定期维修 • 故障维修
四、SP系列调压器
• 1、工作原理 • 2、使用方法 • 3、维护维修 • 维护通则 • 日常维护,建议每周进行一次巡检 • 例行检查,建议每月进行一次例行检查 • 定期维修 • 故障维修
压力);
• E、缓慢开启调压器出口端球阀,将减压后得燃气
送入调压器下游管线。
(3)、调压器出口压力与切断阀切断 压力得设定
• A、调压器出口压力设定: • 慢慢旋动主调节器上得护盖,使出口压力达到
设定值(顺时针调节,出口压力升高;反时针调节,出 口压力降低)。
调压器的工作原理及维修技术
• 燃气调压器(gas pressure regulator)俗称减
压阀,就是通过自动改变经调节阀得燃气流 量而使出口燃气保持规定压力得设备,通常 分为直接作用式与间接作用式两种。
调压箱得分类
• NH系列调压器 • RTZ-Q型调压器 • SN系列调压器 • SP系列调压器 • 中中调压器 • RTJ—FK系列自力式调压器 • RTZ---K系列直燃式调压器 • RTJ-21系列雷诺式调压器 • 门站文丘里引射器
• 4、打开主调压器,对内部阀口进行清洗、研磨、润滑,更换
阀口垫、密封薄膜、平衡薄膜、密封胶圈。
• 5、检查信号管就是否畅通,清除杂质,吹洗信号管。 • 6、检查拉伸弹簧就是否变形。 • 7、维修过程中,应使用铜质工具或将铁质工具上涂抹黄油
避免在维修过程中因碰撞引起火花。
• 8、维修完毕后,开启调压器中、低压阀门进行调试,同时关
三、SN系列调压器
• 1、工作原理 • 2、使用方法 • 3、维护维修 • 维护通则 • 日常维护,建议每周进行一次巡检 • 例行检查,建议每月进行一次例行检查 • 定期维修 • 故障维修
四、SP系列调压器
• 1、工作原理 • 2、使用方法 • 3、维护维修 • 维护通则 • 日常维护,建议每周进行一次巡检 • 例行检查,建议每月进行一次例行检查 • 定期维修 • 故障维修
《燃气调压系统培训》课件
维修记录
对维修过程进行记录，以便日后查阅和总结 经验。
04
燃气调压系统的安全与环 保
燃气调压系统的安全措施
安装安全阀
为了防止调压器超压，需要在调压器 出口安装安全阀，当压力超过设定值 时，安全阀会自动开启泄压。
设置压力表
在调压器进出口安装压力表，以便实 时监测调压器的压力状况，及时发现 异常。
配备切断阀
《燃气调压系统培 训》ppt课件
目录
• 燃气调压系统概述 • 燃气调压系统的分类与特点 • 燃气调压系统的操作与维护 • 燃气调压系统的安全与环保 • 案例分析与实践操作
01
燃气调压系统概述
燃气调压系统的定义与功能
定义
燃气调压系统是用于调节燃气压 力的设备，确保燃气输送到用户 端时压力稳定且符合安全标准。
步骤四
检查设备的各项性能指标与管理
内容一
日常巡检与维护保养
内容二
定期检查与维修保养
内容四
记录与报告的编写与整理
内容三
应急处理与安全防范措施
THANK YOU
感谢观看
调压器运行过程中产生的噪音应符合环保 标准，对周边居民生活的影响应尽可能小 。
减少废弃物
节能减排
调压系统应尽量减少废弃物的产生，对产 生的废弃物应进行妥善处理，以符合环保 要求。
调压系统应采用节能技术，降低能源消耗 ，减少温室气体排放。
燃气调压系统的安全环保认证与标准
认证机构
选择权威的认证机构，如ISO9001质量 管理体系认证、ISO14001环境管理体
紧固螺栓
定期检查并紧固各部位螺栓， 防止松动脱落。
记录与报告
对日常维护情况进行记录，发 现问题及时报告。
燃气调压器工作原理
燃气调压器工作原理引言概述：燃气调压器是一种常见的工业设备，用于调节燃气的压力，确保燃气在各个部分的供应压力恒定。
本文将详细介绍燃气调压器的工作原理，包括其组成部分、工作过程和调压原理。
一、燃气调压器的组成部分1.1 调压器主体：燃气调压器主体通常由压力调节阀、阀座、弹簧、膜片和腔体组成。
调节阀通过调节阀门的开度来控制燃气的流量和压力。
1.2 进气管道：进气管道是将燃气引入调压器的通道，通常与燃气供应管道相连。
1.3 出气管道：出气管道是燃气调压器将调节后的燃气输出的通道，通常与燃气使用设备相连。
二、燃气调压器的工作过程2.1 进气过程：当燃气进入调压器时，压力调节阀会感知到燃气的压力，并通过控制阀门的开度来调节燃气的流量。
2.2 调压过程：在进气过程中，调节阀会根据预设的压力值来调整阀门的开度，以达到所需的出气压力。
2.3 出气过程：一旦调节阀调整到所需的位置，燃气将通过出气管道输出到燃气使用设备，供应设备所需的恒定压力。
三、燃气调压器的调压原理3.1 弹簧力平衡原理：调压器中的弹簧会根据预设的压力值施加力量，当燃气压力超过预设值时，弹簧会压缩，减小阀门开度，降低燃气流量和压力。
3.2 阀门开度调节原理：调节阀门的开度可以通过手动或自动控制，手动控制通常通过旋转或调整阀门的位置，自动控制则通过传感器感知燃气压力并调整阀门开度。
3.3 膜片感应原理：膜片是调压器中的重要组成部分，它能感知到燃气压力的变化，并通过与弹簧相连的杆件传递给调节阀，从而调整阀门的开度。
四、燃气调压器的应用领域4.1 工业生产：燃气调压器广泛应用于各类工业生产中，如燃气锅炉、燃气发电厂等，确保工业生产设备的正常运行。
4.2 家庭使用：燃气调压器也常见于家庭使用中，如燃气热水器、燃气灶具等，保证家庭使用设备的安全和稳定。
4.3 城市燃气供应：燃气调压器在城市燃气供应系统中起到关键作用，确保燃气供应的稳定性和安全性。
五、总结燃气调压器是一种重要的工业设备，通过调节燃气的压力，确保各个部分的供应压力恒定。
燃气调压器课件
间接作用式调压器：
直接作用式调压器 详细解说
调压器的设计取决于对其技 术特性的定义，通常要考虑 到以下特性：
压降及导致压降的原因 盲区或调压器如何关闭 临界流量及其与调压气供气
能力的关系 动作方式及其与调压精度的
关系
调压器的五个基本元件
5大元件
橡胶软阀座
负载元件（弹簧或指挥器） 感应元件（皮膜）
① 低 — 低压； ② 中压A — 低压； ③ 中压B — 低压； ④ 中压A — 中压B； ⑤ 高压 — 中压A； ⑥ 高压 — 中压B； ⑦ 超高 — 高压。
二、按用途划分
按用途或供应对象加以区分，分为： 1. 区域调压器 用于供应某一地区的居民用户或企事业单位用户的调压器，
燃气调压器
场站内的重要设备
在此我们将讨论
ℵ 概述 ℵ 调压器分类 ℵ 调压器基本原理 ℵ 调压器主要元件 ℵ 调压器受力分析 ℵ 调压器技术特性及其影响因素 ℵ 调压器型式与分类 ℵ 调压器标准与技术特性指标 ℵ 调压器流量计算 ℵ 调压器实例
调压器的定义
这样的系统实际上不可能存在，为此，相应的装置 -调压器-应运而生。
调压器的功用
调压器最大的功用是保持燃气在使用时有稳定的压力， 从而保证燃气用具得到稳定的燃空比（燃气与空气的 配合比例）；燃气供应系统中使用调压器将气体压力 降低并稳定在一个能够使气体得到安全、经济和高效 利用的适当水平上。
负载元件是动态元件，要求具有长期的稳定性能、抗腐蚀性能和可 靠的质量。
Weight
围护元件 （阀体）
围护元件形成调压器的封闭的空间。围护结构的主要 作用是：
- 与管道的物理连接物； - 对作用元件的机械保护； - 对其它功能元件和附件的机械支撑。 围护元件是静态元件，要求具有长期的稳定性能和抗
调压器工作原理19页PPT
谢谢！
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
燃气调压器工作原理及故障分析ppt课件
信号管通往下游管道
+
向下的力系等于向上的力系时平衡条件满 足 ---> 用气量的变化决定下游压力的变化 ---> 下游压力降低时向上的力减小 ---> 阀 盘打开
+=+
－、调压器的基本原理 －功能原理－调压器的平衡状态（直接作用式） 稳定的工作条件：进口压力、出口压力和下游用气量恒定
20
－、调压器的基本原理 －功能原理－调压器的平衡状态（直接作用式） 如果下游用气量增加 --> 下游压力下降
故障现象3：调压器出口压力升高
调压器出口压力升高现象分为运行压力升高和关闭压力升高两种情况。
1、运行压力升高： 在气温较低的地方应检查调压器阀杆是否有结冰情况，造成阀杆阻塞，若有则应化冰及除
水。 正常使用环境下，检查阀杆是否 因为气质原因造成卡阻，若有则进行阀杆的清洗和润滑。
2、关闭压力升高： 1）首先应检查阀瓣是否有损伤、老化、塑性变形现象造成关闭不严，关闭压力升高，若出 现上述情况则必须更换阀瓣垫。另外还有一种情况是阀瓣垫上附着粉尘杂质致使关闭压力升 高，此种情况较多，只需对阀瓣垫进行清洁即可解决。 2）仔细检查阀口是否有损伤或阀口刃口上是否有附着的杂质，若有上述情况则请更换阀口 和清洁阀口。
1.4 关闭压力检查 缓慢关闭调压器出口端阀门，并打开压力表前针形阀开关。 三分钟后记录关闭压力值，检查是否在正常范围内。
1.5 切断器启动压力设定 当调整了调压器出口压力后，应相应调整切断器的 启动压力，启动压力为调压器出口压力的1.45～1.5倍。（推 荐值）缓慢旋动调节旋钮，使启动压力达到设定值（顺时调节 ，启动压力增大；反时调节，启动压力减小）。应重复操作三 遍，检查启动压力是否正常。
18
燃气调压器ppt课件
皮膜面积 = 10 In2
Pe = 100 Psig
Pa = 10 Psig
22
调压器力平衡分析
皮膜
FS
FS = (K)(X)
皮膜
F
FD =
D
(P2)(AD)
FD = (10 Psig)(10 in2) = 100 Lb K = 弹性系数 = 使弹簧的高度压缩或拉升1inch所需要的力
23
FS
F
200 300
500 流量 scfh
26
. 调压器压力特性 使用轻型弹簧
11
P2
Psig
10
9
8
理想的压力曲线 使用轻型弹簧
适用重型弹簧
0-50
P1 = 100 psig
200 300 400 500
任何情况下，尽可 能使用轻型弹簧。
流量 scfh
27
皮膜对压降的影响 A = 10 In.2
FD1 A = 11 In.2
o 调压器是一种无论气体的流量和上游压力如 何变化，都能保持下游压力稳定的装置。
o 调压器应能够： o 1、将上游压力减低到一个稳定的下游压
力； o 2、当调压器发生故障时应能够限制下游
压力在安全范围内。
3
为什么需要调压器
o 理想的燃气供应系统将气体从井口输送到最 终用户不需要调压器；
o 这样的理想供应系统得以维持的条件是用 户需求恒定，矿井的供给能力恒定，同时两 者之间是一致的；
FD
2
当 P2 降至 9 时 FD = P2 x A FD = 10 x 10 - 100 Lb FD2 = 9 x 11 = 99 Lb
弹簧的作用力仅改变 1 Lb 因此阀口的移动量很小
燃气输配系统压力调节
只依靠敏感元件(薄膜)所感受的出口压力的变化移动调节阀
门进行调节。敏感元件就是传动装置的受力元件。使调节阀
门移动的能源是被调介质。
2021/4/9
19
根据作用在薄膜的给定压力部件，直接作用式调压器可分为三 种形式：重块式、弹簧式和压力作用式。
①重块式
出口压力难以调节，一般用于出口为低压的配气系统。
实验调压器时所用的参数用 P,P2表,示0 ，此时的流量为 Q0 实际参数用 P,P2表,示0 ，流量为 Q 0
①亚临界状态
Q0 Q0
PP20 PP20
②临界状态
2021/4/9
Q0 0.5Q0P1
0 PP20
17
（4）选择调压器的额定流量
以上所得流量是阀门完全开启时的最大流量。但在实际运行时， 阀芯的位移不超过最大行程的90%为宜。此时调压器的额定流 量Q0与计算流量Qp之间的关系：
14
计算公式：
Q0
5260C PP1 0T1Z1
C —流通能力系数； ε—考虑了燃气流经节流机构时密度变化的膨胀系数。 公式中各参数的单位：Q0为m3/h，ΔP及P1采用MPa。
公式推导中认为流动是绝热的，由热量交换所带来的误差利 用ε予以补偿，因此实际应用中，ε通常不采用理论计算公式 计算，而是采用实验数据。（图9-7）
F是管道断面的面积，ζ是对应于管道断面积的阻力系数。
2021/4/9
12
Q 509 F P
Q为m3/h，F为cm2，ΔP为MPa，ρ为kg/m3 。
流通能力系数C
含义：表示产品的指标 ；
定义：在ΔP=0.0981MPa，ρ=1000kg/m3时，流经调节阀门的小
时流量。
表达式：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、易爆性：与空气混合到一定 浓度时，遇明火就会发生爆炸， 其爆炸极限为5—15%。
城镇燃气楼栋调压器工作原理
4、色香味：本身无毒、无味、 无色，但往往含有少量的硫或 硫化物，或从安全角度考虑特 意添加气味指示剂，故有一定 的刺激性气味，吸入过多，会 有一定的麻醉性。 5、燃烧特点：热值约为 9000大卡/立方米，燃烧需消耗 大量的空气。
城镇燃气楼栋调压器工作原理
楼栋调压箱安装使用要求
楼栋调压箱需安装在用气建 筑物外墙上或者悬挂于专用 的支架上。
安装调压箱的墙体应为永久 性的实墙体，其建筑物耐火 等级不应低于二级。
城镇燃气楼栋调压器工作原理
调压箱不应安装在建筑物的门、窗的 上、下方墙上及阳台的下方；不应安 装在室内通风机的进风口墙上。
城镇燃气楼栋调压器工作原理
城镇燃气调压箱
定义：由进口到出口之间连接为整 体的零部件所组成的调压装置。
组成：包括进出口阀门、调压器、 切断阀、放散阀以及另外一些特殊 件等。
我们所使用的楼栋调压箱是城镇燃 气调压箱中最基础的产品。
城镇燃气楼栋调压器工作原理
用于中压一级燃 气输配系统作楼 栋调压。集过滤、 调压、安全切断、 安全放散为一体。 采用模块式结构 设计，各个模块 独立成系统。操 作简单，维护方 便。
城镇燃气楼栋调压器工作原理
作用力，从而保证用气。当出口用气量减小 时，其作用与上述过程相反；当出口停止用 气时，阀瓣还处于打开状态，由于进出口压 差的原因，出口端气压上升，皮膜下腔内压 力增加，带动阀杆及阀瓣向上运动，直到阀 瓣和阀口成关闭状态，此时，出口端气压保 持稳定。进口气压（P1）分别作用在调压器 的平衡皮膜和阀瓣上，P1作用在两个相反的 方向，从而消除进口气压的波动对出口压力 的影响。平衡直接影响关闭性能，当进口气 压向上的力小于向下的力时，关闭压力增加； 反之，则相反。
P
城镇燃气楼栋调压器工作原理
大气压：大气层受地球引力
和气体流动而产生的压强称大 气压。
表压：指以当时当地大气压
为起点计算的压强 。 表压=绝压-大气压
城镇燃气楼栋调压器工作原理
绝压：（绝对压力）相对零
压力而言的压力 。
绝压=表压+大气压力
公称压力：制品在基准温
度下的耐压强度,用PN表示,单位 :MPa或者bar 如:PN1.6表示在某 一基准温度下的耐压强度为 1.6MPa.
直接作用式调压器（如上图1），该调 压器中调压弹簧作用的力直接作用在皮 膜上,通过调节弹簧的压缩长度来调节出 口压力。皮膜上腔是调压弹簧，下腔气 压来自调压器出口端气压（P2），弹簧 的作用力是通过下腔气压（P2）来平衡 的,当用户用气量增大时，出口压力下降， 同时皮膜下腔内压力降低，由于调压弹 簧的作用，皮膜向下移动，并通过阀杆 带动阀瓣向下移动，使调压器阀口开度 增大，出口压力增加，平衡弹簧的
城镇燃气楼栋调压器工作原理
城镇燃气楼栋调压器工作原理
1--------设定元件 2--------驱动器 3--------膜片 4--------信号管 5--------阀座 6--------阀垫 7--------调压器壳体 8--------调节元件 9--------驱动器壳体 10-------呼吸孔 1﹢3----控制器
城镇燃气楼栋调压器工作原理
间接作用式调压器工作原理图 2
城镇燃气楼栋调压器工作原理
1-----预调器/指挥器 2-----导阀 3-----驱动器 4-----信号管 5-----驱动腔 6-----阀座 7-----阀垫 8-----调压器壳体 9-----调节元件 10----驱动器壳体
城镇燃气楼栋调压器工作原理
城镇燃气楼栋调压器工作原理
调压器工作原理
城镇燃气楼栋调压器工作原理
天然气基本知识
（三）天然气 天然气是城市管道供气最
优质的气种，它是一种高效、 清洁能源，主要成份是甲烷 （CH4）。
1、比重：比空气轻。
城镇燃气楼栋调压器工作原理
2、易燃性：极易燃烧，燃烧的 烟头、静电、微小火花足以引起 爆炸。
城镇燃气楼栋调压器工作原理
上的力处于平衡状态；以及P2和指挥 器控制弹簧作用在指挥器皮膜上的力 也处于平衡状态；P1 流进指挥器的 气流量与经指挥器节流开关流出的气 流量一致， 指挥器阀口、主阀口开度 一定，输出 P2稳定。当下游负载增 大P2降低时，平衡被破坏，指挥器阀 口、主阀口开度增大，流量增大，P2 升高到设定值，调压器又处于平衡状 态；当下游压力P2升高时，其调压过 程与之相反。
城镇燃气楼栋调压器工作原理
现在让我们开始了解调压器吧！
燃气调压器 ：燃气调压器（gas pressure regulator）俗称减压阀，是 通过自动改变经调节阀的燃气流量 而使出口燃气保持规定压力的设备， 通常分为直接作用式和间接作用式 两种。
城镇燃气楼栋调压器工作原理
直接作用式调压器工作原理图1
间接作用式调压器，由指挥器和主阀两 部份组成（如上图2）。启动时调节指挥 器控制弹簧，使指挥器阀口打开，P1经 该阀口节流降压成为负载压力P3，P3作 用在大皮膜上，经顶杆传递使主弹簧压 缩，主阀口被打开，输出气流P2，同时 P2又反作用在大皮膜和指挥器皮膜上使 主阀口和指挥器阀口呈关闭趋势。调节 指挥器控制弹簧，将P2 调至设定值，此 时P2和主弹簧作用在大皮膜上的力与P3 作用在其
城镇燃气楼栋调压器工作原理
常用压力基本知识
1MPa(兆帕)=1000KPa(千帕) 1000KPa(千帕)=106Pa(帕) 1Kg/cm2(公斤力)=0.1MPa(兆
ቤተ መጻሕፍቲ ባይዱ帕)
1bar(巴)=0.1MPa（兆帕）
城镇燃气楼栋调压器工作原理
1mm(水柱) ≈10Pa(帕) U型压力计上压力等于 上下水柱之和。
安装调压箱前，应对调压箱前后管道 进行吹扫确认管道内干净并且对管道 进行了强度试验和气密性试验。调压 装置不应参与强度试验可参与气密性 试验且气密性试验压力不应高于调压 箱使用压力。
城镇燃气楼栋调压器工作原理
不可用空压机连接楼栋调压箱的泄 压嘴对管道进行打压。
调压箱安装完毕后应对整个管道包 括调压箱进行置换。置换完成后可 进行供气操作。
城镇燃气楼栋调压器工作原理
4、色香味：本身无毒、无味、 无色，但往往含有少量的硫或 硫化物，或从安全角度考虑特 意添加气味指示剂，故有一定 的刺激性气味，吸入过多，会 有一定的麻醉性。 5、燃烧特点：热值约为 9000大卡/立方米，燃烧需消耗 大量的空气。
城镇燃气楼栋调压器工作原理
楼栋调压箱安装使用要求
楼栋调压箱需安装在用气建 筑物外墙上或者悬挂于专用 的支架上。
安装调压箱的墙体应为永久 性的实墙体，其建筑物耐火 等级不应低于二级。
城镇燃气楼栋调压器工作原理
调压箱不应安装在建筑物的门、窗的 上、下方墙上及阳台的下方；不应安 装在室内通风机的进风口墙上。
城镇燃气楼栋调压器工作原理
城镇燃气调压箱
定义：由进口到出口之间连接为整 体的零部件所组成的调压装置。
组成：包括进出口阀门、调压器、 切断阀、放散阀以及另外一些特殊 件等。
我们所使用的楼栋调压箱是城镇燃 气调压箱中最基础的产品。
城镇燃气楼栋调压器工作原理
用于中压一级燃 气输配系统作楼 栋调压。集过滤、 调压、安全切断、 安全放散为一体。 采用模块式结构 设计，各个模块 独立成系统。操 作简单，维护方 便。
城镇燃气楼栋调压器工作原理
作用力，从而保证用气。当出口用气量减小 时，其作用与上述过程相反；当出口停止用 气时，阀瓣还处于打开状态，由于进出口压 差的原因，出口端气压上升，皮膜下腔内压 力增加，带动阀杆及阀瓣向上运动，直到阀 瓣和阀口成关闭状态，此时，出口端气压保 持稳定。进口气压（P1）分别作用在调压器 的平衡皮膜和阀瓣上，P1作用在两个相反的 方向，从而消除进口气压的波动对出口压力 的影响。平衡直接影响关闭性能，当进口气 压向上的力小于向下的力时，关闭压力增加； 反之，则相反。
P
城镇燃气楼栋调压器工作原理
大气压：大气层受地球引力
和气体流动而产生的压强称大 气压。
表压：指以当时当地大气压
为起点计算的压强 。 表压=绝压-大气压
城镇燃气楼栋调压器工作原理
绝压：（绝对压力）相对零
压力而言的压力 。
绝压=表压+大气压力
公称压力：制品在基准温
度下的耐压强度,用PN表示,单位 :MPa或者bar 如:PN1.6表示在某 一基准温度下的耐压强度为 1.6MPa.
直接作用式调压器（如上图1），该调 压器中调压弹簧作用的力直接作用在皮 膜上,通过调节弹簧的压缩长度来调节出 口压力。皮膜上腔是调压弹簧，下腔气 压来自调压器出口端气压（P2），弹簧 的作用力是通过下腔气压（P2）来平衡 的,当用户用气量增大时，出口压力下降， 同时皮膜下腔内压力降低，由于调压弹 簧的作用，皮膜向下移动，并通过阀杆 带动阀瓣向下移动，使调压器阀口开度 增大，出口压力增加，平衡弹簧的
城镇燃气楼栋调压器工作原理
城镇燃气楼栋调压器工作原理
1--------设定元件 2--------驱动器 3--------膜片 4--------信号管 5--------阀座 6--------阀垫 7--------调压器壳体 8--------调节元件 9--------驱动器壳体 10-------呼吸孔 1﹢3----控制器
城镇燃气楼栋调压器工作原理
间接作用式调压器工作原理图 2
城镇燃气楼栋调压器工作原理
1-----预调器/指挥器 2-----导阀 3-----驱动器 4-----信号管 5-----驱动腔 6-----阀座 7-----阀垫 8-----调压器壳体 9-----调节元件 10----驱动器壳体
城镇燃气楼栋调压器工作原理
城镇燃气楼栋调压器工作原理
调压器工作原理
城镇燃气楼栋调压器工作原理
天然气基本知识
（三）天然气 天然气是城市管道供气最
优质的气种，它是一种高效、 清洁能源，主要成份是甲烷 （CH4）。
1、比重：比空气轻。
城镇燃气楼栋调压器工作原理
2、易燃性：极易燃烧，燃烧的 烟头、静电、微小火花足以引起 爆炸。
城镇燃气楼栋调压器工作原理
上的力处于平衡状态；以及P2和指挥 器控制弹簧作用在指挥器皮膜上的力 也处于平衡状态；P1 流进指挥器的 气流量与经指挥器节流开关流出的气 流量一致， 指挥器阀口、主阀口开度 一定，输出 P2稳定。当下游负载增 大P2降低时，平衡被破坏，指挥器阀 口、主阀口开度增大，流量增大，P2 升高到设定值，调压器又处于平衡状 态；当下游压力P2升高时，其调压过 程与之相反。
城镇燃气楼栋调压器工作原理
现在让我们开始了解调压器吧！
燃气调压器 ：燃气调压器（gas pressure regulator）俗称减压阀，是 通过自动改变经调节阀的燃气流量 而使出口燃气保持规定压力的设备， 通常分为直接作用式和间接作用式 两种。
城镇燃气楼栋调压器工作原理
直接作用式调压器工作原理图1
间接作用式调压器，由指挥器和主阀两 部份组成（如上图2）。启动时调节指挥 器控制弹簧，使指挥器阀口打开，P1经 该阀口节流降压成为负载压力P3，P3作 用在大皮膜上，经顶杆传递使主弹簧压 缩，主阀口被打开，输出气流P2，同时 P2又反作用在大皮膜和指挥器皮膜上使 主阀口和指挥器阀口呈关闭趋势。调节 指挥器控制弹簧，将P2 调至设定值，此 时P2和主弹簧作用在大皮膜上的力与P3 作用在其
城镇燃气楼栋调压器工作原理
常用压力基本知识
1MPa(兆帕)=1000KPa(千帕) 1000KPa(千帕)=106Pa(帕) 1Kg/cm2(公斤力)=0.1MPa(兆
ቤተ መጻሕፍቲ ባይዱ帕)
1bar(巴)=0.1MPa（兆帕）
城镇燃气楼栋调压器工作原理
1mm(水柱) ≈10Pa(帕) U型压力计上压力等于 上下水柱之和。
安装调压箱前，应对调压箱前后管道 进行吹扫确认管道内干净并且对管道 进行了强度试验和气密性试验。调压 装置不应参与强度试验可参与气密性 试验且气密性试验压力不应高于调压 箱使用压力。
城镇燃气楼栋调压器工作原理
不可用空压机连接楼栋调压箱的泄 压嘴对管道进行打压。
调压箱安装完毕后应对整个管道包 括调压箱进行置换。置换完成后可 进行供气操作。
