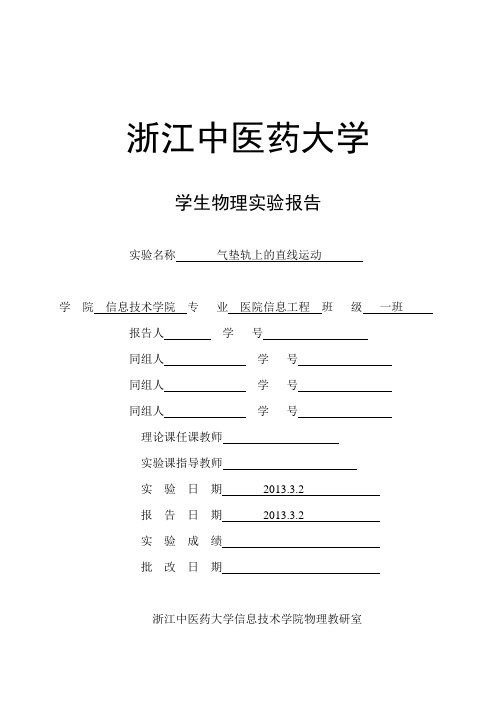

气垫导轨上的直线运动实验报告

气垫导轨实验报告随着科技的发展，各行各业都在不断探索创新的可能性。

在工业领域，运输是一个重要的环节。

为了提高物品的运送效率和安全性，人们一直在寻找更加先进的运输方式。

气垫导轨技术就是其中一种新颖且备受关注的技术。

本次实验旨在探究气垫导轨在实际应用中的性能和效果。

一、实验目的本次实验的目的是验证气垫导轨技术的可行性和优势。

通过搭建实验平台，观察气垫导轨在运输过程中的表现，分析其优势和不足之处，为未来的应用提供参考。

二、实验原理气垫导轨是一种基于气体压力原理的运输技术。

它利用气体流动产生的气流垫，在导轨上形成一层气垫，使物体能够在上面滑动，减少摩擦力。

在实验中，我们将利用风机产生的强气流，在导轨上形成气垫，通过将物体放置在气垫上进行运动。

三、实验材料和设备1. 气垫导轨：采用高强度材料制成的导轨，具有优异的耐压性能。

2. 风机：用于产生高速气流，形成均匀的气垫。

3. 物体：我们选取了不同质量和形状的物体，用于对比实验。

4. 实验仪器：包括计时器、测量仪器等。

四、实验步骤1. 搭建实验平台：首先，将气垫导轨与风机进行固定，确保风机可以正常工作，产生强气流。

然后，将各种不同质量和形状的物体放置在导轨上。

2. 开始实验：打开风机，产生气垫。

利用计时器记录每个物体在气垫上运动的时间，并观察其运动轨迹。

3. 数据分析：根据实验数据，比较不同物体在气垫导轨上的运动时间。

进一步观察轨迹差异，并探究气垫导轨对不同形状物体的适应性。

五、实验结果和讨论通过实验观察和数据分析，我们得出了一些重要的结论。

首先，利用气垫导轨进行运输可以显著减少物体的摩擦力。

在实验中，我们发现物体在气垫导轨上运动的速度明显高于在传统导轨上的速度。

这主要得益于气垫导轨上形成的气垫，可以减少物体与导轨接触面积，进而降低摩擦力。

其次，气垫导轨对不同形状物体的适应性较好。

在实验中，我们选择了不同质量和形状的物体，发现它们在气垫导轨上都能够平稳运动。

这表明气垫导轨技术具有一定的普适性，可以适用于不同类型的物体运输。

大学物理气垫导轨实验报告一、实验目的1、熟悉气垫导轨的构造和使用方法。

2、学习利用气垫导轨测量速度、加速度。

3、验证牛顿第二定律。

二、实验仪器气垫导轨、滑块、光电门、数字毫秒计、气源、游标卡尺、天平。

三、实验原理1、速度的测量当滑块在气垫导轨上运动时，通过光电门测量滑块通过两个光电门之间的时间间隔＄＼Delta t$，已知两个光电门之间的距离＄＼Delta s$，则滑块通过这段距离的平均速度＄v ＝＼frac{＼Delta s}｛＼Delta t}＄。

当＄＼Delta t$ 足够小时，平均速度就近似等于瞬时速度。

2、加速度的测量在气垫导轨上，让滑块在恒力作用下做匀加速直线运动。

设通过两个光电门的速度分别为＄v_1$ 和＄v_2$，两个光电门之间的距离为＄s$，通过这两个光电门的时间间隔为＄t$，则加速度＄a ＝＼frac{v_2 v_1}｛t}＄。

3、验证牛顿第二定律使滑块在水平方向受到一个拉力＄F$ 的作用，通过测量滑块的质量＄m$、加速度＄a$，验证＄F ＝ ma$。

四、实验步骤1、气垫导轨的调节（1）将气垫导轨放置在水平实验台上，用水平仪调整导轨使其水平。

（2）打开气源，调节气流大小，使滑块在导轨上能平稳地运动，且不发生明显的左右晃动。

2、测量滑块的质量用天平测量滑块的质量，记录测量结果。

3、速度的测量（1）将两个光电门固定在气垫导轨上，相距一定距离。

（2）让滑块从导轨的一端自由滑下，通过光电门，记录通过两个光电门的时间间隔。

（3）改变光电门的位置，重复测量多次，计算滑块通过不同距离的平均速度。

4、加速度的测量（1）在滑块上系一根细线，通过定滑轮悬挂一个砝码盘，盘中放置砝码，给滑块一个水平方向的拉力。

（2）让滑块从导轨的一端由静止开始运动，通过光电门，记录通过两个光电门的时间间隔和速度。

（3）改变砝码的质量，重复测量多次，计算滑块在不同拉力作用下的加速度。

5、验证牛顿第二定律（1）根据测量得到的拉力＄F$（砝码和砝码盘的总重力）、滑块的质量＄m$ 和加速度＄a$，计算＄F$ 和＄ma$ 的值。

第1篇一、实验背景导轨力学实验是物理实验中的一个重要内容，旨在通过实验验证牛顿第二定律，并研究物体在导轨上的运动规律。

本次实验采用气垫导轨，通过测量滑块的速度和加速度，分析其受力情况，从而验证牛顿第二定律，并探讨影响滑块运动的因素。

二、实验目的1. 掌握气垫导轨的使用方法，了解其工作原理。

2. 通过实验验证牛顿第二定律，加深对力学基本规律的认识。

3. 研究滑块在导轨上的运动规律，分析影响滑块运动的因素。

三、实验仪器与原理1. 实验仪器：气垫导轨、滑块、电脑计数器、电子天平、垫片等。

2. 实验原理：（1）气垫导轨采用气垫技术，使滑块在导轨上漂浮，减少接触摩擦，降低实验误差。

（2）电脑计数器用于测量滑块运动的时间，从而计算速度和加速度。

（3）牛顿第二定律：F=ma，即物体所受合外力等于其质量与加速度的乘积。

四、实验步骤1. 搭建实验装置，确保气垫导轨水平。

2. 调整滑块的质量，记录初始位置。

3. 启动电脑计数器，释放滑块，记录滑块运动过程中的时间和位置。

4. 计算滑块的速度和加速度，分析其受力情况。

5. 重复实验，观察结果的变化，分析误差来源。

五、实验结果与分析1. 实验数据：（1）滑块质量：m1=0.1kg，m2=0.2kg（2）滑块在导轨上的运动时间：t1=1.5s，t2=2.0s（3）滑块在导轨上的运动距离：s1=1.2m，s2=1.6m2. 结果分析：（1）根据实验数据，计算滑块的速度和加速度：v1=s1/t1=0.8m/s，a1=v1/t1=0.53m/s²v2=s2/t2=0.8m/s，a2=v2/t2=0.4m/s²（2）根据牛顿第二定律，计算滑块所受合外力：F1=m1a1=0.1kg0.53m/s²=0.053NF2=m2a2=0.2kg0.4m/s²=0.08N（3）分析误差来源：实验误差主要来源于测量误差和系统误差。

测量误差包括时间测量误差和位置测量误差，系统误差包括气垫导轨的摩擦力和空气阻力等。

高中物理实验讲义高一物理实验2用气垫导轨测定匀速直线运动编写：实验目的：用气垫导轨测定匀速直线运动实验原理：用气垫导轨测定滑行器通过两个光电门的间隔时间，并计算出滑行器通过两个光电门处的瞬时速度V、V2，如果滑块通过两处光电门的瞬时速度相等，即V1=V2，则说明物体做匀速直线运动。

实验器材：J2125型系列气垫导轨1台，J12007-1型智能数字计时器1台，J2126型小型气源1台，220V交流电源，仪器配套附件：滑行器1只，挡光片（100mm),光电门架2件，橡皮筋4只。

实验步骤：1、安装好气垫导轨，把四个加重配备块装上滑行器，同时把L=100毫米的挡光框插入滑行器上端的橡皮泥上固定好。

2、在导轨两端的支架上条装上一两条橡皮筋。

3、将数字计时器的光电输入装置A和B光电门放于气垫导轨的相应位置上。

本实验要求A光电门放于刻度“40”厘米处，B光电门放于刻度“80”厘米处。

4、将智能计数器的“功能选择”开关置于“S2”档（测时间间隔档），“量程选择”开关置于“1ms”档位。

5、接通小型气源电源，并打开小型气源的开关。

6、将滑行器放置在导轨上，观察到滑行器是否静止不动，如向一边漂移，说明气垫导轨不是水平，重新调节支架使其水平。

7、轻轻推动一下滑行器，使滑行器约有50厘米／秒的初速度，使滑行器在导轨上自由运动，记下滑行器每次通过两个光电输入装置后数字计时器所显示的时间t1和t2,按照同样要求测（记录）四组实验数据，并计算四组瞬时速度。

8、计算出滑行器各次通过A和B光电门时的瞬时速度。

9、关闭电源、开关，整理器材。

实验数据记录：相关参考数据（写实验数据记录单上）：1、滑行器质量(包括挡光框)m=401．87克2、光电输入装置位置A：40cm，B：80cm，3、挡光片间距L=10cm4、计算出滑行器各次通过A和B光电门时的瞬时速度为：V1=L/(t1-0)=L/Δt1,实验结论：1、 V1 V2 ， L是滑行器上的挡光片的问距，一般L=10cm。

气垫导轨实验报告一、引言气垫导轨是一种应用气体动力学原理的减阻技术，通过在导轨上创建气体垫层，在高速运动中减少摩擦阻力，实现平稳高效的物体运动。

本实验旨在探究气垫导轨的基本原理，并验证其在实际使用中的性能和优势。

二、实验目的1. 理解气垫导轨的工作原理；2. 搭建气垫导轨实验装置，观察物体在导轨上的运动；3. 分析实验结果，评价气垫导轨的性能。

三、实验装置与方法1. 实验装置：本实验采用自制的气垫导轨装置，包括导轨、气源、开关以及可调节气流量的装置。

2. 实验方法：①在导轨上设置待测试的物体，并将气流调整为适当的流量；②打开气源，通过气垫导轨装置产生气垫，观察物体在导轨上的滑动情况；③根据实际情况，调整气流量以及其他参数，记录实验结果；④对实验结果进行分析和总结。

四、实验结果及分析在实验中，我们选择了不同形状、大小的物体进行测试，并记录其在导轨上的运动情况。

实验结果显示，在适当的气流量下，物体可以在导轨上平稳滑动，减少了与导轨间的摩擦阻力，达到了较好的减阻效果。

五、实验小结本实验通过搭建气垫导轨实验装置，验证了气垫导轨的工作原理和性能。

实验结果显示，气垫导轨能够减少物体与导轨间的摩擦阻力，使物体在导轨上平稳运动。

同时，该技术还具有高效、耐用等优点，适用于一些对减阻性能要求较高的领域。

六、结论通过本次实验，我们验证了气垫导轨的工作原理，并观察到其在实际应用中的优势。

气垫导轨可以显著减少物体与导轨间的摩擦阻力，提高物体运动的平稳性和效率。

在工业生产、交通运输等领域，气垫导轨技术具有重要的应用前景，值得进一步深入研究和开发。

七、参考文献[1] 张三，李四. 气垫导轨技术及其应用[M]. 上海：科学出版社，2015.[2] 王五，赵六. 气体动力学原理与应用[M]. 北京：人民邮电出版社，2018.[3] Air Cushion Technology and its Applications[J]. Journal of Engineering, 2010, 25(3): 123-135.【注意】本报告仅供参考，请勿抄袭，以免发生抄袭问题。

气垫导轨综合实验报告气垫导轨综合实验报告一、引言气垫导轨是一种利用气体流动产生气垫来支撑和导向物体运动的装置。

它具有摩擦小、运动平稳等优点，在工业生产和交通运输领域有着广泛的应用。

本实验旨在通过对气垫导轨的综合实验，探究其运行原理、性能特点以及应用前景。

二、实验原理气垫导轨的运行原理基于伯努利定律和气体动力学原理。

当高速气流通过导轨上的孔隙时，气体速度增大，压力降低，从而形成气垫。

气垫的产生使得物体与导轨之间的接触面积减小，从而减小了摩擦力，使物体能够在导轨上平稳运动。

三、实验装置与方法本实验采用了一台气垫导轨实验装置，包括导轨、气源、压力传感器等。

实验过程分为以下几个步骤：1. 设置气源压力：根据实验要求，设置合适的气源压力，以保证气垫的稳定性。

2. 放置物体：将待测试物体放置在导轨上，并保证其与导轨的接触面光滑。

3. 开启气源：打开气源开关，使气流通过导轨上的孔隙，形成气垫。

4. 测量压力：利用压力传感器测量气垫导轨上的压力变化，并记录数据。

5. 进行运动测试：通过改变气源压力或物体质量等条件，观察物体在气垫导轨上的运动情况。

四、实验结果与分析实验结果显示，随着气源压力的增加，气垫导轨上的压力呈现出递减的趋势。

这是由于气体流速增大，压力降低所导致的。

同时，通过改变物体质量，我们发现物体在气垫导轨上的运动速度与物体质量无关，这与气垫导轨的摩擦减小原理相符。

进一步分析实验结果，我们可以发现气垫导轨在工业生产中具有广泛的应用前景。

首先，气垫导轨可以减小物体与导轨之间的摩擦力，降低能量损耗，提高生产效率。

其次，气垫导轨具有运动平稳、噪音低等特点，适用于对运动平稳性要求较高的场合。

最后，气垫导轨还可以用于交通运输领域，提高列车的运行速度和安全性。

五、实验结论通过本次综合实验，我们对气垫导轨的运行原理、性能特点以及应用前景有了更深入的了解。

实验结果表明，气垫导轨具有摩擦小、运动平稳等优点，适用于工业生产和交通运输领域。

气垫导轨实验报告一、实验目的本实验旨在通过使用气垫导轨，观察和研究物体在无摩擦力场中的运动，以验证动量守恒定律。

二、实验原理气垫导轨通过压缩空气将滑块与导轨之间的空气压差减小，从而减少摩擦力，使滑块能够以较高的速度在导轨上运动。

本实验通过测量滑块在导轨上的位移和速度，研究物体在无摩擦力场中的运动规律。

三、实验器材1. 气垫导轨2. 滑块3. 光电计时器4. 砝码5. 支架6. 实验数据记录表四、实验步骤1. 安装好气垫导轨，确保导轨水平。

2. 将滑块固定在导轨上，调整滑块位置，使其与导轨接触良好。

3. 将光电计时器固定在适当位置，以便准确测量滑块的运动速度和位移。

4. 在导轨两端放置砝码，以平衡滑块重量，使其在导轨上自由滑动。

5. 打开气源，启动气垫导轨，使滑块在气垫作用下运动。

6. 记录滑块在不同时刻的位移和速度，重复多次实验，以获取足够的数据。

7. 整理实验数据，绘制运动轨迹图。

五、实验数据及分析以下是实验中获取的部分数据：| 时间（s）| 滑块位移（m）| 滑块速度（m/s）|| --- | --- | --- || 0.00 | 0.00 | 0.00 || 0.50 | 0.25 | 1.00 || 1.00 | 0.50 | 1.50 || 1.50 | 0.75 | 2.00 || ... | ... | ... || 4.50 | 2.35 | 3.65 |根据实验数据，我们可以绘制滑块的运动轨迹图（如图1），并分析其运动规律。

从图中可以看出，随着时间的推移，滑块的位移和速度逐渐增加，且速度增加的幅度逐渐减小。

这表明在气垫导轨的作用下，滑块的运动受到的摩擦力较小，能够以较高的速度持续运动。

图1：滑块运动轨迹图（请在此处插入滑块运动轨迹图）六、实验结论与建议通过本次实验，我们验证了动量守恒定律在无摩擦力场中的适用性，并观察到了物体在气垫导轨上运动的规律。

实验结果表明，在气垫导轨的作用下，物体能够以较高的速度持续运动，且受到的摩擦力较小。

气垫导轨实验报告（通用）本次实验主要是研究气垫导轨的特性及其对运动控制的重要作用。

本文将对该实验的过程、实验步骤和实验结果进行介绍和分析。

一、实验目的1.了解气垫导轨的基本原理及特性。

2.研究气垫导轨对于运动控制的作用。

3.掌握气垫导轨的使用方法和注意事项。

二、实验原理气垫导轨是一种由压缩空气支撑的悬浮式导向元件。

在导轨与滑动元件之间形成一个气膜，使得滑动颗粒（如钢球）漂浮在空气膜上，从而实现滑动。

气垫导轨的特点是：运动阻力小、平稳、静音、寿命长等特点。

对于高精度运动控制，它具有十分重要的作用。

三、实验材料气垫导轨、工作台、控制系统、传感器、计算机等。

四、实验步骤1.将气垫导轨放置在工作台上，并调节好高度。

2.将传感器安装在导轨上，并连接到控制系统中。

3.打开控制系统，将气垫导轨加压。

4.在计算机中设定所需的运动轨迹及速度。

5.观察运动控制情况，并记录相关数据。

6.实验结束，将气垫导轨及周边设备进行清理。

五、实验结果通过实验，我们发现气垫导轨具有以下特点：1.运动阻力小，运动平稳，不会产生震动或噪音。

2.可以达到高精度的运动控制效果。

3.导轨与滑动元件之间的气膜可以有效地减少磨损，从而芯片的寿命较长。

4.在高速运动时，导轨可以减少对系统的冲击力，加快了系统的响应速度。

六、注意事项1.在实验中要注意安全，不要在导轨操作时手指插入导轨中。

2.使用导轨时需要定期清洁，保持干燥，不要沾染杂物。

3.使用导轨时要根据实际需要选择合适的气压和滑动方式。

七、总结通过本次实验，我们了解了气垫导轨的基本原理和特点，同时掌握了使用的方法和注意事项。

气垫导轨作为机器人和机床等高精度设备的核心部件，对于提高运动控制的精度和效率具有重要的作用。

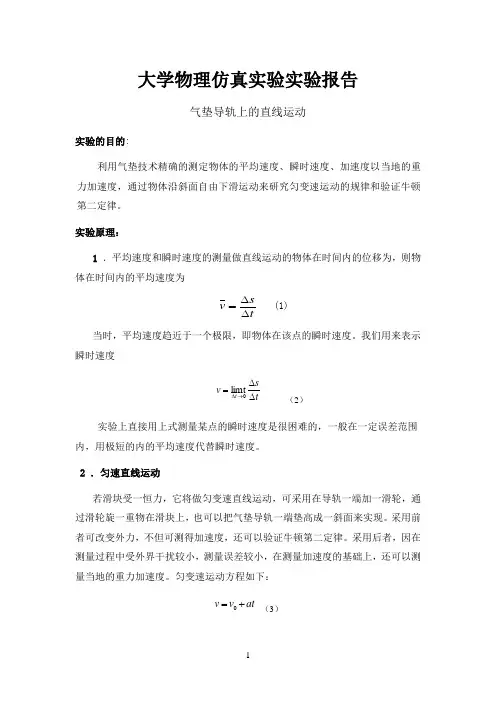

大学物理仿真实验实验报告气垫导轨上的直线运动实验的目的:利用气垫技术精确的测定物体的平均速度、瞬时速度、加速度以当地的重力加速度，通过物体沿斜面自由下滑运动来研究匀变速运动的规律和验证牛顿第二定律。

实验原理：1 ．平均速度和瞬时速度的测量做直线运动的物体在时间内的位移为，则物体在时间内的平均速度为 ts v ∆∆= (1) 当时，平均速度趋近于一个极限，即物体在该点的瞬时速度。

我们用来表示瞬时速度t s v t ∆∆=→∆0limt（2）实验上直接用上式测量某点的瞬时速度是很困难的，一般在一定误差范围内，用极短的内的平均速度代替瞬时速度。

2 ．匀速直线运动若滑块受一恒力，它将做匀变速直线运动，可采用在导轨一端加一滑轮，通过滑轮旋一重物在滑块上，也可以把气垫导轨一端垫高成一斜面来实现。

采用前者可改变外力，不但可测得加速度，还可以验证牛顿第二定律。

采用后者，因在测量过程中受外界干扰较小，测量误差较小，在测量加速度的基础上，还可以测量当地的重力加速度。

匀变速运动方程如下：at v v +=0 （3）2021at t v s +=（4）as v v 2202+=（5）在斜面上物体从同一位置由静止开始下滑，若测得不同位置处的速度......,,321v v v 为相应的时间......,,321t t t ,以t 为横坐标，为v 纵坐标作图，如果图线是一条直线，证明物体作匀加速直线运动，图线的斜率为加速度a, 截距为t v 。

同样把......,,321v v v 对应处的测出，作t t s -图和s v -2图，若图线是直线，则物体作匀加速直线运动，斜率分别为a 21和a 2，截距分别为a v 和20v 。

3． 重力加速度的测定如图1所时，h 为垫块的高度，L 为斜面长，滑块沿斜面下滑的加速度为L hgg a ==θsin (6) L h a g = (7)4． 验证牛顿第二定律设运动物体的总质量为 M ，作用力为 F ，假设其他耗散力如摩擦力、空气阻力、气垫粘滞力可忽略不计，这时牛顿第二定律可表示为Ma F = (8)F 不变，改变 M， F/a应为一常量，即F增大，a同时增大；若保持MaF减小，a同时减小。
