宽带圆极化微带天线分析与设计一、本文概述本文旨在深入探讨宽带圆极化微带天线的分析与设计。
随着无线通信技术的飞速发展，天线作为无线通信系统的关键组成部分，其性能直接影响到整个系统的传输质量和效率。
宽带圆极化微带天线作为一种重要的天线类型，具有宽频带、圆极化、低剖面、易集成等优点，因此在卫星通信、移动通信、雷达系统等领域具有广泛的应用前景。
本文将首先介绍宽带圆极化微带天线的基本原理和特性，包括其辐射机制、极化特性、带宽特性等。
随后，将详细分析宽带圆极化微带天线的设计方法，包括天线尺寸的选择、馈电方式的设计、介质基板的选取等。
在此基础上，将探讨影响天线性能的关键因素，如阻抗匹配、交叉极化、增益等，并提出相应的优化策略。
本文还将通过具体的案例分析，展示宽带圆极化微带天线在实际应用中的性能表现。
通过对比分析不同设计方案下的天线性能，为工程师和研究者在实际应用中提供有益的参考。
本文将总结宽带圆极化微带天线的设计与优化策略，并展望其未来的发展趋势和应用前景。
通过本文的研究，旨在为宽带圆极化微带天线的分析与设计提供理论支持和实践指导。
二、圆极化微带天线的基本原理圆极化微带天线是一种能够在空间中产生圆形极化波的天线，它具有独特的电磁辐射特性，广泛应用于无线通信、雷达探测和卫星通信等领域。
了解圆极化微带天线的基本原理对于其分析与设计至关重要。
圆极化波是一种电磁波，其电场矢量在空间中随时间旋转，形成一个圆形的轨迹。
圆极化微带天线通过特定的设计和构造，能够在其辐射区域内产生这样的圆形极化波。
这种波形的特性在于，无论接收天线的极化方式如何，圆极化波都能在一定程度上被接收，因此具有更好的抗干扰能力和更广泛的适用性。
圆极化微带天线的基本原理主要基于电磁场理论和天线辐射原理。
它通过在微带天线的辐射贴片上引入特定的相位差，使得天线的两个正交分量产生90度的相位差，从而形成圆极化波。
这种相位差可以通过在辐射贴片上刻蚀特定的槽口或引入附加的相位延迟线来实现。

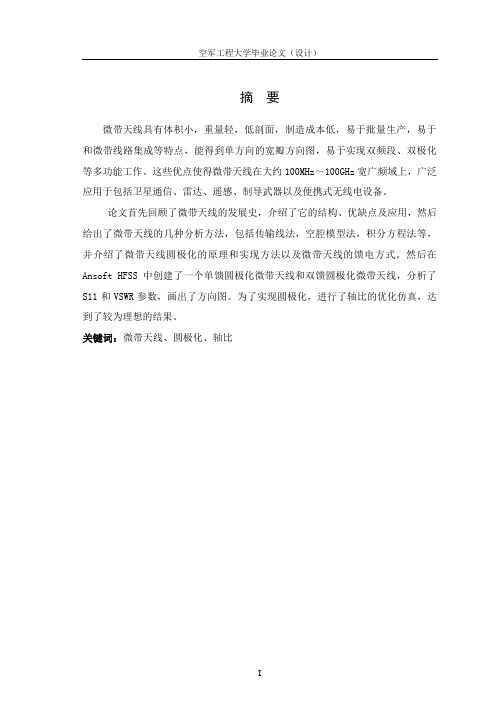

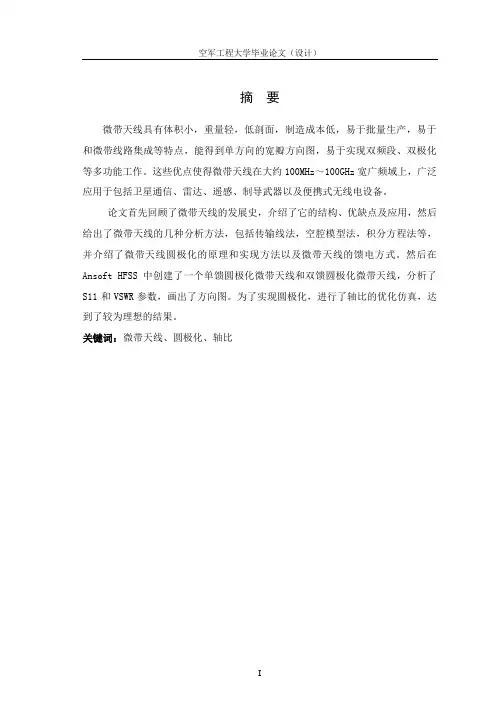

摘要微带天线具有体积小，重量轻，低剖面，制造成本低，易于批量生产，易于和微带线路集成等特点，能得到单方向的宽瓣方向图，易于实现双频段、双极化等多功能工作。
这些优点使得微带天线在大约100MHz～100GHz宽广频域上，广泛应用于包括卫星通信、雷达、遥感、制导武器以及便携式无线电设备。
论文首先回顾了微带天线的发展史，介绍了它的结构、优缺点及应用，然后给出了微带天线的几种分析方法，包括传输线法，空腔模型法，积分方程法等，并介绍了微带天线圆极化的原理和实现方法以及微带天线的馈电方式。
然后在Ansoft HFSS中创建了一个单馈圆极化微带天线和双馈圆极化微带天线，分析了S11和VSWR参数，画出了方向图。
为了实现圆极化，进行了轴比的优化仿真，达到了较为理想的结果。
关键词：微带天线、圆极化、轴比AbstractThe microstrip antennas has the volume to be small, the weight is light, the low section plane, the production cost is low, easy volume production, easy and characteristics and so on microstrip line integration, can obtain the single direction wide petal directional diagram, easy to realize, the double polarization dual range and so on multi-purpose work. These merits cause the microstrip antennas in approximately the 100MHz-100GHz broad frequency range, widely applies in includes the satellite communication, the radar, the remote sensing, the guided weapon as well as the portable wireless apparatus.The paper first reviewed microstrip antennas's history, introduced its structure, the good and bad points and the application, then have given microstrip antennas's several analysis method, including the transmission long-base method, the cavity modeling, the integral equation law and so on, and introduced the microstrip antennas circular polarization's principle and realizes the method as well as microstrip antennas's feed method. Then AnSoft Hfss in the creation of a single-fed circular polarization microstrip antenna and double-fed circular polarization microstrip antenna and double-fed circular polarization microstrip antenna, the analysis of the S11 and VSWR parameters, to draw a pattern. In order to achieve circular polarization, the axis carried on the optimization simulation, to a more satisfactory results.Key words：microstrip antenna；circular polarization; axial ratio目录摘要 (I)ABSTRACT (II)目录 (III)第一章绪论 (1)§1.1微带天线的发展 (1)§1.2微带天线的定义和结构 (1)§1.3微带天线的优缺点 (2)§1.4微带天线的应用 (3)第二章微带天线的原理技术 (4)§2.1微带天线的辐射机理 (4)§2.2微带天线的分析方法 (5)§2.2.1传输线模型法 (5)§2.2.2空腔模型法 (8)§2.2.3积分方程法 (8)§2.3微带天线的馈电方法 (9)§2.4微带天线圆极化技术 (10)§2.4.1圆极化天线的原理 (10)§2.4.2圆极化实现技术 (11)§2.5其他形式的微带天线 (15)第三章圆极化微带天线的仿真与优化 (19)§3.1A NSOFT HFSS高频仿真软件的介绍 (19)§3.2圆极化微带天线的仿真优化 (19)§3.2.1圆极化微带天线的仿真设计 (19)§3.2.2天线轴比的优化 (22)第四章双馈圆极化微带天线的设计 (25)§4.1两路微带等功率分配器的设计与仿真 (25)§4.2双馈圆极化微带天线的仿真分析 (29)§4.2.1创建天线模型 (29)§4.2.2 优化天线模型 (33)致谢 (37)参考文献 (37)第一章绪论§1.1微带天线的发展微带天线的概念早在1953年就已经提出了，但并未引起工程界的重视。
切角圆极化微带天线原理
切角圆极化微带天线原理是指通过合适的设计和构造，使微带天线能够实现圆极化的辐射特性。
微带天线是一种基于微波集成电路技术的天线，由金属贴片和基底组成。
它具有结构简单、成本低廉、体积小巧等优点，因此在无线通信系统中得到了广泛的应用。
切角圆极化微带天线的原理基于两个主要因素：切角和偶极子辐射。
首先，通过在微带天线的边缘切出一个角度，会产生额外的电流路径，从而改变了天线的辐射模式。
这种切角设计可以在一定程度上增加天线的频带宽度和辐射效率。
其次，天线的设计还包括采用偶极子激励方式，其中两个对称的金属贴片组成一个电偶极子。
通过适当调整偶极子的尺寸和位置，可以实现圆极化的电磁波辐射。
切角圆极化微带天线的工作原理是利用切角和偶极子辐射的相互作用。
当高频电流通过天线时，尺寸和位置合适的偶极子会激发出电磁波，并且通过切角设计实现频率的调整，从而实现圆极化辐射。
其中，圆极化辐射可分为左旋圆极化和右旋圆极化，根据具体需要进行选择。
切角圆极化微带天线的设计需要考虑许多因素，包括基底材料的介电常数、厚度、偶极子的尺寸和位置、切角的角度等等。
这些参数的选取会直接影响到天线的性能，如频率带宽、辐射效率和方向图等。
总结起来，切角圆极化微带天线利用切角和偶极子辐射相结合的设计原理，能够实现圆极化的辐射特性。
它在无线通信系统中具有重要的应用价值，为了提高天线性能和系统性能，设计者需要合理选择和调整天线的参数。
双频圆极化微带天线的设计本文将探讨双频圆极化微带天线的关键设计因素，包括工作原理、尺寸和性能优化等方面。
我们将确定文章的类型为技术论文，主要面向无线通信领域的工程师和技术人员。
关键词：双频，圆极化，微带天线，设计，工作原理，尺寸，性能优化在无线通信系统中，天线是至关重要的组件之一。
随着通信技术的发展，多频段和圆极化技术已成为现代天线设计的趋势。
其中，双频圆极化微带天线由于其体积小、易共形、低成本等特点而备受。
双频圆极化微带天线的工作原理主要基于微带天线的基本原理。
微带天线由介质基板、辐射贴片和接地板组成。
当电流流过辐射贴片时，就会在贴片周围产生电磁场，从而向外辐射电磁波。
对于双频圆极化微带天线，通常采用多个辐射贴片、缝隙或者耦合器等结构来实现双频段工作。
在尺寸方面，双频圆极化微带天线的设计主要取决于所需的工作频率和天线的性能要求。
一般来说，天线的尺寸会随着工作频率的降低而增大。
因此，在满足性能指标的前提下，应尽量减小天线的尺寸以适应各种应用场景。
在性能优化方面，主要考虑因素包括增益、带宽、轴比、交叉极化等。
通过优化辐射贴片、接地板和介质基板的设计，可以有效地提高天线的性能。
例如，通过采用高介电常数的介质基板可以有效减小天线的尺寸；通过优化辐射贴片的形状和大小可以改善天线的带宽和轴比性能。
双频圆极化微带天线的设计需要综合考虑工作原理、尺寸和性能优化等多个方面。
随着5G、物联网和卫星通信等技术的快速发展，双频圆极化微带天线的应用前景将更加广阔。
未来，可以进一步研究多频段、高性能和更小尺寸的双频圆极化微带天线设计方法，以满足不断发展的通信需求。
可以利用新兴的材料和工艺技术提升天线的性能和集成度，拓展其应用领域。
另外，针对双频圆极化微带天线的测试技术也需要不断完善，以确保天线的性能和质量。
双频圆极化微带天线作为一种先进的通信技术，具有广泛的应用前景。
未来，我们需要在设计方法、材料选择、制造工艺和应用场景等方面进行深入研究，以满足不断增长的通信需求，推动无线通信技术的发展。

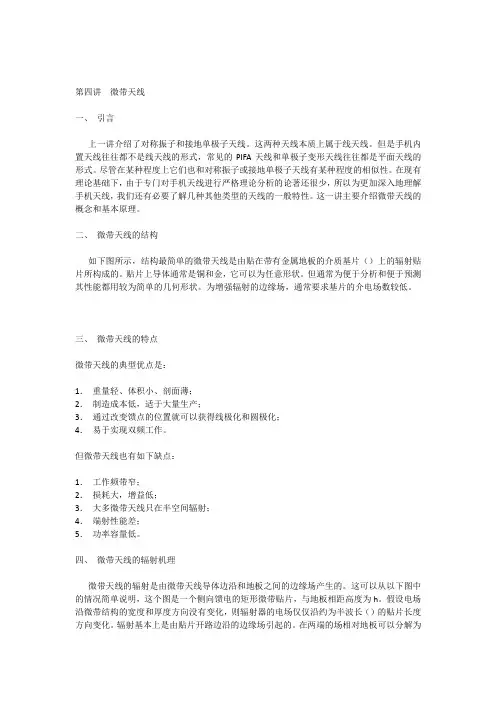

第四讲微带天线一、引言上一讲介绍了对称振子和接地单极子天线。
这两种天线本质上属于线天线。
但是手机内置天线往往都不是线天线的形式，常见的PIFA天线和单极子变形天线往往都是平面天线的形式。
尽管在某种程度上它们也和对称振子或接地单极子天线有某种程度的相似性。
在现有理论基础下，由于专门对手机天线进行严格理论分析的论著还很少，所以为更加深入地理解手机天线，我们还有必要了解几种其他类型的天线的一般特性。
这一讲主要介绍微带天线的概念和基本原理。
二、微带天线的结构如下图所示，结构最简单的微带天线是由贴在带有金属地板的介质基片（）上的辐射贴片所构成的。
贴片上导体通常是铜和金，它可以为任意形状。
但通常为便于分析和便于预测其性能都用较为简单的几何形状。
为增强辐射的边缘场，通常要求基片的介电场数较低。
三、微带天线的特点微带天线的典型优点是：1．重量轻、体积小、剖面薄；2．制造成本低，适于大量生产；3．通过改变馈点的位置就可以获得线极化和圆极化；4．易于实现双频工作。
但微带天线也有如下缺点：1．工作频带窄；2．损耗大，增益低；3．大多微带天线只在半空间辐射；4．端射性能差；5．功率容量低。
四、微带天线的辐射机理微带天线的辐射是由微带天线导体边沿和地板之间的边缘场产生的。
这可以从以下图中的情况简单说明，这个图是一个侧向馈电的矩形微带贴片，与地板相距高度为h。
假设电场沿微带结构的宽度和厚度方向没有变化，则辐射器的电场仅仅沿约为半波长（）的贴片长度方向变化。
辐射基本上是由贴片开路边沿的边缘场引起的。
在两端的场相对地板可以分解为法向和切向分量，因为贴片长度为，所以法向分量反相，由它们产生的远区场在正面方向上互相抵消。
平行于地板的切向分量同相，因此合成场增强，从而使垂直于地板的切向分量同相，因此合成场增强，从而使垂直于结构表面的方向上辐射场最强。
根据以上分析，贴片可以等效为两个相距、同相激励并向地板以上半空间辐射的两个缝隙。
对微带贴片沿宽度方向的电场变化也可以采用同样的方法等效为同样的缝隙。
