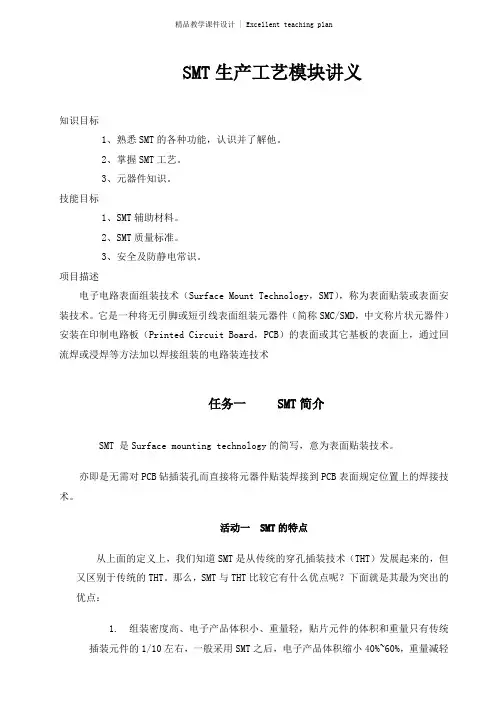

SMT生产工艺模块讲义知识目标1、熟悉SMT的各种功能，认识并了解他。
2、掌握SMT工艺。
3、元器件知识。
技能目标1、SMT辅助材料。
2、SMT质量标准。
3、安全及防静电常识。
项目描述电子电路表面组装技术（Surface Mount Technology，SMT），称为表面贴装或表面安装技术。
它是一种将无引脚或短引线表面组装元器件（简称SMC/SMD，中文称片状元器件）安装在印制电路板（Printed Circuit Board，PCB）的表面或其它基板的表面上，通过回流焊或浸焊等方法加以焊接组装的电路装连技术任务一 SMT简介SMT 是Surface mounting technology的简写，意为表面贴装技术。
亦即是无需对PCB钻插装孔而直接将元器件贴装焊接到PCB表面规定位置上的焊接技术。
活动一 SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。
那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
2.可靠性高、抗振能力强。
焊点缺陷率低。
3.高频特性好。
减少了电磁和射频干扰。
4.易于实现自动化，提高生产效率。
5.降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
活动二采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。
因此，SMT是电子焊接技术的发展趋势。
其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。
2.电子产品功能更完整，所采用的集成电路(IC)因功能强大而引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。
模组(LCD module) 主要分机械和电子两大部分，机械部分主要负责一些物料(如:模组总体图和背光，铁壳，斑马条，斑马纸，PCB ，FPC 等)机械尺寸的要求，电子部分主要负责LCD 的驱动电路设计、电子物料的规格确认，PCB layout 等。
按连接方式,模组主要有四大类别：COB 、COG 、TAB 、COF 。
其显示形态又可分为：字符形，绘图形，笔段形。
下面分别说明：COB 模组，包括有MBC 系列，MBG 系列，MBS 系列，即为字符形，绘图形，笔段形显示形态的命名方式。
所用材料种类较多,主要包括有铁壳，PCB ，斑马纸，斑马胶，LCD ，控制和驱动IC ，电阻，电容，三极管，升压IC ，负压IC ，存储器（RAM ）等.IC 封装有两种：QFP ，DIES ）。
QFP 封装的IC,可手焊(小批量),也可做SMT.DIES 封装的IC,要通过COB BONDING 机打线,如下图所示：DIES IC 及PCB 的连接如上图所示.拉完线并测试通过之后,要在IC 外面覆盖黑色硅胶，再通过热炉烘烤之后，硅胶会变得很硬，以此来保护里面的IC 和铝线不被损坏。
LCD 及PCB 之间的连接有如下几种方式：（1）斑马胶连接 （2）斑马纸连接 （3）FPC 连接(需用到ACF)（1）（2）在驱动方面，我们可以参照如下框图： 以16*1 character 为例：KS0066（即S6A0069）为字符形模组LCD 控制和驱动IC ，它包括：16 Common 和40 Segment signal 输出，可以驱动8*2或16*1字符形模组，它有两种封装（80QFP and 80 DIE ）, 常及S6A0065（KS0065）或S6A2067（KS0063A ） 配合使用来驱动更多字符的LCD ，PCB 金手指斑马胶PCB我们最常用的字符形模组的控制IC ：KS0066（S6A0069）和KS0070（S6A0070），驱动器：KS0065（S6A0065）和KS0063（S6A2067），KS0066上面有说过能单独驱动16*1字符或8*2字符，KS0070有16 COM 和80 SEG 输出，能单独驱动16*2字符；KS0065 、KS0063是只含驱动器，不含控制器，KS0065有40 channel 输出，KS0063 有80 channel 输出。
