【CN109813443A】手持红外测温仪【专利】

  • 格式：pdf
  • 大小：556.68 KB
  • 文档页数：10

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910152678.4
(22)申请日 2019.02.28
(71)申请人 北京安富伟业消防安全检测有限公
司
地址 100071 北京市丰台区京铁家园1区4
号楼2层
(72)发明人 姜江伟　
(51)Int.Cl.
G01J 5/02(2006.01)
(54)发明名称手持红外测温仪(57)摘要本发明涉及一种手持红外测温仪，包括手柄以及检测头，检测头的前端设置有红外温度传感装置，检测头的后端设置有显示屏，检测头的内部设置有控制电路，红外温度传感装置、显示屏均与控制电路电性连接，检测头的后端设置有遮光组件，遮光组件包括呈“U ”形的将显示屏围在内部的转动架，转动架包括位于位于显示屏两侧的平行相对的两根竖杆以及位于两根竖杆之间的横杆，竖杆远离横杆的一端与检测头的后端的端面相铰接，转动架与检测头后端的端面之间设置有位于显示屏上方的遮光布，遮光布的两端分别与转动架以及遮光布相连。

本发明具有在光照强度较大的环境下，能够对显示屏进行遮光，从
而便于操作人员读数显示屏上的数字。

权利要求书1页 说明书4页 附图4页CN 109813443 A 2019.05.28
C N 109813443
A
权　利　要　求　书1/1页CN 109813443 A
1.一种手持红外测温仪，包括竖向设置的手柄(1)以及位于手柄(1)顶端的检测头(2)，所述检测头(2)的前端设置有红外温度传感装置(3)，所述检测头(2)的后端设置有显示屏(4)，所述检测头(2)的内部设置有控制电路，所述红外温度传感装置(3)、显示屏(4)均与控制电路电性连接，其特征在于：所述检测头(2)的后端设置有遮光组件(5)，所述遮光组件(5)包括呈“U”形的将显示屏(4)围在内部的转动架(51)，所述转动架(51)包括位于位于显示屏(4)两侧的平行相对的两根竖杆(511)以及位于两根竖杆(511)之间的横杆(512)，所述竖杆(511)远离横杆(512)的一端与检测头(2)的后端的端面相铰接，所述转动架(51)与检测头(2)后端的端面之间设置有位于显示屏(4)上方的遮光布(52)，所述遮光布(52)的两端分别与转动架(51)以及遮光布(52)相连。

2.根据权利要求1所述的手持红外测温仪，其特征在于：所述检测头(2)的后端的端面上，与转动架(51)的转动路径相对的位置设置有容纳安装架以及遮光布(52)的容纳槽(21)。

3.根据权利要求2所述的手持红外测温仪，其特征在于：所述转动架(51)向远离检测头(2)方向转出时，转动架(51)背离检测头(2)的一侧固定有拉环(53)。

4.根据权利要求1所述的手持红外测温仪，其特征在于：所述检测头(2)的后端的端面上位于容纳槽(21)的其中一侧开设有T型滑槽(22)，所述T型滑槽(22)一端与容纳槽(21)相连通所述T型滑槽(22)内滑动连接有与T型滑槽(22)形状相匹配的T型滑块(6)，所述T型滑槽(22)内设置有推动所述T型滑槽(22)向容纳槽(21)方向伸出的弹性件。

5.根据权利要求4所述的手持红外测温仪，其特征在于：所述T型滑块(6)上设置有自T 型滑槽(22)的槽口露出的拨杆(61)。

6.根据权利要求1所述的手持红外测温仪，其特征在于：所述转动架(51)与检测头(2)之间设置有柔性的拉绳(8)。

7.根据权利要求1所述的手持红外测温仪，其特征在于：所述遮光布(52)连接转动架(51)的一端，遮光布(52)的边缘向遮光布(52)的中间位置翻折从而形成一个套管(521)，所述转动架(51)穿过所述套管(521)从而与遮光布(52)相连。

8.根据权利要求7所述的手持红外测温仪，其特征在于：所述遮光布(52)连接转动架(51)的一端的长度与转动架(51)的总长相匹配。

2。

合集下载

一种防疫专用手持便携式红外线安全距离测温仪[实用新型专利]

一种防疫专用手持便携式红外线安全距离测温仪[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020158416.7(22)申请日 2020.02.10(73)专利权人 兰会学地址 744000 甘肃省平凉市崆峒区拥军路1专利权人 贾伟　马国栋　李亚萍　白文会　白静　兰惠君　兰宇航　兰浩　陈艺诺(72)发明人 贾伟　马国栋　兰会学　李亚萍　白文会　白静　兰惠军　兰宇航　兰浩　陈艺诺　(74)专利代理机构 兰州智和专利代理事务所(普通合伙) 62201代理人 周立新(51)Int.Cl.G01J 5/00(2006.01)G01J 5/02(2006.01)(54)实用新型名称一种防疫专用手持便携式红外线安全距离测温仪(57)摘要本实用新型公开了一种防疫专用手持便携式红外线安全距离测温仪，包括体温测温仪，体温测量仪与安全距离杆的一端相连；安全距离杆为管状，安全距离杆的另一端固接有手柄，手柄上安装有显示屏和按键盘；手柄内设有PCB主板，PCB主板通过柔性PCB排线与体温测温仪中的LED/LCD显示电路、电源正负极、电源开关、测温开关相连。

该测温仪能在地面检测工作人员对大货车驾驶员进行温度检测时，可以让驾驶员不离开驾驶座位，便于快速检测，解决了检测站交通拥堵的问题；同时，可以使检测工作人员在距离被检测者较远的安全位置上顺利读取被检测者的体温数据，降低检测工作人员被感染的风险。

权利要求书1页 说明书3页 附图3页CN 211373838 U 2020.08.28C N 211373838U1.一种防疫专用手持便携式红外线安全距离测温仪，包括体温测温仪（1），其特征在于，体温测温仪（1）与安全距离杆（5）的一端相连；安全距离杆（5）的另一端固接有手柄（6），手柄（6）上安装有显示屏（9）和按键盘（7）；手柄（6）内设有PCB主板（10），PCB主板（10）通过柔性板PCB排线与体温测温仪（1）中的LED/LCD显示电路、电源正负极、电源开关、测温开关相连。

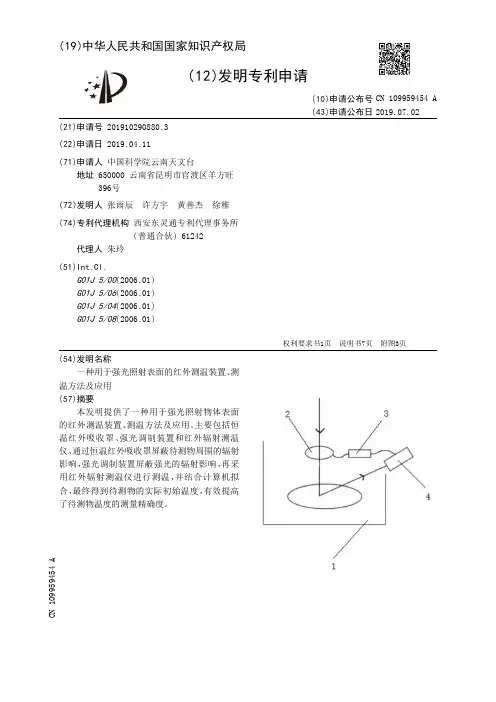

【CN109959454A】一种用于强光照射表面的红外测温装置、测温方法及应用【专利】
