通路、短路、断路

  • 格式：docx
  • 大小：139.43 KB
  • 文档页数：6

1、实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光，此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了，这是为什么呢？他们提出猜想：
猜想一：可能L1处发生开路；
猜想二：可能L1处发生短路。

（1）根据_______（填“串联”或“并联”）电路的特点，可知猜想一是不正确的。

（2）针对猜想二，同学们找了一只电压表，分别并联在L1、L2两端，如图乙所示，假如猜想二成立，则两次读数有何特点？______________________。

（3）实验发现两次电压表均有明显读数，且L1两端电压比L2两端电压小。

说明猜想二也不正确，你认为L1熄灭、L2更亮的原因可能是______________________
A．L1电阻变大
B．L1电阻变小
C．L2电阻变小
D．L1功率变大
12
4、在《电工手册》中，列出了白炽灯的常见故障与检修方法：
（1）灯泡的灯丝断了，换新的灯泡；
（2）灯头内的电线断了，换新线并接好灯泡；
（3）开关等处的接线松动，检查加固；
（4）熔丝断了，更换熔丝．
上述故障现象的可能原因可以概括为（）
A．电路中出现了短路B．电路中出现了断路
C．并联变成了串联D．供电电压偏低
5如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，电线的芯线是用导电能力强的材料来制造，如：______．为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
（1）连接A和B，将测通器的m连接在D上．当n连接F时小灯泡发光，连接E时小灯泡不发光．由此可以确定______（填字母，下同）为同一导线的两端．
（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与______相连时，另一端只需接触一根导线就能将两根导线辨别开，简要叙述辨别的方法．
7如图所示，闭合开关S，电路将是______路（选填“开”、“短”或“通”），结果是-。

要使电路中的两灯串联，则应拆除导线______．
8、
如下图所示，两盏相同的灯泡在电路闭合后都能正常发光.过一会儿，两盏灯都熄灭了，此时电路中的电流
表没有示数，但电压表有示数。

那么电路发生的故障可能是：
[ ]
A.灯泡L1灯丝断了
B.灯泡L2灯丝断了
C.灯泡L1短路
D.灯泡L2短路
9\超导限流器是一种短路故障电流限制装置，它由超导部件和限流电阻并联组成，原理如图甲中虚线框内所示。

超导部件的电阻R1随电流I变化关系如图乙所示，限流电阻R2＝15W，灯泡L上标有“6V 3W”字样，
电源电压保持不变，则下列判断不正确的是：
[ ]
A.电源电压为6V时，灯泡能正常工作
B. 灯泡短路时，电流表的示数为1.2A
C. 当电路短路时，超导限流器自动切断电路
D. 当电路短路时，电路电流减小，处于稳定状态，电路中仍有电流，电路没有被切断
10小明按图甲所示的电路进行实验，当开关闭合后，电压表和的指针位置几乎一样，如图乙所示，造成这一现象的原因是
[ ]
A．可能L1开路，L2正常
B．可能和所选量程不相同且L1短路
C．可能L2开路，L1正常
D．可能和所选量程相同，电路各处完好
如图所示，当开关K1 、K2都闭合时，电路中
[ ]
A ．三灯并联，且都亮
B ．三灯串联，且都亮
C ．L 1、L 2并联后与L 3串联，三灯都亮
D ．L 1、L 2并联，L 3被短路，只有L 1、 L 2亮
A ．
B ．
C ．
D ．
16下列说法中，正确的是（ ）
A ．电路中，开关必须接在电源正极和用电器之间，开关才能控制用电器
B ．绝对不能把电池的正极和负极直接用导线连起来
C ．马路上的路灯是依次排成一列安装的，可以确定，它们必定都是串联的
D ．用一开关控制两盏灯，使它们同时亮，同时灭，这两盏灯一定是串联的
17如图所示，当开关S 闭合时，将发生的现象是（ ）
答案：
1答：（1）串联（2）L1两端的电压表示数为零，或L2两端的电压表示数等于或接近电源电压（3）B
2答：（1）R1断路或R2断路（2）R1断路；R2断路
3答：原因一：由于L2断路，导致电路中电流很小，L1未损坏但不发光；
原因二：由于L1短路，导致L2两端电压比它的额定电压高得多，L2烧坏发生断路。

（合理即可）
4答：灯泡不亮，可能有两种原因；一是电路中出现了短路；二是出现了开路，根据表中列举的4种可能原因分析，可得电路中都是出现开路现象，检修方法都是把电路连接好，变为通路．
故选B．
5答：铜和铝的电阻较小，价格又较便宜，故适合做导线．故答案：铜或铝．
（1）因为连接A和B，将测通器的m连接在D上．当n连接F时小灯泡发光，说明DBAF连通，CE为另外的一根；故选CE；
（2）现在知道CE为一根导线，将AC连在一起，先把m连接在E上，若n连接F时小灯泡发光，则AF为一根导线，不亮说明AD为一根导线．故答案为：E；
测通器的另一端与D相接，如果灯亮，则AD为同一根导线，BF为为同一根导线；如果灯不亮，则BD为同一根导线，AF为为同一根导线．
6答：（1）灯L短路、电阻R 断路；
（2）灯L短路；电阻R 断路。

（3）不能。

在灯L 短路和电阻R 断路两种情况下，电压表V 均无示数。

7答当闭合开关时，电流只经过电流表，发生了短路，会烧坏电流表和电源；
若要使两灯串联，只要去除bc导线．
故本题答案为：短；会烧坏电流表和电源；bc．
8答：A
9答：C
10答C
11答D
12答D
13答D
14答A
15答C
16答B
17答B。

合集下载

电路的三种状态1

电路的三种状态1

电路的三种状态
（一）通路
通路就是电源与负载构成的闭合回路，电路中有电流 通过，电路正常工作。
第一章 电路的基本知识和基本定律
第1节电路及电路图
（二）断路
断路就是电源与负载未接成闭合回路，电路中没有电 流通过。断路又称为开路。
第一章 电路的基本知识和基本定律
第1节电路及电路图
（三）短路 短路就是电源未经负载而直接由导线（导体）构成 通路，电路中电流比通路时大得多，可能烧坏电源和其 他设备。
想一想
下列的说法对吗？为什么？ 1.当电源的内阻为零时，电源电动势的大小就等于 电源电压。 2.当电路开路时，电源电动势的大小就等于电源端 电压。 3.在通路状态下负载电阻变大，端电压就下降。 4.在短路状态下内压降等于零。 5.在电源电压一定的情况下，电阻大的负载是大负 载。
如图，当开关S分别打 在1、2、3位置时， 电路处于什么状态？ 电流表和电压表的读 数是多少？ 已知：E=6V， r=0.2 Ω,R=9.8Ω。 求：当开关S分别打在1、 2、3位置，电路的状 态以及电流表电压表 的读
电气设备的额定值一般都标在其明显的位置 上，如电动机、变压器、某些家用电器的额 定值都标在外壳的名牌上，故有时也把额定 值叫做名牌数据。
满载、轻载、过载
通常把电气设备在额定功率下工作状态叫 做额定工作状态，也称满载；低于额定功 率的工作状态叫做；高于额定功率的工作 状态叫做或超载。由于过载容易损坏电气 设备，所以，一般情况下不允许出现过载。 像熔断器、热继电器都是常用的过载保护 电器。
第一ห้องสมุดไป่ตู้ 电路的基本知识和基本定律
第1节电路及电路图
二、电气设备的额定值
为保证电气设备能够长期安全地工作，通 常都规定一个最高的工作温度。显然，工 作温度的高低取决于热量的大小。而热量 的大小是由电流、电压和功率的大小决定 的，所以，电气设备工作时都规定了额定 值。 把电气设备和元件长期安全工作时所允许 的最大电流、最大电压和最大功率分别叫 做额定电流、额定电压和额定功率。
通路短路和断路

通路短路和断路

多学科交叉融合研究
通路短路和断路问题涉及电路、信号处理、控制等多个学科领域，未来可以进一步推动多学科交 叉融合研究，探索更加全面、深入的解决方案。
THANKS FOR WATCHING
感谢您的观看
更好地理解和应用电路知识。
分析其在电路中的影响
02
分析通路、短路和断路在电路中的不同表现和影响，帮助读者
识别和解决电路问题。
探讨预防措施和解决方案
03
探讨预防通路、短路和断路发生的措施，以及针对不同情况的
解决方案，提高电路的稳定性和可靠性。
定义和分类
通路
在电路中，当开关闭合时，电流从电 源正极流出，经过用电器，回到电源 负极的闭合回路。
为了保障电路在通路、短路和断路故障下的可靠运行，研 究了相应的防护与容错技术，如故障隔离技术、冗余设计 技术等。
未来研究方向展望
智能化故障诊断与定位技术研究
随着人工智能技术的发展，未来可以进一步探索基于深度学习的故障诊断与定位技术，提高故障 诊断的准确性和效率。
自适应防护与容错技术研究
针对不同应用场景和故障类型，研究自适应的防护与容错技术，实现电路在复杂环境下的可靠运 行。
电流表检测法
在电路中串联一个电流表，若电流表示数为零或指针不偏转，则 可能存在断路。
电压表检测法
在电路两端并联一个电压表，若电压表示数为电源电压或接近电 源电压，则可能存在断路。
06 通路、短路和断路的预防 措施
通路预防措施
定期检查电路
确保电路完好无损，没有老化或损坏的部件。
使用合适的电线和连接器
通路形成原因
闭合回路
在电路中，当开关处于闭合状态时，电流可以从电源的正极 流出，经过负载（如灯泡、电机等）后回到电源的负极，形 成一个完整的闭合回路，即通路。
话说通路、断路、短路

话说通路、断路、短路

话说通路、断路、短路
在连接电路时，常听到有通路、断路、短路三种说法，这三种情况各不相同。

通路是指闭合开关接通电路，电流流过用电器，使用电器进行工作的状态。

断路是指电路被切断，电路中没有电流通过的状态。

除了正常地切断电源，使电路断开外，一般在下列情况下也会出现断路。

①用电路连接处接触不良；②用电器内部断线；③电路中电流过大，烧坏保险丝而断路。

短路是指电流不经用电器而直接构成回路。

短路可分为整个电路短路和部分电路短路。

整个电路短路是指电源两端短接（右
图），这时整个电路电阻很小，电流很大，电路强
烈发热，会损坏电源甚至引起火灾。

电源短路后，
通过用电器的电流几乎为零，用电器也不能工作。

部分电路短路是指电路中某一部分电路首尾短接
（左图）。

其后果与上述整个电路短路相似，只
是热效应稍小，但是也能使与短路部分串接的
电线或元件因电流过大而受损害，甚至也会引
起火灾，损坏电源。

所以，短路是电路连接时
应特别注意避免的一种不正常情况。

第 1 页共1 页。

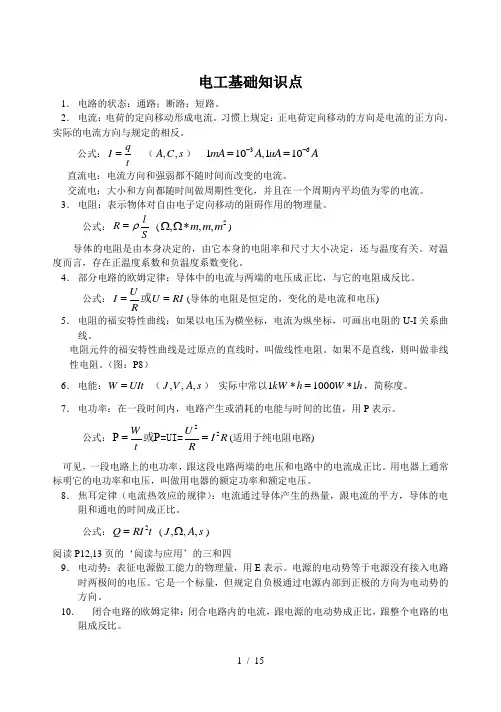

电工学基础知识点

电工学基础知识点

电工基础知识点1． 电路的状态：通路；断路；短路。

2． 电流：电荷的定向移动形成电流。

习惯上规定：正电荷定向移动的方向是电流的正方向， 实际的电流方向与规定的相反。

公式：q I t= （,,A C s ） 36110,110mA A uA A --== 直流电：电流方向和强弱都不随时间而改变的电流。

交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。

3． 电阻：表示物体对自由电子定向移动的阻碍作用的物理量。

公式：l R Sρ= (2,,,m m m ΩΩ*) 导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。

对温度而言，存在正温度系数和负温度系数变化。

4． 部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。

公式：U I U RI R==或(导体的电阻是恒定的，变化的是电流和电压) 5． 电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。

电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。

如果不是直线，则叫做非线性电阻。

（图：P8）6． 电能：W UIt = （,,,J V A s ） 实际中常以110001kW h W h *=*，简称度。

7． 电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。

公式：22W U I R t RP =P =或=UI=(适用于纯电阻电路) 可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。

用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。

8． 焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。

公式：2Q RI t = (,,,J A s Ω)阅读P12,13页的‘阅读与应用’的三和四9． 电动势：表征电源做工能力的物理量，用E 表示。

电源的电动势等于电源没有接入电路时两极间的电压。
