最新高低压配电室设施接管验收标准

高、低压配电室设施接管验收表、配电室建筑部分：1、门、窗向外开，房顶无漏雨、渗水现象，地面防尘、防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，各类标志明显。

2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。

3、电缆沟盖板完整，沟内无积水，电缆铺设有序，有绝缘措施。

一配电柜外观部分、1、外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。

2、配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板（或胶皮）4、配电盘名称、编号齐全、正确，字体正规醒目5、各种仪表、指示灯标识、指示正确，柜内照明完好。

6 与配电柜相关的合格证、试验报告、说明书、三C证、图纸等资料齐全。

7、开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带齐全。

8、高低压柜前后应铺设相应的绝缘垫，开关操作摇把、门电柜钥匙齐全、资料齐全三、配电柜内部接线部分1、盘柜油漆完整，盘面清洁，柜内五杂物，同型号小车互换性能良好。

2、一二次系统接线正确，符合图纸要求，电气间隙符合要求。

3、导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面用0.05mm的塞尺试验，应塞不进去。

4、小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开关或保护装置的保护定值设置正确，开关保护动作正常可靠5、小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气联锁装置动作正确、连接可靠。

四、变压器部分1、变压器室照明、通风良好，室内清洁，门、窗完整外开，有防小动物措施，有事故油池。

2、变压器固定牢固，器身和套管清洁，无污物。

3、变压器器身和零线接地可靠，接地线符合要求。

4、变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或铜排规格符合要求。

5、变压器附件：温度表，呼吸器（应加油）、瓦斯继电器（应充满油）、油位指示等要安装齐全，指示或动作正常。

高、低压配电室设施接管验收表（一）高压供电系统的接管验收1、验收的工作依据：（1）《电气装置安装工程电气设备交接试验标准》（GB50150）(2)《电气装置安装工程电缆线路施工及验收规范》（GB50168）（3）《电气装置安装工程接地装置施工及验收规范》（GB50169）(4)《智能建筑设计标准》（GB50314）（5）《通用用电设备配电设计规范》（GB50055）（6）《3—110KV高压配电装置设计规范》（GB50060）(7)《电力装置的继电保护和自动装置设计规范》（GB50062）（8）《电力装置的电气测量仪表装置设计规范》（GBJ63）（9）《工业与民用电力装置的过电压保护设计规范》（GBJ64）（10）《工业与民用电力装置的接地设计规范》（GBJ65）（11）《电气装置安装工程高压电器施工及验收规范》（GBJ147）（12）《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》（GBJ148）（13）《电气装置安装工程母线装置施工及验收规范》（GBJ149）（14）《电气装置安装工程电气设备交接试验标准》（GB50150）（15）《电气装置安装工作盘。

柜及二次回路接线施工及验收规范》（GB58171）（16）《电气装置安装工程蓄电池施工及验收规范》（GB50172）（17）《电气装置安装35KV及以下架空电力线路施工及验收规范》（GB50173）（18）《电力工程电缆设计规范》（GB50217）（19）《电力设施抗震设计规范》（GB50260）(20)《钢制电缆桥架工程设计规范》（CECS31:91）2、接管验收的范围：（1）验收设备设施生产厂家的安装要求及产品技术说明书（包括组成变配电系统所有设备的随机技术资料）（2）验收由开发商提供的有‘竣工’印记的变配电系统竣工图纸、设计变更说明、施工方提交开发商的设备试验数据等技术资料。

（3）验收高压变配电设备操作和维护保养手册，高压部分电气系统图、平面图、隐蔽工程验收技术资料及说明，高压变配电设备明细表、设备厂家资料及产品合格证。

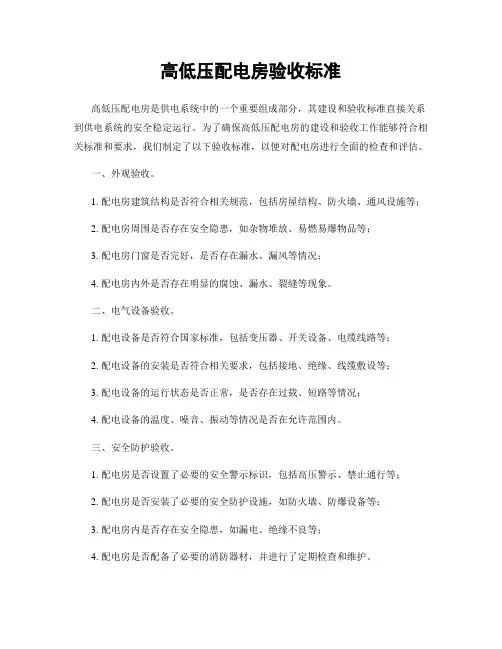

高低压配电室验收标准高低压配电室是电力系统中非常重要的一部分，它承担着电能的分配和控制任务。

为了确保高低压配电室的正常运行和安全使用，对其进行验收是非常必要的。

下面将介绍高低压配电室验收的标准和要求。

首先，对于高低压配电室的外观和结构要求。

在验收时，需要对配电室的外观进行检查，包括外墙、门窗、屋顶等部分的完整性和密封性。

另外，还需要检查配电室的结构是否牢固，各部件是否安装牢固，是否存在明显的损坏和变形等情况。

其次，对于高低压配电室的电器设备要求。

在验收时，需要对配电室内的电器设备进行逐一检查，包括变压器、开关设备、保护设备等。

需要检查设备的安装位置是否符合要求，接线是否牢固可靠，设备是否有明显的损坏和老化现象。

另外，对于高低压配电室的接地系统要求。

配电室的接地系统是保障人身安全和设备正常运行的重要部分。

在验收时，需要对接地系统进行检查，包括接地电阻的测试、接地网的布线和连接情况等。

确保接地系统符合相关标准和要求，能够有效地保护人员和设备的安全。

此外，对于高低压配电室的环境要求。

在验收时，需要对配电室的环境进行检查，包括通风、温度、湿度等环境参数是否符合要求。

另外，还需要检查配电室内是否存在杂物堆放、易燃易爆物品等安全隐患。

最后，对于高低压配电室的运行状态要求。

在验收时，需要对配电室的运行状态进行检查，包括设备的运行情况、开关操作是否灵活可靠、保护装置是否正常运行等。

确保配电室可以正常投入使用，保障电力系统的正常运行。

综上所述，高低压配电室的验收标准涉及外观结构、电器设备、接地系统、环境和运行状态等多个方面。

只有严格按照相关标准和要求进行验收，才能确保配电室的安全可靠运行，保障电力系统的正常供电。

高低压配电房验收标准(总8页) -本页仅作为预览文档封面，使用时请删除本页-高、低压配电室设施接管验收表一、配电室建筑部分：1、门、窗向外开，房顶无漏雨、渗水现象，地面防尘、防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，各类标志明显。

2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。

3、电缆沟盖板完整，沟内无积水，电缆铺设有序，有绝缘措施。

二、配电柜外观部分1、外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。

2、配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板（或胶皮）4、配电盘名称、编号齐全、正确，字体正规醒目5、各种仪表、指示灯标识、指示正确，柜内照明完好。

6、与配电柜相关的合格证、试验报告、说明书、三C证、图纸等资料齐全。

7、开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带齐全。

8、高低压柜前后应铺设相应的绝缘垫，开关操作摇把、门电柜钥匙齐全、资料齐全。

三、配电柜内部接线部分1、盘柜油漆完整，盘面清洁，柜内五杂物，同型号小车互换性能良好。

2、一二次系统接线正确，符合图纸要求，电气间隙符合要求。

3、导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面用的塞尺试验，应塞不进去。

4、小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开关或保护装置的保护定值设置正确，开关保护动作正常可靠。

5、小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气联锁装置动作正确、连接可靠。

四、变压器部分1、变压器室照明、通风良好，室内清洁，门、窗完整外开，有防小动物措施，有事故油池。

2、变压器固定牢固，器身和套管清洁，无污物。

3、变压器器身和零线接地可靠，接地线符合要求。

4、变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或铜排规格符合要求。

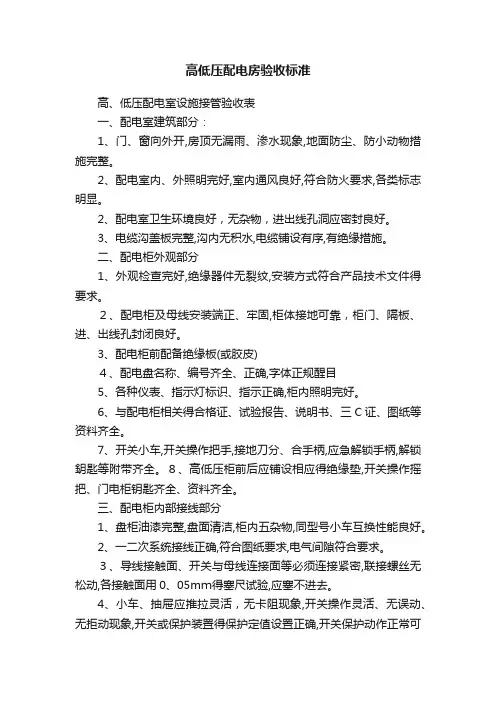

高低压配电房验收标准高、低压配电室设施接管验收表一、配电室建筑部分：1、门、窗向外开,房顶无漏雨、渗水现象,地面防尘、防小动物措施完整。

2、配电室内、外照明完好,室内通风良好,符合防火要求,各类标志明显。

2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。

3、电缆沟盖板完整,沟内无积水,电缆铺设有序,有绝缘措施。

二、配电柜外观部分1、外观检查完好,绝缘器件无裂纹,安装方式符合产品技术文件得要求。

２、配电柜及母线安装端正、牢固,柜体接地可靠，柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板(或胶皮)４、配电盘名称、编号齐全、正确,字体正规醒目5、各种仪表、指示灯标识、指示正确,柜内照明完好。

6、与配电柜相关得合格证、试验报告、说明书、三C证、图纸等资料齐全。

7、开关小车,开关操作把手,接地刀分、合手柄,应急解锁手柄,解锁鈅匙等附带齐全。

８、高低压柜前后应铺设相应得绝缘垫,开关操作摇把、门电柜钥匙齐全、资料齐全。

三、配电柜内部接线部分1、盘柜油漆完整,盘面清洁,柜内五杂物,同型号小车互换性能良好。

2、一二次系统接线正确,符合图纸要求,电气间隙符合要求。

３、导线接触面、开关与母线连接面等必须连接紧密,联接螺丝无松动,各接触面用0、05mｍ得塞尺试验,应塞不进去。

4、小车、抽屉应推拉灵活，无卡阻现象,开关操作灵活、无误动、无拒动现象,开关或保护装置得保护定值设置正确,开关保护动作正常可靠。

5、小车、抽屉得动、静触头得中心线应一致,接触紧密,各切换接头,机械、电气联锁装置动作正确、连接可靠。

四、变压器部分1、变压器室照明、通风良好,室内清洁,门、窗完整外开,有防小动物措施,有事故油池。

２、变压器固定牢固,器身与套管清洁,无污物。

3、变压器器身与零线接地可靠，接地线符合要求。

4、变压器进、出线或铜排固定牢固，接线正确、可靠,电气间隙符合要求,线缆或铜排规格符合要求。

５、变压器附件:温度表，呼吸器(应加油)、瓦斯继电器(应充满油)、油位指示等要安装齐全,指示或动作正常。

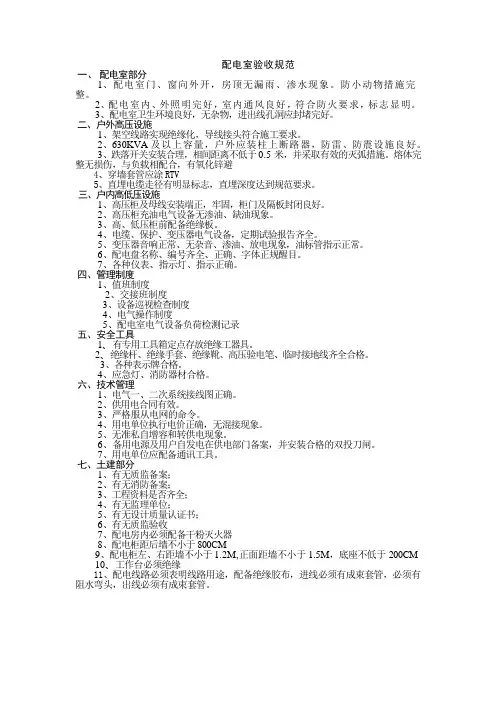

配电室验收规范一、配电室部分1、配电室门、窗向外开，房顶无漏雨、渗水现象。

防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，标志显明。

3、配电室卫生环境良好，无杂物，进出线孔洞应封堵完好。

二、户外高压设施1、架空线路实现绝缘化，导线接头符合施工要求。

2、630KVA及以上容量，户外应装柱上断路器，防雷、防震设施良好。

3、跌落开关安装合理，相间距离不低于0.5米，并采取有效的灭弧措施。

熔体完整无损伤，与负载相配合，有氧化锌避4、穿墙套管应涂RTV5、直埋电缆走径有明显标志，直埋深度达到规范要求。

三、户内高低压设施1、高压柜及母线安装端正，牢固，柜门及隔板封闭良好。

2、高压柜充油电气设备无渗油、缺油现象。

3、高、低压柜前配备绝缘板。

4、电缆、保护、变压器电气设备，定期试验报告齐全。

5、变压器音响正常、无杂音、渗油、放电现象，油标管指示正常。

6、配电盘名称、编号齐全、正确、字体正规醒目。

7、各种仪表、指示灯、指示正确。

四、管理制度1、值班制度2、交接班制度3、设备巡视检查制度4、电气操作制度5、配电室电气设备负荷检测记录五、安全工具1、有专用工具箱定点存放绝缘工器具。

2、绝缘杆、绝缘手套、绝缘靴、高压验电笔、临时接地线齐全合格。

3、各种表示牌合格。

4、应急灯、消防器材合格。

六、技术管理1、电气一、二次系统接线图正确。

2、供用电合同有效。

3、严格服从电网的命令。

4、用电单位执行电价正确，无混接现象。

5、无准私自增容和转供电现象。

6、备用电源及用户自发电在供电部门备案，并安装合格的双投刀闸。

7、用电单位应配备通讯工具。

七、土建部分1、有无质监备案；2、有无消防备案；3、工程资料是否齐全；4、有无监理单位；5、有无设计质量认证书；6、有无质监验收7、配电房内必须配备干粉灭火器8、配电柜距后墙不小于800CM9、配电柜左、右距墙不小于1.2M,正面距墙不小于1.5M，底座不低于200CM10、工作台必须绝缘11、配电线路必须表明线路用途，配备绝缘胶布，进线必须有成束套管，必须有阻水弯头，出线必须有成束套管。

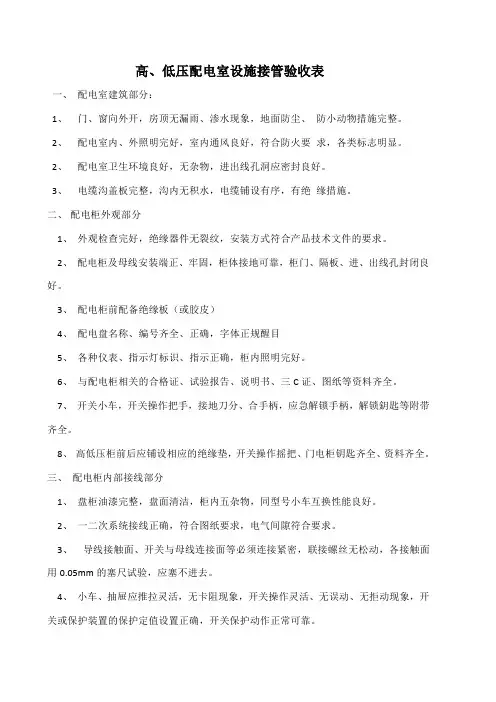

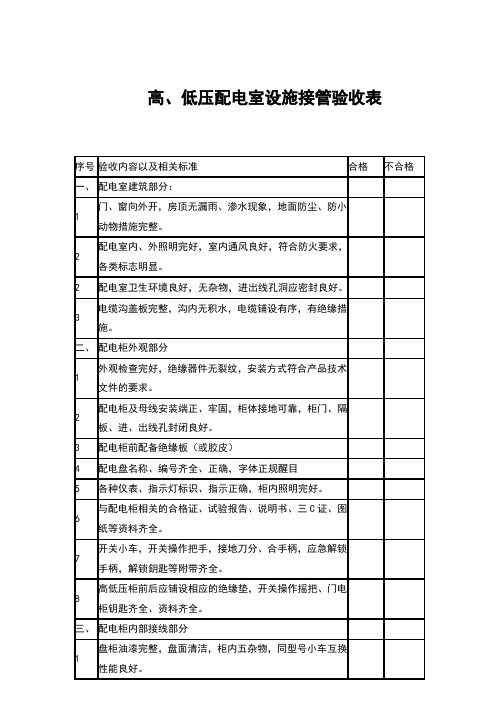

高、低压配电室设施接管验收表一、配电室建筑部分：1、门、窗向外开，房顶无漏雨、渗水现象，地面防尘、防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，各类标志明显。

2、配电室卫生环境良好，无杂物，进出线孔洞应密封良好。

3、电缆沟盖板完整，沟内无积水，电缆铺设有序，有绝缘措施。

二、配电柜外观部分1、外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。

2、配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板（或胶皮）4、配电盘名称、编号齐全、正确，字体正规醒目5、各种仪表、指示灯标识、指示正确，柜内照明完好。

6、与配电柜相关的合格证、试验报告、说明书、三C证、图纸等资料齐全。

7、开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带齐全。

8、高低压柜前后应铺设相应的绝缘垫，开关操作摇把、门电柜钥匙齐全、资料齐全。

三、配电柜内部接线部分1、盘柜油漆完整，盘面清洁，柜内五杂物，同型号小车互换性能良好。

2、一二次系统接线正确，符合图纸要求，电气间隙符合要求。

3、导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面用0.05mm的塞尺试验，应塞不进去。

4、小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开关或保护装置的保护定值设置正确，开关保护动作正常可靠。

5、小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气联锁装置动作正确、连接可靠。

四、变压器部分1、变压器室照明、通风良好，室内清洁，门、窗完整外开，有防小动物措施，有事故油池。

2、变压器固定牢固，器身和套管清洁，无污物。

3、变压器器身和零线接地可靠，接地线符合要求。

4、变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或铜排规格符合要求。

5、变压器附件：温度表，呼吸器（应加油）、瓦斯继电器（应充满油）、油位指示等要安装齐全，指示或动作正常。

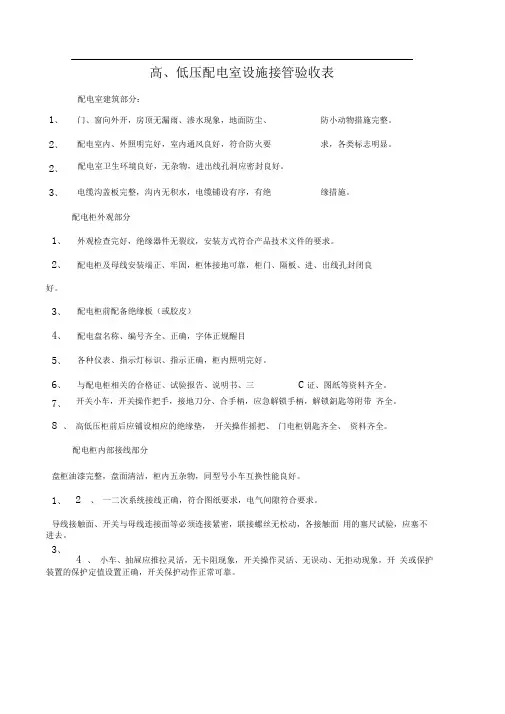

高、低压配电室设施接管验收表配电室建筑部分：配电室卫生环境良好，无杂物，进出线孔洞应密封良好。

配电柜外观部分外观检查完好，绝缘器件无裂纹，安装方式符合产品技术文件的要求。

配电柜及母线安装端正、牢固，柜体接地可靠，柜门、隔板、进、出线孔封闭良开关小车，开关操作把手，接地刀分、合手柄，应急解锁手柄，解锁鈅匙等附带 齐全。

8 、 高低压柜前后应铺设相应的绝缘垫， 开关操作摇把、 门电柜钥匙齐全、 资料齐全。

配电柜内部接线部分盘柜油漆完整，盘面清洁，柜内五杂物，同型号小车互换性能良好。

2、 一二次系统接线正确，符合图纸要求，电气间隙符合要求。

导线接触面、开关与母线连接面等必须连接紧密，联接螺丝无松动，各接触面 用的塞尺试验，应塞不进去。

4 、 小车、抽屉应推拉灵活，无卡阻现象，开关操作灵活、无误动、无拒动现象，开 关或保护装置的保护定值设置正确，开关保护动作正常可靠。

好。

3、 配电柜前配备绝缘板（或胶皮）4、 配电盘名称、编号齐全、正确，字体正规醒目 5、 各种仪表、指示灯标识、指示正确，柜内照明完好。

6、与配电柜相关的合格证、试验报告、说明书、三C 证、图纸等资料齐全。

1、 门、窗向外开，房顶无漏雨、渗水现象，地面防尘、 防小动物措施完整。

2、配电室内、外照明完好，室内通风良好，符合防火要求，各类标志明显。

2、 3、电缆沟盖板完整，沟内无积水，电缆铺设有序，有绝 缘措施。

1、 2、7、1、 3、5 、 小车、抽屉的动、静触头的中心线应一致，接触紧密，各切换接头，机械、电气 联锁装置动作正确、连接可靠。

四、 变压器部分1 、 变压器室照明、通风良好，室内清洁，门、窗完整外开，有防小动物措施，有事故油池。

变压器进、出线或铜排固定牢固，接线正确、可靠，电气间隙符合要求，线缆或 铜排规格符合要求。

5 、 变压器附件：温度表，呼吸器（应加油） 、瓦斯继电器（应充满油） 、油位指示等 要安装齐全，指示或动作正常。

高、低压配电室设施接管验收表一、配电室建筑部分:1、门、窗向外开,房顶无漏雨、渗水现象,地面防尘、防小动物措施完整、2、配电室内、外照明完好,室内通风良好,符合防火要求,各类标志明显。

2、配电室卫生环境良好,无杂物,进出线孔洞应密封良好。

３、电缆沟盖板完整,沟内无积水,电缆铺设有序,有绝缘措施。

二、配电柜外观部分1、外观检查完好,绝缘器件无裂纹,安装方式符合产品技术文件得要求。

２、配电柜及母线安装端正、牢固,柜体接地可靠,柜门、隔板、进、出线孔封闭良好。

3、配电柜前配备绝缘板(或胶皮)4、配电盘名称、编号齐全、正确,字体正规醒目5、各种仪表、指示灯标识、指示正确,柜内照明完好。

６、与配电柜相关得合格证、试验报告、说明书、三C证、图纸等资料齐全、7、开关小车,开关操作把手,接地刀分、合手柄,应急解锁手柄,解锁鈅匙等附带齐全、８、高低压柜前后应铺设相应得绝缘垫,开关操作摇把、门电柜钥匙齐全、资料齐全、三、配电柜内部接线部分1、盘柜油漆完整,盘面清洁,柜内五杂物,同型号小车互换性能良好、2、一二次系统接线正确,符合图纸要求,电气间隙符合要求。

３、导线接触面、开关与母线连接面等必须连接紧密,联接螺丝无松动,各接触面用０、０5mｍ得塞尺试验,应塞不进去。

４、小车、抽屉应推拉灵活,无卡阻现象,开关操作灵活、无误动、无拒动现象,开关或保护装置得保护定值设置正确,开关保护动作正常可靠。

5、小车、抽屉得动、静触头得中心线应一致,接触紧密,各切换接头,机械、电气联锁装置动作正确、连接可靠。

四、变压器部分１、变压器室照明、通风良好,室内清洁,门、窗完整外开,有防小动物措施,有事故油池。

2、变压器固定牢固,器身与套管清洁,无污物。

３、变压器器身与零线接地可靠,接地线符合要求、4、变压器进、出线或铜排固定牢固,接线正确、可靠,电气间隙符合要求,线缆或铜排规格符合要求、5、变压器附件:温度表,呼吸器(应加油)、瓦斯继电器(应充满油)、油位指示等要安装齐全,指示或动作正常。

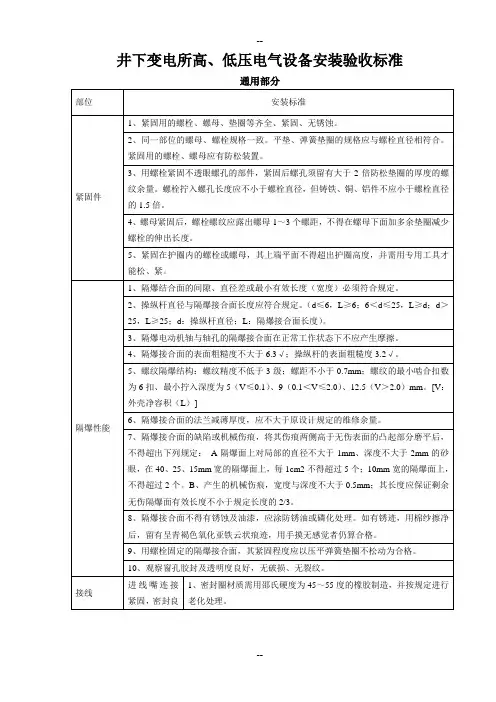

井下变电所高、低压电气设备安装验收标准通用部分接地装置接地螺栓符合下列规定：1、电气设备的金属外壳和铠装电缆接线盒的外接螺栓应齐全完整，并标志“”符号。

2、电气设备接线盒应设有内接地螺栓，并标志“”符号。

3、外接地螺栓直径：容量小于或等于5kw的不小于M8；容量大于5kw至10kw不小于M10；容量大于10kw的不小于M12；通讯、信号、按钮、照明灯等小型设备不小于M6。

4、接地螺栓应进行电镀防锈处理。

主接地系统1．主接地线、接地母线使用截面不得小于50mm2的裸铜线，或使用截面不得小于100mm2的镀锌扁钢（镀锌铁线），或厚度不小于4mm、截面不得小于100mm2的扁钢。

2．连接导线、接地导线使用截面不得小于25mm2的裸铜线，或使用截面不得小于50mm2的镀锌扁钢（镀锌铁线），或厚度不小于4mm、截面不得小于50mm2的扁钢。

3．低于或等于127V的电气设备的接地线和连接导线采用截面不得小于6mm2的裸铜线。

4．接地网上任一地点的接地电阻不应超过2Ω。

辅助接地系统使用截面不得小于10mm2的绝缘电缆或导线。

主接地极1．使用面积不小于0.75m2、厚度不小于5mm的钢板。

2．主副水仓或集水井必须各设一块。

局部接地极1．采用钢板要求使用面积不小于0.6m2、厚度不小于3mm。

2．采用镀锌钢管要求使用直径不小于35mm、长度不小于1.5m，管子上至少要有20个直径不小于5mm的透眼，并垂直全部埋入底板。

3．也可采用镀锌钢管要求使用直径不小于22mm、长度不小于1m的2根钢管制成，每根管子上至少要有10个直径不小于5mm的透眼，2根钢管相距不小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。

闭锁装置齐全可靠高压隔爆配电装置部位安装标准隔爆面表面粗糙度及间隙符合前表“通用部分”的“隔爆性能”内容。

不用的线嘴应用与法兰盘厚度相适应、表面粗糙度不大于的钢垫板封堵。

接线符合前表“通用部分”的“接线”内容。
