学生公寓的建筑和结构设计综述学生姓名：*** 指导老师：***（建筑工程学院2006级土木工程专业3班）摘要：随着我国社会的发展，经济的进步，国家对教育尤其是高等教育的重视程度越来越大,因此促进了近年来高校不断的扩大招生规模，进而引起了学生宿舍相对紧缺,在一定程度上影响了学校的发展，也影响了学生的正常生活秩序。
为此就必须加快行学校的宿舍建设，以满足数量越来越庞大的大学生的居住问题。
关键词：学生公寓建筑设计结构设计1 前言随着我校规模的扩大，学生的增多，我校的学生宿舍也日趋紧张。
为了加快我校的发展进程，增建学生宿舍的问题也提上了日程。
本设计就是我校准备建设的11#宿舍楼，是我校椒江校区发展中必不可少的组成部分。
11#学生公寓位于校园学生生活区，东邻10#学生公寓，占地面积3600 m2，拟建五层。
学校是大学生学习和生活的基本场所，是一个大学生在校生活学习时间最长的地方，对一个人的在这个人生阶段多起的作用是非常大的。
为给学生一个环境优美，具有良好的学习氛围且居住舒适，功能齐全的生活环境，本设计拟采用四人间公寓式建筑，首层用于公寓值班室、门厅、自行车库、热水房等，部分面积用于开设学生超市，以满足学生的生活需求。
二层以上为学生宿舍，四人一间，设有独立卫生间。
每层设一定数量的集中式厕所和活动室。
框架结构是由楼板、梁、柱及基础4种承重构件组成的，由主梁、柱与基础构成平面框架，各平面框架再由连续梁连接起来而形成的空间结构体系。
在合理的高度和层数的情况下，框架结构能够提供较大的建筑空间，其平面布置比较的灵活，可适合多种工艺与使用功能的要求[4]。
结合学校前期的宿舍建设，以及本宿舍楼的使用功能，此次设计的结构类型拟采用框架结构。
2建筑的空间及平面组合建筑空间的功能分析平面设计中始终需要从建筑整体空间组合的效果来考虑问题，应该紧密联系剖面和立面设计的可能性和合理性，不断调整、修改平面，反复深入，才能取得好的时间效果。

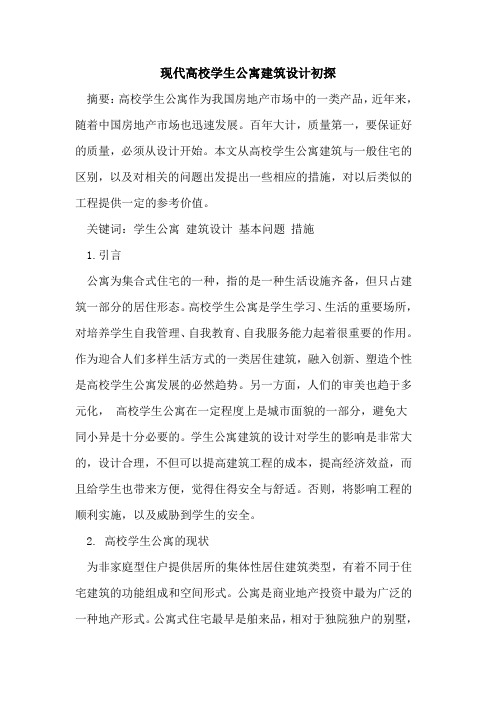

现代高校学生公寓建筑设计初探摘要：高校学生公寓作为我国房地产市场中的一类产品，近年来，随着中国房地产市场也迅速发展。
百年大计，质量第一，要保证好的质量，必须从设计开始。
本文从高校学生公寓建筑与一般住宅的区别，以及对相关的问题出发提出一些相应的措施，对以后类似的工程提供一定的参考价值。
关键词：学生公寓建筑设计基本问题措施1.引言公寓为集合式住宅的一种，指的是一种生活设施齐备，但只占建筑一部分的居住形态。
高校学生公寓是学生学习、生活的重要场所，对培养学生自我管理、自我教育、自我服务能力起着很重要的作用。
作为迎合人们多样生活方式的一类居住建筑，融入创新、塑造个性是高校学生公寓发展的必然趋势。
另一方面，人们的审美也趋于多元化，高校学生公寓在一定程度上是城市面貌的一部分，避免大同小异是十分必要的。
学生公寓建筑的设计对学生的影响是非常大的，设计合理，不但可以提高建筑工程的成本，提高经济效益，而且给学生也带来方便，觉得住得安全与舒适。
否则，将影响工程的顺利实施，以及威胁到学生的安全。
2. 高校学生公寓的现状为非家庭型住户提供居所的集体性居住建筑类型，有着不同于住宅建筑的功能组成和空间形式。
公寓是商业地产投资中最为广泛的一种地产形式。
公寓式住宅最早是舶来品，相对于独院独户的别墅，更为经济实用。
早期大城市的公寓式住宅都是高层大楼，每一层内有若干单户独用的套房，包括卧室、起居室、客厅、浴室、厕所、厨房等等，主要供当时中等收入的高级职员、政府公务员居住；还有一部分附设于旅馆酒店之内，供一些常常往来的中外客商及其家眷短期租用。
受我国经济条件的限制，我国高校学生宿舍建设普遍存在资金不足，建设用地缺乏的现象，这样就造成了我国学生宿舍的人均面积指标一直偏低，普通本科生的人均面积指标仅为6.5㎡/人。
但2001年2月12日教育部印发的《关于大学生公寓建设标准问题的若干意见》规定本科生公寓4人1间，8㎡/人；硕土生公寓2人1间，12㎡/人，博士生公寓1人1 间， 24㎡/人。
宿舍楼建筑结构设计摘要在实际工程中，钢筋混凝土框架结构是一种较为普遍结构形式，广泛应用于住宅、办公、学校等公共建筑。
本设计主要对多层框架教学楼的横向框架进行了设计。
在进行设计时首先查《荷载规范》对结构的恒载、活载、风荷载以及地震荷载进行计算。
竖向荷载利用分层法、水平荷载利用 D 值法进而得到各种作用下结构各杆件的内力标准值。
然后按照最不利组合方式，对各种作用下的内力进行组合。
最后在组合中找出各杆件最不利的一组或几组对构件进行截面设计，选取最安全的结果进行配筋并绘出施工图。
本设计还对基础、楼板、楼梯等进行了设计，并绘出了结构施工图。
除对本框架进行手算外，还利用了 PKPM 对本结构进行了电算。
通过本次毕业设计并充分结合我四年来学到的基本知识使我了解了框架结构设计的全过程，达到了从理论到实践的飞跃。
同时通过设计中使用的建筑方面的规范和软件，使我更加熟悉了规范和软件的使用操作，为我以后工作打下了良好的基础。
关键词：结构设计；荷载计算；配筋计算全套图纸，加153893706The Design of 147 Dormitory BuildingStructureABSTRACTIn practical engineering, the reinforced concrete frame structure has been a common structural form owing to its successful applications in many areas such as residences, officers, schools and other public buildings. This thesis is aimed at the design for transverse frame of teaching buildings with multistory frame. Firstly, dead loads, live loads, wind load and seismic load of the structure are calculated referring to “Load Standards ”. Then the standard values of each members of structur e under horizontal load and vertical load can be obtained by using stratification method and “D” method respectively. Besides, the internal forces under various load are combined according to the most unfavorable combination mode. Finally, the most unfavorable one or several ones among combinations are selected for the design of section. In this way, the safest results reinforcement is chosen and production drawing is designed. The basement, the floor and the stairs are also designed and structural production drawing are designed in this thesis. Moreover, the structure computerization is shown by using PKPM.Thanks to this graduation design, I put all the knowledge I learned in the past four years into use. I master the entire process of the design of frame structure and know how to apply the theory to practice. Meanwhile, I become more familiar with the standards and operations of relative softwares than before. All i have done lay a good foundation for my future work.Keywords:Structure Design; Load Calculation ; Reinforcement Compute目录1相关原始资料的阐述 (1)1.1工程名称 (1)1.2建筑地点 (1)1.3用地概况 (1)1.4建筑物特点 (1)1.5基本风压值 (1)1.6抗震设防 (1)1.7地基与基础 (1)1.8墙身做法 (2)1.9楼面做法 (2)1.10屋面做法 (2)1.11门窗做法 (2)2结构平面布置 (3)2.1结构方案的选择及结构布置 (3)2.1.1结构方案的确定 (3)2.1.2基础类型的确定 (3)2.1.3结构构件截面尺寸和材料的选择 (3)3框架荷载计算 (5)3.1框架计算简图及梁柱线刚度 (5)3.2恒载标准值计算 (6)3.3活荷载标准值计算屋面和楼屋面活荷载标准值 (7)3.4竖向框架下荷载受荷计算 (7)3.4.1恒载计算 (8)3.4.2活载计算 (13)3.5风荷载内力计算 (15)3.5.1风荷载下标准值计算 (15)3.5.2风荷载作用下的位移验算。

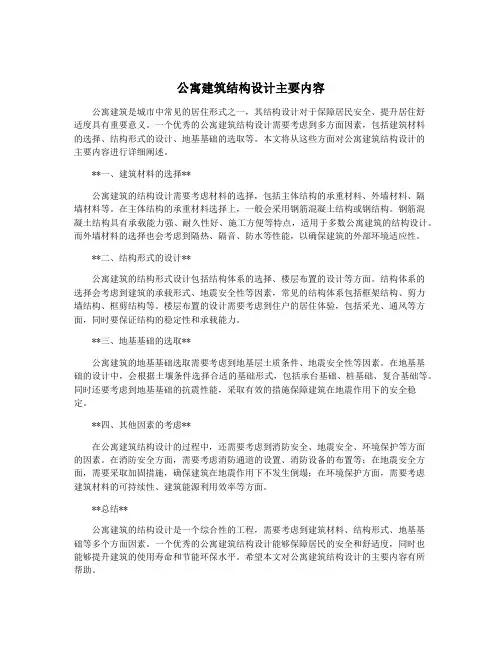

公寓建筑结构设计主要内容公寓建筑是城市中常见的居住形式之一，其结构设计对于保障居民安全、提升居住舒适度具有重要意义。
一个优秀的公寓建筑结构设计需要考虑到多方面因素，包括建筑材料的选择、结构形式的设计、地基基础的选取等。
本文将从这些方面对公寓建筑结构设计的主要内容进行详细阐述。
**一、建筑材料的选择**公寓建筑的结构设计需要考虑材料的选择，包括主体结构的承重材料、外墙材料、隔墙材料等。
在主体结构的承重材料选择上，一般会采用钢筋混凝土结构或钢结构。
钢筋混凝土结构具有承载能力强、耐久性好、施工方便等特点，适用于多数公寓建筑的结构设计。
而外墙材料的选择也会考虑到隔热、隔音、防水等性能，以确保建筑的外部环境适应性。
**二、结构形式的设计**公寓建筑的结构形式设计包括结构体系的选择、楼层布置的设计等方面。
结构体系的选择会考虑到建筑的承载形式、地震安全性等因素，常见的结构体系包括框架结构、剪力墙结构、框剪结构等。
楼层布置的设计需要考虑到住户的居住体验，包括采光、通风等方面，同时要保证结构的稳定性和承载能力。
**三、地基基础的选取**公寓建筑的地基基础选取需要考虑到地基层土质条件、地震安全性等因素。
在地基基础的设计中，会根据土壤条件选择合适的基础形式，包括承台基础、桩基础、复合基础等。
同时还要考虑到地基基础的抗震性能，采取有效的措施保障建筑在地震作用下的安全稳定。
**四、其他因素的考虑**在公寓建筑结构设计的过程中，还需要考虑到消防安全、地震安全、环境保护等方面的因素。
在消防安全方面，需要考虑消防通道的设置、消防设备的布置等；在地震安全方面，需要采取加固措施，确保建筑在地震作用下不发生倒塌；在环境保护方面，需要考虑建筑材料的可持续性、建筑能源利用效率等方面。
**总结**公寓建筑的结构设计是一个综合性的工程，需要考虑到建筑材料、结构形式、地基基础等多个方面因素。
一个优秀的公寓建筑结构设计能够保障居民的安全和舒适度，同时也能够提升建筑的使用寿命和节能环保水平。

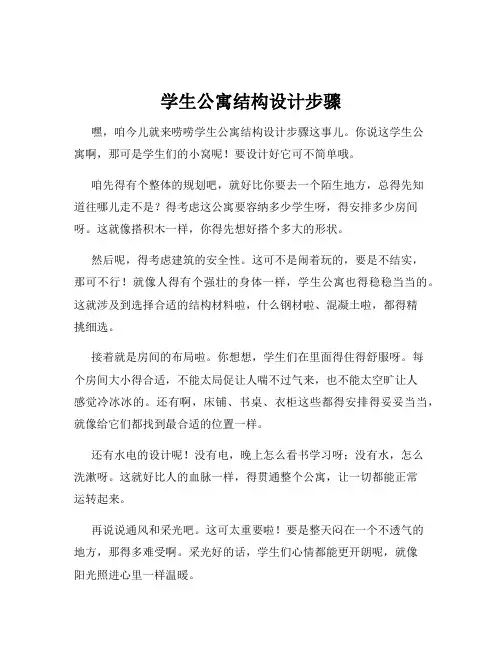

学生公寓结构设计步骤嘿，咱今儿就来唠唠学生公寓结构设计步骤这事儿。
你说这学生公寓啊，那可是学生们的小窝呢！要设计好它可不简单哦。
咱先得有个整体的规划吧，就好比你要去一个陌生地方，总得先知道往哪儿走不是？得考虑这公寓要容纳多少学生呀，得安排多少房间呀。
这就像搭积木一样，你得先想好搭个多大的形状。
然后呢，得考虑建筑的安全性。
这可不是闹着玩的，要是不结实，那可不行！就像人得有个强壮的身体一样，学生公寓也得稳稳当当的。
这就涉及到选择合适的结构材料啦，什么钢材啦、混凝土啦，都得精挑细选。
接着就是房间的布局啦。
你想想，学生们在里面得住得舒服呀。
每个房间大小得合适，不能太局促让人喘不过气来，也不能太空旷让人感觉冷冰冰的。
还有啊，床铺、书桌、衣柜这些都得安排得妥妥当当，就像给它们都找到最合适的位置一样。
还有水电的设计呢！没有电，晚上怎么看书学习呀；没有水，怎么洗漱呀。
这就好比人的血脉一样，得贯通整个公寓，让一切都能正常运转起来。
再说说通风和采光吧。
这可太重要啦！要是整天闷在一个不透气的地方，那得多难受啊。
采光好的话，学生们心情都能更开朗呢，就像阳光照进心里一样温暖。
在设计的时候，咱还得考虑成本呢！不能一味地追求高大上，得在保证质量的前提下，把钱花在刀刃上。
这就像过日子一样，得精打细算。
而且哦，还得考虑环保呢！不能给环境造成太大负担呀，要让这学生公寓也能融入大自然。
你说，设计个学生公寓容易吗？真的得方方面面都考虑到呀！要是有一个地方没做好，那可就麻烦啦。
所以啊，这结构设计步骤可不能马虎，得认真对待，就像对待自己的宝贝一样。
只有这样，才能设计出一个让学生们满意，让家长们放心的学生公寓来。
你说是不是这个理儿呢？。
第一章概述1.1 工程概况本工程为******学生公寓初步设计，根据建设单位提供的设计委托和已确定的规划及建筑设计方案进行设计。
根据金昌市聋哑学校校园总体规划，该学生公寓位于校园的南侧，学生公寓东侧为学校实验实训楼，南侧为学校教学楼和综合楼，整个校园基地东北高西南低。
******学生公寓为五层钢筋混凝土框架结构，建筑面积2945㎡，建筑物耐火等级二级，建筑高度18.3m，建筑设计使用年限50年。
1.2 设计依据1.2.1本工程采用的主要规范、规程《工程建设标准强制性条文.房屋建筑部分》（2009年版）《民用建筑设计通则》（GB50352-2005）《建筑设计防火规范》（GB50016-2006）《屋面工程技术规范》（GB50345-2004）《城市道路和建筑物无障碍设计规范》（JGJ50-2001）《中小学校建筑设计规范》（GBJ99-86）《采暖居住建筑节能设计标准》（DB62/T25-3033-2006）《宿舍建筑设计规范》（JGJ36－2005）1.2.2建设单位提供的建设项目选址意见书和建设用地规划许可证。
1.2.3建设单位提供的现状地形图。
1.2.4金昌市规划建筑设计院提供的岩土工程勘察报告。
1.3设计范围依据建设单位设计委托要求及设计合同约定，该工程初步设计建筑、结构、给排水、暖通、电气、概算设计，不含室内二次装修设计。
1.4 气象资料极端最高气温39.5℃极端最低气温-27℃累年平均最高气温15.9℃累年平均最低气温2.6℃累年平均气温9.2℃供暖天数内日平均气温-3.4℃累年平均相对湿度45％最小相对湿度6％气压年平均气压802.3hpa年最高气压849.0hpa年最低气压790.0hpa风速最大风速27m/s冬季最多风向平均风速2.9m/s风压当地基本风压0.55Kpa主导风向西北频率13%降水量累年平均降水量160mm一日最大降水量129.5mm雪压0.15Kpa基本风压值0.55KN/m2标准冻土深1.4m最大积雪深度100mm冬季日照率75％抗震设防烈度 7度1.5 设计准则本工程耐火等级为二级，建筑物设计使用年限为50年，屋面防水等级为Ⅲ级，防水材料使用年限为10年。
学生宿舍楼建筑结构设计首先，建筑材料的选择是宿舍楼建筑结构设计的关键之一、宿舍楼通常采用钢筋混凝土结构。
该结构具有强度高、刚度大、耐久性好等优点，适合用于建造高层建筑。
钢筋混凝土结构能够满足宿舍楼的抗震、抗风、承重等需求。
此外，选择适当的隔音材料也非常重要，以保证学生宿舍的安静环境。
其次，结构类型的确定是宿舍楼建筑结构设计的关键一环。
根据建筑高度、使用功能和地理条件等因素，宿舍楼可以采用的结构类型包括框架结构、框架-剪力墙结构和框架-剪力墙-筒盖结构等。
其中，框架结构是最常用的一种结构类型，具有施工简便、使用灵活的优点，适合用于学生宿舍楼的建造。
第三，楼层布局设计是宿舍楼建筑结构设计的关键一环。
楼层布局设计需要考虑到学生宿舍的功能需求、使用面积、通风、采光等因素。
尽可能优化楼层间的布局，以提高楼层使用效率。
此外，在设计楼层时还应考虑到楼层之间的连通性，设置合理的楼梯、电梯和扶梯等交通设施，以满足学生宿舍的日常生活需要。
第四，建筑风格的选择是宿舍楼建筑结构设计的重要一环。
建筑风格的选择需要考虑到校园环境、宿舍楼功能和建筑师的设计理念等因素。
选择合适的建筑风格，可以与校园环境相协调，体现学校的特色和文化。
最后，防火安全设计是宿舍楼建筑结构设计的重要内容。
防火安全设计包括选择防火材料、设置防火隔离带、设计合理的疏散通道和设置灭火设施等措施。
宿舍楼是学生的集中居住地，防火安全至关重要，必须保证学生的人身安全。
总之，学生宿舍楼的建筑结构设计需要考虑到建筑材料的选择、结构类型的确定、楼层布局设计、建筑风格的选择和防火安全设计等方面。
这些设计决策将直接影响到宿舍楼的建筑质量和使用效果，因此需要仔细权衡各种因素，确保宿舍楼的安全、实用和美观。
学生公寓建筑方案设计理念学生公寓是大学校园中重要的基础设施之一，为学生提供了一个舒适、安全、便利的居住环境，是学生全面发展的重要保障。
本文通过对学生公寓建筑的研究和分析，提出了一种新颖的设计理念，旨在打造宜居、智能、绿色的学生公寓建筑，为学生提供更好的学习和生活条件。
一、宜居在宜居方面，我们主要考虑学生公寓的舒适度、安全性和便利性。
首先，我们要设计充足的采光和通风系统，使得宿舍内部能够保持空气流通，保证学生的健康。
其次，宿舍的布局要尽量避免噪音干扰，采取隔音措施，让学生在安静的环境中学习和休息。
同时，我们还会考虑到宿舍的防盗和消防设施，提高学生的安全感。
最后，为了给学生提供更便利的生活条件，我们会在学生公寓内设置公共设施，如洗衣房、健身房、娱乐室等，让学生的生活更加便捷。
二、智能在智能方面，我们会引入先进的智能技术，打造智能化的学生公寓。
我们会在宿舍中安装智能家居设备，如智能灯光、智能空调、智能门锁等，为学生提供智能化的生活体验。
同时，我们还会通过物联网技术来管理学生公寓，监控宿舍内部环境，实时掌握学生的生活状况。
这样不仅可以提高学生的生活质量，还能提高学校管理的效率。
三、绿色在绿色方面，我们将注重学生公寓的环保和节能设计。
我们会在建筑材料选择上尽量选择环保材料，减少对环境的影响。
同时，我们还会设计节能型的建筑结构，采取太阳能、地源热泵等新能源技术，降低宿舍的能耗，节约能源资源。
此外，我们还会设计绿化景观，种植植物，提高室内空气质量，改善学生的学习生活环境。
四、创新在设计学生公寓时，我们将充分考虑学生的需求和学习生活方式，进行创新性的设计。
我们会根据学生的性格特点和生活习惯，设计个性化的宿舍空间，提供各种设计风格和功能设置的宿舍类型，以满足不同学生的需求。
同时，我们还会引入新颖的建筑设计理念，打破传统的规划模式，创造出更具活力和创意的学生公寓建筑。
五、服务最后，我们将注重学生公寓的服务质量，为学生提供全方位的服务。
青年公寓的规划设计案例篇一：青年公寓概念规划方案衢州花园258青年公寓大楼概念性规划方案（初稿）XX.6.12一、项目背景行业现状一一据统计计目前国内房屋租赁的交易额大致在8000亿左右，闲置房屋超7300万套，我们测算，国内青年租房的市场规模已达到近8000亿元，每年新增的应届生租房规模达600亿元。
“交易环节、房屋品质、租后服务市场改善空间极大”是租房市场的营销痛点。
目前市场上具有代表性的三类业态的公寓企业分别为：爱屋吉屋（房屋中介），YOU+公寓（集中式），上海寓见（分布式），部分企业突破地域限制开始了跨城市的全面布局。
政策导向一一XX年1月14日，住房城乡建设部发布了《关于加快培育和发展住房租赁市场的指导意见》，提出了要大力发展住房租赁经营机构、支持房地产开发企业将其持有的房源向社会出租、积极推进房地产投资信托基金（REITs）试点、从租赁市场筹集公共租赁房源等重大措施。
“群租房”的“N+1模式”的共识成立，未来随着各区各地方的执行政策和行业规范的出台，公寓管理市场会健康有序发展。
XX年11月，雷军投资广州YOU+公寓，公寓成为网络热词，资本市场的活跃和移动互联网推动着公寓市场的发展，但目前在中国公寓行业有规模（营业额过亿元）的企业不超过5家，能实现盈利的就更少、公寓行业仍处在利润低、投入大的阶段。
区位介绍：项目位于衢州花园258创意园区内，园区坐落于南孔圣地衢州西区城市核心，前身是衢州市棉纺厂。
园区通过引入“互联网+”思维和园区4.0运营理念，使老棉纺厂得以重生，打造一座花园梦工场。
目前园区已完成开园仪式，招商服务工作紧锣密鼓地进行中。
项目技术指标用地面积：xxxxx总建筑面积：xxxxx建筑密度：xx容积率：xx绿化率：xx停车场：xx基础配套园区位于衢州市新区，交通便利，周边辐射基础规划配套较为齐全。
园区内拥有电子商务、文化创意、基金金融和综合配套四大功能，环境优美，极富设计感，吸引度较强。
金融学院学生公寓建筑结构设计第1章建筑设计说明作为此次毕业设计的题目《金融学院学生公寓设计》，依据使用功能、自然条件[1]，按照设计任务书的要求，综合考虑使用功能、技术措施、经济效果、建筑美观、总体规划等，着重解决建筑部的仪器设备和使用空间的合理安排等，设计出既满足各功能要求，又具有艺术效果的综合楼。
在建筑设计过程中应考虑与结构等相关的技术以满足相互协调，并且考虑如何可以用更少的材料、投资、劳动力和时间来实现各种要求，使建筑物做到适用、经济、坚固、美观。
在满足功能要求的基础上，该建筑需体现现代化特色，适应现代化的办公需求。
满足消防、抗震等安全要求。
本方案设计楼层为五层，是为学生提供的场所；根据地形，设计成矩型；建筑立面如图1.1：1.1 建筑立面图图1.1 建筑规模总建筑面积5000m2左右，其中门厅、传达室1间、值班室1间、办公室1间、小商店1间、阅览室1间，健身房一间；每层设公共淋浴室1间；各层设公共卫生间2间,洗衣房1间,设储物室1间，活动室1间，配电房1间；宿舍102间。
1.2 设计步骤学生公寓作为一种非常普遍的公共建筑，并且在公共建筑中扮演十分重要角色。
在设计该类型楼的建筑部分时，通常采用如下所示步骤进行设计，结合相应的建筑规要求。
1.2.1 方案构思在学生公寓设计中，我们需要考虑该建筑功能要求如：宿舍起居室，卫生间，洗浴室，设备所需平面面积和空间体积；同时必须结合采光和通风，使公寓能更舒适的便于居住。
一个优秀公共建筑必将对该该地区有重要影响，满足日常居住、生活、娱乐等需求。
因此在此次方案设计中，我把建筑功能分区以及外观艺术等方面作为重点设计。
1.2.2 初步设计确定总体设计方案以后，应该在总体布局的原则指导下进行各单位工程的初步设计。
初步设计采用如下步骤：1.基本单元空间设计，依据公共建筑的性质、功能将其划分为使用空间、交通联系空间（楼梯、走道和门厅）、设备空间。
2.空间组合设计，建筑物空间分为“与外”、“主与辅”、“闹与静”，而该建筑为学生公寓，即需要安静的生活环境，又有比较吵闹的活动室，因此在设计中将比较吵闹的活动室放在建筑物的角落处。
3、立面和体型设计，建筑立面是用来表示建筑外观，考虑该建筑为学生公寓，因此外光应体现出现代气息。
根据设计任务中所给场地条件，该建筑设计“L”字型，并且设计一个雨棚。
1.2.3 基本单元设计1.宿舍组成按照任务书要求，逐间宿舍都单独设立卫生间，淋浴间，洗漱间。
设计中将卫生间，淋浴间，洗漱间归并于整体卫生间中。
2.洗手间公共卫生间（2-3个蹲位，不分男女），公共卫生间设前室、前室设2个洗手位，1个开水位。
3.楼梯作为建筑物中主要垂直交通设施楼梯，在建筑物中起到了重要作用，它不但满足通行需要的，还满足逃生的需求。
在框架结构中现浇楼梯主要是板式楼梯和梁式楼梯，但是公共建筑由于某些需要可能也会采用一些特殊楼梯，如悬挑式楼梯和螺旋板式楼梯。
本建筑楼梯为板式楼梯，它由三部分组成分别是梯段板、平台梁和休息平台，梯段板是斜放的齿形板，由平台梁和楼层梁支撑。
该建筑主楼梯的梯段宽1.63m，梯井宽100mm,中间休息平台 1.7m。
在楼梯设计时其梯段板厚一般取梯段板斜长的1/25～1/30，虽然板比较厚但是施工简单方便，表面平整，外观轻巧。
楼梯所使用的混凝土强度为C30。
1.2.4 构造设计建筑构造设计不仅是初步设计的延续和深入，同时也自始至终贯穿在建筑设计的各个阶段中。
建筑构造设计主要是指墙体、门窗、楼地面、屋顶、楼梯、及室外装修等的设计与选用，它同样存在着方案对比和选优的问题。
1.屋顶排水设计屋顶排水设计为外天沟排水而且采用矩形的天沟，找坡形式有结构找坡和材料找坡，该设计由于面积比较小，进深比较短因此采用材料找坡，坡度为2%。
屋顶还需做好防水、通风隔热的构造，以及屋顶变形缝、泛水等特殊部位的连接与构造。
在南方的城市由于其雨水丰沛，以及立面设计和屋顶要求上人的需要，所以采用女儿墙外排水方案。
屋面宽18.0m，采用双坡排水。
排水分区按一个雨水口负担200m2的屋顶面积计算，且每个落水管之间的距离不超过24米。
本设计建筑平面成“一”字型，较简单，且根据分隔缝的设置位置，故设置8个直径100mm的漏水管。
2.散水设计在建筑物的底层外墙处需做散水，其能够快速排除靠墙体的地面水并能防止地面水沿墙脚向下渗透，从而减少柱下基础受水侵蚀而导致基础沉降。
并且将雨水排到远离建筑物墙脚地方。
散水通常用素混凝土现浇，坡度一般是1%--3%。
此次设计的散水宽度是600mm，坡度是1%。
3.勒脚勒脚是用来保护墙体免招碰坏。
其一般采用1：2水泥砂浆粉刷，使用这种勒脚具有造价低，施工方便的优点，因此民用建筑一般多采用。
此次墙勒脚采用了1：2的水泥砂浆粉刷，厚度为20mm，再用天然蘑菇石饰面，高度是450mm。
4.女儿墙女儿墙是在建筑物屋顶上，起到保护作用。
此次设计的女儿墙高1.1m上面用100厚的混凝土压顶。
由于其是裸露在外，受到风吹雨淋，因此需适当的做防水措施，以防止雨水顺着女儿墙渗入到室。
设计中所采用的女儿墙防渗水的方法是将屋面上的防水层铺设到女儿墙一定高度。
在抗震设计中女儿墙是不利的，会导致边翘效用。
因此女儿墙不应设计过高，应该保证其整体性。
第2章结构设计说明2.1 结构选型2.1.1 结构体系钢筋混凝土框架结构是指其主要承重构件均采用钢筋混凝土制成。
特点是建筑平面布置灵活，可形成较大的房间，立面处理上易于表现建筑艺术的要求，造价亦比较便宜，防火性能和耐久性能好，故多用于部空间开阔的办公楼和综合楼等公用建筑。
剪力墙结构适用于高层住宅等居住性高楼，居室和客房均为小间，分隔墙很多，而且，建筑功能固定。
若采用剪力墙体系，可以将承重墙和分隔墙合而为一，隔音效果好，室较框架体系简洁，不再有露梁、柱的情况出现，但本设计为检测中心，剪力墙体系不适合，故不宜采用。
本工程建筑结构安全等级为二级；设计使用年限50年；建筑抗震设防烈度为7度，抗震等级为二级。
结构选用框架结构，柱下采用独立基础。
2.1.2 承重方案根据楼盖的平面布置及竖向荷载传递路线的不同，承重框架的布置方案有横向框架承重，纵向框架承重和纵横向框架混合承重三种方案。
1.横向框架承重方案楼面上的荷载主要有横向框架承担，横向框架的跨数往往较少，主梁沿横向布置有利于提高结构的横向抗侧移刚度，由连系梁和柱形成的纵向框架可以承受纵向的水平荷载，主梁沿横向布置还有利于室的采光和通风，在民用建筑中较多采用。
2.纵向框架承重方案楼面上的荷载由纵向梁传给柱子，由于横向连系梁的高度较小，有利于设备管线，但因在横向设置截面高度较小的连系梁，所以其横向刚度较小，多用于工业厂房。
3.纵横向框架混合承重方案当柱网布置为正方形或接近正方形时，或当楼面上有较大荷载时常采用这种承重方案，双向混合框架承重方案具有较好的整体性，为空间受力体系。
综上所述，结合本工程建筑柱网布置的要求，故采用纵横向框架承重方案。
2.2 结构布置1.抗震框架结构的平面布置应力求简单、规则、均匀、对称，使刚度中心与质量中心尽量减小偏差，并尽量使框架结构的纵向、横向具有相近的自振特性。
2.框架结构应布置并设计为双向抗侧力体系，主体结构的梁柱间不应采用铰接，也不应采用横向为刚接，纵向也铰接的结构体系。
第3章 结构计算3.1 工程概况此公寓楼建筑总面积为4924.8m 2，建筑物平面为矩形，建筑层数为5层 ；走廊宽度2.1m ，底层高3.6m ，标准层高3.6m ，室外高差0.45m ；采用钢筋混凝土框架结构，屋盖和楼盖采用现浇钢筋混凝土结构，基础采用柱下独立基础。
