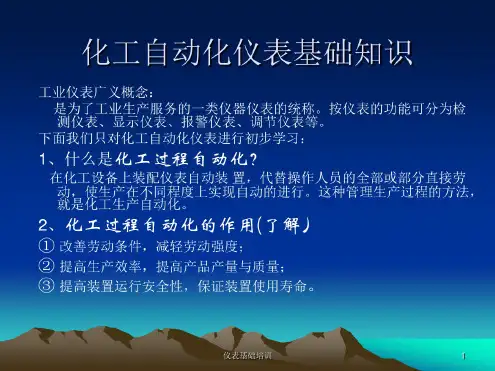

仪表基础知识培训课件

定期校准仪表，确保其测 量精度符合要求
定期检查电源接线和信号 接线是否松动或老化
定期更换易损件和消耗品 ，如电池、保险丝等
06 故障诊断与排除 方法分享
常见故障现象描述及原因分析
仪表指示异常
01
可能原因包括传感器故障、仪表内部故障、线路连接问题等。
仪表无显示
02
可能原因包括电源故障、显示器故障、主板故障等。
正确使用
遵循仪表的使用说明书，正确安装、 接线和调试，确保仪表正常工作。
04 常见类型仪表介 绍
温度测量仪表
玻璃管温度计
基于热胀冷缩原理，通过 玻璃管内液体的高度变化 来测量温度。
热电偶温度计
利用热电效应，将温度变 化转换为电信号进行测量 。
热电阻温度计
利用金属导体的电阻随温 度变化的特性进行测量。
压力测量仪表
弹性式压力表
通过弹性元件（如弹簧管、膜片 等）的变形来测量压力。
负荷式压力表
通过测量承受压力负荷的元件（如 活塞、液柱等）的位移来测量压力 。
电测式压力表
将压力转换为电信号进行测量，如 压电式、压阻式等。
流量测量仪表
差压式流量计
利用流体通过节流装置产生的差 压来测量流量。
容积式流量计
04
演示如何更换电源模块和保险 丝。
演示如何检查显示器连接线路 和更换损坏的显示器。
演示如何清洗和更换损坏的传 感器。
07 总结回顾与展望 未来发展趋势
关键知识点总结回顾
01
02
03
04
仪表基本概念
掌握仪表的定义、分类、基本 构成和工作原理等基础知识。
测量误差与精度
理解测量误差的来源、分类， 掌握精度等级的概念和评定方

仪表基础知识培训一：仪表的分类：二：仪表的主要性能：1：精确度：仪表的准确程度。

2：变差：在外界条件不变的情况下，被测参数有小变大（正向特性）或由大变小（反向特性）的不一致程度。

3：灵敏度：仪表的反应速度。

4：稳定性：在规定工况下仪表长期保持的性能及程度。

5：可靠性：以上参数的综合。

三：化工计量单位：1：时间：秒（S）分（min）小时（h）2：长度：米（m）毫米（mm）3：面积：平方米（㎡）4: 体积（容积）：立方米（m3）升（L）5：质量：吨（t）公斤（Kg）6：温度：度（℃）7：压力：帕（pa）千帕（Kpa）兆帕（Mpa）1Kg/cm2=9806.65pa 1mmhg(1毫米汞柱)＝133.322pa 1mmH2O=9.80665pa 四：常用仪表标识字母：五：常用量名称：1：AI 模拟量输入（4-20mA、0-5V、0-10V）2：AO 模拟量输出（4-20mA、0-5V、0-10V）3：DI 开关量输入(干点)4：DO 开关量输出5：RTD 热电阻输入（欧母）6：TC 热电偶输入（mV）一、温度检测与仪表㈠、温度：表明物体的冷热程度。

1：华氏：在标准大气压下，冰的熔点32℉，水的沸点212℉。

2：摄氏：在标准大气压下，冰的熔点0℃，水的沸点100℃。

㈡、仪表的分类：㈢、热电阻测温原理及类型热电阻是利用电阻随温度变化的特性制成的传感器。

阻值的大小与温度成正比。

PT100含义: 其阻值在0℃是为100 欧母。

常见故障㈣、热电偶测温基本原理将两种导体或半导体焊接起来，构成一个闭合回路，由于热电效应，在回路中有电流动，电流的大小与温度成正比。

常见故障二、压力的检测与仪表㈠、压力：作用在单位面积上的压强。

1、大气压：空气所产生的平均压力,地球表面上的空气柱因重力而产生的压力。

它和所处的海拔高度、纬度及气象状况有关。

2、差压（压差）：两个压力之间的相对差值。

3、绝对压力：介质（液体、气体或蒸汽）所处空间的所有压力。

一﹑仪表的分类与发展
控制单元的品种有：比例积分微分控制器﹑比例积分控制器﹑微分控 制器以及具有特种功能的控制器等。 d.运算单元：它将几个标准统一的信号进行加﹑减﹑乘﹑除﹑开方﹑ 平方等运算，适用于多种参数综合控制﹑比值控制﹑流量信号的温度 压力补偿计算等。 运算单元的品种有：加减器﹑乘除器﹑开方器等。 e.显示单元：它对各种被测参数进行指示﹑记录﹑报警和积算，供操 作人员监视控制系统和生产过程工况之用。 显示单元的品种有：指示仪﹑指示记录仪﹑报警器﹑比例积算器和开 方积算器等。 f.给定单元：它输出标准统一信号，作为被控变量的给定值送到控制 单元，实现定值控制。给定单元的输出也可以供给其他仪表作为参考 基准值。 给定单元的品种有：恒流给定器﹑定值器﹑比值给定器和时间程序给 定器等。
2.2 A:±(0.15+0.002 |t| ) B: ±(0.30+0.002 |t| ) 2.3 涡街流量计:测气体1.5、测液体1.0 2.4 质量流量计:0.1 电磁流量计:1.0 转子流量计:1.6
差压式流量计：按类型不同，根据传感器及差压变送器精度来确
2.5
定，一般为± (1.0-2.0)FS。
艾默生公司生产的375手操器
3.5应用中注意事项
不同类型表不要混用：根据生产要求及使用环境做具体分析， 按被测介质的性质，如状态（气体、液体）、温度、粘度、腐 蚀性、易燃和易爆程度等来选择使用。如氧气表、乙炔表，带 有“禁油”标志，专用于特殊介质的耐腐蚀压力表、耐高温压力 表、隔膜压力表等
开表时要慢，避免瞬间高压力的冲击。应该看表盘指示压力将 根步阀慢慢打开，尤其对小量程表kPa表更是如此（不可修复 ）。
一.仪表的分类与发展
(1)单元组合仪表可分为变送单元﹑执行单元﹑控制单元﹑转换单元﹑ 运算单元﹑显示单元﹑给定单元和辅助单元等八类。

圈弹簧管）、（膜片）、（膜盒）及（波纹管）等。 开关元件 有（磁性开关）、（水银开关）、（微动开关）等。 4.压力开
关的开关形式有（常开式）和（常闭式）两种。 5、压力开关 的调节方式有（两位式）和（三位式）两种。 6.压力开 关的参数可调，依实际使用压力范围调节
2022/10/10
37
温度仪表
玻璃管温度计 双金属温度计
2022/10/10
28
压力的表示
表压 标准大气压
真空度
绝对压 力
压力的表示和分类： 绝对压力
单位面积所受到的力
相对压力（表压）
绝对压力与大气压之差
真空度
大气压与绝对压力之差
绝对压力
2022/10/10
29
压力单位及换算（重点）
压强（俗称压力）：单位面积所受到的垂直作用力。
工程上的“压力”与力学中的“压力”不表示同一个概念。
2. 降低劳动强度，改善劳动成本。 3. 确保生产安全。
2022/10/10
3
仪表概述
化工仪表及自动化,最早出现在四十年代,那时的仪表体积大,精度 低。
六十年后半期,随着半导体和集成电路的进一步发展,自动化仪表便向着小 体积、高性能的方向迅速发展，并实现了用计算机作数据处理的各种自动 化方案。
2022/10/10
31
压力仪表
电接点压力表 一般有双节点 作为报警、或 启泵的条件。
2022/10/10
32
压力仪表
压力变送器 最常见的分为电容式压力变送器和单晶硅压力 变送器。其它还有扩撒硅压力变送器。
目前主流压力变送器主流几乎都采用了智能协议。
电容式压力变送器：采用结构简单、坚固耐用且极稳定的
阀、阀门、百
