新实验2单、双T(带阻)网络频率特性
- 格式:ppt
- 大小:842.50 KB
- 文档页数:15


频率特性测试仪设计报告摘要:本设计采用ARM和FPGA相结合的方法实现。
由FPGA根据DDS的原理产生步进为10Hz,范围为100Hz到1MHz的扫频信号。
将扫频信号通过被测网络,得到测试信号。
将测试信号经过峰值检波电路,得到峰值电压,经ARM A/D转换做后续处理。
将扫频信号和测试信号分别经过高速比较器,转换为矩形波。
再输给FPGA,通过等精度频率计的方法测得,信号的相移。
整个系统由ARM进行控制。
关键词: LPC2132 FPGA 阻容双T网络峰值检波一、任务设计并制作一个频率特性测试系统,包含测试信号源、被测网络、检波及显示三部分。
图1 系统总体要求二、要求1.基本要求(1)制作幅频特性测试仪a、频率范围:100Hz~100kHz;b、频率步进:10Hz;c、频率稳定度:10-4;d、测量精度:5%;e、能在全频范围和特定频率范围内自动步进测量,可手动预置测量范围及步进频率值;f、LED显示,频率显示为5位,电压显示为3位,并能打印输出。
(2)制作一被测网络a、电路型式:阻容双T网络;b、中心频率:5kHz;c、带宽:±50Hz;d、计算出网络的幅频和相频特性,并绘制相位曲线;e、用所制作的幅频特性测试仪测试自制的被测网络的幅频特性。
2.发挥部分(1)制作相频特性测试仪a、频率范围:500Hz~10kHz;b、相位度数显示:相位值显示为三位,另以一位作符号显示;c、测量精度:3°。
(2)用示波器显示幅频特性。
(3)在示波器上同时显示幅频和相频特性。
(4)其它。
三、方案比较与选择根据设计要求,本设计主要包括扫频信号源,被测网络,峰值检波电路和相位检测电路。
3.1 控制系统设计论证与选择方案一:采用单片机,如A T89C51作为整个系统的控制核心,单片机有其使用简单,控制方便等特点,但其内存大小有限,无法存储较大的数据量,且其通用I/O引脚较少,无法实现对较多设备的控制。
尤其是单片机的时钟频率有限,对于高速处理不能适用。
实验二单双T网络频率特性一、实验目的1、熟悉由电阻和电容组成的低通和高通电路幅频特性。
2、掌握双T网络的幅频特性和相频特性。
3、掌握用逐点测试法测量网络的幅频和相频特性。
二、实验原理如图所示双T电路中,根据开关J1 , J2的闭合与断开情况可以演绎出多种电路。

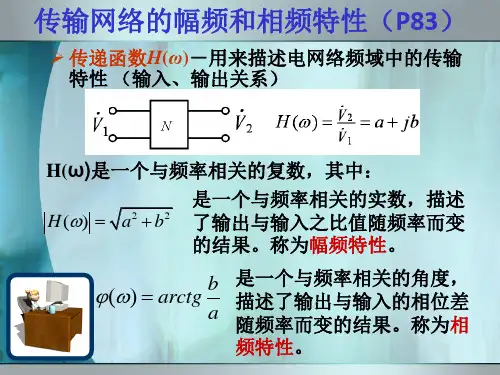

一、低通电路-----------只闭合J11.传递函数电路模型2.幅频特性幅频特性3.相頻特性相频特性二、高通电路-----------只闭合J21.传递函数电路模型2.幅频特性幅频特性3.相频特性相频特性三、带阻电路--------同时合上开关 J1,J21.传递函数电路模型2.幅频特性幅频特性3.相频特性相频特性4.双T电桥带阻电路双T桥带阻双口电路等效π型双口电路如图所示的双T桥带阻电路可等效成右图所示的π型电路。
一般用RC选频网络实现选期,反馈系数F随频率f的变化曲线(频率特性),当f=fo时,则F=0。
所以,对谐振频率fo来说,放大电路不存在负反馈,故KF=K,此时放大器的输出电压最大。
随着频率远离fo,F就急速地增加,相应的KF也很快衰减至零,因而,偏离fo 点的其它无用频率的输出电压也就很小很小了,至于KF的衰减快慢,主要是取决于反馈网络的选频特性,通常用双T电桥的RC选频网络,它在实际使用中,最常用的有两种:等一种是非对称双T电桥如上图所示,假设电源内阻RS=0,负载RL=00,则计算公式如下:谐振角频率ωO=1/RC-------------------------1式品质因数Q=[1/2(1+a)]=[fo/2△fo.7]---------2式传输系数(反馈系数)的模、幅角分别为:---------------------3式φ =arctg1/QY式中:Y=σ-(1/σ)是广义失谐系数σ=f/fo是相对失谐系数-----------------------4式2△fo.7主为半功点的带宽由2式可见:对固定的谐振频率fo来说,Q越大,则通频带越窄;反之Q越小,则通频带越宽,因此,Q的大小可以反应出双T网络的选择性好坏。
