400变频器介绍

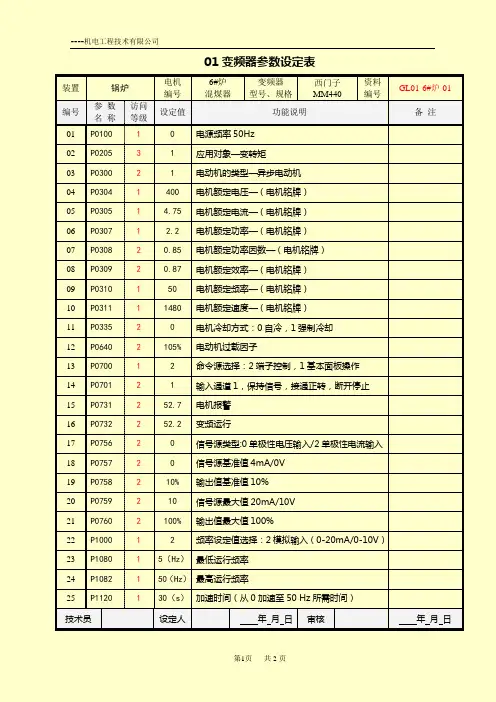

装置锅炉电机编号6#炉混煤器变频器型号、规格西门子MM440资料编号GL01-6#炉-01编号参数名称访问等级设定值功能说明备注01 P0100 1 0 电源频率50Hz02 P0205 3 1 应用对象—变转矩03 P0300 2 1 电动机的类型—异步电动机04 P0304 1 400 电机额定电压—（电机铭牌）05 P0305 1 4.75 电机额定电流—（电机铭牌）06 P0307 1 2.2 电机额定功率—（电机铭牌）07 P0308 2 0.85 电机额定功率因数—（电机铭牌）08 P0309 2 0.87 电机额定效率—（电机铭牌）09 P0310 1 50 电机额定频率—（电机铭牌）10 P0311 1 1480 电机额定速度—（电机铭牌）11 P0335 2 0 电机冷却方式：0自冷，1强制冷却12 P0640 2 105% 电动机过载因子13 P0700 1 2 命令源选择：2端子控制，1基本面板操作14 P0701 2 1 输入通道1，保持信号，接通正转，断开停止15 P0731 2 52.7 电机报警16 P0732 2 52.2 变频运行17 P0756 2 0 信号源类型:0单极性电压输入/2单极性电流输入18 P0757 2 0 信号源基准值4mA/0V19 P0758 2 10% 输出值基准值10%20 P0759 2 10 信号源最大值20mA/10V21 P0760 2 100% 输出值最大值100%22 P1000 1 2 频率设定值选择：2模拟输入（0-20mA/0-10V）23 P1080 1 5（Hz）最低运行频率24 P1082 1 50（Hz）最高运行频率25 P1120 1 30（s）加速时间（从0加速至50 Hz所需时间）技术员设定人年月日审核年月日装置锅炉电机编号6#炉1#混煤器变频器型号、规格西门子MM440资料编号GL01-6#炉-01编号参数名称访问等级设定值功能说明备注26 P1121 1 30（s）减速时间（从50减速至0 Hz所需时间）27 P1300 2 0 控制方式：0线性V/f控制28 P1910 2 0 禁止自动检测功能29 P3900 1 1 1结束快速调试，进行自动计算和复位为默认值技术员设定人年月日审核年月日。

19）检修被驱动设备时，务必断开主变频器的隔离开关。
3

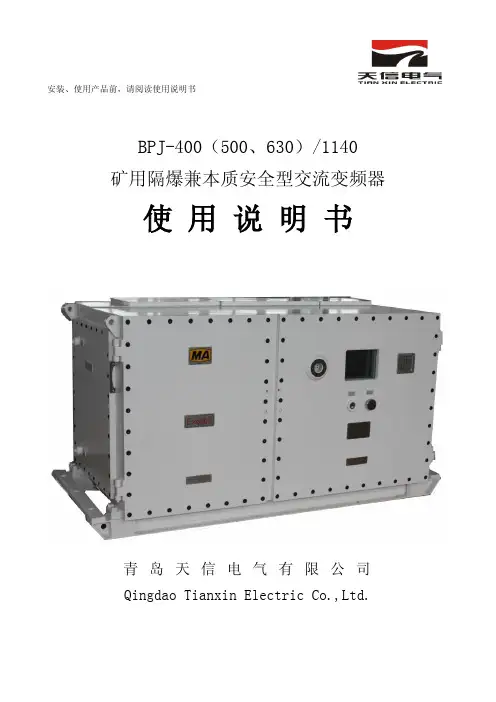

使用说明书
20）检修变频器前，断开隔离开关，并断前级电源。
青岛天信电气有限公司
3 技术特性
3.1 主要特点
1）配有 10.4 寸液晶显示屏，显示直观； 2）水冷散热； 3）具有直接转矩控制功能，可实现满转矩启动； 4）强大的软件功能，通过内部参数的设定，能够满足多种用途； 5）输出电缆允许长度 550 米； 6）可实现距离 1.5 千米的多台变频器（不超过 6 台）组成一个系统，实现多台驱 动时的功率平衡； 7）具有过载、短路、过电压、欠电压、缺相、过热、漏电、接地等保护功能；
3.2.2.2 BPJ-500/1140： 输出电压：0～1140VAC 输出电流：0～315A 输出频率范围：0～50Hz
3.2.2.3 BPJ-630/1140： 输出电压：0～1140VAC 输出电流：0～372A 输出频率范围：0～50Hz
青岛天信电气有限公司
3.2.3 本安参数 U0：12.5VDC； I0：0.42A； C0：10μ F； L0：0.1mH。
图 3 控制室出线端口布置图
8
使用说明书
青岛天信电气有限公司
图 4 控制室出线端口定义图
变频器的主要发热元器件直接固定在左侧水冷散热板和中间隔墙上，变频器运行过 程中功率器件产生的热量传到冷却板上，由水将热量带走。
为检修方便，单元间控制连线采用快速接插方式。
图 5 变频器电气系统框图
9
使用说明书
5.2 设备结构组成
变频器的外形为直式长方体，左右分为两个室，左室为整流逆变主体单元，右室装 有控制部分及其它辅助部件，两个室之间通过穿墙端子连接。
后部有三个接线室：电源接线室、控制接线室和负荷接线室。电源接线室有 1 组主 接线柱（电源进线 R、S、T）和 1 组备用的控制接线端子；负荷接线室有两组接线柱（其 中 U1、V1、W1 为变频器输出端，另一组为备用）和 1 组接线端子（其中 X11-2 与 X11-3 为电机温保接线端）；控制接线室包含所有的对外输入、输出口及通讯口； 详见图 3、图 4 。

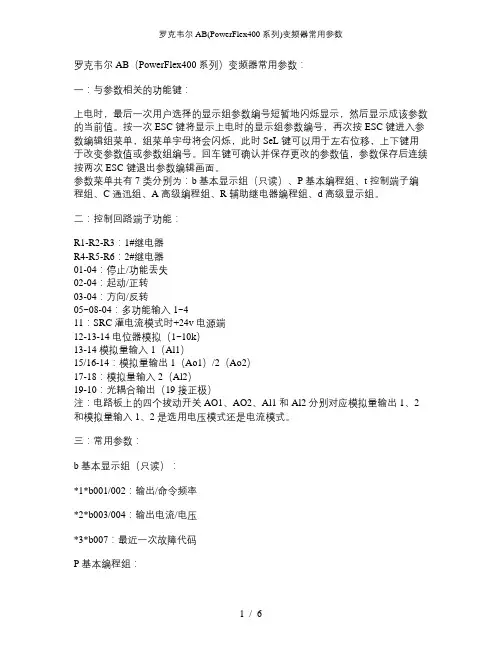

罗克韦尔AB（PowerFlex400系列）变频器常用参数：一：与参数相关的功能键：上电时，最后一次用户选择的显示组参数编号短暂地闪烁显示，然后显示成该参数的当前值。

按一次ESC键将显示上电时的显示组参数编号，再次按ESC键进入参数编辑组菜单，组菜单字母将会闪烁，此时SeL键可以用于左右位移，上下键用于改变参数值或参数组编号。

回车键可确认并保存更改的参数值，参数保存后连续按两次ESC键退出参数编辑画面。

参数菜单共有7类分别为：b基本显示组（只读）、P基本编程组、t控制端子编程组、C通迅组、A高级编程组、R辅助继电器编程组、d高级显示组。

二：控制回路端子功能：R1-R2-R3：1#继电器R4-R5-R6：2#继电器01-04：停止/功能丢失02-04：起动/正转03-04：方向/反转05~08-04：多功能输入1~411：SRC灌电流模式时+24v电源端12-13-14电位器模拟（1~10k）13-14模拟量输入1（Al1）15/16-14：模拟量输岀1（Ao1）/2（Ao2）17-18：模拟量输入2（Al2）19-10：光耦合输岀（19接正极）注：电路板上的四个拔动开关AO1、AO2、Al1和Al2分别对应模拟量输出1、2和模拟量输入1、2是选用电压模式还是电流模式。

三：常用参数：b基本显示组（只读）：*1*b001/002：输出/命令频率*2*b003/004：输出电流/电压*3*b007：最近一次故障代码P基本编程组：*1*P033：电机过载电流设定*2*P034/035：频率下/上限*3*P036/C108：第一/第二运转命令来源。

《0：面板控制；1：三线制；2/3/4/6：二线制普通级/灵敏级/高速级/使能级；5：通迅控制。

（注：当P036设为以上1、2或4时，只有上升沿脉冲才能触发，而设为3或6时为开关型连续扫描触发。

）》*4*P037：停车方式：《0/1/2/3：斜坡/自由惯性/直流制动/自动直流制动，同时“停止”命令均可复位激活的故障；4/5/6/7：斜坡/惯性/直流制动/自动直流制动》*5*P038/C109：第一/第二频率命令来源：《0：键盘；1：由参数A142设定（由多功能输入端子外接按钮作加或减频率时P038必须设为1，也叫MOP功能。

*
基本参数 b 基本编程 P 端子组态 T 通讯组态 C 高级编程 A 辅助继电器 R 高级显示 d
*
从 “基本参数” 中可以查看到电机正在运行中的： b001---输出频率 b002---命令频率 b003---输出电流 b004---输出电压 b005---直流母线电压 b007---故障码1 b010---输出功率 b013---转矩电流 b014---变频器温度
*
T055/T060 相关参数：P033/T056/T058/T059/T069/T072/T073/T076/A163/d318 =0 准备好/故障 =1 频率到达 =2 电机运行 =3 手动激活 =4 电机过载 =7 电流超限 =14 不可恢复故障
*
从 “通讯组态” 中可以做以下设置： C102---通讯格式 C103---通讯数据速率 C104---通讯节点地址 C108---启动命令源2 C109---速度给定源2
*
P039---加速时间 由P039和A147决定加速时间 P040---减速时间 由P040和A148决定减速时间
*
从 “端子组态” 中可以做以下设置： T051---数字量输入1选择 T052---数字量输入2选择 T053---数字量输入3选择 T054---数字量输入4选择 T055---继电器输出1选择 T060---继电器输出2选择 T069---模拟量输入1选择 T073---模拟量输入1选择 T082---模拟量输出1选择
*
T051/T052/T053/T054 相关参数：P036/P038/P039/P040/A141/A142/A143-A146/A147/A148/A166/A177/A180/d301/d302 =0 不用 =1 消防强制模式 =2 自动模式 =3 本地 =4 端口1 =8 预置频率 =10 清楚故障 =11斜坡停止/清除故障 =12 惯性停止/清除故障 =14 模拟量输入1控制 =15 模拟量输入2控制
