CAD绘图员技能考核标准

CAD技能考核方案及标准蔡锦涛一、考核项目：绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑、创建三维模型、编辑三维模型。

二、考核方法：上机操作。

在规定时间内按考核试卷要求将操作结果存盘并提交（或由老师协助提交），由技能考核老师按照考核标准予以评分。

三、考试说明1、绘制平面图形、编辑平面图形、文本标注与编辑、尺寸标注与编辑考核方案（1）考核时间为90分钟，满分为100分。

（2）绘制平面图形、编辑平面图形：给定图片及绘制要求，利用绘图命令及编辑图形命令绘制出图形。

（3）文本标注与编辑，尺寸标注与编辑：完成（2）要求后，利用给定图片进行文字标注与尺寸标注。

2、创建三维模型、编辑三维模型考核方案（1）时间为90分钟，满分为100。

（2）创建三维模型：给定图片及绘制要求，利用三维绘图命令创建三维模型。

（3）编辑三维模型：完成（2）要求后，利用给定图片将三维模型进行编辑。

四、参考教材：《AutoCAD2014中文版基础教程》中国青年出版社，2013.10版注：考试之前请考生自行检查计算机，考试中间出现死机等故障，不再重新计时。

五、考试内容及要求（一）绘制平面图形考核编号考试内容要求1．1CAD基础单元熟悉AutoCAD绘图界面及系统启动、关闭、文件存储等操作，了解该软件的基本功能，掌握命令的输入方法。

1．2二维图形的绘制掌握直线段、圆、矩形、正多边形、圆弧等基本平面图形的绘制方法；能绘制复杂的平面图形。

1．3二维图形的编辑掌握镜像、修剪、偏移、旋转、缩放、阵列、图案填充等修改命令的使用；辅助绘图命令的使用；1．4绘图的基本设能够设置绘图环境（绘图单位和绘图界限）；置熟练掌握图层操作，能够创建和设置图层的颜色、线型、线宽和状态。

1．5二维图形的文字标注与尺寸标注掌握设置文字样式的方法，能够设置符合“GB”的文字样式；了解尺寸标注的规则与尺寸标注的组成；掌握创建与设置尺寸标注样式的方法；能按要求标注尺寸与公差。

深圳市三维CAD制图专项职业能力考核规范（V2018.2）（根据《深圳市三维CAD制图专项职业能力考核标准》【2016年】修订，2018年03月01日起施行）1.专项职业能力概况1.1专项职业能力编码90034。

1.2专项职业能力名称三维CAD制图。

1.3专项职业能力定义在机械制图岗位上；具备使用三维设计软件进行草图、建模、装配和绘制工程图，钣金、焊件和曲面等产品的设计，以及编写技术文档的能力。

1.4专项职业能力等级本专项职业能力设一个等级（三级）。

2.专项职业能力考核2.1三维CAD制图（三级）专项职业能力考核2.1.1考核要求2.1.1.1基本文化程度高中毕业（或同等学力）。

2.1.1.2考核方式、考核办法及考核时间（1）考核方式考核评价。

（2）考核办法①包括技术知识考试和操作技能考核两个科目。

技术知识考试和操作技能考核均实行百分制，成绩达到60分及以上者为合格。

单科合格成绩两年内有效，双科均合格者核发三级专项职业能力证书。

②技术知识考试采用闭卷笔试方式；操作技能考核采用现场实际操作方式，每位考评员应独立评分，取平均分为操作技能考核科目成绩。

（3）考核时间技术知识考试120分钟，操作技能考核不少于120分钟。

2.1.1.3考核场地及设备具备20个或以上的考核工位，并配备相应操作设备、器材和耗材，且安全防护措施齐备的实训室。

（见2.1.4附件）2.1.1.4考评人员与考生配比（1）技术知识考试：每个试室配备不少于2名监考员，监考员与考生配比为1:20。

（2）操作技能考核：每个试室配备不少于1名考务人员及1个考评组，每个考评组不少于3名考评人员，考务人员和考生配比为1:20，考评组和考生配比为1:20。

2.1.1.5适用对象从事或准备从事本专项职业岗位，且申报本等级专项职业能力考核的人员。

2.1.1.6申报条件符合以下条件之一：（1）取得相关专项职业能力四级及以上证书满1年。

（2）取得相关职业中级及以上职业资格证书满1年。

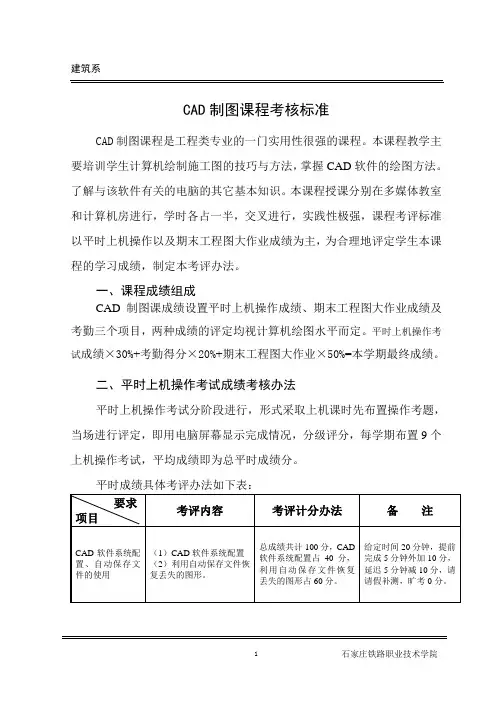

CAD制图课程考核标准CAD制图课程是工程类专业的一门实用性很强的课程。

本课程教学主要培训学生计算机绘制施工图的技巧与方法，掌握CAD软件的绘图方法。

了解与该软件有关的电脑的其它基本知识。

本课程授课分别在多媒体教室和计算机房进行，学时各占一半，交叉进行，实践性极强，课程考评标准以平时上机操作以及期末工程图大作业成绩为主，为合理地评定学生本课程的学习成绩，制定本考评办法。

一、课程成绩组成CAD制图课成绩设置平时上机操作成绩、期末工程图大作业成绩及考勤三个项目，两种成绩的评定均视计算机绘图水平而定。

平时上机操作考试成绩×30%+考勤得分×20%+期末工程图大作业×50%=本学期最终成绩。

二、平时上机操作考试成绩考核办法平时上机操作考试分阶段进行，形式采取上机课时先布置操作考题，当场进行评定，即用电脑屏幕显示完成情况，分级评分，每学期布置9个上机操作考试，平均成绩即为总平时成绩分。

平时成绩具体考评办法如下表：三、期末工程图大作业考核办法期末工程图大作业即在最后课程结束后给学生布置同等难度、不同内容的工程图大作业，要求学生在规定的课下两周时间内完成，通过工程图大作业训练并考查学生利用CAD软件绘制工程图的综合能力。

评分标准：总成绩100分，其中完成图样的复杂程度（占30分），内容正确率（占20分），线型线宽（占20分），文字注写及尺寸标注（占20分），图面效果（10分）。

四、考勤得分计算办法学生考勤得分，满分100分，旷课一次从最后总成绩中扣5分，迟到一次扣2分,旷课超过本课程总学时三分之一者，按学院相关规定执行，不允许参加考试。

五、最后成绩评定方法评分最后计优、良、中、及格、不及格五级成绩，当本学期最终成绩在90分以上者记为优，在89—80分者记为良，在79—70分者记为中，在69—60分者记为及格，60分以下者记为不及格。
