高低压配电房一、地下一层高低压配电房冷负荷计算与分体空调器选型(室内设计温度:28℃):地下一层高低压配电房的冷负荷由围护结构传热冷负荷、照明散热冷负荷、渗透空气冷负荷和变配电设备散热冷负荷构成,分别计算如下:1、围护结构传热冷负荷计算:本空调房间的围护结构有内墙、楼板和地板。
因一层为空调房间,故不需计算楼板传热冷负荷;因无外墙,故不需计算地板传热冷负荷;因此本项计算只需计算内墙传热冷负荷,计算过程如下:Qw = K*F*(twp - tn) = 0.85×173×(30.6 - 28)/1000 = 0.4 kW说明:K:内墙的传热系数, K = 0.85 W/(m2.℃)(内墙构造:200mm厚的加气混凝土墙体,内外20mm厚水泥砂浆抹灰);F:内墙的面积,F = 173 m2;twp:夏季空调室外计算日平均温度,twp = 30.6℃;tn:室内设计温度,tn = 28℃。
2、照明散热冷负荷计算:本空调房间的照明灯具是15支22W的LED灯管。
计算过程如下:Qz = 1.2*n1*N*X= 1.2×1×330×1/1000 = 0.4 kW说明:1.2:考虑降压整流器散热的修正系数;n1:同时使用系数,n1 = 1 ;N:照明灯具的安装功率,N = 15×22 =330 W;X:灯具散热的冷负荷系数,因室内24小时照明,故X = 1 。
3、渗透空气冷负荷计算:本空调房间外门每天开启的次数很少,故可不计算因外门开启进入空气而产生的冷负荷。
因此本项计算只需计算外门缝隙渗入空气产生的冷负荷,计算过程如下:室外空气参数:温度31.9℃、相对湿度66%;室内空气参数:温度28℃、相对湿度66%。
渗入空气全热形成的冷负荷:Qs =ρ*Lw*(hw-hn)/3600 = 1.133×334×(82.99 - 68.46)/3600 =1.5 kW说明:ρ:室外空气的密度,ρ = 1.133 kg/m3;Lw:渗入空气量,Lw = 418×0.8 = 334 m3/h(房间体积为418 m3,换气次数为0.8次/h);hw:室外空气的焓,hw = 82.99 kJ/kg干空气;hn:室内空气的焓,hn = 68.46 kJ/kg干空气。
某中央空调智能制造基地项目(生产区)供配电工程设计说明书主要设备材料表批准:审核:校核:编制:目录一、设计依据 (1)二、工程概况 (1)三、工程设计范围 (1)四、负荷容量计算 (1)五、10kV电源进线及10kV电缆选型 (63)六、供配电系统 (114)七、配电房设计 (114)八、计量方式 (114)九、土建部分 (15)十、电缆穿管直埋时注意事项 (116)十一、施工注意事项 (117)十二、设备材料表 (118)一、设计依据1.某供电公司客服中心提供的供电方案;2.某大型装备制造企业提供的工程相关图纸资料;3. 某装备制造企业设计委托书;4.《工业与民用配电设计手册》(第四版);5.《供配电系统设计规范》(GB 50052);6.《20kV及以下变电所设计规范》(GB50053-2013);7.《低压配电设计规范》(GB50054-2011);8.《电力工程电缆设计规范》(GB50217-2018)。
二、工程概况某大型制造企业“中央空调智能制造基地”项目位于某市高新区。
本生产区包含厂房,建筑面积535406.39 m2;仓库,建筑面积338870.97 m2;;办公,建筑面积1896 m2。
总建筑面积876173.36 m2 。
三、工程设计范围10kV产园开关站至新建中心配(含)至各车间配电室进线线路及配电室设计。
四、负荷容量计算依据《低压配电设计规范》、《供配电系统设计规范》、《民用建筑电气设计规范》、《20KV及以下变电所设计规范》及《工业与民用配电设计手册--第四版》,本工程建筑类别为二级民用建筑。
工业、普通照明、配套设施用电为三级负荷。
注:10KV 电机用负荷2*675=1350KW 。
具体计算详见以下:计算依据:“某装备制造企业提供的工程相关图纸资料”、生产工艺要求及《工业与民用配电设计手册--第四版》,其中综合站房-2预留有成品库房用电容量,各负荷需要系数结合生产工艺要求及变压器容量(综合考虑同时率,功率因数)。

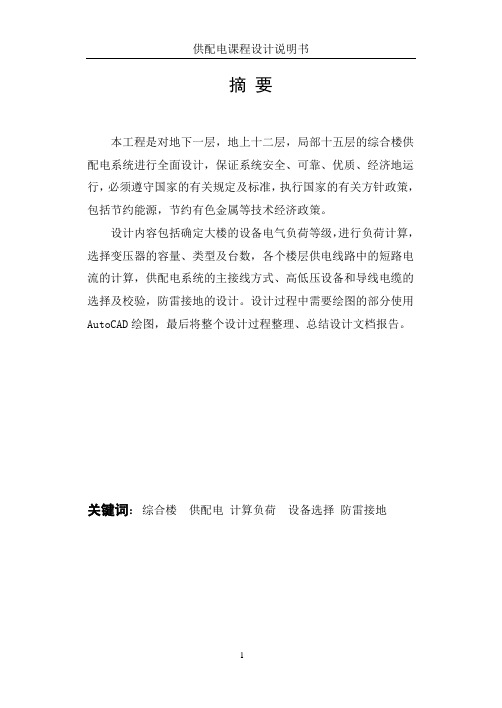

摘要本工程是对地下一层,地上十二层,局部十五层的综合楼供配电系统进行全面设计,保证系统安全、可靠、优质、经济地运行,必须遵守国家的有关规定及标准,执行国家的有关方针政策,包括节约能源,节约有色金属等技术经济政策。
设计内容包括确定大楼的设备电气负荷等级,进行负荷计算,选择变压器的容量、类型及台数,各个楼层供电线路中的短路电流的计算,供配电系统的主接线方式、高低压设备和导线电缆的选择及校验,防雷接地的设计。
设计过程中需要绘图的部分使用AutoCAD绘图,最后将整个设计过程整理、总结设计文档报告。
关键词:综合楼供配电计算负荷设备选择防雷接地目录一、工程概况 (1)1.1 概况: (1)1.2 消费设计: (1)1.3 设计依据: (1)二、负荷分级、负荷计算及无功功率补偿 (1)2.1 负荷分级 (1)2.2 负荷数据: (2)2.3 负荷计算书 (4)三、供电电源、电压选择与电能质量 (9)3.1供电电源 (9)3.2电压选择 (9)四、电力变压器选择 (10)4.1 变压器型号及台数选择 (10)4.2 变压器容量选择 (10)五、高低压配电接线设计及配电系统要求 (11)5.1 10KV配电要求: (11)5.2 220V/380V配电系统及负荷分级: (11)六、短路电流计算及设备和导线的选择 (12)6.1 短路电流计算 (12)6.2 设备选择 (13)6.3 低压断路器选择 (15)6.4 低压断路器的选择参数 (16)6.5 电流互感器的选择 (16)6.6 导线和电缆的选择 (17)七、防雷与接地系统设计 (19)7.1 防雷接地 (19)7.2 等电位联结 (19)八、综合布线系统及有线电视系统 (20)九、总结 (21)参考文献 (22)某商贸集团综合楼高低压供配电系统设计一、工程概况1.1 概况:本工程为综合楼,地下一层,地上十二层,局部十五层,总面积约16000平方米,地下层为设备用房,一、二层为公寓,十三至十五层为办公用房及设备用房。
高、低压配电柜的设计与施工设计说明书一、配电系统示意图:二、车间负荷计算及变压器选择和架空线选择、电缆线的选择、低压母线的选择、导线选择:1、低压母线负荷计算及变压器选择。
(取同时系数为0.95)已知架空进线Ⅰ路所带负荷分3条支路,三个负荷分别为30+j40KV A,75+j90KV A,100+j120KV A。
已知电缆进线Ⅱ路所带负荷分3条支路,三个负荷分别为35+j45KV A,90+j100KV A,80+j90KV A。
因为两台变压器并列运行,低压侧要有联络,所以此刻考虑任一变压器单独运行,低压侧联络接上则:低压母线负荷计算:P30.2=P30.2’= [(30+75+100) ×0.95+(35+90+80) ×0.95] ×0.95=370(KW),Q30.2=Q30.2’= [(40+90+120) ×0.95+(45+100+90) ×0.95] ×0.95=438 (kvar),S30.2= S30.2’=22.3022.30QP+=573 (KV A)I30.2= I30.2’=S30.2/(3×U N)= 573/(3×0.38)=871(A)因为此变电所装有两台并列运行的变压器,存在一级和二级负荷,所以应考虑到P(Ⅰ+Ⅱ)= [(75+100) ×0.95+(90+80) ×0.95] ×0.95=311(KW),Q(Ⅰ+Ⅱ)= [(90+120) ×0.95+(100+90) ×0.95] ×0.95=361(kvar),S(Ⅰ+Ⅱ)=476(KV A)每台变压器的容量S NT应同时满足一下两个条件并选择其中的大者:(1)一台变压器单独运行时,S NT≥S T=(0.6-0.7)S30.2=(343.8-401.1)KV A,(2)任一台变压器单独运行时,S NT≥S T≥S(Ⅰ+Ⅱ)=476KV A,所以选变压器的容量为476KV A查(《供配电技术》附表3 P320)得两台变压器额定容量为500KV A,具体型号为S9-500/10的铜绕组低损耗三相油浸式电力变压器。
机房空调设计方案一、背景介绍随着信息技术的迅猛发展,机房作为信息技术设备的重要基础设施,承担着存放和运行各种计算机设备的重要任务。
机房内大量的服务器、网络设备等高功率设备的运行将产生大量的热量,因此机房的空调设计方案显得尤为重要。
本文将介绍一种适用于机房的空调设计方案,以保证机房设备的正常运行和延长设备的使用寿命。
二、空调定位原则在机房空调设计方案中,首先需要明确空调的定位原则。
根据机房的特点和要求,机房空调应具备以下几个特点:1.静音性能:机房作为工作场所,空调的噪音应该尽可能的低。
选择低噪音的空调设备,或者安装隔音设备,以减轻对机房工作人员的干扰。
2.稳定性和可靠性:机房的设备对环境温度要求非常严格,因此空调设备应具有出色的稳定性和可靠性。
采用先进的控制技术,确保空调能够稳定地工作,并能及时调整温度。
3.节能性:为了降低机房运行成本,空调设备应具有较高的能效比,能够在满足机房温度需求的前提下,尽可能地降低能源消耗。
三、空调系统设计在机房空调系统设计方案中,需要考虑以下几个方面:1.风量设计:机房内大量的设备产生的热量需要及时散发,因此在设计空调系统时,应根据机房的热负荷计算出合理的送风量。
同时,要合理设置送风口的位置和数量,以确保空气能够均匀地分布到每个角落。
2.温度控制:机房的温度要求较为严格,设计时应考虑温度的稳定性和调节范围。
采用先进的温度控制技术,可以实时监测机房内的温度,并及时调整空调的制冷或制热功能,以保持机房内的稳定温度。
3.节能措施:为了降低机房的运行成本,应在设计中考虑节能措施。
例如,采用变频技术的空调设备可以根据机房的实际需要自动调节制冷量,避免能耗的浪费。
此外,可以考虑在机房内设置温度感应器,根据温度的变化自动启动或关闭空调设备。
四、空调设备选型在机房空调设计方案中,选择适合的空调设备也是非常重要的一项工作。
首先,应根据机房的大小和热负荷计算出合适的制冷量。
其次,应选择具有良好性能和可靠性的品牌空调设备,以确保长期稳定运行。
机房空调设计方案机房空调设计方案一、背景介绍机房作为存放计算机设备的重要环境,需要保持适宜的温度和湿度以确保设备的正常运行。
空调系统在机房设计中起着至关重要的作用,本文将提出一种机房空调设计方案,以满足机房的散热和湿度控制需求。
二、需求分析在设计机房空调系统之前,首先需要进行需求分析,明确机房的散热和湿度控制需求。
一般来说,机房的温度应控制在20°C至25°C 之间,湿度控制在40%至60%之间。
同时,机房的空气流通也需要考虑,以避免死角和局部温度过高的问题。
三、设计方案1. 空调系统选型在选择机房空调系统时,需要考虑到机房的面积、设备数量、散热量等因素。
一般而言,可选择中央空调系统或分体空调系统。
中央空调系统适用于大面积机房,能够提供均匀的冷却效果;分体空调系统适用于小型机房,成本相对较低。
2. 空调布置与空气流通为了保证机房内的空气流通,应将空调设备合理布置。
可以将空调设备放置在机房四周,并设置合理的空气循环路径。
此外,还可以利用风扇或通风设备增强空气流通效果。
3. 温度调节策略机房空调系统应具备智能温度调节功能,能够根据机房内设备的运行状态和环境温度进行自动调节。
此外,还可以设置温度传感器,及时监测机房内的温度,并与空调系统进行联动控制。
4. 湿度控制策略湿度对于机房内的设备运行也十分重要。
空调系统应配备湿度传感器,实时监测机房内的湿度,并根据设定值进行湿度调节。
同时,还可以设置湿度报警功能,一旦湿度超过设定阈值,系统能够及时发出警报并采取相应的措施。
5. 温湿度监测与报警系统为了保证机房的稳定运行,可以引入温湿度监测与报警系统。
该系统能够持续监测机房内的温湿度并记录数据,一旦温湿度异常,系统会发出警报,并给出解决方案建议。
四、实施计划1. 设计与安装阶段在设计与安装阶段,需要确定机房的空调系统选型,并进行合理布局与安装。
2. 调试与调整阶段在空调系统安装完成后,需要进行调试与调整,确保系统正常运行,并对温度和湿度控制策略进行优化。
机房空调配置方案范本1. 引言机房是供电子设备运行的关键环境,而空调系统在机房中起着关键的作用。
机房空调配置方案的设计和选择对机房设备的长期稳定运行至关重要。
本文档将介绍机房空调配置方案的范本,以供参考和借鉴。
2. 空调系统设计2.1. 机房平面布局在设计机房空调系统之前,需要了解机房的平面布局。
机房平面布局应包括服务器机架、网络设备区、备份存储设备区等重要设备的位置安排,以及机房的尺寸和天花板高度。
这些数据将直接影响空调系统的配置和效果评估。
2.2. 温度要求不同的设备对温度的要求可能不同。
一般来说,机房的温度应保持在22°C至24°C之间。
因此,在选择和配置空调系统时,应根据设备散热要求和机房的实际情况,确保合适的温度范围。
2.3. 空调系统类型常见的空调系统类型包括分体式空调、中央空调及精密空调。
在选择空调系统类型时,需要综合考虑机房的大小、热负荷、维护成本、效率等因素。
一般情况下,中央空调或精密空调更加适合大型机房,而小型机房可选择分体式空调。
2.4. 空调系统容量空调系统的容量是指其一次性可以处理的冷热负荷。
为了确定合适的空调系统容量,需要计算机房的散热负荷。
散热负荷的计算可以考虑机房的尺寸、设备功耗、人员密度等因素。
根据计算结果,选择合适的空调系统容量,以确保机房的温度稳定。
2.5. 空调系统布局合理的空调系统布局对机房温度均匀分布和冷热风的流通起着重要作用。
通常情况下,空调系统需要设置在机房的角落或屋顶,以减少对机房可用空间的占用。
同时,还需要合理安装通风管道和散热风扇,以确保温度均匀、风量充足。
3. 空调系统选择3.1. 品牌选择选择可靠的空调品牌非常重要,这将直接影响空调系统的性能和故障率。
在选择空调品牌时,可以参考市场上的评测、用户推荐以及专业的机房设计方案。
常见的优秀空调品牌包括大金、美的、日立、志高等。
3.2. 产品选择根据机房的尺寸和热负荷,选择合适的空调产品参数。
机房空调系统设计方案机房空调系统设计方案一、需求分析机房是一种密闭的空间,电子设备使用过程中会产生大量的热量,如果热量不能得到及时有效的散热,会导致设备的运行出现问题甚至损坏。
因此,机房空调系统需要满足以下几个方面的需求:1. 散热效果好:机房空调系统需要能够及时有效地散热,保持机房内的温度在一个合理的范围内。
2. 精确控制温度:机房内设备对温度的要求非常高,因此空调系统需要能够提供精确的温度调节功能。
3. 节能环保:机房空调系统需要具备节能和环保的特点,以减少对环境的影响,并降低运营成本。
二、设计方案1. 设备选择为了满足机房空调系统的需求,可以选择使用精密空调机组进行散热。
精密空调机组具有散热效果好、控温精度高、节能环保等特点,适用于机房空调系统。
2. 空调布局机房的空调布局应该考虑到设备的散热需求和空气流动的合理性。
可以将空调机组布置在机房的角落位置,通过风管将冷风均匀地送到机房的各个区域,保证机房的整体温度均一性。
3. 温度控制机房空调系统需要提供精确的温度控制功能,可以采用温度传感器来监测机房的温度,并将温度信息发送给控制器,控制器根据设定的温度范围自动调整空调机组的运行状态。
4. 节能环保为了实现机房空调系统的节能和环保,可以采用定时开关机功能,根据机房的使用情况设定合理的开关机时间,减少不必要的能源消耗。
同时,可以使用高效节能的压缩机和变频调速技术,提高空调系统的能效比。
5. 维护管理机房空调系统的维护和管理非常重要,需要定期检查和清洁空调机组,清理空气过滤器,确保系统的正常运行。
同时,还需要注意设备的使用寿命和更换周期,根据情况及时更换老化的设备,保证系统的可靠性和稳定性。
三、总结机房空调系统的设计方案需要结合实际需求进行合理选择和布局,提供精确的温度控制和散热功能。
同时,还需要关注能源的节约和环境保护,提高系统的能效比和运行稳定性。
维护管理也是关键,要保持设备的良好状态,确保系统的正常运行。
一. 工程概况1)本工程为**市中农城一期二批次10KV配电工程,本项目共用地面积90757.72平方米,地上建筑面积47104.31平方米,室外停车位440个,其中充电桩车位90个,建筑高度13.4米。
2)该10/0.4KV配电工程安装变压器4台,变压器总装见容量2*800KVA+2*1250KVA=4100KVA,安装柴油发电机组1台,容量360KW。
3) 本商住小区负荷类别为三级,但因其含有重要负荷,应急电源采用柴油发电机供电。
共设2台户外箱式变压器,变压器采用SCB12-800KVA,设于地面一层。
设地面配电室1个,安装2台干式变压器,变压器采用SCB14-1250。
共设置1座柴油发电机房,设于地下库负一层,作为本工程应急电源。
二. 设计依据1) 根据业主提供设计委托书、设计要求及土建、公用专业提供的相关图纸和设计资料;2) 当地供电企业高压供电方案答复单。
3) 国家现行主要设计规范、标准规定:《民用建筑电气设计标准》GB51348-2019《建筑设计防火规范》GB 50016—2014 (2018年版)《通用用电设备配电设计规范》GB 50055-2011《低压配电设计规范》GB50054-2011《电力工程电缆设计规范》GB50217-2018《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2013《建筑物防雷设计规范》GB 50057-2010《住宅建筑电气设计规范》JGJ242-2011三. 设计范围(1) 从10KV搭火点(供电方案中已明确)至0.4KV低压配电屏。
(2)无功补偿按功率因数COSΦ=0.9进行自动补偿。
(3) 本设计提供高压柜的一、二次接线图,低压屏一次接线图及设备安装土建图,设备生产按照厂家标准图集,生产过程中请与我司设计人员联系。
四、电气设备配置(1) 在10KV高压搭火点安装高压隔离刀闸1组,10KV避雷器1组,10KV户外真空断路器1台,安装高压电缆分支柜1台,室内高柜3台,变压器2台1250KVA,室外箱式变压器2台低压柜4台。
高低压配电房与电梯机房空调负荷计算与分体空调器选型说明一、地下一层高低压配电房冷负荷计算与分体空调器选型(室内设计温度:28℃):地下一层高低压配电房的冷负荷由围护结构传热冷负荷、照明散热冷负荷、渗透空气冷负荷和变配电设备散热冷负荷构成,分别计算如下:1、围护结构传热冷负荷计算:本空调房间的围护结构有内墙、楼板和地板。
因一层为空调房间,故不需计算楼板传热冷负荷;因无外墙,故不需计算地板传热冷负荷;因此本项计算只需计算内墙传热冷负荷,计算过程如下:Qw = K*F*(twp - tn) = 0.85×173×(30.6 - 28)/1000 = 0.4 kW 说明:K:内墙的传热系数, K = 0.85 W/(m2.℃)(内墙构造:200mm厚的加气混凝土墙体,内外20mm厚水泥砂浆抹灰);F:内墙的面积,F = 173 m2;twp:夏季空调室外计算日平均温度,twp = 30.6℃;tn:室内设计温度,tn = 28℃。
2、照明散热冷负荷计算:本空调房间的照明灯具是15支22W的LED灯管。
计算过程如下:Qz = 1.2*n1*N*X = 1.2×1×330×1/1000 = 0.4 kW说明:1.2:考虑降压整流器散热的修正系数;n1:同时使用系数,n1 = 1 ;N:照明灯具的安装功率,N = 15×22 = 330 W;X:灯具散热的冷负荷系数,因室内24小时照明,故X = 1 。
3、渗透空气冷负荷计算:本空调房间外门每天开启的次数很少,故可不计算因外门开启进入空气而产生的冷负荷。
因此本项计算只需计算外门缝隙渗入空气产生的冷负荷,计算过程如下:室外空气参数:温度31.9℃、相对湿度66%;室内空气参数:温度28℃、相对湿度66%。
渗入空气全热形成的冷负荷:Qs =ρ*Lw*(hw-hn)/3600 = 1.133×334×(82.99 - 68.46)/3600 = 1.5 kW 说明:ρ:室外空气的密度,ρ = 1.133 kg/m3;Lw:渗入空气量,Lw = 418×0.8 = 334 m3/h(房间体积为418 m3,换气次数为0.8次/h);hw:室外空气的焓,hw = 82.99 kJ/kg干空气;hn:室内空气的焓,hn = 68.46 kJ/kg干空气。
渗入空气显热形成的冷负荷:Qsx =ρ*Lw *Cp*(tw - tn )/3600 = 1.133×334×1.005×(31.9 - 28)/3600 = 0.4 kW 说明:Cp:干空气的定压质量比热,Cp = 1.005 kJ/(kg.℃);tw:室外空气的温度,tw = 31.9℃;tn:室内空气的温度,tn = 28℃。
4、变配电设备散热冷负荷计算:本空调房间的变配电设备有2台电力变压器、22面配电柜。
本项计算以变配电设备的散热量作为变配电设备散热形成的冷负荷。
变配电设备的散热量分别计算如下:1)电力变压器的散热量:因电力变压器的散热量即为变压器的有功功率损耗,故只需计算变压器的有功功率损耗ΔP即可。
计算过程如下:本空调房间有2台电力变压器,变压器厂商提供性能参数如下表:变压器散热量计算:计算公式:Q = ΔP = Po + Pk*β21#变压器散热量:Q1 = ΔP1 = Po1 + Pk1*β12 = 1.98 + 8.6×0.82 = 7.5 kW2#变压器散热量:Q2 = ΔP2 = Po2 + Pk2*β22 = 1.97 + 9.69×0.82 = 8.2 kW变压器总散热量:Q3 = Q1 + Q2 = 7.5 + 8.2 = 15.7 kW说明:ΔP1、ΔP2:1#、2#变压器有功功率损耗。
Po1、Po2:1#、2#变压器的空载损耗,见上表;Pk1、Pk2:1#、2#变压器的负载损耗(绕组温度120℃),见上表;β1、β2:1#、2#变压器的负荷率,即变压器计算负荷与额定容量的比值,β1 = β2 = 0.8 。
2)配电柜的散热量:室内共有6面高压柜、12面低压柜和4面低压电容柜,计算过程如下:高低压配电柜散热量计算:高压配电柜散热量:Q1 = 6*Pc1*β2 = 6×0.2×0.82 = 0.8 kW低压配电柜散热量:Q2 = 12*Pc2*β2 = 12×0.3×0.82 = 2.3 kW 低压电容柜散热量计算:Q3 = Pc3*S*β2 = 0.004×1050×0.82 = 2.7 kW配电柜总散热量:Q = Q1 + Q2 + Q3 = 0.8 + 2.3 + 2.7 = 5.8 kW说明:Pc1:一面高压柜最大散热量,Pc1 = 0.2 kW/面;Pc2:一面低压柜最大散热量,Pc2 = 0.3 kW/面;Pc3:每kvar电容柜的最大散热量,Pc3 = 0.004 kW/kvar;S:电容柜总容量,S = 1050 kvar;β:变压器的负荷率,即变压器计算负荷与额定容量的比值,β= 0.8 。
3)变配电设备的总散热量:Qb = 15.7 + 5.8 = 21.5 kW5、地下一层高低压配电房总冷负荷计算:全热冷负荷:Qq = K*(Qw + Qz + Qs + Qb) = 1.1×(0.4 + 0.4 + 1.5 + 21.5)= 26.2 kW显热冷负荷:Qx = K*(Qw + Qz + Qsx + Qb) =1.1×(0.4 + 0.4 + 0.4 + 21.5)= 25 kW(注:K为安全系数,K取1.1)6、分体空调器选型:选用3台制冷量12kW的柜式分体空调器。
空调器全热制冷量为3×12 = 36 kW,空调器显热制冷量为3×8.4 = 25.2 kW。
(单位制冷量:319W/m2)二、屋面电梯机房冷负荷计算与分体空调器选型(室内设计温度:28℃):屋面电梯机房的冷负荷由围护结构传热冷负荷、渗透空气冷负荷和电梯曳引机散热冷负荷构成,分别计算如下:1、围护结构传热冷负荷计算:1)外围护结构的传热冷负荷逐项逐时计算:外墙的计算参数:外窗、屋面的计算参数:计算公式:A、计算外墙、屋面传热形成的逐时冷负荷:CLo=Fo*Ko*(tlo-tn)说明:CLo:外墙或屋面传热形成的逐时冷负荷(W)。
Fo:外墙或屋面的面积(m2)。
Ko:外墙或屋面的传热系数(W/( m2.℃))。
tlo:外墙或屋面冷负荷计算温度的逐时值(℃)。
tn :室内设计温度(℃)。
B、计算外窗温差传热形成的逐时冷负荷:CLc1=Fc*Kc*(tlc-tn)说明:CLc1:外窗温差传热形成的逐时冷负荷(W)。
Fc:外窗的窗洞面积(m2)。
Kc:外窗的传热系数(W/(m2.℃))。
tlc:外窗冷负荷计算温度的逐时值(℃)。
tn :室内设计温度(℃)。
C、计算透过外窗的太阳辐射热形成的逐时冷负荷:CLc2=Cs*Cn*Ca*Fc*Jc*Cclc说明:CLc2:透过外窗的太阳辐射热形成的逐时冷负荷(W)。
Cs:外窗玻璃的遮挡系数。
Cn:外窗内遮阳设施的遮阳系数。
Ca:外窗的有效面积系数。
Fc:外窗的窗洞面积(m2)。
Jc:透过标准窗玻璃的太阳总辐射照度(W/ m2)。
Cclc:冷负荷系数。
计算结果(取电梯工作时间9时至19时逐项逐时计算):(单位:W)由上表可得出外围护结构的传热冷负荷:Q1 = Q max = 2.7 kW2)内墙、间层楼板的传热冷负荷计算:围护结构的计算参数:Q2 = K1*F1*(twp + Δtls1 - tn) + K2*F2*(twp + Δtls2 - tn)= [0.85×38.1 ×(30.6 + 1 - 28) + 3.36×48.8×(30.6 + 3 - 28)]/1000= 1 kW说明:twp:夏季空调室外计算日平均温度,twp = 30.6℃;Δtls1:内墙的邻室温升,因邻室通风效果不好,故Δtls1 = 1℃;Δtls2:间层楼板的邻室温升,因电梯井有8.5W/m3的发热量,故Δtls2 = 3℃;tn:室内设计温度,tn = 28℃。
3)围护结构传热冷负荷计算:Qw = Q1 + Q2 = 2.7 + 1 = 3.7 kW2、渗透空气冷负荷计算:本空调房间外门每天开启的次数很少,故可不计算因外门开启进入空气而产生的冷负荷。
因此本项计算只需计算外门缝隙渗入空气产生的冷负荷和电梯井道的功能性开口渗入空气产生的冷负荷,计算过程如下:1)外门缝隙渗入空气产生的冷负荷:室外空气参数:温度31.9℃、相对湿度66%;室内空气参数:温度28℃、相对湿度66%。
渗入空气全热形成的冷负荷:Qs1 =ρ*Lw*(hw-hn)/3600 = 1.133×92×(82.99 - 68.46)/3600 = 0.4 kW说明:ρ:室外空气的密度,ρ = 1.133 kg/m3;Lw:渗入空气量,Lw = 132×0.7 = 92 m3/h(房间体积为132 m3,换气次数为0.7次/h);hw:室外空气的焓,hw = 82.99 kJ/kg干空气;hn:室内空气的焓,hn = 68.46 kJ/kg干空气。
渗入空气显热形成的冷负荷:Qsx1 =ρ*Lw *Cp*(tw - tn )/3600 = 1.133×92×1.005×(31.9 - 28)/3600 = 0.1 kW 说明:Cp:干空气的定压质量比热,Cp = 1.005 kJ/(kg.℃);tw:室外空气的温度,tw = 31.9℃;tn:室内空气的温度,tn = 28℃。
2)电梯井道的功能性开口渗入空气产生的冷负荷:电梯井道空气参数:温度33.6℃、相对湿度66%;室内空气参数:温度28℃、相对湿度66%。
渗入空气全热形成的冷负荷:Qs2 =ρ*Lw*(hw-hn)/3600 = 1.125×106×(90.14 - 68.46)/3600 = 0.7 kW说明:ρ:室外空气的密度,ρ = 1.125 kg/m3;Lw:渗入空气量,Lw = 132×0.8 = 106 m3/h(房间体积为132 m3,换气次数为0.8次/h);hw:室外空气的焓,hw = 90.14 kJ/kg干空气;hn:室内空气的焓,hn = 68.46 kJ/kg干空气。
渗入空气显热形成的冷负荷:Qsx2 =ρ*Lw *Cp*(tw - tn )/3600 = 1.125×106×1.005×(33.6 - 28)/3600 = 0.2 kW 说明:Cp:干空气的定压质量比热,Cp = 1.005 kJ/(kg.℃);tw:室外空气的温度,tw = 33.6℃;tn:室内空气的温度,tn = 28℃。
